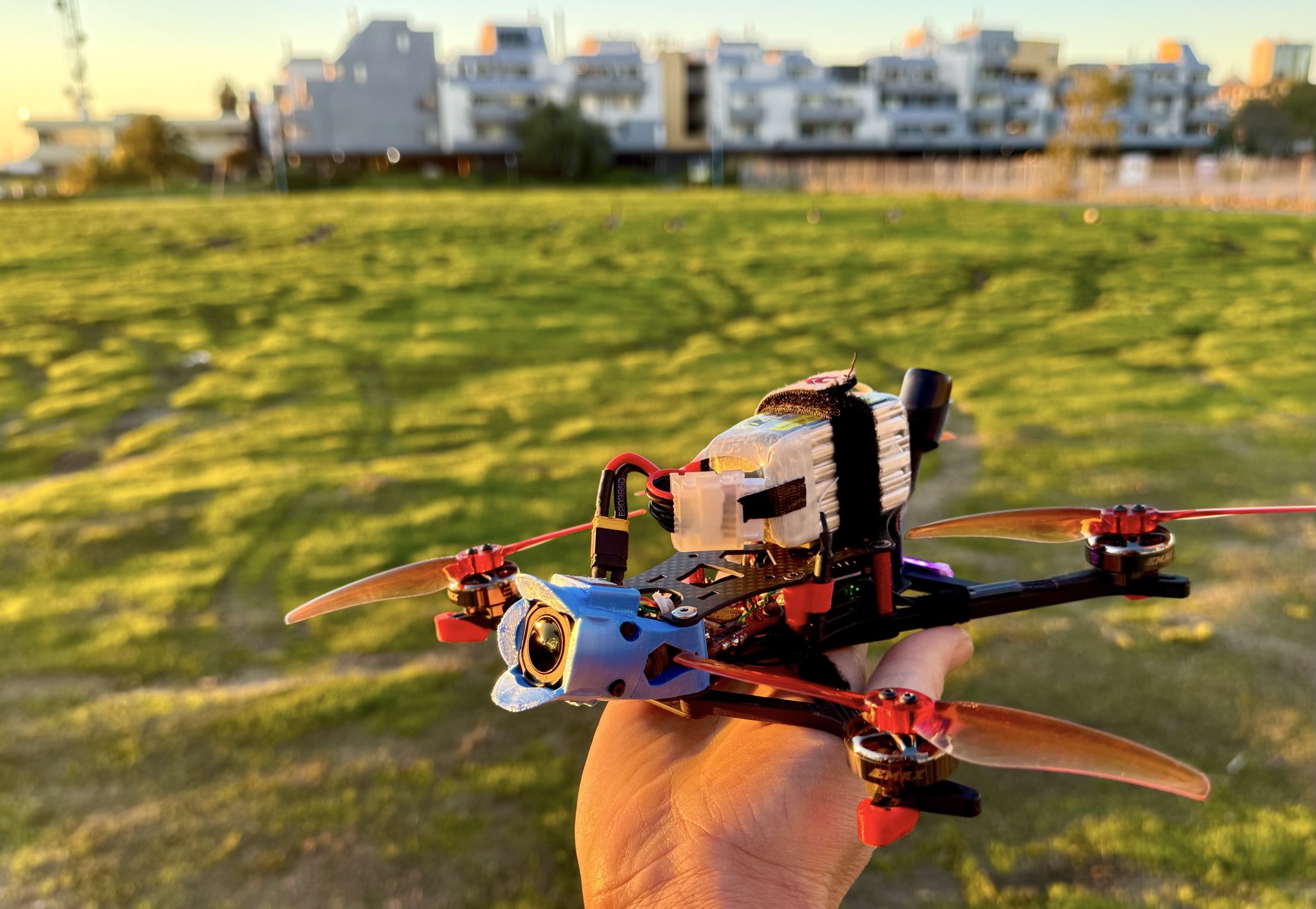

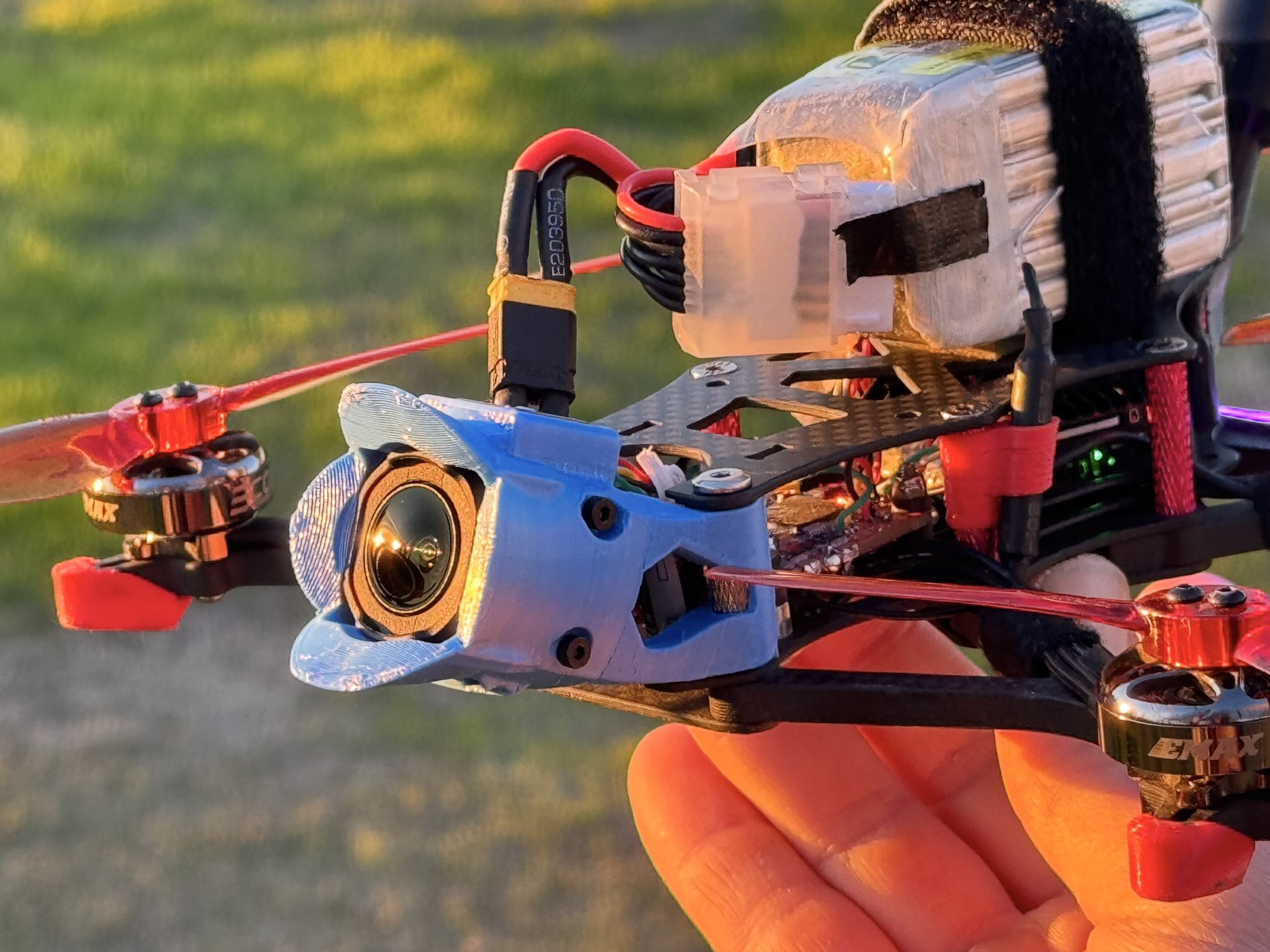

Giá đỡ DJI O4 Pro/Lite: FPV Max-FOV, gần như mọi quad/nghiêng/ND

Dự án đi kèm với các thiết kế FPV có thể tùy chỉnh theo tham số khác của tôi:

Pod | O4 | Frame

Whoop []()

Action2, 3-5

AcePro

GoPro Mini

Hero 9-12

Antenna Mount

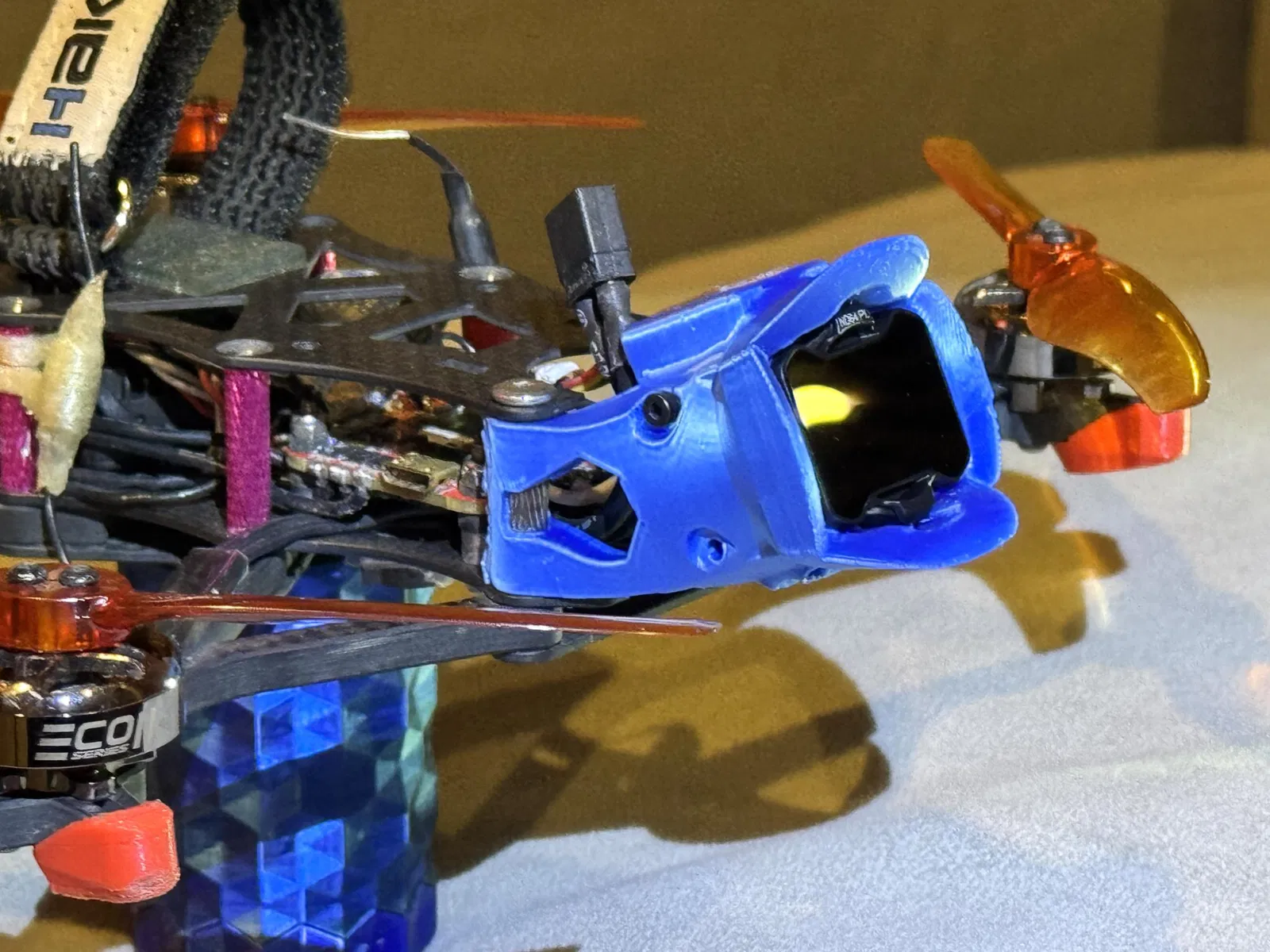

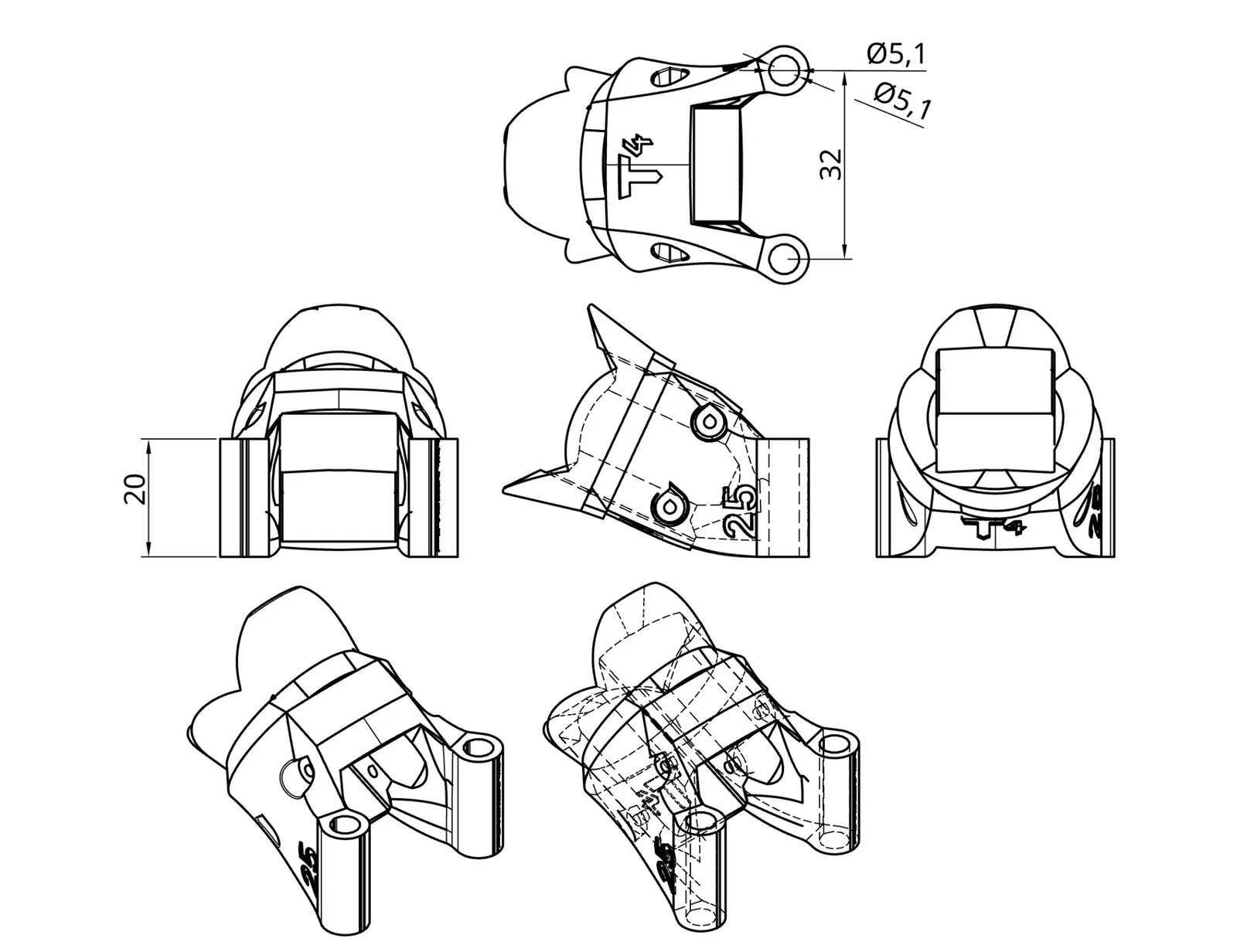

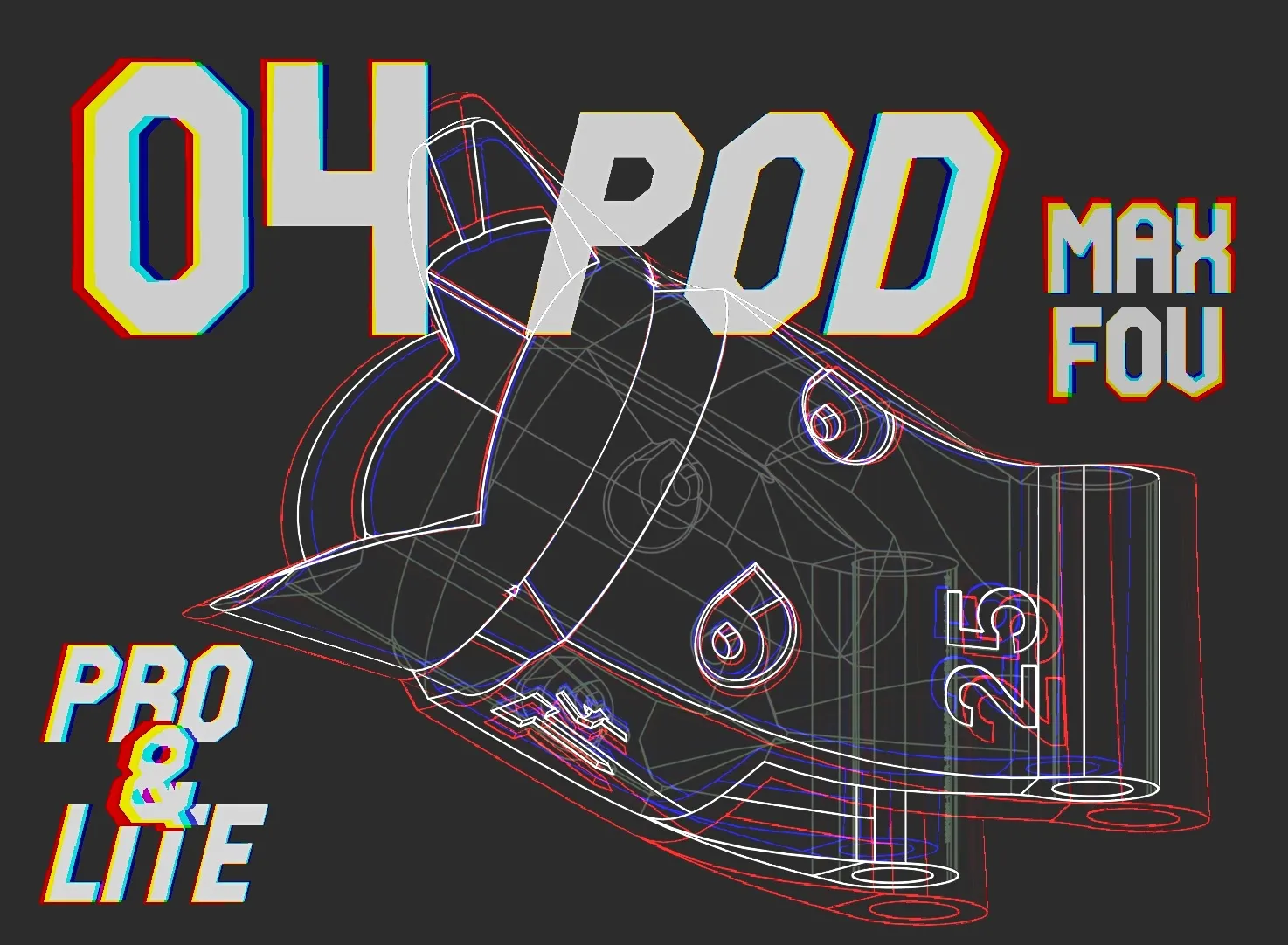

Bảo vệ camera O4 Pro/Lite của bạn bằng TPU phía trước ống kính để bảo vệ tối đa nhưng vẫn giữ được hình ảnh sắc nét. Làm thế nào? Tôi đã mô hình hóa trường nhìn (FOV) của camera và xây dựng thiết kế của mình dựa trên đó. Thiết kế linh hoạt theo yêu cầu của tôi có thể gắn ở các vị trí khác nhau (gần hơn hoặc ẩn cánh quạt) với các loại ăng-ten RX khác nhau, bổ sung giá đỡ GPS, và có thể cấu hình cho bất kỳ góc nghiêng camera nào.

Đây là thiết kế THEO YÊU CẦU!

Chỉ một vài phiên bản cơ bản 10º được đăng ở đây, mọi thứ khác sẽ được tạo cho bạn (miễn phí) trên Discord thiết kế 3D của tôi. Bạn chọn tùy chọn, tôi tạo thiết kế cho bạn, bạn gửi ảnh công trình của mình cho tôi! Xem Các bước bên dưới.

Những điều mới:

• Tôi đã tạo một tài khoản Instagram mới để trưng bày các bản in thiết kế của người dùng!

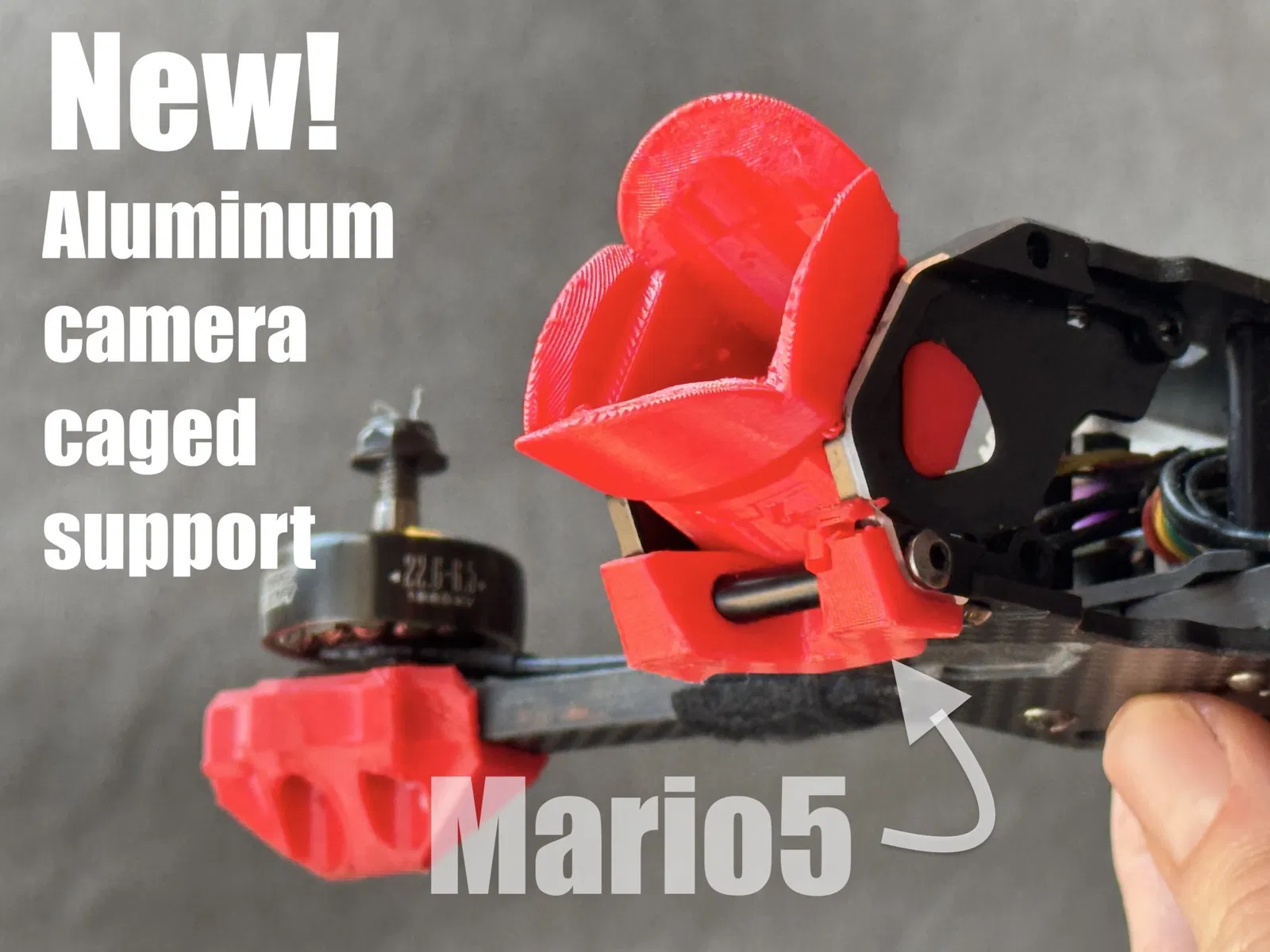

• Bây giờ hỗ trợ các thiết kế lồng camera bằng nhôm!
  • Apex EVO, AOS v5, SpeedyBee Mario5, v.v. Ví dụ
• Bộ lọc ND: Đã thêm nhiều tùy chọn bộ lọc ND cho O4 Pro, xem Bước 6.
• Khung O4 Pro giờ hoạt động tuyệt vời! Ví dụ lắp khung O4
• O4 Lite đã được thiết kế lại để vừa vặn và bảo vệ tốt hơn (hiện đã có trên r2)
• Cần một Giá đỡ ăng-ten cho O4? Tôi cũng có một dự án cho việc đó!
• Trang Thingiverse đã hoạt động! Hãy nhấn nút ❤ để lưu lại tham khảo!
  • Đăng một make để khoe công trình của bạn và truyền cảm hứng cho người khác!

Có camera kỹ thuật số hoặc analog khác? Xem trang dự án Pod đa năng của tôi – nó hỗ trợ Nebula Pro, DJI Air Unit, Runcam Phoenix, Walksnail Avatar HD Pro, Moonlight, Rattel, và hàng tá loại khác.

Chỉ Cần Làm Theo Các Bước!

1. Chọn Camera của bạn

   1. O4 Pro
   2. O4 Lite
   3. Camera khác? Xem dự án này!

2. Chọn quad của bạn Bạn đang dùng quad nào? Tôi đã tạo ra một hệ thống có tính linh hoạt cao, thích ứng, với hơn 130 loại đế khác nhau trong cơ sở dữ liệu của tôi, và số lượng này còn tăng lên mỗi ngày. (Vâng, ảnh trên là từ cơ sở dữ liệu thiết kế Action2 của tôi.. đó là những gì tôi đang sử dụng để xây dựng cơ sở dữ liệu Pod O3 mới này!)

   Cho đến nay, tôi đã thêm:

   1. AOS tiêu chuẩn (AOS 5, LR5, UL5, v.v.), AOS 3.5, AOS Falcon 7

   2. Thiết kế lồng camera AOS v5 mới! AOS5v5, AOS LR5v5, v.v.

   3. ImpulseRC: Apex, Micro Apex, Reverb, EVO

   4. iFlight: tiêu chuẩn (XL5-Nazgul, SL5-Cidora, F5D-Evoque, v.v.), Chimera 6 + 7, Chimera4 DC, Nazgul F6 DC, Titan DC5

   5. TBS: Source-One: V1, V2, V3, V4, và V5

   6. SpeedyBee: Mario5

   7. Rotor Riot: Bubby Moxy, CL1, v.v.

   8. FPVCycle: Glide, Toothfairy 2

   9. GepRC: Mark-2, Mark 4, Crocodile Baby 4

   10. Heks Frames: Joocy

   11. Hyperlite: Floss3

   12. Lumenier: QAV-S JB, QAV-S Mini

   13. Rekon: 4 LR, R5, R6, R10

   14. Flywoo Explorer

   15. Ummagawd: Demibot

   16. Vanover: Vannystyle

   17. Quadmula Siren F5

   18. Quadmula Siren F3

   19. Falconrad: RAD Scout

   20. Ethix: Cinerat

   21. Emax: Babyhawk II HD

   22. Diatone: Roma F35

   23. Dave_C: MicroLongRange

   24. Banggood: Steele 5

   25. Banggood Strech X5 Freestyle 220mm

   26. Air blade: Transformer Mini 4in

   27. Five33 Spec 7, Switchback Pro (beta)

   28. … nhiều nữa. Tổng cộng 160 khung tính đến tháng 1 năm 2025

       Bất kỳ quad nào cũng được, nhắn tin cho tôi trên discord!

3. Chọn góc nghiêng lên của bạn

   • Cinewhoops: 10-20º
   • Cinematic/Long Range: 20º
   • Freestyle: 25-30º
   • Racing: 40º+

4. Độ dày thành Bạn đang bay quad 3 hoặc 4 inch và muốn nó nhẹ nhất có thể?

   1. Kích thước tiêu chuẩn: 2mm hầu hết các chỗ, 3mm quanh ống kính. Thường khoảng ~6g
   2. Thành mỏng: 1.2mm, 1.6mm quanh ống kính. Thường khoảng ~4g.
   3. Yêu cầu bất kỳ biến thể nào bạn muốn.

5. Vị trí phía trước Bạn muốn đặt camera cách phía trước bao xa? Bạn có muốn cánh quạt của mình lọt vào tầm nhìn không? Bao nhiêu? Hầu hết các khung có:

   1. Gần hơn: bảo vệ nhiều hơn một chút, thường thì cánh quạt sẽ lọt vào tầm nhìn.
   2. Không có cánh quạt: thường xa hơn một chút về phía trước. Tùy thuộc vào khung.
   3. Mới, nhưng không phải lúc nào cũng có thể: vị trí siêu gần. Nơi camera nằm giữa các thanh chống phía trước. Thường không thể thực hiện được nếu các thanh chống quá gần nhau.
   4. Tất cả các thiết kế lồng camera bằng nhôm đều có tùy chọn vị trí hạn chế. (Apex EVO, AOS V5, v.v.)

6. Hỗ trợ bộ lọc ND

   1. Không có
      • Có thể cung cấp sự bảo vệ TPU tối đa
   2. ND Avata2 (khuyên dùng)
      1. Góc nhìn rộng, FOV đầy đủ, không bị tối góc. Như của DJI, Freewell, K&F, v.v.
   3. Bộ lọc lớn trên viền mới kỳ lạ như những cái này từ flywoo. (không khuyến khích)
   4. Bộ lọc mỏng cao kỳ lạ mới như những cái này từ geprc. (không khuyến khích)
   5. Sẽ có thêm tùy chọn! Hỏi về hỗ trợ ND của TBS..

7. Giảm rung động

   1. Tiêu chuẩn: Không có! Bản tiêu chuẩn đã loại bỏ vấn đề jello của nhiều người.
   2. Kiểu cách ly cắt bỏ (bên phải)
      • Sự cân bằng tốt nhất giữa hấp thụ rung động, giảm trọng lượng, độ bền và in dễ dàng.
      • Chỉ dành cho các vị trí hướng về phía trước xa hơn ~15mm.
   3. Cách ly rung động với hệ thống treo mini
      • Sẽ dễ bị ảnh hưởng hơn bởi các dao động tần số thấp từ tune/bộ lọc của bạn!
      • Hầu hết mọi người bị jello do dao động từ tune! Cái này sẽ không giúp ích và thường làm tệ hơn.
      • Xem phần “Rung động? Jello? Rung giật?” của tôi bên dưới.

8. Gắn Ăng-ten Muốn gắn ăng-ten RX của bạn ở phía trước trên giá đỡ camera? Có ba cách:

   1. TBS Immortal-T
      • thiết kế mỏng, xem ảnh bên dưới!
      • sử dụng dây rút (hoặc dây buộc như tôi dùng!) để gắn
   2. ELRS
      • Ăng-ten dạng T đơn (giống kiểu TBS lớn hơn)
      • Kiểu đa dạng: một cái ngang ở dưới + một cái dọc ở bên cạnh thanh đỡ.
        • Việc đặt ăng-ten ở bên cạnh có thể không phù hợp với mọi khung máy
   3. Để trống một khoảng trên thanh đỡ cho giá đỡ hiện có. Hoạt động tốt!

9. Bổ sung GPS Tích hợp Hoạt động tốt nhất với GPS nhỏ hơn và/hoặc vị trí phía trước xa hơn.

   Các tùy chọn GPS mới lạ:

Tên

Thế hệ

Liên kết

~Giá

Kích thước

Trọng lượng

Đánh giá

Walksnail WS-M181 [có la bàn]

M10

caddx

17 đô la

18x18x4.6

4.3g

5

HGLRC M100 MINI

M10

hglrc

16 đô la

15x15x5.2

2.6g

5

Beitian BE220 M8N / BN-220

M10

amazon

15 đô la

22x20x6

5.3g

4

GOKU GM10 Mini V3

M10

flywoo

18 đô la

18x18x4.6

4.5g

4

BZGNSS BZ-181

M10

nbd

20 đô la

18x18x8

4.6g

4

GOKU GM10 Nano V3

M10

flywoo

19 đô la

12x16x4.5

2.2g

3

GOKU GM10 Pro V3 [có la bàn]

M10

flywoo

20 đô la

25x25x6

7.2g

2

Matek M80-5883

m8

matek

EOL

20x20x10

7g

2

TBS M8.2 GPS

m8

tbs

14 đô la

20x22x6

5.2g

2

iFlight M8Q-5883 V2.0

m8

iflight

40 đô la

20x20x8.5

10g

1

NHIỀU CÁI NỮA

Của bạn không có ở đây? Chắc là đã được thêm rồi!

  10. Yêu cầu file STL

• Tham gia discord của tôi để yêu cầu phiên bản tùy chỉnh cụ thể của bạn!

  Mọi thứ đều được tạo theo yêu cầu với các cài đặt bạn đã chọn! Tại sao?

  1. Các file STL trong mục 'files' đã lỗi thời.

     • Tôi không thể liên tục xuất, tải lên và sắp xếp lại hơn 80 file STL sau mỗi lần chỉnh sửa!

  2. Chúng không có cấu hình bạn muốn.

     • Tôi không thể tải lên tất cả các biến thể!

  3. Phản hồi của người dùng là CỰC KỲ QUAN TRỌNG để dự án này hoạt động. Tôi cần nghe ý kiến của mọi người.

     → Vì vậy, hãy yêu cầu đi! Tôi đã thiết lập discord của mình như một hệ thống xếp hàng thú vị. Tôi sẽ gửi cho bạn file STL tùy chỉnh của bạn trong vòng chưa đầy 24 giờ, thường là ngay lập tức.

      11. In Giá đỡ

• Yêu cầu sợi TPU.
  • Độ cứng 95A được khuyến nghị
• Tốt nhất là in theo hướng được chỉ định trong STL!
• Sử dụng Tree support (hỗ trợ dạng cây)
• Độ dày thành:
  • 1 lớp thành cho các bản dựng siêu nhẹ
  • 2 lớp thành cho hầu hết các bản dựng
  • 3 lớp thành cho các cú va đập mạnh
• Infill (lòng trong):
  • 15% Cubic là khuyến nghị chung của tôi.
  • 20-30% nếu bạn hay va đập. Cao hơn sẽ không giúp ích gì.
  • Cubic là tốt nhất, gyroid mềm và linh hoạt nếu... bạn muốn vậy.
• Lưu ý: Hướng in hơi khác nhau cho các góc nghiêng khác nhau
  • với góc camera trên 15º, tốt nhất là in xoay để khớp với ống kính. Điều này có ít phần nhô ra nhất và kết quả in chất lượng tốt nhất!
  • với góc thấp như 10-15º, bạn có thể in theo hướng với mặt sau phẳng của các thanh đỡ

      11. In Thiết kế Nắp ống kính mới

• Lấy nó từ mục Files!
• Nó che toàn bộ phần trước, ngay cả khi có gắn bộ lọc ND
• Sử dụng vật liệu cứng như PLA hoặc PETG để có kết quả tốt nhất
• Nếu sử dụng TPU thì hãy giảm kích thước một chút, bằng cách thu nhỏ 98% hoặc sử dụng kích thước nhỏ hơn trong các file.

Thế là xong! Bay thôi!

Bảo vệ Tối đa?

Có.

Các thiết kế khung phải phù hợp với mọi góc nghiêng của camera nên không thể thêm lớp bảo vệ ở vị trí quan trọng nhất: phía trên và dưới ống kính. Và vì camera FPV có trường nhìn siêu rộng (đặc biệt là camera O4 Pro) nên chúng cũng không có nhiều sự bảo vệ ở hai bên.

Bằng cách in giá đỡ TPU với góc cố định, bạn có lớp TPU hấp thụ va chạm ở phía trước ống kính. Ngay sát điểm cuối cùng có thể trước khi bị lọt vào tầm nhìn. FOV tối đa. Bảo vệ tối đa. Hoạt động tốt nhất trên các quad nhỏ hơn/nhẹ hơn, đặc biệt là dưới 400g.

Các quad BỀN HƠN với các camera hành trình lớn trên đỉnh nhờ khả năng hấp thụ va đập từ các giá đỡ bắt vít chắc chắn, cố định góc. Áp dụng ý tưởng tương tự cho camera O3 của bạn và bỏ lại chiếc GoPro trị giá 500 đô la của bạn ở nhà!

_(và nếu bạn vẫn muốn một giá đỡ GoPro 11 mini/fullsized, Action2 hoặc Naked GoPro có khả năng bảo vệ siêu tốt thì hãy xem dự án gp11 hoặc A2 của tôi)_

Nhưng trọng lượng.. Có nặng hơn không?

Không!

Lặp lại: CẨN THẬN, những gì được tải lên ở đây đã LỖI THỜI

Thực sự. Tôi không thể cứ tải lên lại và phân loại hơn 60 file STL. Các bản chỉnh sửa luôn diễn ra dựa trên phản hồi. Đế dày hơn, thêm vật liệu ở đây, bớt đi ở kia, và cứ thế.

Chính sách Remix

Vui lòng liên hệ trên discord của tôi trước khi tạo/đăng một bản remix. Có khả năng là tôi đã tạo ra thứ bạn đang tìm kiếm và việc bạn đăng nó công khai có nghĩa là tôi sẽ không bao giờ nghe tin từ người dùng mới. MỤC ĐÍCH CỦA dự án của tôi là nghe ý kiến của mọi người và xem công trình của mọi người. Một số thiết kế remix rất tuyệt và tôi sẽ là người ❤ đầu tiên của bạn.

Chia sẻ & Giấy phép & Các thứ

Điều CUỐI CÙNG tôi muốn làm là hạn chế bất kỳ ai chia sẻ. Nhưng. VUI LÒNG chia sẻ liên kết đến trang printables này, không phải file STL. Đây là lý do:

1. Dự án này đang được phát triển tích cực. Các file STL SẼ THAY ĐỔI và tốt hơn.
2. Tài liệu ở đây rất quan trọng, và tôi chắc chắn sẽ có những thứ tôi bổ sung khi nhận được phản hồi.
3. Cộng đồng rất quan trọng, tôi muốn mọi người liên hệ và tham gia discord chứ không phải tải xuống một vài file STL rồi tự làm một mình.
4. Việc đăng lại tài liệu của nhà thiết kế là một hành động cực kỳ tệ. Tôi đã dành rất nhiều thời gian để tạo, thử nghiệm và ghi lại điều này, và phần thưởng duy nhất của tôi là bộ đếm 'thích' nhỏ bé, bộ đếm tải xuống, và những bức ảnh/câu chuyện từ người dùng. ĐỪNG LẤY ĐI NIỀM TỰ TÔN DUY NHẤT CỦA TÔI

Giấy phép thực tế là Creative Commons (4.0 Quốc tế). Nếu bạn muốn in thương mại thì hãy liên hệ với tôi bằng tin nhắn trực tiếp trên discord và chúng ta có thể trao đổi. Bay chuyên nghiệp sử dụng thiết kế của tôi thì được – mặc dù hãy cân nhắc quyên góp để hỗ trợ công việc của tôi!
