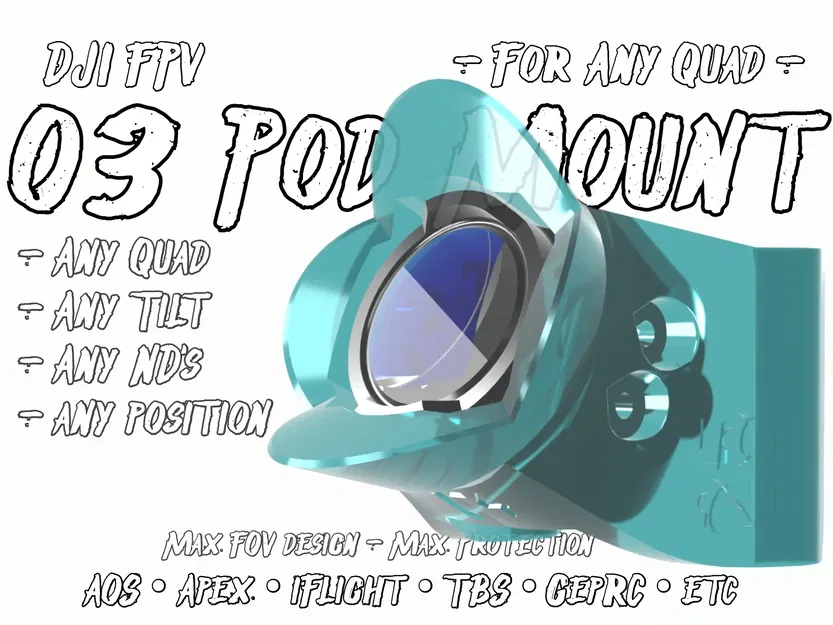

Giá Đỡ FPV Pod: cho O3, Walksnail, mọi thứ, Max-FOV, không cánh quạt, bảo vệ tối đa, mọi quad, mọi cam!

Dự án đồng hành cùng các thiết kế FPV tùy chỉnh theo tham số khác của tôi:

Pod | O4 | Frame

Whoop

Action2, 3-5

AcePro

GoPro Mini

Hero 9-12

Giá Đỡ Ăng-ten

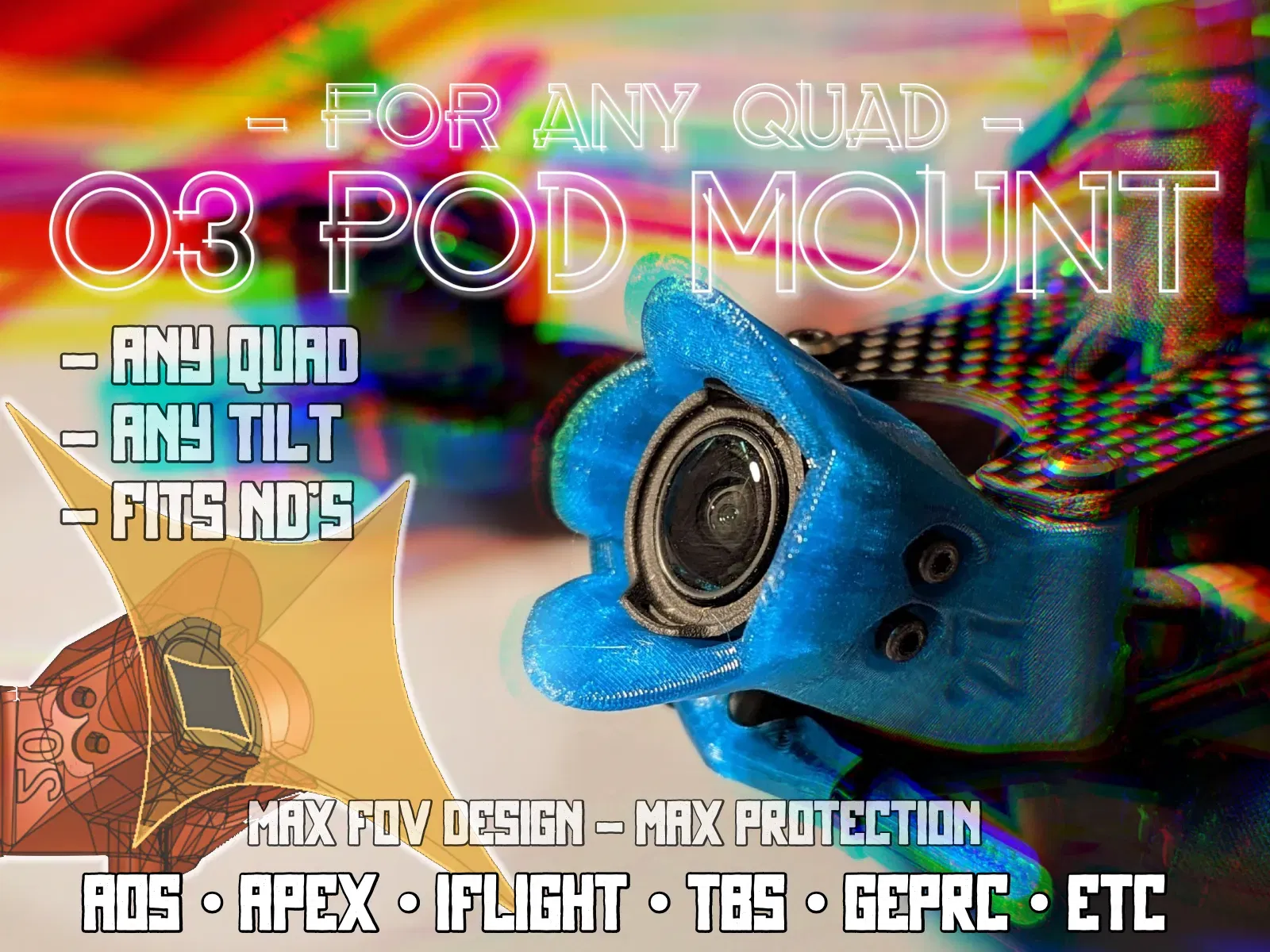

Bảo vệ camera FPV của bạn bằng TPU phía trước ống kính để bảo vệ tối đa nhưng vẫn cho hình ảnh sạch sẽ. Bằng cách nào? Tôi đã mô phỏng trường nhìn (FOV) của từng camera và xây dựng thiết kế của mình xung quanh điều đó. Thiết kế linh hoạt theo yêu cầu của tôi có thể gắn ở các vị trí khác nhau (gần hơn hoặc ẩn cánh quạt) với các ăng-ten RX khác nhau, bổ sung giá đỡ GPS, và có thể tùy chỉnh cho mọi góc nghiêng camera.

Đây là thiết kế THEO YÊU CẦU!

Chỉ có một vài phiên bản cơ bản 10º được đăng ở đây, mọi thứ khác sẽ được làm cho bạn (miễn phí) trên discord thiết kế 3D của tôi. Bạn chọn tùy chọn nào, tôi sẽ tạo thiết kế cho bạn, bạn gửi ảnh các bản dựng của mình cho tôi xem! Xem Các bước bên dưới.

Những điều mới:

• Tôi đã tạo một tài khoản Instagram mới để trưng bày các bản in thiết kế của người dùng!
• Trang thiết kế Pod O4 Pro / Lite hiện đã hoạt động!
• Cần _Giá đỡ Ăng-ten__? Tôi cũng có một dự án cho việc đó!
• Trang Thingiverse đã hoạt động! Hãy nhấn một nút ❤ để lưu lại tham khảo sau này!
  • Đăng một bài make để khoe bản dựng của bạn và truyền cảm hứng cho người khác!
• Mới: Hiện đã hỗ trợ Tất cả các Camera FPV Thiết kế lại mới cuối cùng cũng hỗ trợ các camera FPV khác! Ngay cả camera analog.
  • O4 Pro / tiêu chuẩn / lite → xem trang thiết kế đặc biệt
  • O3 trần
  • Nebula Pro
  • Camera DJI Air Unit
  • Runcam Phoenix
  • Walksnail Avatar HD Pro
  • Walksnail Moonlight
  • Các loại khác? Cứ hỏi trên Discord của tôi. Có thể bạn cần cung cấp một vài số đo!
• Gặp sự cố rung / jello / rung lắc video? Tôi có một mục riêng về vấn đề này ở cuối trang!
• Thiết kế Nắp Ống kính mới! 2023-03 hiện đã có cách để bảo vệ toàn bộ camera của bạn cả bộ lọc ND. Xem tab tệp!

Chỉ cần làm theo các bước!

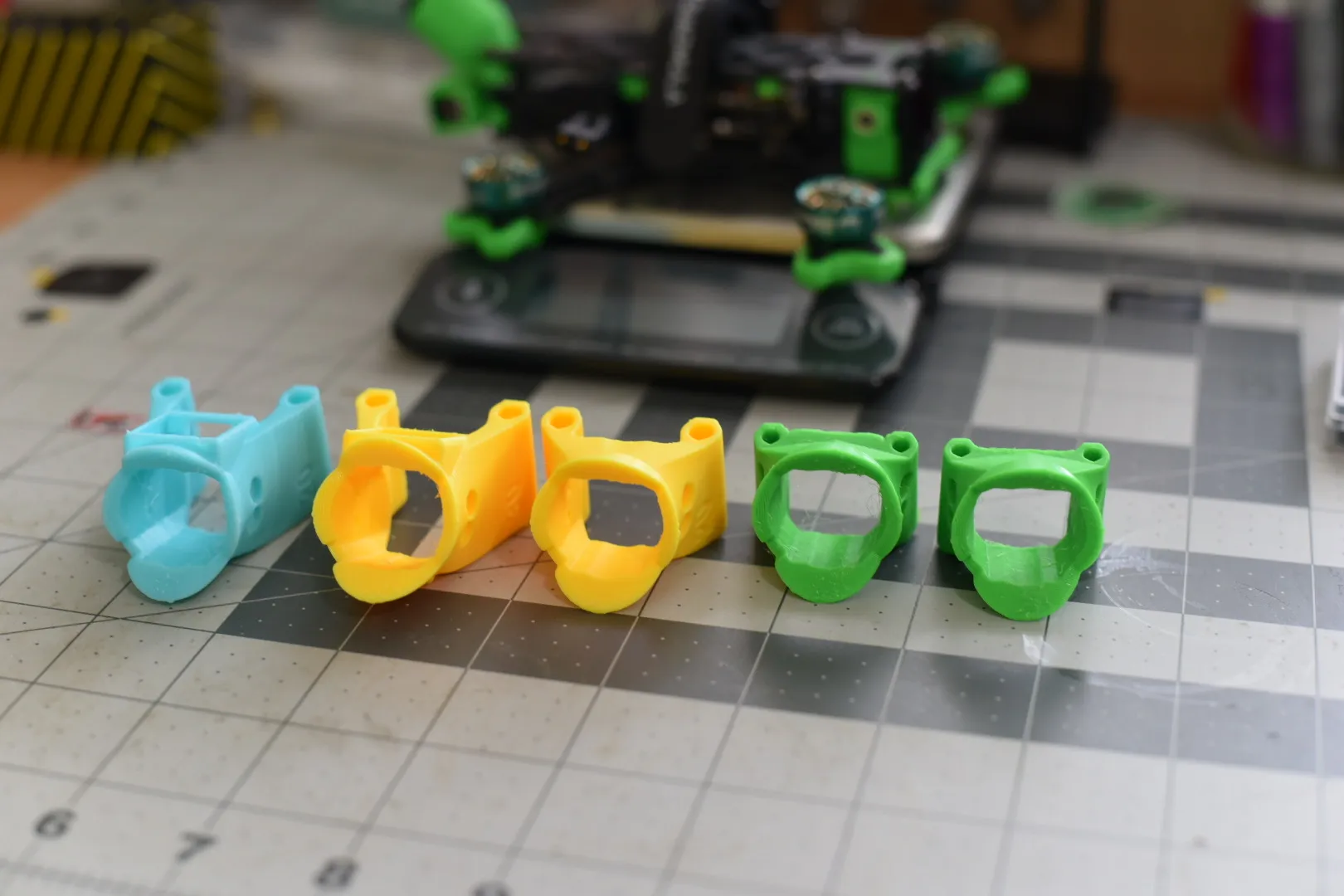

1. Chọn quad của bạn Bạn có quad nào?? Tôi đã tạo một hệ thống có tính linh hoạt cao, thích ứng, với hơn 80 đế khác nhau trong cơ sở dữ liệu của tôi, mỗi ngày có thêm các đế mới. (Vâng, ảnh trên là từ cơ sở dữ liệu thiết kế Action2 của tôi.. đó là thứ tôi đang lấy để điền vào cơ sở dữ liệu Pod O3 mới này!)

   Cho đến nay, tôi đã thêm

   1. AOS tiêu chuẩn (AOS 5, LR5, UL5, v.v.), AOS 3.5, AOS Falcon 7,

   2. ImpulseRC: Apex, Micro Apex, Reverb

   3. iFlight: tiêu chuẩn (XL5-Nazgul, SL5-Cidora, F5D-Evoque, v.v.), Chimera 6 + 7, Chimera4 DC, Nazgul F6 DC, Titan DC5

   4. TBS: Source-One: V1, V2, V3, V4, và V5

   5. Rotor Riot: Bubby Moxy, CL1, v.v.

   6. FPVCycle: Glide, Toothfairy 2

   7. GepRC: Mark-2, Mark 4, Crocodile Baby 4

   8. Heks Frames: Joocy

   9. Hyperlite: Floss3

   10. Lumenier: QAV-S JB, QAV-S Mini

   11. Rekon: 4 LR, R5, R6, R10

   12. Flywoo Explorer

   13. Ummagawd: Demibot

   14. Vanover: Vannystyle

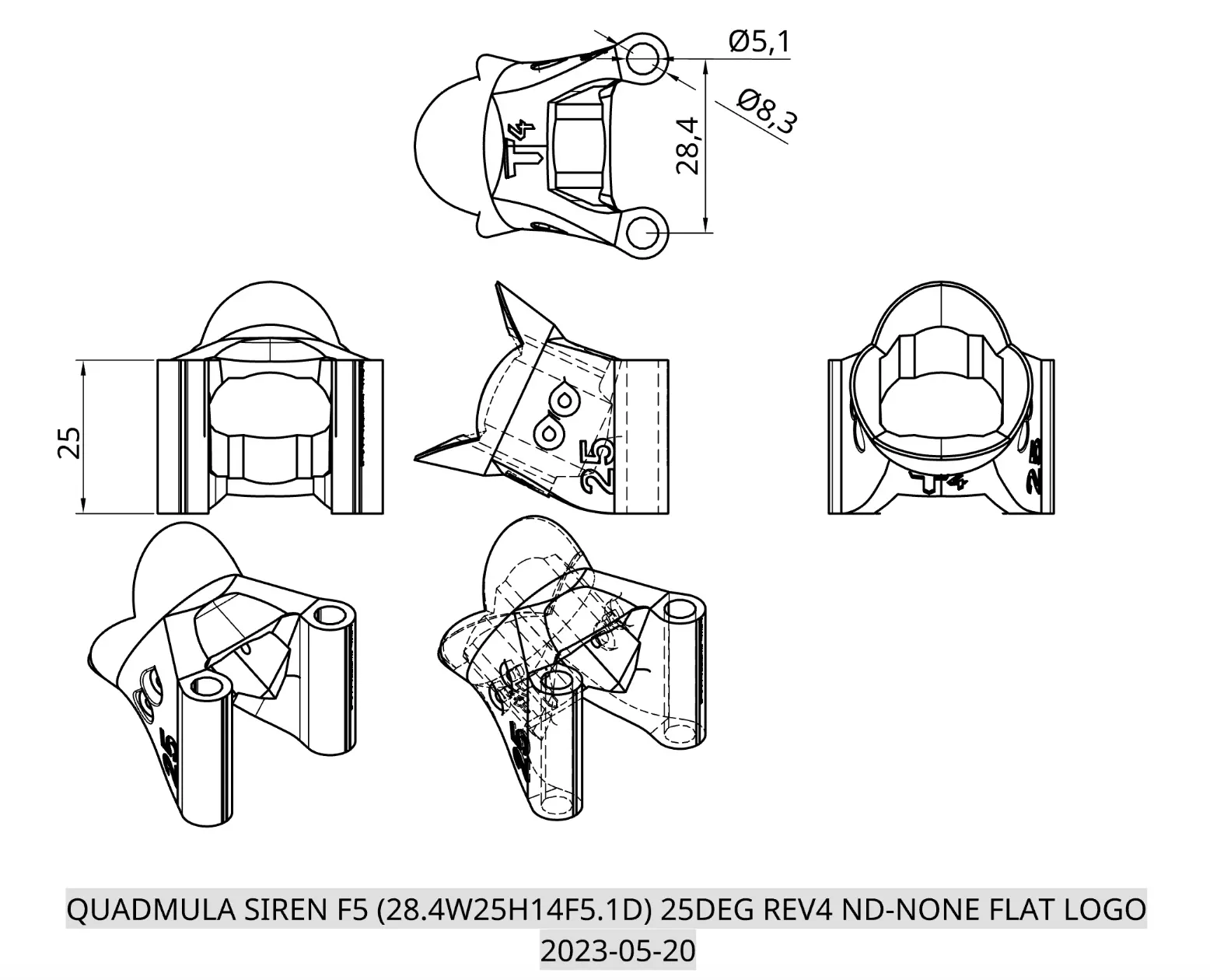

   15. Quadmula Siren F5

   16. Quadmula Siren F3

   17. Falconrad: RAD Scout

   18. Ethix: Cinerat

   19. Emax: Babyhawk II HD

   20. Diatone: Roma F35

   21. Dave_C: MicroLongRange

   22. Banggood: Steele 5

   23. Banggood Strech X5 Freestyle 220mm

   24. Air blade: Transformer Mini 4in

   25. Five33 Spec 7, Switchback Pro (beta)

   26. .. còn nhiều nữa mỗi ngày!

       Mọi quad đều có thể tùy chỉnh, liên hệ tôi trên discord!_



2. Chọn góc nghiêng mong muốn

   • Cinewhoops: 10-20º

   • Cinematic/Long Range: 20º

   • Freestyle: 25-30º

   • Racing: 40º+





3. Độ dày thành Đang bay quad 3 hoặc 4 inch và muốn nhẹ nhất có thể?

   1. Kích thước tiêu chuẩn: 2mm hầu hết các chỗ, 3mm quanh ống kính. Thường khoảng 6g

   2. Tường mỏng: 1.2mm tường, 1.6mm quanh ống kính. Thường khoảng 4g.

   3. Yêu cầu bất kỳ biến thể nào bạn muốn.



4. Vị trí phía trước Bạn muốn camera của mình đặt xa về phía trước bao nhiêu? Bạn có muốn cánh quạt lọt vào tầm nhìn không? Bao nhiêu?

5. Hỗ trợ bộ lọc ND

   1. Không có

      • Cung cấp sự bảo vệ TPU tối đa!

   2. Rộng

      1. Ví dụ: Bộ lọc Freewell [amazon]
      2. Góc nhìn rộng, FOV đầy đủ, không bị tối góc.
      3. Cung cấp sự bảo vệ TPU tốt nhất nhưng bộ lọc có thể kém bền hơn trong các va chạm cực đoan.

   3. Cao

      1. Ví dụ: Bộ lọc GepRC. Gắn theo chiều dọc vào trên và dưới
      2. Ví dụ: Bộ lọc Flywoo. Gắn chỉ trên cùng.
      3. Sẽ bị tối góc ở các chế độ rộng hơn. Đây là một thiếu sót trong thiết kế bộ lọc.
      4. Bảo vệ TPU kém hơn, bộ lọc có thể bền hơn một chút cho các va chạm cực đoan.

   4. Đa năng

      1. Hỗ trợ cả ND rộng và cao
      2. Cung cấp sự bảo vệ camera ít nhất.
      3. Tốt nhất khi kết hợp với tùy chọn dày!

   5. Siêu lớn

      1. Ví dụ: Bộ lọc Sky-End [aliexpress]

      2. Cồng kềnh, vẫn gây tối góc.



6. Cách ly rung động

   1. Tiêu chuẩn: Không có! Phiên bản tiêu chuẩn đã loại bỏ vấn đề jello của nhiều người.
   2. Kiểu cách ly cắt bỏ (bên phải)
      • Sự cân bằng tốt nhất giữa hấp thụ rung động, giảm trọng lượng, độ bền và in dễ dàng.
      • Chỉ dành cho các vị trí đặt xa về phía trước ~15mm trở lên.
   3. Cách ly rung động với hệ thống treo mini
      • Sẽ DỄ BỊ NHẠY CẢM HƠN với các dao động tần số thấp từ bộ điều chỉnh/bộ lọc của bạn!
      • Hầu hết mọi người bị jello từ dao động của bộ điều chỉnh! Cái này sẽ không giúp được và thường làm tệ hơn.
      • Xem mục “Rung động? Jello? Rung lắc?” của tôi ở bên dưới.

7. Gắn Ăng-ten Bạn muốn gắn ăng-ten RX của mình ở phía trước trên giá đỡ camera? Có ba cách:

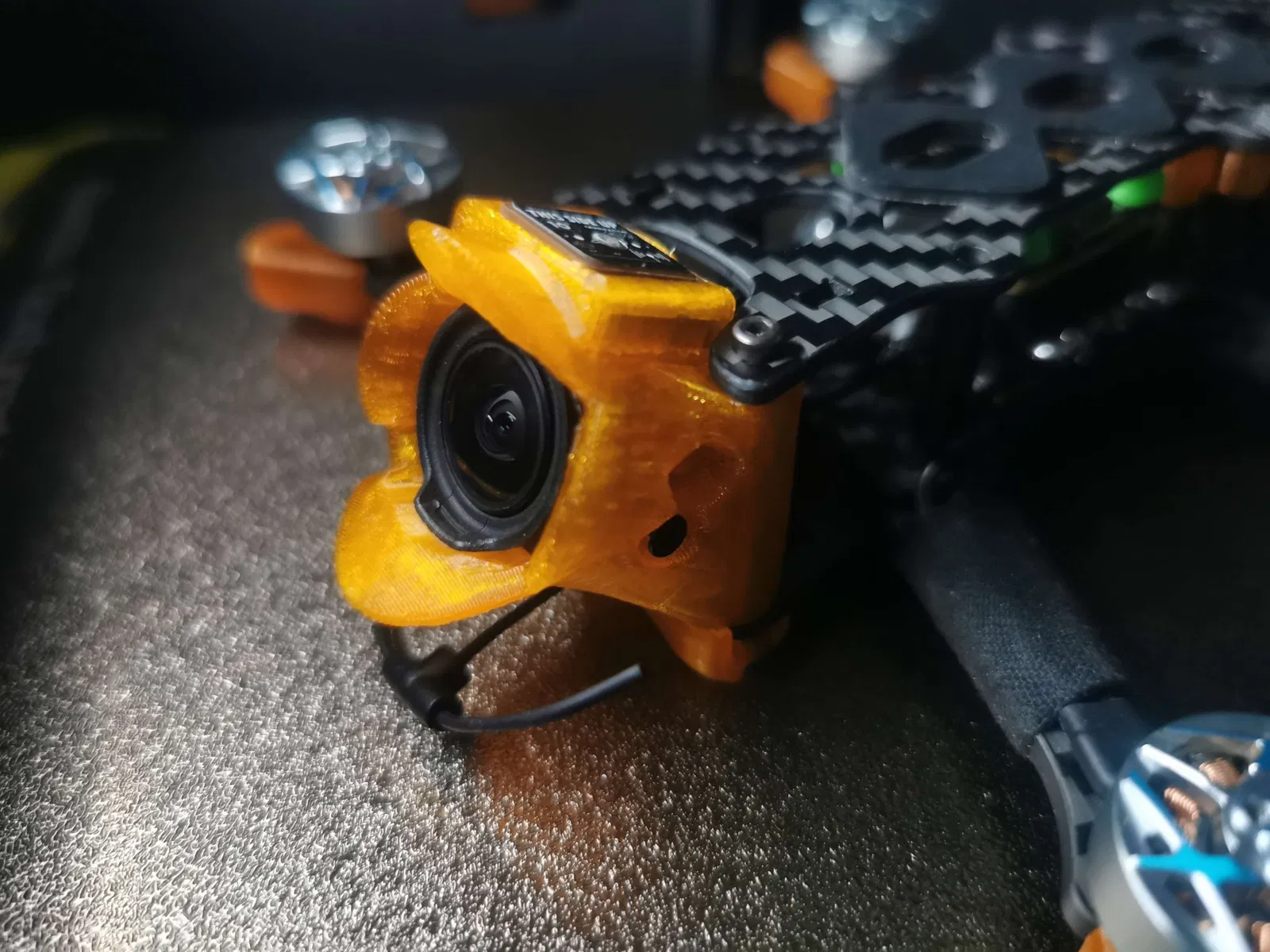

   1. TBS Immortal-T

      • Thiết kế mỏng, xem ảnh bên dưới!
      • Sử dụng dây rút (hoặc dây xoắn như tôi dùng!) để gắn

   2. ELRS

      • Ăng-ten kiểu T đơn (giống như kiểu TBS lớn hơn)
      • Kiểu đa dạng: một cái ngang ở dưới + một cái dọc ở bên cạnh cọc đỡ.
        • Đặt ăng-ten ở bên cạnh có thể không vừa với mọi khung máy

   3. Để một khoảng trống trên các cọc đỡ cho giá đỡ hiện có. Hoạt động tốt!

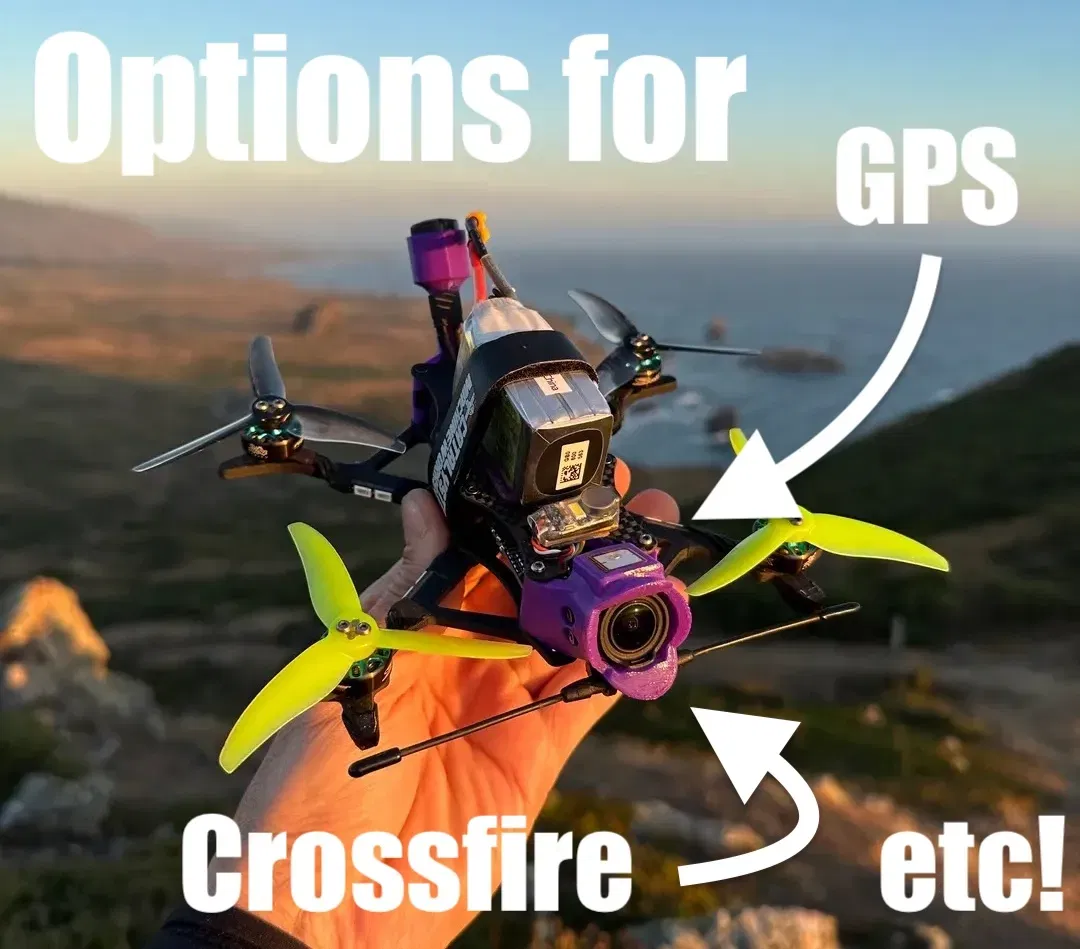

8. Tích hợp bổ sung GPS Hoạt động tốt nhất với GPS nhỏ hơn và/hoặc vị trí đặt xa hơn về phía trước.

   Các tùy chọn GPS mới, xịn sò:

Tên

gen

liên kết

~giá

kích thước

cân nặng

đánh giá

Walksnail WS-M181 [có la bàn]

M10

caddx

$17

18x18x4.6

4.3g

5

HGLRC M100 MINI

M10

hglrc

$16

15x15x5.2

2.6g

5

Beitian BE220 M8N / BN-220

M10

amazon

$15

22x20x6

5.3g

4

GOKU GM10 Mini V3

M10

flywoo

$18

18x18x4.6

4.5g

4

BZGNSS BZ-181

M10

nbd

$20

18x18x8

4.6g

4

GOKU GM10 Nano V3

M10

flywoo

$19

12x16x4.5

2.2g

3

GOKU GM10 Pro V3 [có la bàn]

M10

flywoo

$20

25x25x6

7.2g

2

Matek M80-5883

m8

matek

EOL

20x20x10

7g

2

TBS M8.2 GPS

m8

tbs

$14

20x22x6

5.2g

2

iFlight M8Q-5883 V2.0

m8

iflight

$40

20x20x8.5

10g

1

GPS của bạn không có trong danh sách? Gửi cho tôi tên/trang sản phẩm của bạn và tôi sẽ thêm vào!

      9. Yêu cầu STL

• Tham gia discord của tôi để yêu cầu phiên bản tùy chỉnh cụ thể của bạn!

  Mọi thứ đều được tạo theo yêu cầu với các cài đặt bạn yêu cầu! Tại sao?

  1. Các tệp STL trong phần 'files' đã lỗi thời.

     • Tôi không thể liên tục xuất lại, tải lên và sắp xếp hơn 80 tệp STL sau mỗi lần chỉnh sửa!

  2. Chúng không có cấu hình bạn muốn.

     • Tôi không thể tải lên tất cả các biến thể!

  3. Phản hồi của người dùng là RẤT QUAN TRỌNG để dự án này hoạt động. Tôi cần nghe ý kiến của mọi người.

     → Vì vậy, hãy yêu cầu nó! Tôi đã thiết lập Discord của mình như một hệ thống xếp hàng thú vị. Tôi sẽ cung cấp cho bạn tệp STL tùy chỉnh trong vòng chưa đầy 24 giờ, thường là ngay lập tức.

      10. In Giá đỡ

• Yêu cầu sợi TPU.

  • Độ cứng 95A được đề xuất

• Tốt nhất khi in theo hướng được chỉ định trong STL!

• Sử dụng hỗ trợ dạng cây (Tree support)

• Độ dày tường:

  • 1 tường cho các bản dựng siêu nhẹ
  • 2 tường cho hầu hết các bản dựng
  • 3 tường cho các cú va đập mạnh (bando bashing)

• Lòng trong (Infill):

  • 15% Cubic là khuyến nghị chung của tôi.
  • 20-30% nếu bạn hay đập phá. Cao hơn sẽ không giúp ích gì
  • Cubic là tốt nhất, gyroid mềm và linh hoạt nếu.. bạn muốn vậy.

• Lưu ý: Hướng in có hơi khác nhau đối với các góc nghiêng khác nhau

  • với góc camera trên 15º, tốt nhất là in xoay để phù hợp với ống kính. Điều này có ít phần nhô ra nhất và cho kết quả chất lượng in tốt nhất!
  • với góc thấp như 10-15º bạn có thể in theo hướng đặt phẳng phía sau các cọc đỡ

        11. In thiết kế Nắp Ống kính mới

• Lấy nó từ phần tệp

• Nó vừa với toàn bộ phần đầu, ngay cả khi có bộ lọc ND đã gắn

• Sử dụng vật liệu cứng như PLA hoặc PETG để có kết quả tốt nhất

• Nếu sử dụng TPU thì hãy giảm kích thước một chút, bằng cách thay đổi tỷ lệ 98% hoặc sử dụng kích thước nhỏ hơn một bậc trong các tệp.

Xong rồi! Bay thôi!

Còn về trọng lượng.. Nó có nặng hơn không?

Không!

Lại nữa: CẢNH BÁO, những gì được tải lên ở đây là LỖI THỜI

Thật đấy. Tôi không thể cứ tải lên lại và phân loại 60+ tệp STL. Các bản chỉnh sửa luôn diễn ra dựa trên phản hồi. Đế dày hơn, thêm vật liệu ở đây, bớt vật liệu ở kia, cứ thế tiếp tục.

Bảo vệ tối đa?

Có. Các thiết kế khung phải chứa mọi góc nghiêng camera nên không thể thêm sự bảo vệ ở nơi quan trọng nhất: trên và dưới ống kính. Và vì camera FPV có trường nhìn siêu rộng (đặc biệt là camera O3) nên chúng cũng không thể có nhiều sự bảo vệ ở hai bên.

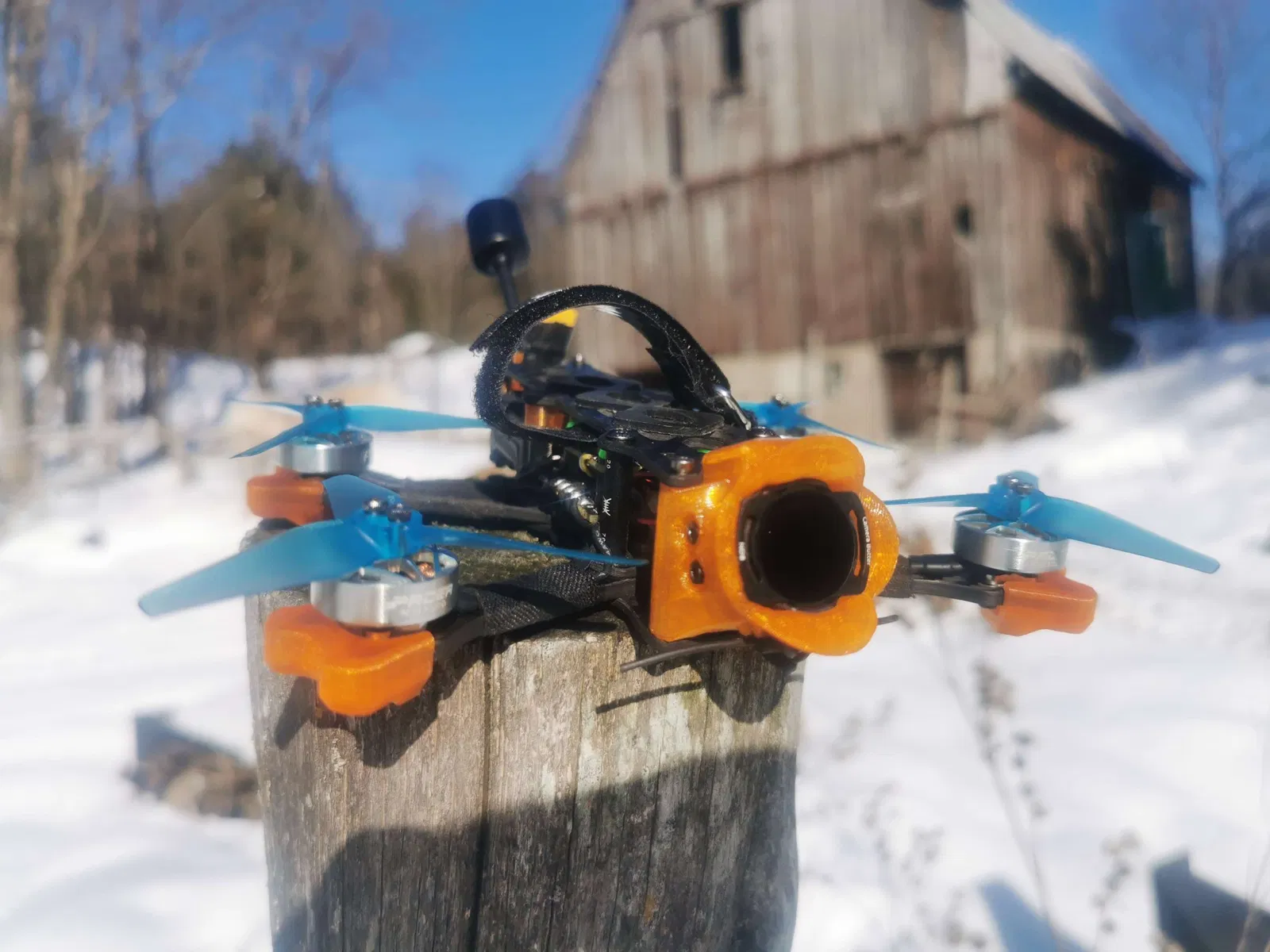

Bằng cách in giá đỡ TPU có góc cố định, bạn có phần TPU hấp thụ va chạm phía trước ống kính. Ngay sát điểm cuối cùng có thể trước khi lọt vào tầm nhìn. FOV tối đa. Bảo vệ tối đa. Hoạt động tốt nhất trên các quad nhỏ hơn/nhẹ hơn, đặc biệt là dưới 400g.

Các quad BỀN HƠN với các camera hành động lớn trên đỉnh vì sự hấp thụ va chạm từ giá đỡ cố định chắc chắn của chúng. Áp dụng ý tưởng tương tự cho camera O3 của bạn và để lại chiếc GoPro trị giá $500 của bạn ở nhà!

_(Và nếu bạn vẫn muốn có giá đỡ GoPro 11 mini/kích thước đầy đủ hoặc Action2 hoặc Naked GoPro siêu bền thì hãy xem dự án gp11 hoặc A2 của tôi)_

Muốn phiên bản mới nhất? Thiếu Quad của bạn?

Nhắn tin cho tôi! discord! Các thiết kế giá đỡ 6_0+ mà tôi đã tạo trước đó được cập nhật sau mỗi góp ý nhỏ mà tôi nhận được và tất cả đều đã lỗi thời. Hãy nhắn tin cho tôi để có phiên bản mới nhất!

Các quad/biến thể mới cho mọi người liên tục. Tôi có thể đã có cái bạn cần.

Thực sự không có rắc rối gì, tôi có thể xuất các cấu hình trên điện thoại của mình và gửi ngay lập tức.

Rung động? Jello? Rung lắc?

Bị jello hoặc rung lắc trong video của bạn? Nó có thể do nhiều thứ! Nhiều thứ dễ kiểm tra hơn những thứ khác:

1. Kiểm tra bản dựng của bạn.
   1. Sử dụng 'Golden Nut' trong stack của bạn! Xem video CR này. ^^ Đồ họa TLDW cho bạn.
   2. Đảm bảo không có dây nào gần con quay hồi chuyển của bạn
   3. Cuộn các dây điện tử của bạn lại với nhau và/hoặc dùng băng keo kapton để bó chúng lại
      • (dây điện tử, không phải dây động cơ)
      • Xem ảnh nội bộ của tôi ở đầu trang để làm ví dụ!
2. Kiểm tra nhật ký blackbox của bạn:
   1. Thay đổi cài đặt betaflight thành 2 hoặc 1.6KH, đặt chế độ gỡ lỗi thành GYRO_SCALED
   2. Bay một chuyến ngắn với:
      1. tăng ga lên tối đa, vài lần ở các tốc độ khác nhau.
      2. vài lần lật máy toàn lực trên mỗi trục, nghiêng, chúc và xoay.
      3. vài động tác nhanh như một cú flick mạnh.
      4. hạ cánh, disarm, tải nhật ký xuống.
   3. Mở Betaflight Blackbox Explorer [trang tải xuống]
      1. Kiểm tra đầu ra động cơ của bạn
      2. Kiểm tra biểu đồ phổ dữ liệu Gyro_Scaled pitch/roll/yaw của bạn.
      3. Xem phần giới thiệu này về phân tích blackbox cơ bản nếu bạn cần trợ giúp
   4. Xem chi tiết hơn trong bài viết Oscar Liang về chủ đề này!
3. Có lẽ bạn cần thiết kế cách ly rung động mới của tôi.. Hỏi tôi trên discord!

Hy vọng giờ đây bạn đã có video O3 mượt mà và nhật ký của bạn trông giống thế này hơn:

Tốt hơn nhiều!

Chia sẻ & Giấy phép & Các thứ

Điều CUỐI CÙNG tôi muốn làm là hạn chế bất kỳ ai chia sẻ. Nhưng. VUI LÒNG chia sẻ liên kết đến trang printables này, không phải tệp STL. Lý do là:

1. Đây là dự án đang được phát triển tích cực. Các tệp STL SẼ THAY ĐỔI và tốt hơn.
2. Tài liệu ở đây thực sự quan trọng, và tôi chắc chắn sẽ có những thứ tôi bổ sung khi nhận được phản hồi.
3. Cộng đồng rất quan trọng, tôi muốn mọi người liên hệ và tham gia Discord chứ không phải tải xuống một vài tệp STL rồi tự làm một mình.
4. Đây chỉ là một hành động vô cùng tệ hại khi đăng lại đồ của nhà thiết kế. Tôi đã dành nhiều thời gian để tạo, thử nghiệm và ghi lại điều này và phần thưởng duy nhất của tôi là bộ đếm 'thích' nhỏ bé ngu ngốc đó, bộ đếm lượt tải xuống và những bức ảnh/câu chuyện từ người dùng. ĐỪNG LẤY ĐI NGUỒN TỰ TRỌNG DUY NHẤT CỦA TÔI

Giấy phép thực tế là Creative Commons (Giấy phép Quốc tế 4.0) Ghi công - Phi thương mại - Chia sẻ tương tự. Nếu bạn muốn in thương mại thì hãy liên hệ trực tiếp với tôi qua discord và chúng ta có thể trao đổi. Bay chuyên nghiệp sử dụng thiết kế của tôi thì được – mặc dù xin hãy cân nhắc quyên góp để hỗ trợ công việc của tôi!
