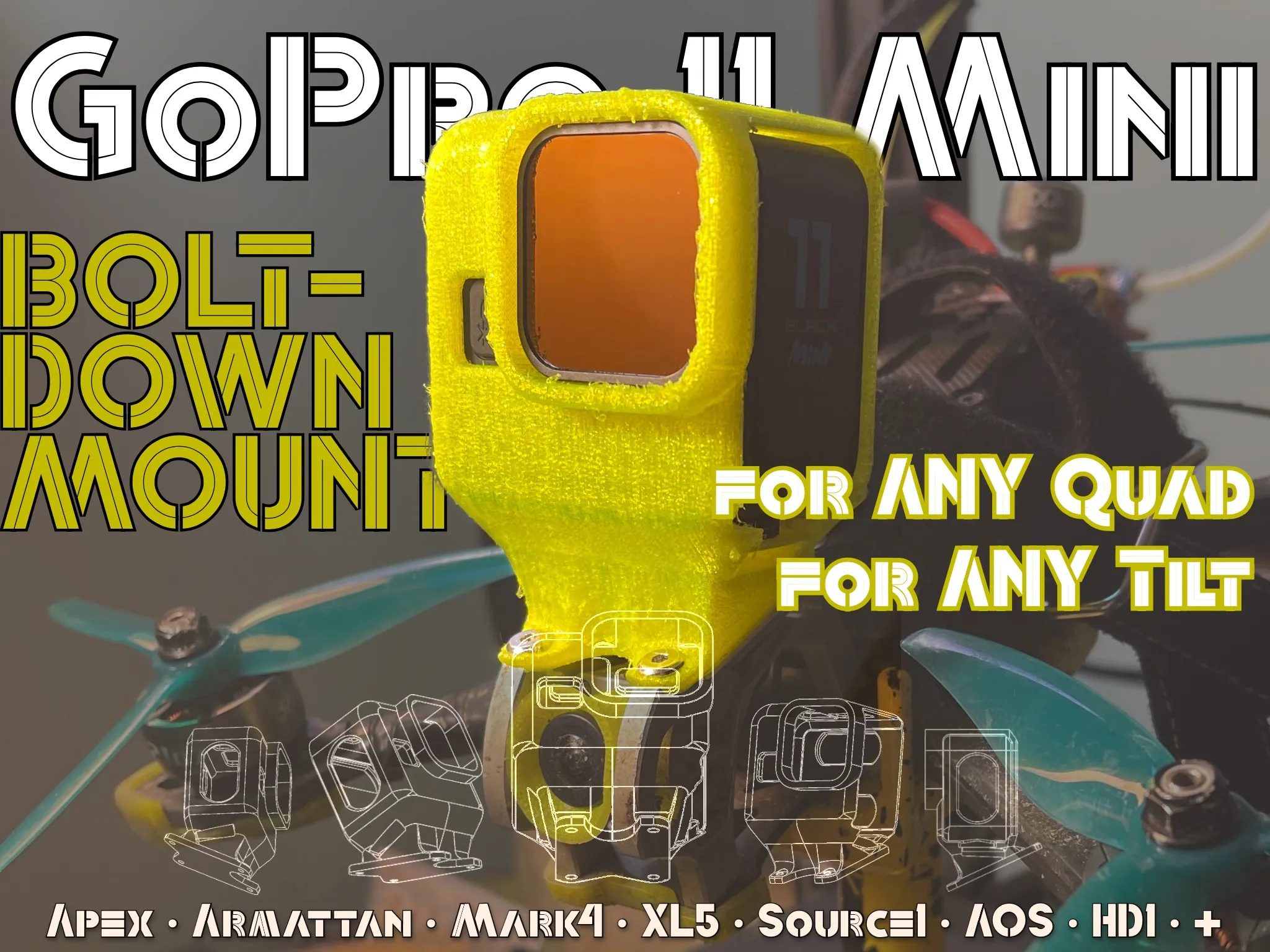

Giá đỡ GoPro 11 Mini cho Drone: Mọi Drone, Mọi Góc Nghiêng, Mọi ND

Dự án đi kèm với các thiết kế FPV theo tham số cấu hình khác của tôi: Pod | O4 | Frame Whoop Action2, 3-5 AcePro GoPro Mini Hero 9-12 Antenna Mount Bảo vệ camera GoPro Hero Mini 11 của bạn với mount tốt nhất trong FPV! Bảo vệ tối đa với TPU phía trước ống kính nhưng vẫn cho hình ảnh sắc nét. Làm sao ư? Tôi đã mô hình hóa trường nhìn (FOV) của camera và xây dựng thiết kế xung quanh nó. Thiết kế linh hoạt theo yêu cầu của tôi có thể phù hợp với 300 khung khác nhau, các góc camera khác nhau, tùy chọn bộ lọc ND, vị trí, v.v. ### Đây là thiết kế THEO YÊU CẦU! Chỉ một vài phiên bản cơ bản 15º được đăng ở đây, mọi thứ khác sẽ được làm cho bạn (miễn phí) trên discord Thiết kế 3D của tôi. Bạn chọn tùy chọn nào, tôi làm thiết kế cho bạn, bạn gửi cho tôi ảnh các bản dựng của bạn! Xem Các bước bên dưới. ### Những thứ mới: * Tôi đã tạo một tài khoản Instagram mới để trưng bày các bản in thiết kế của người dùng!

• Miếng đệm module bảo vệ LCD phía sau mới giờ là tiêu chuẩn! Xem chi tiết bên dưới
• Bộ lọc TBS ND mới được thiết kế lại khe cắm từ bên cạnh!
• Trang Thingiverse đã hoạt động! Hãy thêm một ❤ để lưu lại tham khảo sau này! * đăng một make để khoe bản dựng của bạn và truyền cảm hứng cho người khác!
• Là một phần của các dự án thiết kế 3D sống theo yêu cầu của tôi. Xem bảng trên và tất cả các thiết kế trong hồ sơ của tôi! Tôi đã tạo ra hàng chục nghìn thiết kế và kết bạn mới cho các phi công trên toàn cầu.
• Phiên bản gắn kiểu GoPro phổ dụng? Tôi cũng có thể làm cái đó!

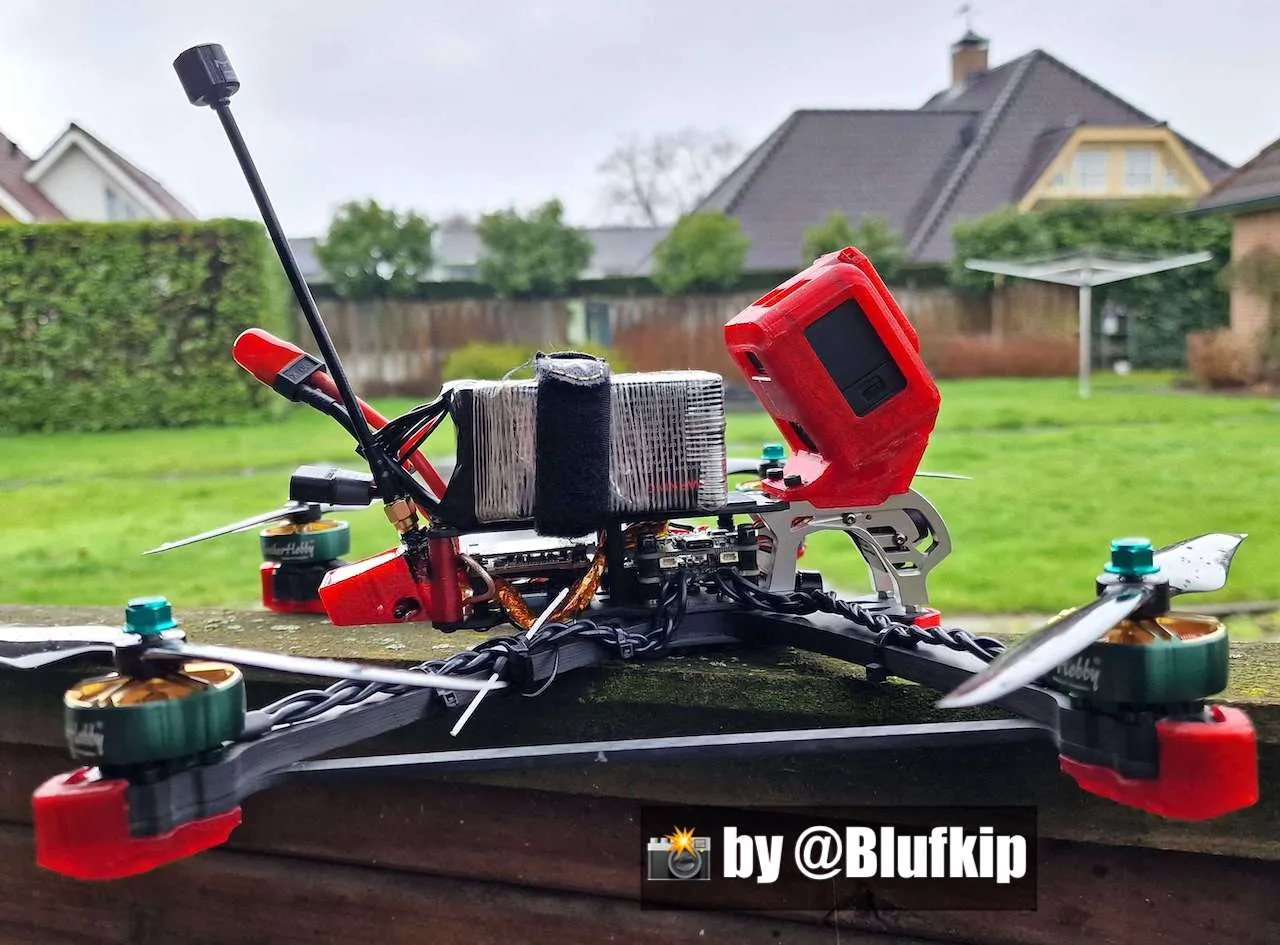

• Xem tất cả ảnh về các makes! Đăng ảnh của riêng bạn! Cảm ơn ảnh bìa mới từ Blufkip trong bài đăng make của anh ấy!_ Chỉ cần làm theo các bước! ### Bước 1: Chọn quad của bạn Bạn có quad gì?? Tôi đã tạo một hệ thống linh hoạt, thích ứng cao, với hơn 80 đế khác nhau, những đế mới mỗi ngày. Ngay cả khi quad của bạn không có ở đây, vui lòng hỏi, tôi cá là tôi có thể làm cho nó hoạt động. Được làm cho mọi quad như: Thiết kế cổ điển từ Apex của ImpulseRC đến Y6 của Freelon và mọi thứ ở giữa
• Thiết kế mã nguồn mở như OpenRacer cho đua xe và TBS Source-One cho freestyle
• Thiết kế gia đình nơi một nhà sản xuất có một khuôn mẫu bu lông phổ biến cho tất cả các quad của họ: AOS (AOS5, LR5, UL5, AOS7, v.v.), iFlight (XL5/Nazgul, SL5/Cidora, F5D-Evoque)
• Các nhà sản xuất Anti-family: GepRC (mark2, mark4 analog, HD, 4k, mark5, 5 classic, Smart35, Baby Croc, Gep180, 7, v.v.), Rotor Riot (HD1, CL1, CL2, Skyliner/mk3, bubby), Lumenier (QAV-S Johnny, S JB, R 2, S Mini 3) Diatone (Roma F5 V1, V2, F35), FPVCycle (Glide std, Glide+, CineSplore, Sonicare, Toothfairy), v.v.
• Thiết kế bắt bu lông như Bando Killer hoặc Catalyst Machineworks Shocker
• Thiết kế bắt bu lông kết hợp như Ummagawd 2Fiddy
• Thiết kế đai/bu lông kết hợp như Armattan Chameleon/Marmotte/Badger, thậm chí cả Gecko nhỏ bé
• Thiết kế Mullet (bắt bu lông ở phía trước và bắt vít ở phía sau!) như Rotor Riot Skyliner, FPVCycle Sonicare, Ummagawd Moongoat, Rotor Riot Bubby Moxy
• Thiết kế móc dưới như các đế Diatone Roma hoặc Armattan Gecko
• Thiết kế 3 bu lông như Protek25, Ethix Cinerat, Hyperlite Freerange 5, Reptile Cloud 149, Primitive FPV Primal 5, ImpulseRC Reverb, v.v.
• Thiết kế 2 bu lông như Shendrones Squirt/Terraplane/Hydroplane, GepRC Cinelogs
• Thiết kế điên rồ như MB Epic 262 v2 (xem ảnh để biết ý tôi)
• Phụ kiện gắn kiểu GoPro tiêu chuẩn nữa Xem tất cả ảnh về các makes! ### Bước 2: Chọn góc nghiêng của bạn * Cinewhoops: 10-20º
• Cinematic/Long Range: 20º
• Freestyle: 25-30º
• Racing: 40º+ ### Bước 3: Chọn bộ lọc ND của bạn (hoặc không!) 1. Tấm kính TBS tuyệt vời cho mọi tình huống 1. Bộ lọc dày 2.5mm 2. Giữ bằng các khía ở trên và dưới, lắp từ cả hai bên. 3. Cũng hoạt động tuyệt vời khi không dùng bộ lọc (và thậm chí còn bảo vệ tốt hơn tùy chọn không có ND). Tùy chọn linh hoạt nhất!

2. Tùy chọn: TBS kiểu quá mức cần thiết 1. Nó lớn hơn, nặng hơn, đôi khi kém bền hơn vì nó có một khe cắm riêng. 2. Làm việc lắp/tháo camera khó khăn hơn nhiều.
3. Kiểu thay thế ống kính 1. Những cái này không cần gì đặc biệt, chỉ cần thay ống kính bằng một cái tối hơn!
4. ND trên ống kính 1. Hoạt động.. chỉ là khổng lồ, ít bảo vệ hơn và thường đắt tiền. 2. Để lại một khoảng trống lớn khi quay phim mà không có ND Tất cả các phiên bản/góc nghiêng ND đều được cấu hình theo yêu cầu! Xem Bước 7! ### Bước 4: Vị trí Camera 1. Tiêu chuẩn Cánh quạt có thể trong tầm nhìn Khe dưới đai cỡ lớn (xem bên dưới. thêm tùy chọn bảo vệ bổ sung và giảm rung / jello hình ảnh) * Khung quad của bạn nhận va chạm trực diện, camera va chạm thứ hai.
5. Tiến Cánh quạt ẩn (tùy thuộc vào khung) Khe dưới đai nhỏ (nếu có) * Camera lộ ra nhiều hơn. Ít tốt cho bando bashing.. nhưng mount này cũng cung cấp nhiều sự bảo vệ.
6. Tiến thêm Cánh quạt chắc chắn ẩn Không có tùy chọn khe dưới đai. Camera rất lộ ra phía trước. Có lẽ không tốt nhất cho bando bashing nhưng tuyệt vời cho cinematic. Đây là minh họa cho sự khác biệt.. nhưng vui lòng bỏ qua thân máy ảnh. Tôi chưa làm lại đồ họa này với GoPro 11 Mini:   ### Bước 5: Bu lông & Tùy chọn đế Độ dày đế: * Tiêu chuẩn hiện là 4mm cho những camera lớn hơn này.

• Kiểu bu lông: Kích thước tiêu chuẩn hiện với đầu bu lông 7.2mm được phóng to. Trước đây được gọi là tùy chọn bigboltz, giờ là mặc định. Tuyệt vời cho những thứ như FPV Countersunk Washers nếu bạn muốn thêm sức mạnh / vẻ ngoài. Tùy chọn bu lông vai. * Tuyệt vời cho các sản phẩm như QuadMula PS-3 Spacers đi kèm với khung Quadmula. ### Bước 6: Khe dây đeo, v.v. 1. Khe Dưới đai cho phép có một dây đeo pin tùy chọn quanh camera để bảo vệ thêm khi bị văng và bảo vệ thêm va chạm phía trước. 1. Cũng có vẻ như thực sự giảm jello bằng cách cho phép một diện tích nhỏ hơn để truyền rung động đi qua. Tuyệt vời! 2. Hiện được bao gồm theo mặc định trên các mount tiêu chuẩn. 3. Chưa ai từng gặp sự cố từ khe dây đeo.. gần như không có bất kỳ nhược điểm nào khi bao gồm nó!

2. Hỏi về kích thước tường camera khác nếu bạn muốn. ### Bước 7: Yêu cầu STL! Tham gia discord của tôi để yêu cầu phiên bản tùy chỉnh cụ thể của bạn! Mọi thứ đều được tạo theo yêu cầu với các cài đặt bạn yêu cầu. Tại sao? 1. Các tệp STL trong phần 'files' đã lỗi thời. * Tôi không thể liên tục xuất lại, tải lên và sắp xếp hơn 80 tệp STL sau mỗi lần chỉnh sửa!
3. Chúng không có cấu hình bạn muốn. Bộ lọc ND? Góc không phải 25º? Tùy chọn dưới đai? Đế dày hơn? Tôi không thể tải lên tất cả các biến thể! Vì vậy, hãy yêu cầu nó! Tôi đã thiết lập discord của mình như một hệ thống hàng đợi thú vị. Tôi sẽ gửi cho bạn tệp STL tùy chỉnh của bạn trong vòng chưa đầy 24 giờ, thường là ngay lập tức. ### Bước 8: Cài đặt in * In bằng sợi TPU, từ từ

• Sử dụng hỗ trợ cây nếu trình cắt lớp của bạn hỗ trợ nó
• In tốt nhất khi đặt nghiêng (như được định hướng trong STL).
• Sử dụng 2 đường viền cho hầu hết các thiết lập. 3 đường viền cho bando bashing.
• Infill: Sử dụng 20 - 30% infill. 20% infill dạng gyroid cho các thiết lập cinematic / long range. 25 - 30% infill dạng cubic cho bando bashing * Thực sự không nên vượt quá 30% infill, nó chỉ làm tăng thêm trọng lượng nhưng không có lợi ích về độ bền Cũng xem phần makes để biết mẹo của người dùng khác! ### Bước 9: Cắt cửa USB/SD & các đường cắt giảm ứng suất Để hỗ trợ việc in, cửa USB/SD được giữ nguyên nhưng có thành mỏng. Nếu bạn muốn truy cập thẻ SD / cổng USB khi ở bên trong vỏ thì hai đường cắt (tô màu đỏ) hoạt động cùng với khu vực bản lề tích hợp để cho phép mở dễ dàng! Tương tự đối với đường cắt giảm ứng suất dưới ống kính. Nó được thiết kế để dễ dàng đưa camera vào/ra hơn. Nếu bạn gặp sự cố, hãy thử cắt vị trí được đánh dấu này! ### Bước 10: Đăng các bản make của bạn! Xin vui lòng đăng chúng! Thật đấy! Chụp ảnh bằng điện thoại bằng mount phối màu tuyệt đẹp của bạn trong tất cả vinh quang của nó và khoe nó ra! Thêm vào đó, nó thực sự giúp quảng bá thiết kế này ra thế giới. ### Chia sẻ & Giấy phép & Các thứ khác Điều CUỐI CÙNG tôi muốn làm là hạn chế bất kỳ ai chia sẻ. Nhưng. XIN VUI LÒNG chia sẻ liên kết đến trang printables này, không phải tệp STL. Đây là lý do tại sao: 1. Thiết kế này đang được phát triển tích cực. Các tệp STL SẼ THAY ĐỔI và tốt hơn.

2. Tài liệu ở đây rất quan trọng, và tôi chắc chắn sẽ có những thứ tôi sẽ bổ sung khi nhận được phản hồi.
3. Cộng đồng rất quan trọng, tôi muốn mọi người liên hệ và tham gia discord chứ không phải tải xuống một vài tệp STL và tự làm.
4. Thật là một hành động thật tệ khi đăng lại đồ của nhà thiết kế. Tôi đã dành rất nhiều thời gian để tạo, thử nghiệm và ghi lại điều này và phần thưởng duy nhất của tôi là bộ đếm 'like' nhỏ ngu ngốc, bộ đếm lượt tải xuống và ảnh/câu chuyện từ người dùng. ĐỪNG CƯỚP ĐI NIỀM TỰ HÀO DUY NHẤT CỦA TÔI Giấy phép thực tế là Creative Commons (4.0 Quốc tế) Ghi công—Phi thương mại—Chia sẻ tương tự. Nếu bạn muốn in thương mại cái này thì hãy liên hệ với tôi bằng tin nhắn trực tiếp trên discord và chúng ta có thể trao đổi. Bay chuyên nghiệp sử dụng thiết kế của tôi thì được – mặc dù vui lòng cân nhắc quyên góp để hỗ trợ công việc của tôi!
