Hộp Shelly v2 + Phụ kiện

Tác giả wolf3D_1134371

Lượt tải: 917
Lượt thích: 96
Lượt coi: 3.862
Bản remix: 0
Bình luận: 10

Tải tất cả (.zip)· 19 file · 8,1 MB· 8,1 MB

File 19 8,1 MB

ShellyV2_divplate2_1766197471.stpSTP · 31,7 KB
ShellyV2_mounting_plate_v1_1766197472.stpSTP · 86 KB
ShellyV2_base_1766197473.stpSTP · 240,8 KB
ShellyV2_divplate1_1766197473.stpSTP · 44,4 KB
ShellyV2_lid_high_1766197474.stpSTP · 265,4 KB
ShellyV2_cable_clip_1766197476.stpSTP · 29,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #152557
Danh mục: DIY
Ngày đăng: 03/12/2025
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: case
shelly
shellyplus1pm

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Hộp cho Shelly Plus 1PM & Shelly Plus AddOn Nếu không có phụ kiện Shelly, vui lòng sử dụng Hộp Shelly v2.

Các bộ phận có cùng tên là giống hệt nhau. Hộp này dùng để cố định chắc chắn thiết bị Shelly Plus 1PM và phụ kiện Shelly Plus AddOn. Hộp tạo ra sự tách biệt an toàn giữa khu vực điện áp cao và khu vực điện áp thấp (cảm biến). Có thể kết nối tối đa bốn cảm biến, ví dụ: cảm biến nhiệt độ, độ ẩm, kỹ thuật số và tương tự. Vui lòng tham khảo hướng dẫn phụ kiện để biết số lượng chính xác. ##### Bao gồm: * 1x hộp (phần đáy)

2x vách ngăn
1x nắp
2x kẹp để siết cáp
2x bảo vệ chống gập cáp (tùy chọn, xem bên dưới)
Kẹp để đóng (điện áp cao)

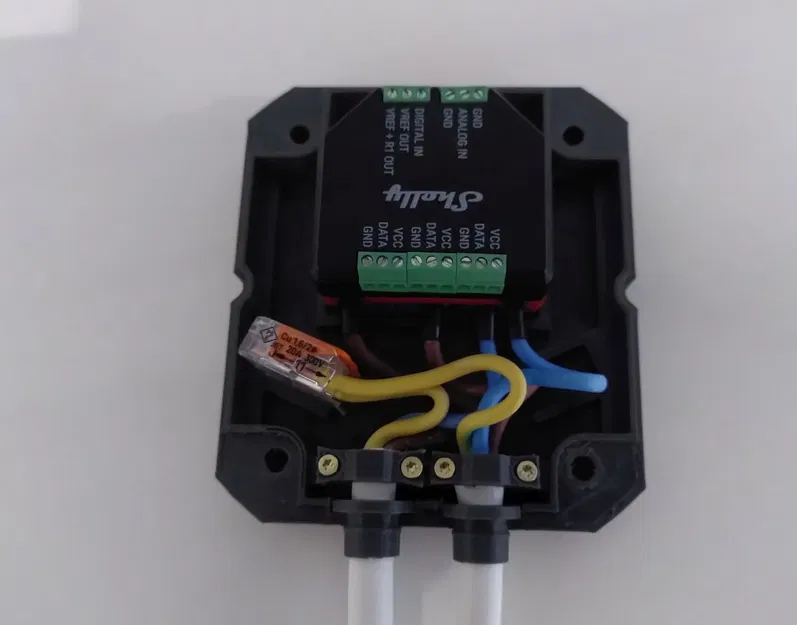

Kẹp để đóng (điện áp thấp) ##### Lắp ráp Kết nối Shelly Plus 1PM và Plus AddOn rồi lắp vào hộp. Kết nối khu vực điện áp cao
Lắp vách ngăn
Kết nối khu vực điện áp thấp (cảm biến).
Đóng hộp
##### Cần những thứ sau: * 4x vít đầu trụ DIN912 M4x20
4x đai ốc DIN 934 M4
4x vít đầu chìm M2x16 (hoặc tương tự)
2x bảo vệ chống gập KM4 (tùy chọn) * Đường kính trong khoảng 6,4mm * Phần eo 9,5 x 2,4
Tối đa 2 kẹp Wago 221-413

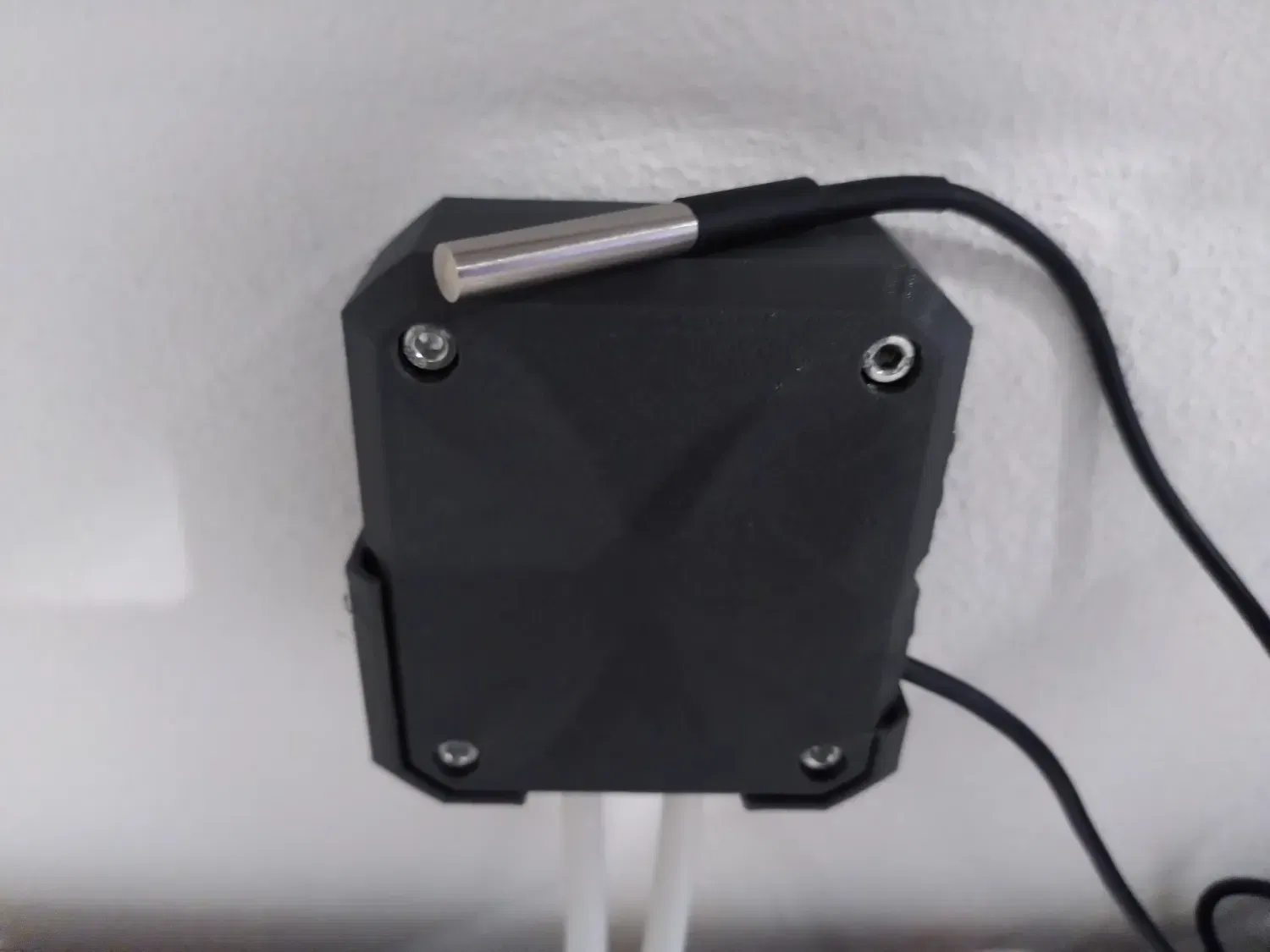

Tối đa 2 kẹp Wago 221-412 ##### Lắp trên tường: a) Tấm đế lắp đơn giản: * Gắn 4 đai ốc (M4) vào tấm đế.
Vít tấm đế lên tường (2-4 vít đầu chìm M5)
Sau đó, vặn toàn bộ hộp vào tấm đế (M4x25) b) Với giá đỡ tường: * Trước tiên, gắn giá đỡ tường lên tường.
Vít bằng 2-4 vít đầu chìm M5
hoặc bằng các kẹp adapter, ví dụ để gắn nam châm Kẹp adapter: * để gắn nam châm dành cho nam châm tròn 10x3, vui lòng tạm dừng in và chèn vào.
Adapter cho case máy tính qube-500 xem tại đây
.... còn nhiều nữa đang được phát triển
để tạo kẹp adapter của riêng bạn: ShellyV2_adapter_base.stp ##### Ghi chú khi in: tất cả các bộ phận đều có thể in được mà không cần cấu trúc hỗ trợ. Vui lòng chú ý đến cách căn chỉnh khi in các bộ phận này: ShellyV2_mounting_plate_v2_high.stl ShellyV2_adapter_……..stl Cập nhật! Bản Remix hiện đã có sẵn Tôi đã bật tính năng Remix cho mô hình 3D này!
Các tệp step cần thiết đã được tải lên và có thể được sử dụng theo ý muốn.
