Vỏ Hộp Shelly v2

Vỏ Hộp Shelly v2 Vỏ hộp Shelly v2 tương thích với Vỏ Hộp Shelly Ngoài ra còn có tùy chọn để gắn trên tường (vít, nam châm, ...) Chỉ cần làm lại các bộ phận của vỏ hộp. Nếu sử dụng Shelly Plus AddOn, vui lòng sử dụng Vỏ Hộp Shelly v2+AddOn.

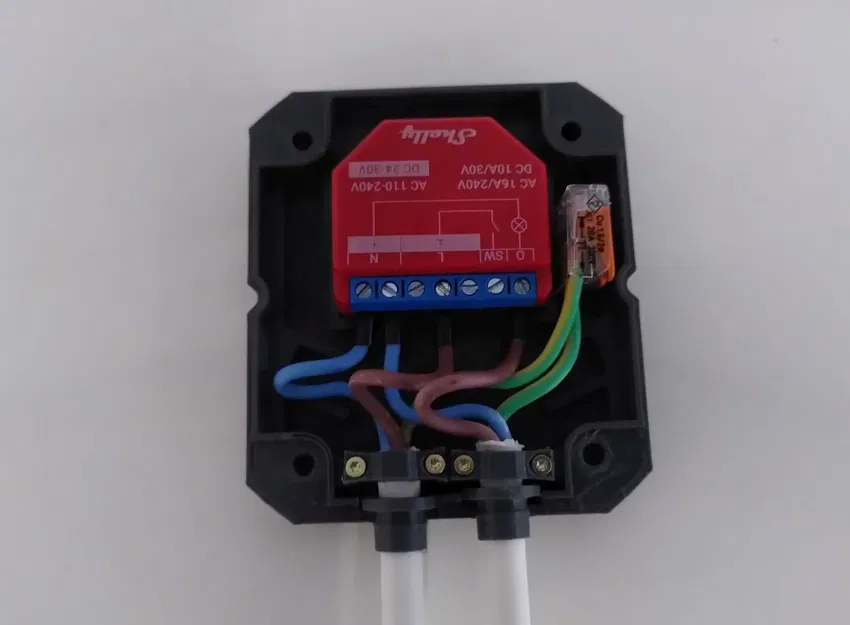

Các bộ phận có cùng tên là giống hệt nhau. Vỏ hộp được dùng để giữ chắc các thiết bị Shelly Plus:
Shelly Plus 1PM, Shelly Plus 1, Shelly Plus 2PM, Shelly Plus i4 và các thiết bị có kích thước tương tự. ##### Bao gồm: * 1x vỏ hộp (phần đáy)

• 1x nắp
• 2x kẹp để giữ dây cáp
• 2x chống gập dây cáp (tùy chọn, xem bên dưới) ##### Cần những thứ này: * 4x vít đầu trụ DIN912 M4x20
• 4x đai ốc DIN 934 M4
• 4x vít đầu chìm M2x16 (hoặc tương tự)
• 2x chống gập KM4 (tùy chọn) * Đường kính bên trong khoảng 6.4mm * Phần eo 9.5 x 2.4
• 1-4 kẹp Wago 221-413(412) ##### Gắn trên tường: a) Tấm đế gắn đơn giản: * Gắn 4 đai ốc (M4) vào tấm đế.
• Vít tấm đế lên tường (2-4 vít đầu chìm M5)

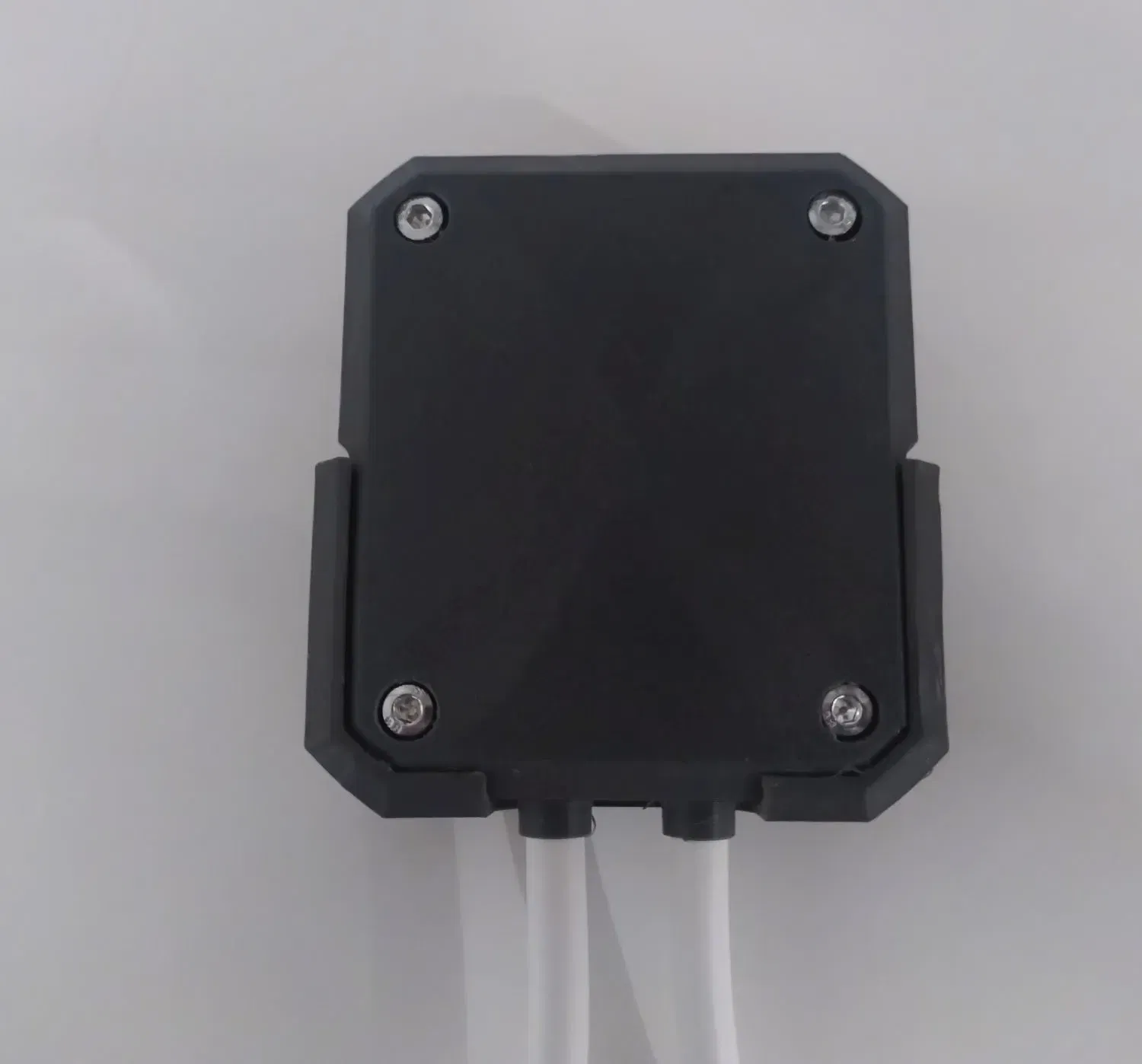

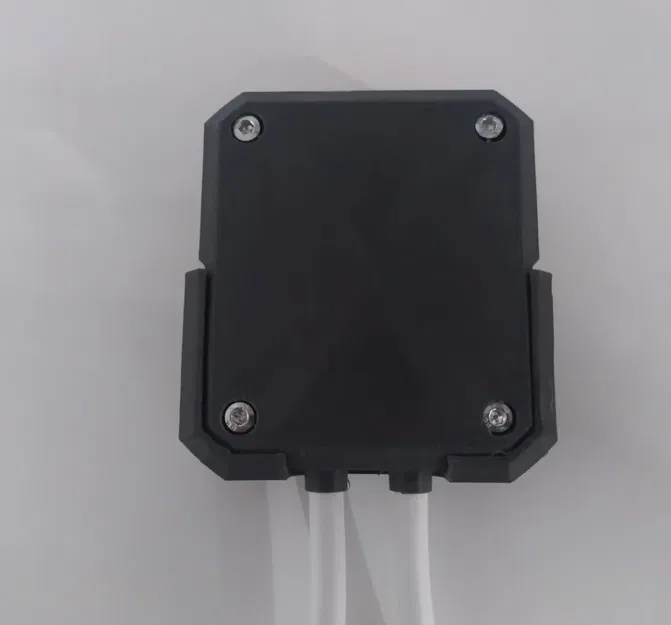

• Sau đó, bắt toàn bộ vỏ hộp vào tấm đế (M4x25) b) Với giá đỡ tường: * Trước tiên, gắn giá đỡ tường lên tường.
• Vít với 2-4 vít đầu chìm M5
• Hoặc với các kẹp chuyển đổi, ví dụ: để gắn bằng nam châm Adapter clips: * để gắn bằng nam châm cho nam châm đĩa 10x3, vui lòng tạm dừng in và chèn vào
• Adapter cho thùng máy tính qube-500 xem tại đây
• .... nhiều cái khác đang được phát triển
• để tạo adapter clips của riêng bạn: ShellyV2_adapter_base.stp ##### Lưu ý khi in: Tất cả các bộ phận đều có thể in được mà không cần cấu trúc hỗ trợ Vui lòng chú ý đến cách căn chỉnh khi in các bộ phận này: ShellyV2_mounting_plate_v2_low.stl ShellyV2_adapter_……..stl Cập nhật! Đã có bản Remix Tôi đã cho phép Remix cho mô hình 3D này!
  Các tệp định dạng STEP cần thiết đã được tải lên và có thể được sử dụng tùy thích.
