Vỏ Raspberry Pi Zero W kèm Camera

Đây là phiên bản làm lại của Vỏ Raspberry Pi Zero WiFi Camera của Dimwit-Dave. Mình rất thích cái vỏ nhỏ gọn mà anh ấy đã nhét vừa Pi và camera vào, nhưng mình có Pi Zero W và Camera V2, các lỗ gắn camera hoặc bo mạch không khớp với mình nên mình đã sao chép thiết kế tuyệt vời của anh ấy và chỉnh sửa cho vừa với Pi và Camera của mình.

Mình chỉ sử dụng cái này với MotionEyeOS nên ~Case.stl chỉ có một khe hở cho nguồn... còn ~Case 2.stl có khe hở cho hai cổng còn lại.

Lưu ý - Cái này sẽ không hoạt động với cáp camera 40mm ngắn.

19/4/18 - Theo yêu cầu, mình đã thêm một vài file STL mới "có thể dùng được với Hệ Thống Gắn Kết Module này" (https://www.thingiverse.com/thing:2194278)

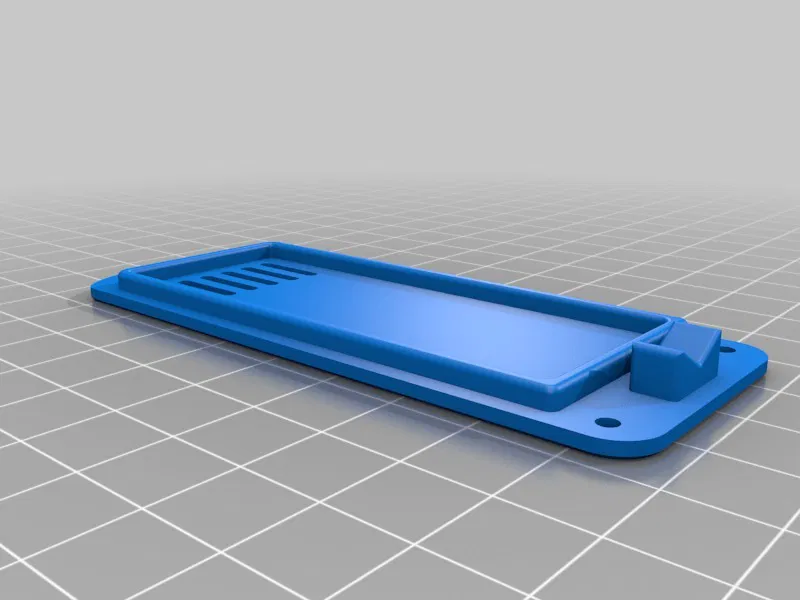

Pi Zero Case Arm Mount.STL là một vỏ hoàn toàn mới có thể gắn trực tiếp. Pi Zero Case Cover Arm.STL và Pi Zero Arm.STL có thể được dán lại với nhau bằng keo siêu dính và gắn theo cách đó.

Xin lưu ý.... mình chưa tự mình thử in hai bộ phận mới này.

6-4-18 = Đã sửa file Pi_Zero_Case_Arm_Mount.STL để có khe hở cho phần giữ đai ốc trên các nắp (nên bây giờ bất kỳ nắp nào cũng sẽ vừa.)

Cài Đặt In

Rafts:

Không

Supports:

Không

Resolution:

.20

Infill:

20%

Hướng Dẫn

Vỏ & Nắp.

Phần Cứng Cần Thiết = (8) ốc 2-56 x 1/4", (4) ốc 2-56" x 1/8", và 1 đai ốc 1/4-20.

Gắn camera bằng ít nhất (2) ốc 2-56 dài 1/8". (Mình chỉ cắt bớt và mài phẳng vài con ốc 1/4" vì đó là tất cả những gì mình tìm được ở cửa hàng.)

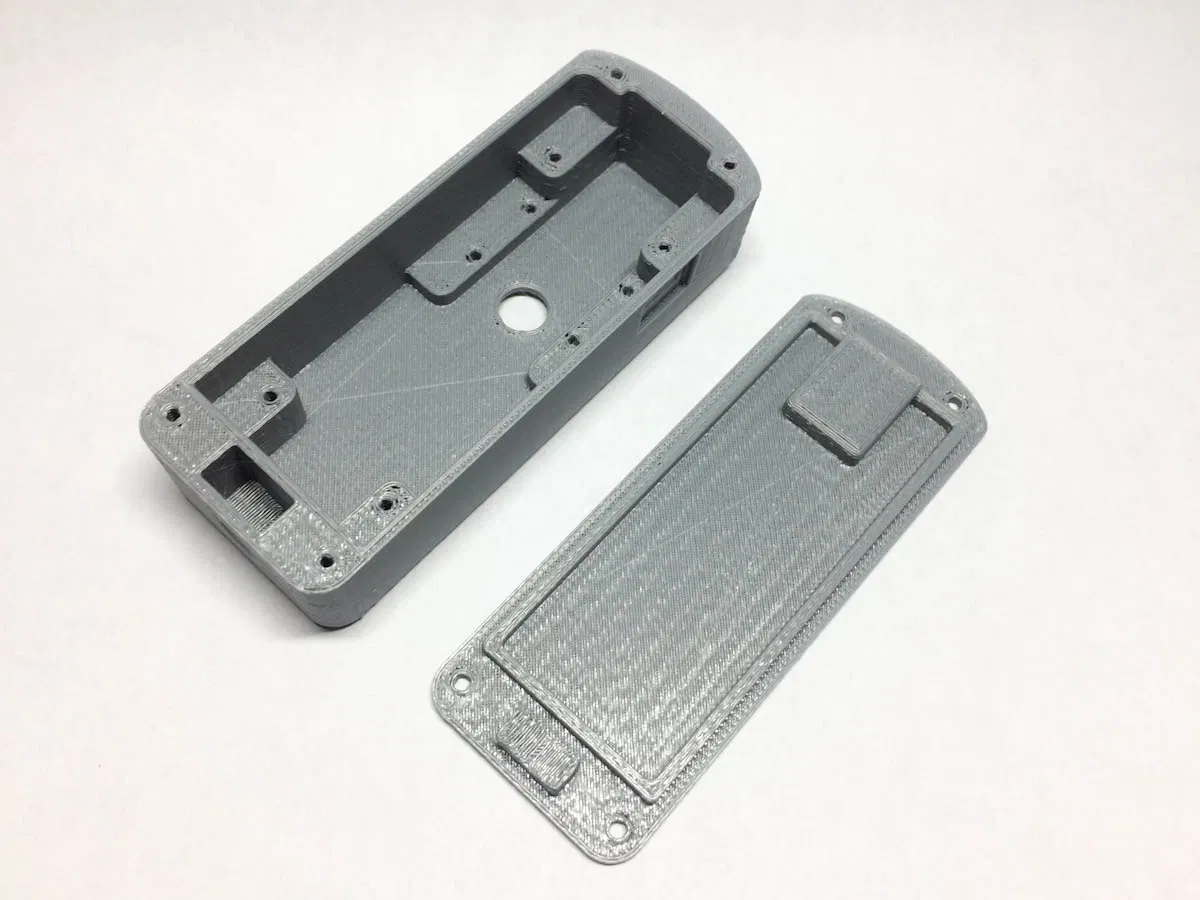

Đặt bo mạch vào vỏ sao cho cáp ruy băng nằm như hình.

Gắn bo mạch vào vỏ bằng ít nhất (2) ốc 2-56 dài 1/4" và đặt đai ốc vào khe dưới.

Gắn nắp bằng 4 con ốc 2-56 dài 1/4".

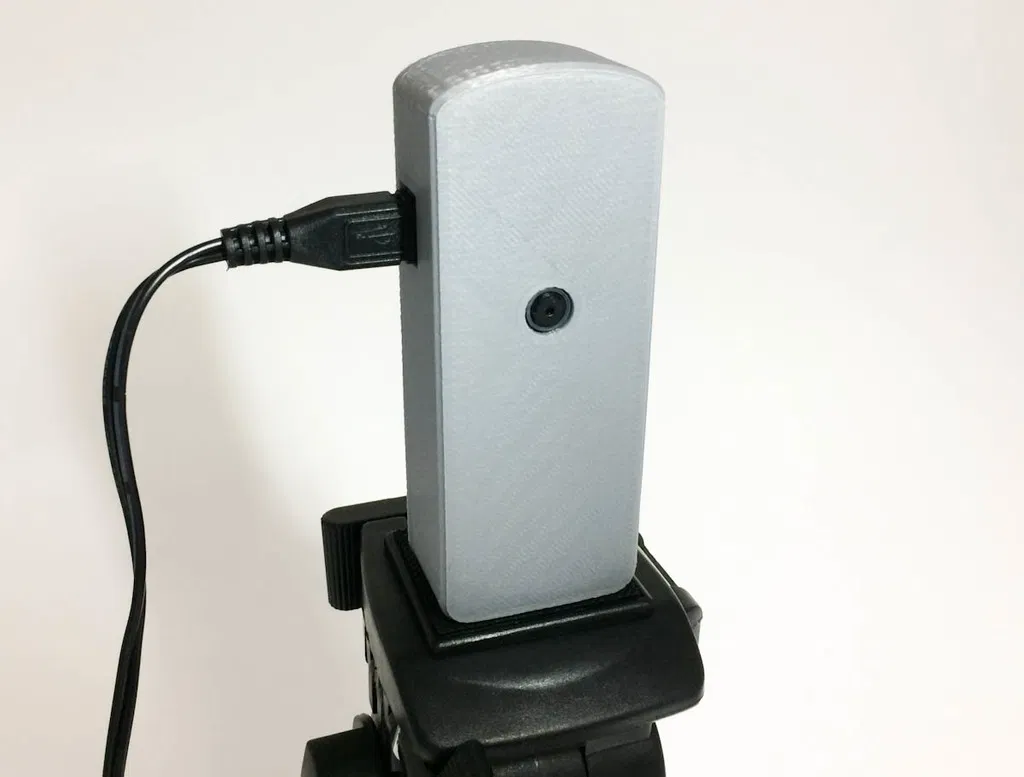

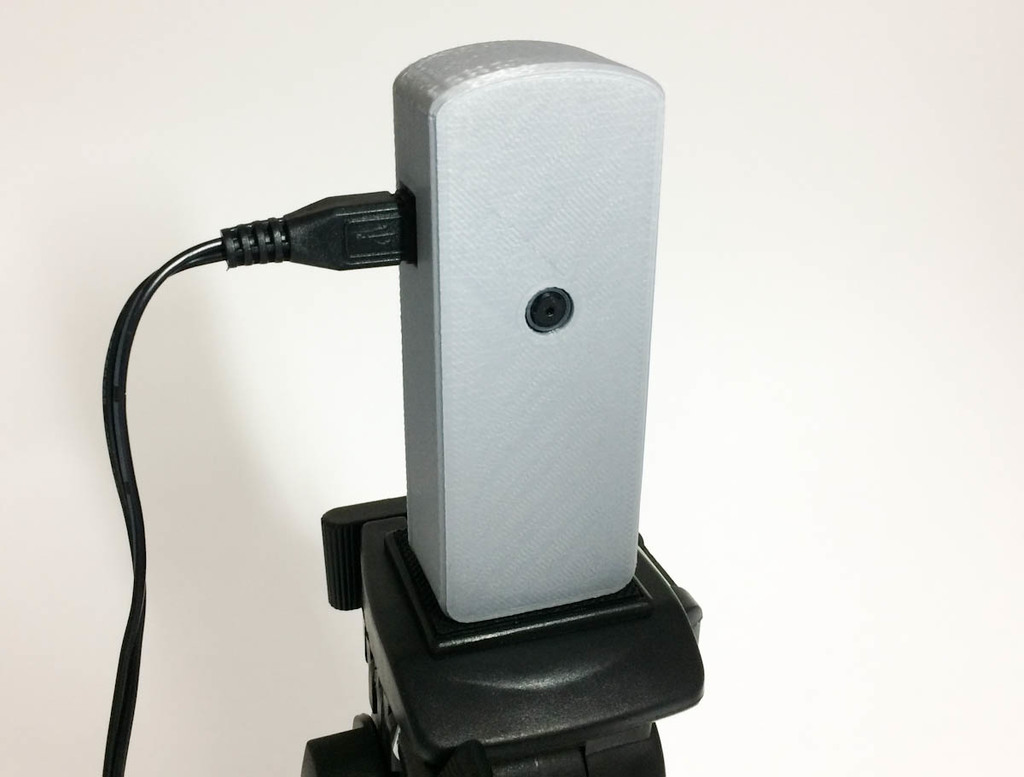

Bây giờ vỏ có thể được treo bằng ốc vít bằng khe ở phía sau nắp hoặc gắn vào tripod bằng đai ốc.
