Vỏ Raspberry Pi Zero 2 W kèm Camera Module v3

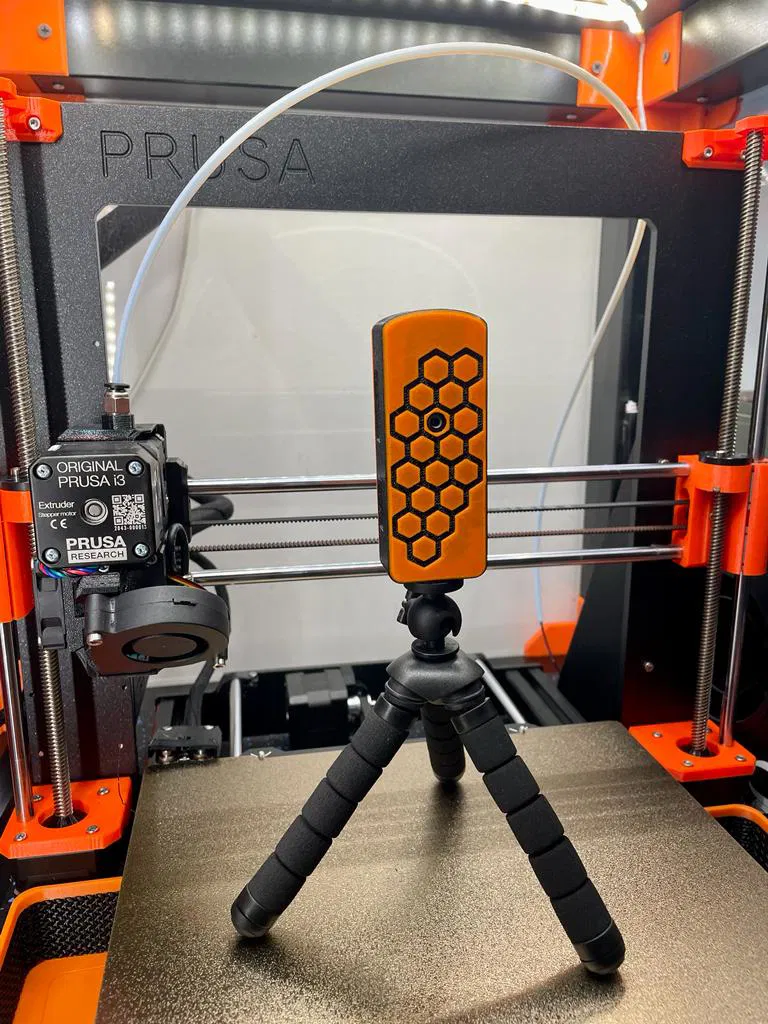

Tui đã dành nhiều thời gian để tìm kiếm cái vỏ (case) tốt nhất cho Raspberry Pi Zero 2 W và Camera Module 3 lấy nét tự động để stream máy in 3D của mình.

Tất cả các mẫu tui tìm được đều có những điểm chưa ưng ý, nên tui quyết định lấy một mẫu về chỉnh sửa lại và làm cho nó hoàn thiện hơn.

• Kích thước được điều chỉnh cho phù hợp với dòng camera mới hơn (và lớn hơn) của Raspberry.
• Camera được đặt sao cho luôn bảo vệ ống kính.
• Thiết kế lại lỗ phía trước và thêm vẻ ngoài hiện đại để phù hợp với máy in 3D và vỏ máy của tui.
• Chỉnh sửa phần phía sau để thông gió cho các bộ phận quan trọng nhất, đồng thời giữ cho mẫu mã vẫn thời trang.

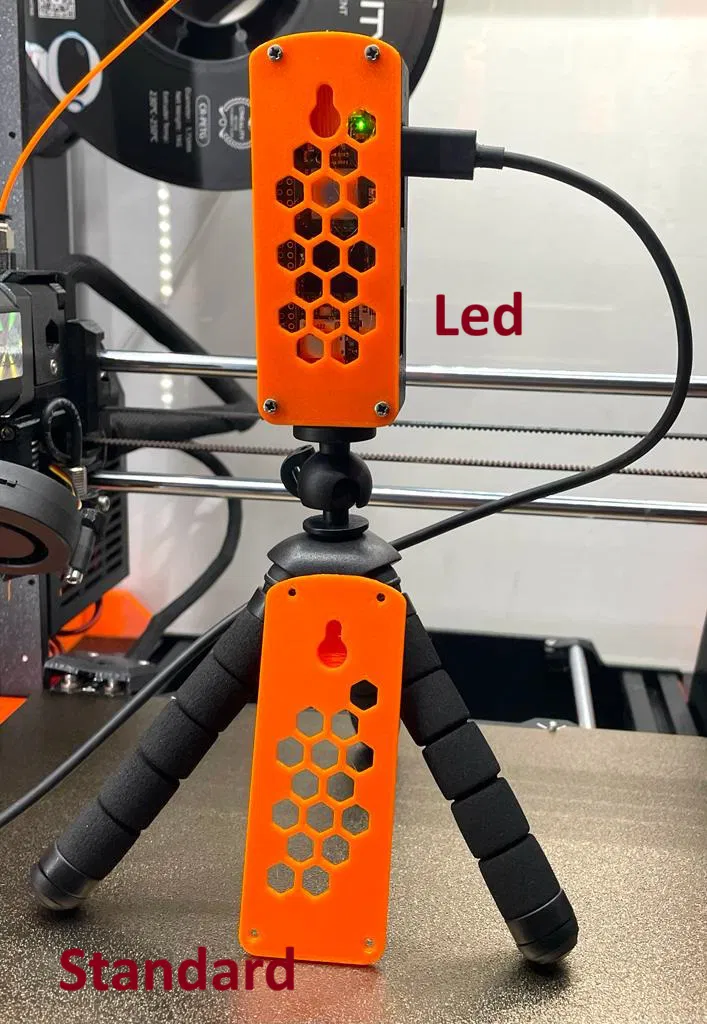

• ***Cập nhật: Có hai phiên bản cho nắp sau. Phiên bản LED có lỗ cắm để nhìn trực tiếp đèn LED trạng thái, trong khi phiên bản tiêu chuẩn che đi đèn LED sáng.

Tui tìm thấy mẫu cũ này (2017) đủ nhỏ gọn nhưng có đủ không gian để bạn không phải lo lắng về việc thông gió hay dây cáp ruy băng bị hỏng. Việc lắp vào và tháo Raspberry Pi ra cũng rất dễ dàng.

Điểm tui không thích lắm là bạn cần phải dùng loại ốc vít cụ thể, nhưng Lowe's, Home Depot và Amazon đều có bán. Tuy nhiên, điều đó cũng đáng giá vì nếu vỏ máy rơi khỏi bàn, các linh kiện điện tử sẽ không bị văng ra ngoài (trong mắt tui, đây là một sự bảo vệ rẻ tiền).

Chủ yếu tui dùng thiết lập này trên tripod mini, nhưng tui quyết định giữ lại lỗ treo tường để tăng tính linh hoạt.

Hy vọng các bạn thích nó. Nếu có bất cứ điều gì bạn muốn tui thay đổi hoặc cải thiện, hãy cho tui biết. Tui sẽ rất vui lòng thực hiện.

::::::PHẦN CỨNG::::::

(8) ốc 2-56 x 1/4", (Camera & bo mạch Raspberry)

(4) ốc 2-56" x 1/8", (Nắp sau)

***Tùy chọn: (12) M2 x 4mm (chiều dài tối thiểu)

(1) đai ốc 1/4-20, (để gắn vào Tripod)

Lưu ý: Đối với lắp đặt bán vĩnh viễn, nếu bạn không có ốc vít, bạn có thể dùng keo silicone nóng. Chỉ cần cẩn thận không bôi silicone trực tiếp lên các bộ phận để dễ dàng tháo gỡ.

::::::Cáp từ bo mạch Raspberry đến camera::::::

Cáp ruy băng linh hoạt dài 150mm
