Giá đỡ BIQU H2 Siêu Mỏng (Tương thích MAD) - Ender 3

Reclaim bị mất khối lượng xây dựng trên Ender 3 của bạn với giá treo mỏng nhất ngoài kia! Giá treo này chỉ dày 5 mm trong khi vẫn đủ cứng để xử lý gia tốc tương đối nhanh mà không bị chao đảo quá nhiều.
Giá treo quạt có thể tháo rời giúp H2 khó có thể phục vụ dễ dàng hơn một chút và cho phép bạn có hai màu để phù hợp với thẩm mỹ của bạn.

Mô hình này được thiết kế đặc biệt để hoạt động với ống dẫn khí mô -đun của Perdy cho Biqu H2, ||||||| Cập nhật:

26/08/23 - Đã thêm các phiên bản không có rãnh nơi quạt gắn kết. Việc lắp ráp sẽ dễ dàng hơn vì độ thanh thải chặt chẽ (sau đó bạn có thể trượt giá treo quạt vào như khớp nối), nhưng nó có thể dẫn đến việc gắn ít cứng hơn.

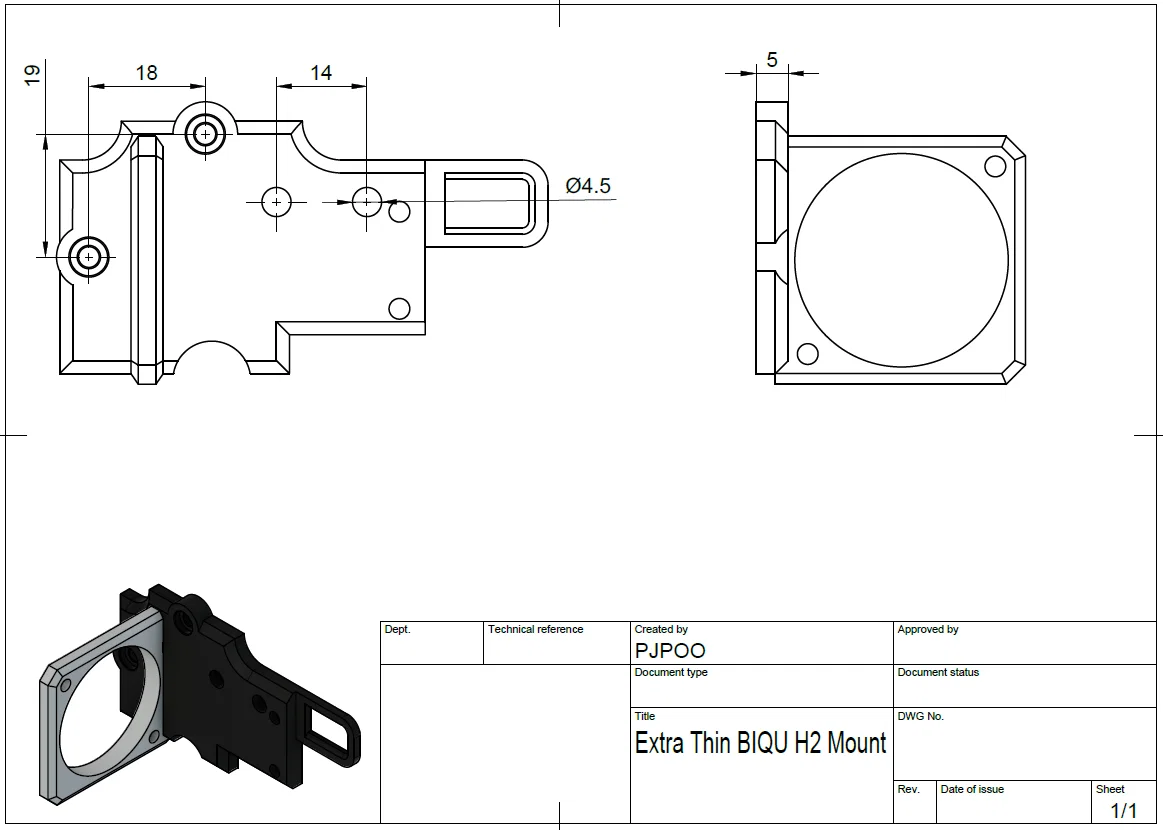

24/02/23 - Đã thêm bản vẽ trực giao để trực quan hóa các phép đo dễ dàng hơn.

Đề xuất cài đặt in

Tệp "Núi H2" sử dụng các cây cầu hy sinh để tránh hỗ trợ.

0,15mm Chiều cao lớp (| Không hỗ trợ

• 100% thông tin cho độ cứngTôi đã sử dụng PLA vì nó khá cứng nhắc, tuy nhiên, ASA hoặc nylon có thể là lựa chọn tốt hơn.Phần cứng
• Các ốc vít đầu nút 4x 6-8mm m3 (6 và 8 mm đều hoạt động tốt)
• 2x 20 mm m3 ốc vít đầu
• Các bước lắp ráp

Sử dụng một tuốc nơ vít hoặc tương tự, phá vỡ các cây cầu hy sinh ở phía sau của thú cưỡi.

• Chai chặt tấm gắn vào H2 bằng hai ốc vít 6 m3 đầu tiên. (Nhét dây nhiệt và dây nóng phía sau tab để quản lý cáp)

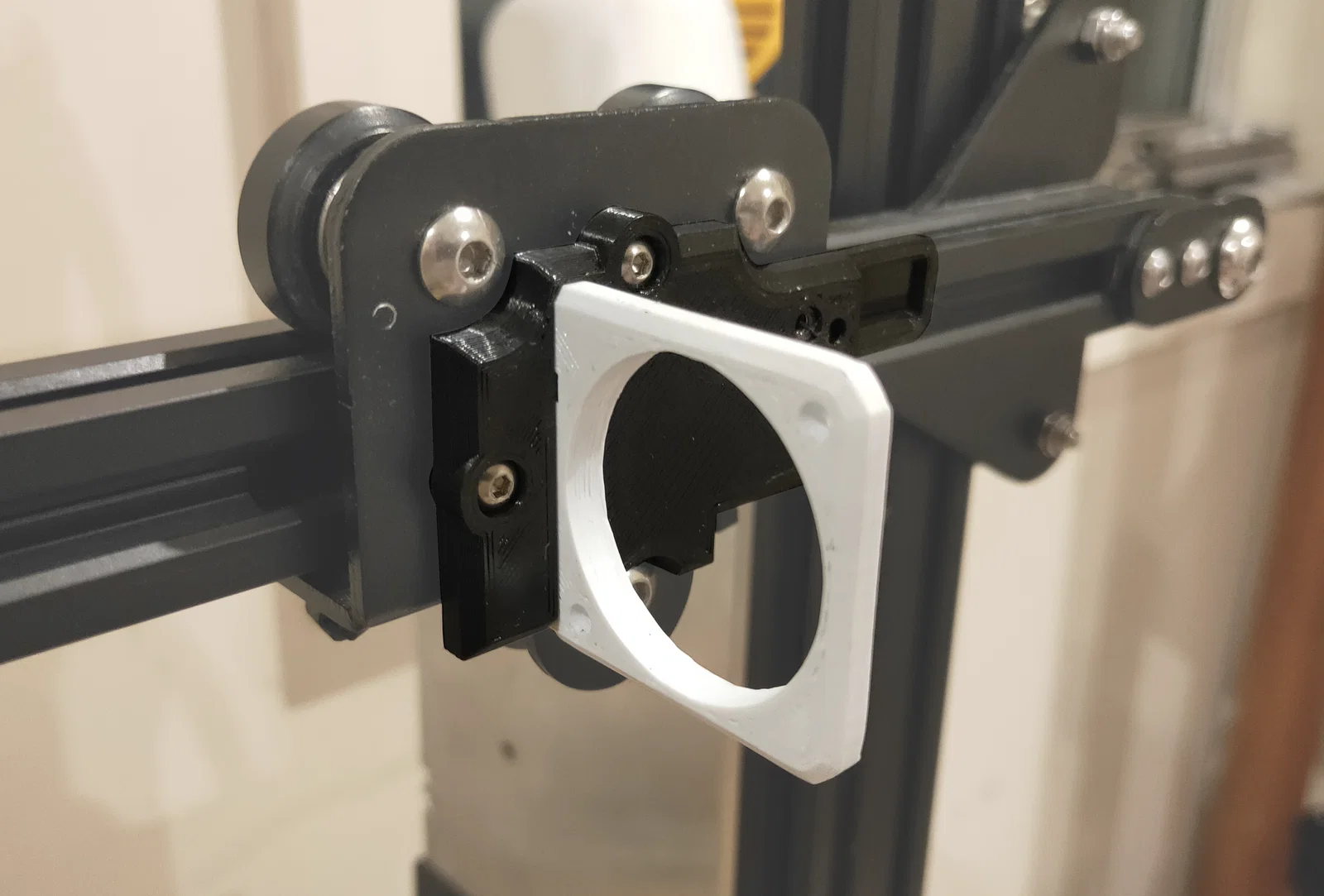

• Đặt lắp ráp vào tấm ốp ender 3.

Chai chặt tấm in vào tấm đệm kim loại với hai ốc vít 6 m3 khác.

Bắt đầu ở một góc, chèn giá treo quạt. (Nó có thể giúp trượt giá treo vào tấm một vài lần để nới lỏng khớp trước)

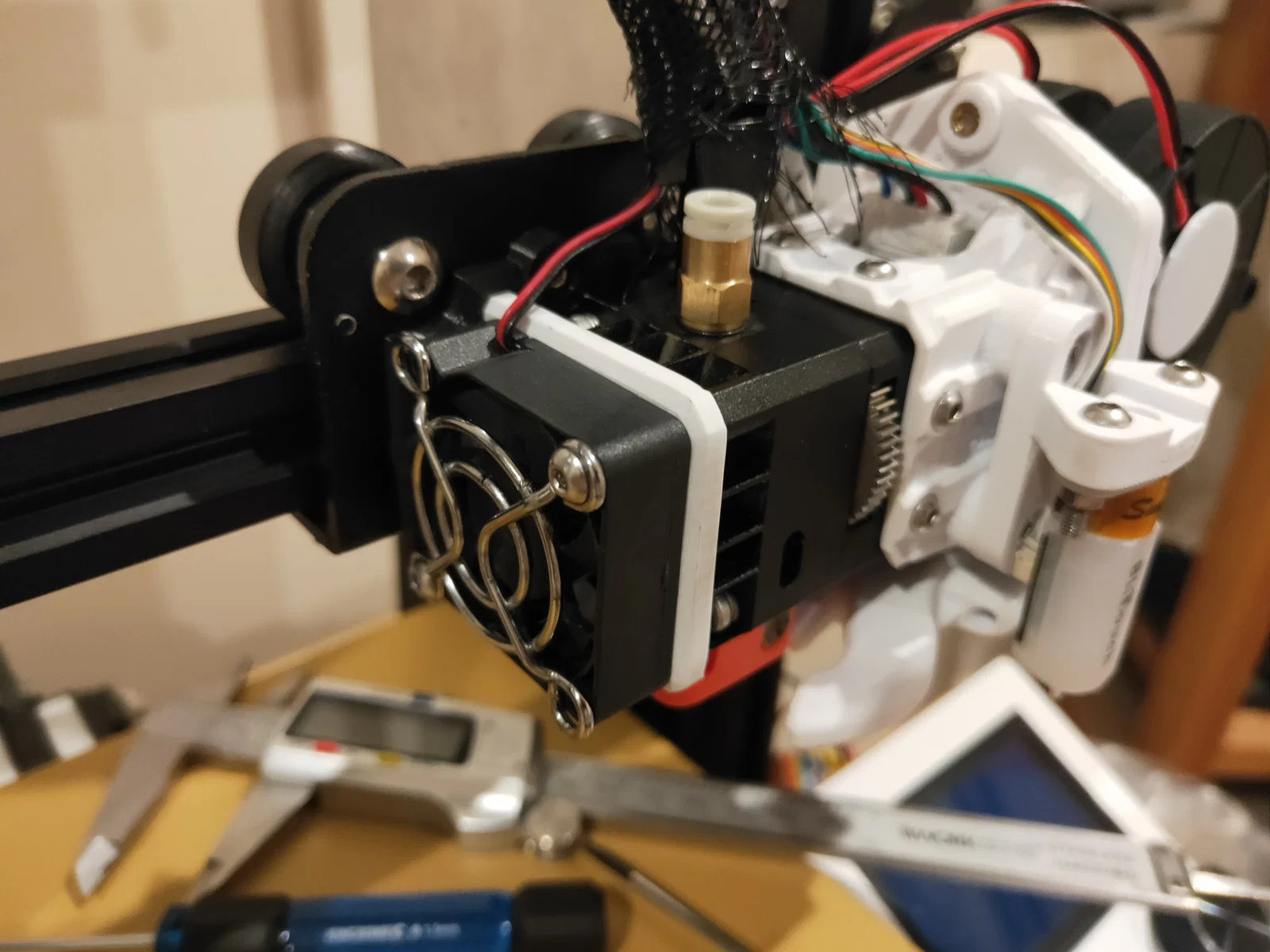

Chai chặt quạt vào H2 bằng hai ốc vít 20 mm m3.

Lưu ý

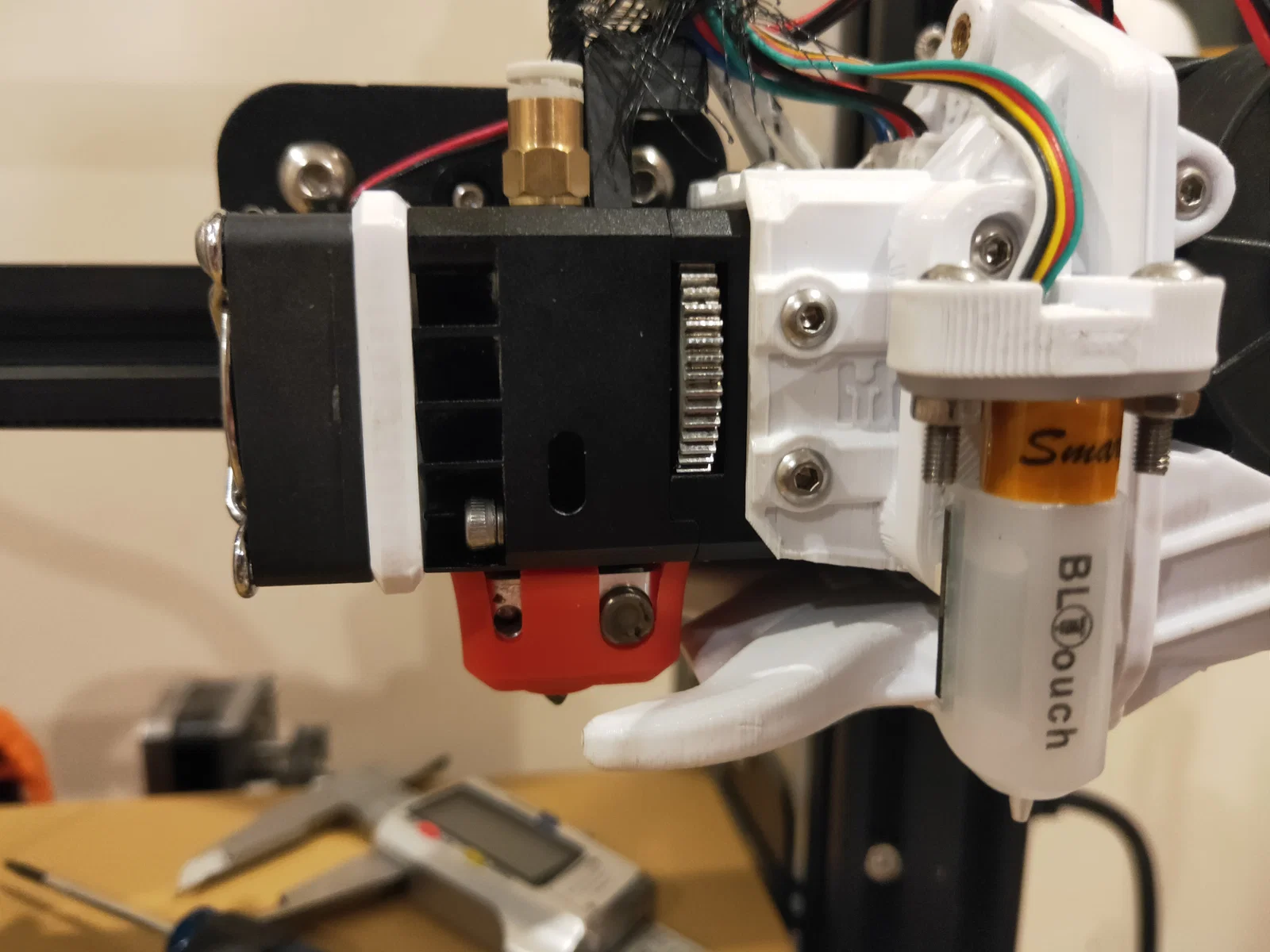

Vì tấm này quá mỏng, ống MAD không thể xóa bộ căng đai (ít nhất là trên Ender 3 Pro) làm giảm khối lượng xây dựng. Sử dụng một con dao nóng, tôi cắt một khe cắm để cho lắp ráp ống xóa cơ chế căng. Nó không đẹp nhưng nó hoạt động

Starting at an angle, insert the fan mount. (It may help to slide the mount into the plate a few times to loosen the joint first)

Tightly fasten the fan to the H2 with the two 20mm M3 screws.

Note

As this plate is so thin, the MAD duct cannot clear the belt tensioner (at least on the ender 3 pro) which reduces build volume. Using a hot knife I cut a slot to let the duct assembly clear the tensioner mechanism. It ain't pretty but it works
