Đế Raspberry Pi 5 - Vỏ Dành Cho Maker

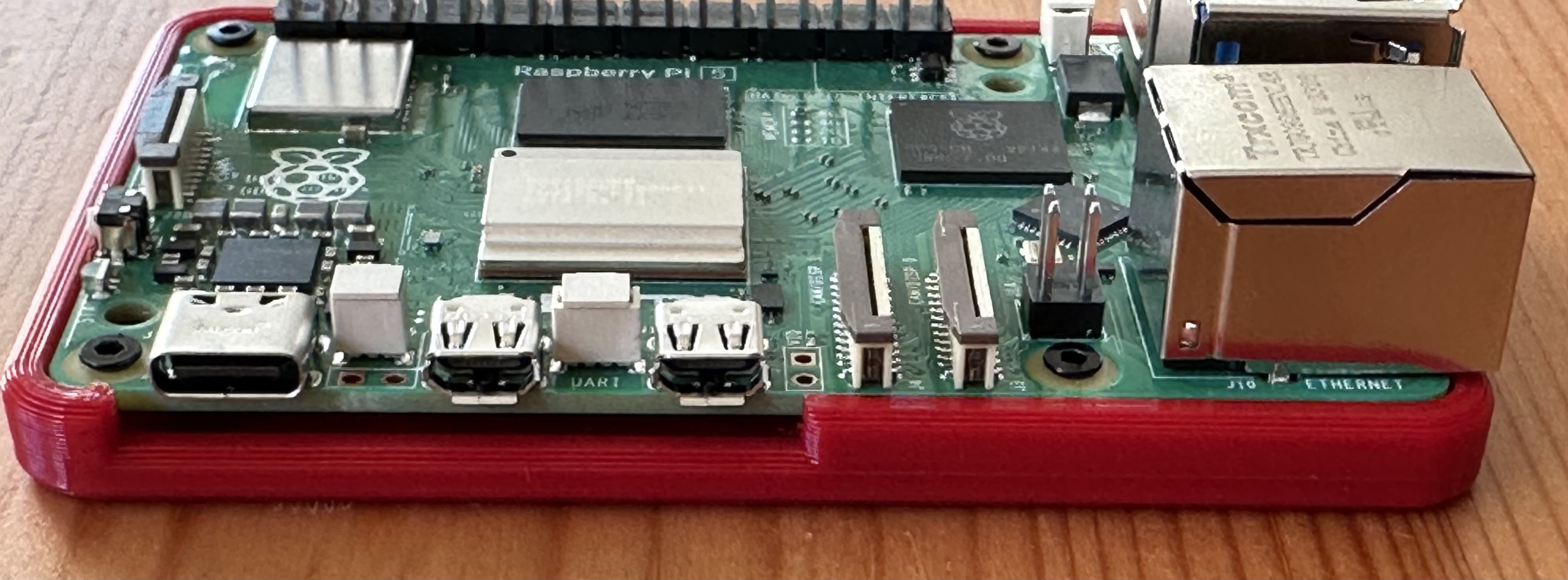

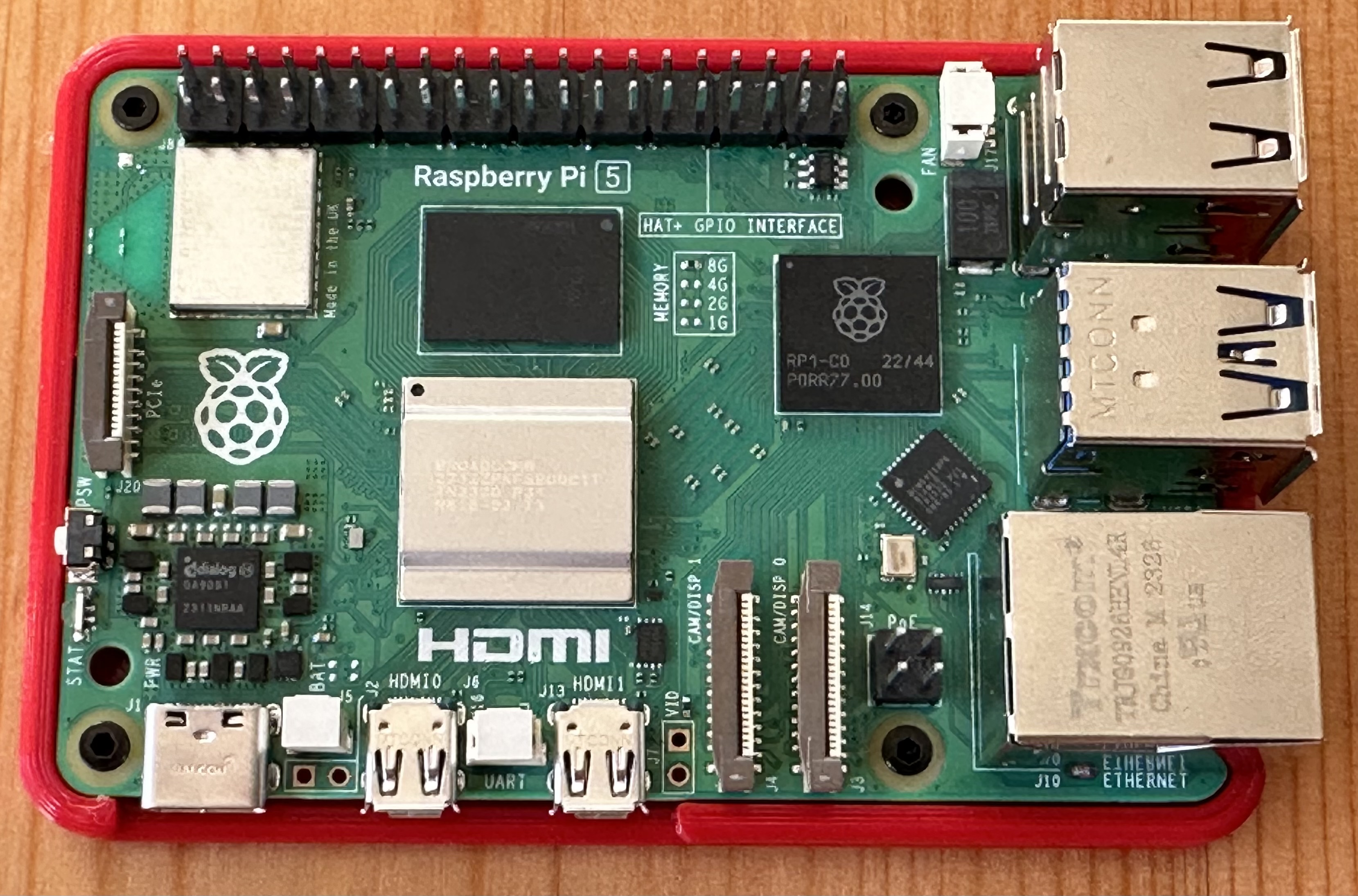

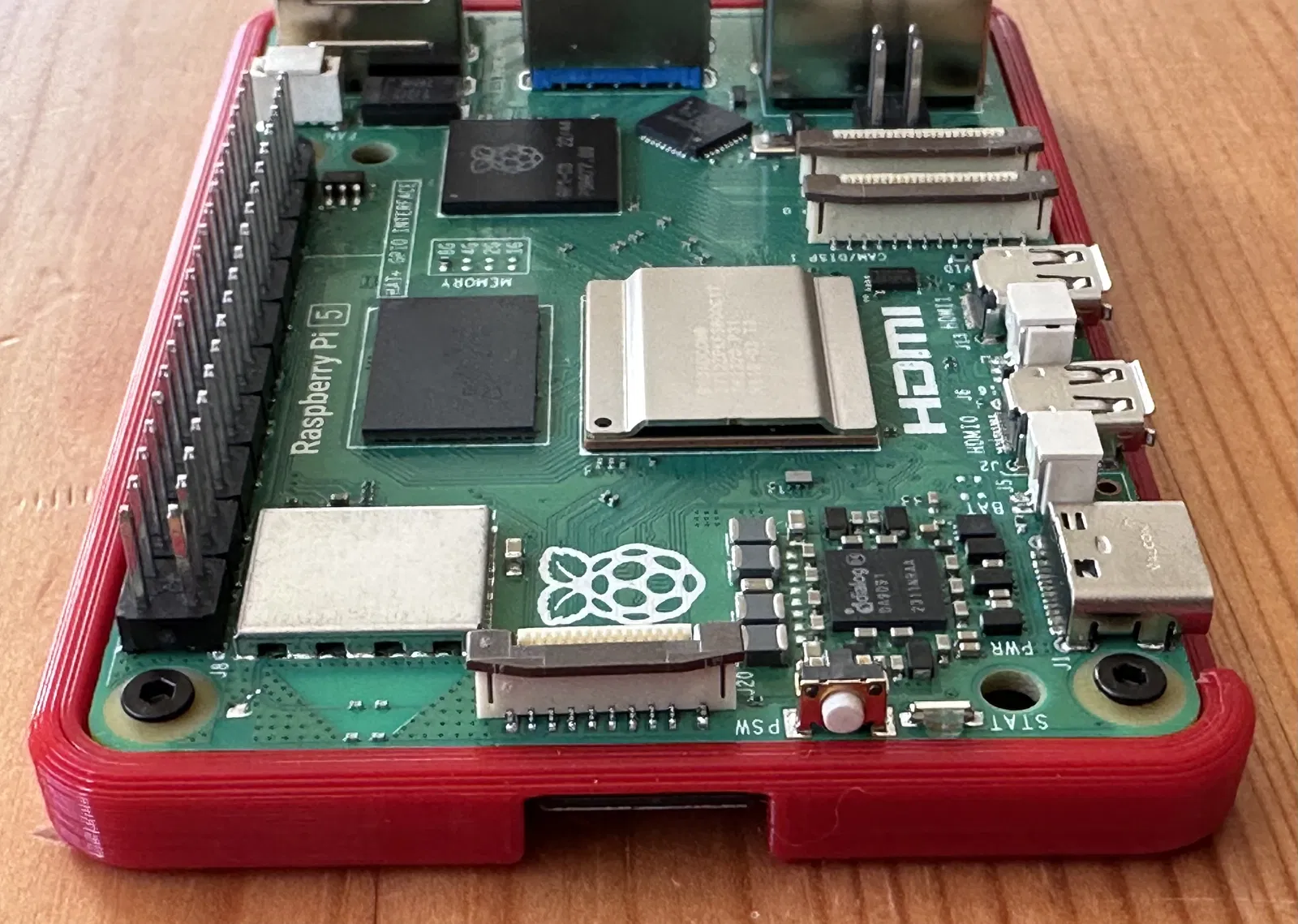

Đây là một cái đế hoặc vỏ cho Raspberry Pi 5. Đây chỉ là phần dưới, nó được thiết kế cho các maker nên tất cả các cổng đều dễ dàng truy cập. Như bạn thấy, có các khe cắt cho nguồn và HDMI. Thẻ SD có thể dễ dàng truy cập từ phía dưới. Công tắc reset cũng dễ dàng truy cập.

KHÔNG có phần trên. Nó dành cho các maker truy cập tất cả các ổ cắm và cổng trong khi giữ cho bàn làm việc và Raspberry Pi 5 của bạn sạch sẽ và không bị hư hại.

Có khoảng trống dưới bo mạch, vì vậy nếu bạn muốn cố định một HAT, thì có chỗ. khoảng 2.5mm. Điều này phụ thuộc vào vị trí của bạn trong không gian, vì các trụ vít không thẳng đứng mà có vát.

Cập nhật

Ngày 02 tháng 2 năm 2024 - Theo phản hồi, tôi đã thực hiện một thay đổi nhỏ cho đế. Nó bây giờ cao hơn phiên bản gốc 1mm, điều này cho phép khoảng trống lớn hơn cho Tản nhiệt và Quạt chính hãng. Phiên bản gốc quá sít, có thể quá sít. Phiên bản mới này có khoảng trống 0.5mm bên dưới bo mạch cho các kẹp. Tôi khuyên bạn nên kết nối đầu nối quạt trước, sau đó gắn tản nhiệt và quạt, sau đó cuối cùng gắn toàn bộ máy tính vào đế. @KarolZalezak_328751 Cảm ơn Karol, vì phản hồi và đã làm cho dự án này tốt hơn.

In

Tập tin là 3mf, vì tôi không thể làm cho Fusion 360 xuất ra g-code. Tôi đợi hàng giờ mà không tải được gì! Đây chỉ là một tệp mô hình. Không có cắt lớp, v.v.

Tôi đã sử dụng eSun Fire Engine Red PLA+, nhưng bất kỳ sợi nhựa không dẫn điện nào cũng hoạt động tốt.

• Độ rộng đầu phun: 0.4mm
• Chiều cao lớp: 0.2mm
• Mật độ lưới: 20%
• Kiểu lưới: cubic

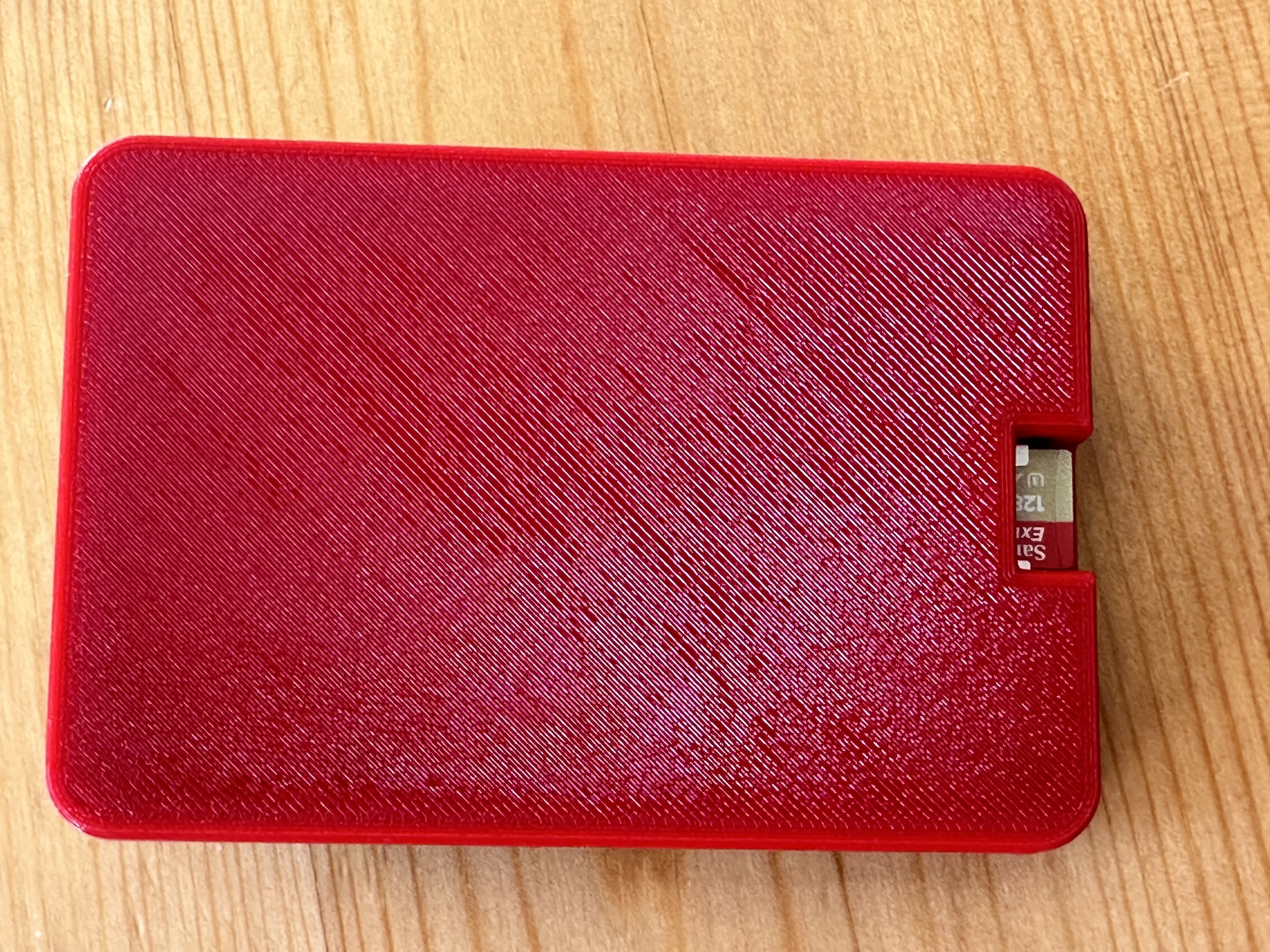

Sử dụng nhiệt độ tốt nhất cho các loại sợi nhựa đã chọn. Tôi có một tấm nền vân lấp lánh, tạo ra bề mặt đáy đẹp (như hình).

Lắp ráp

Nghe hơi khoa trương, nhưng bạn cần một vài con vít để giữ Raspberry Pi 5 vào vỏ. Tôi đã sử dụng vít M2 dài 5mm. Tùy thuộc vào dung sai của bạn, bạn có thể sử dụng M2.5.

Độ sâu tối đa của lỗ là 5mm bao gồm cả độ dày của bo mạch Pi, nhưng bất kỳ thứ gì từ khoảng 3.5mm đến 5mm đều ổn. Vít tự ăn vào, vì vậy không có công việc thực sự nào cần làm.

Tùy chỉnh

Điều rõ ràng nhất là làm cho các khe cắt cạnh (nguồn và HDMI) lớn hơn một chút, nhưng với tất cả các cáp tôi đã thử, kích thước này hoạt động tốt.

Đặt các điểm gắn VESA để gắn vào mặt sau của màn hình và giải phóng bàn làm việc.

Nếu ai đó muốn tệp STEP hoặc tệp Fusion 360 gốc, chỉ cần hỏi và tôi sẽ tải lên và cung cấp.
