Thí nghiệm tuabin gió

Tác giả schuetzi99

Lượt tải: 421
Lượt thích: 70
Lượt coi: 2.663
Bản remix: 1
Bình luận: 0

Tải tất cả (.zip)· 15 file · 4,8 MB· 4,8 MB

File 15 4,8 MB

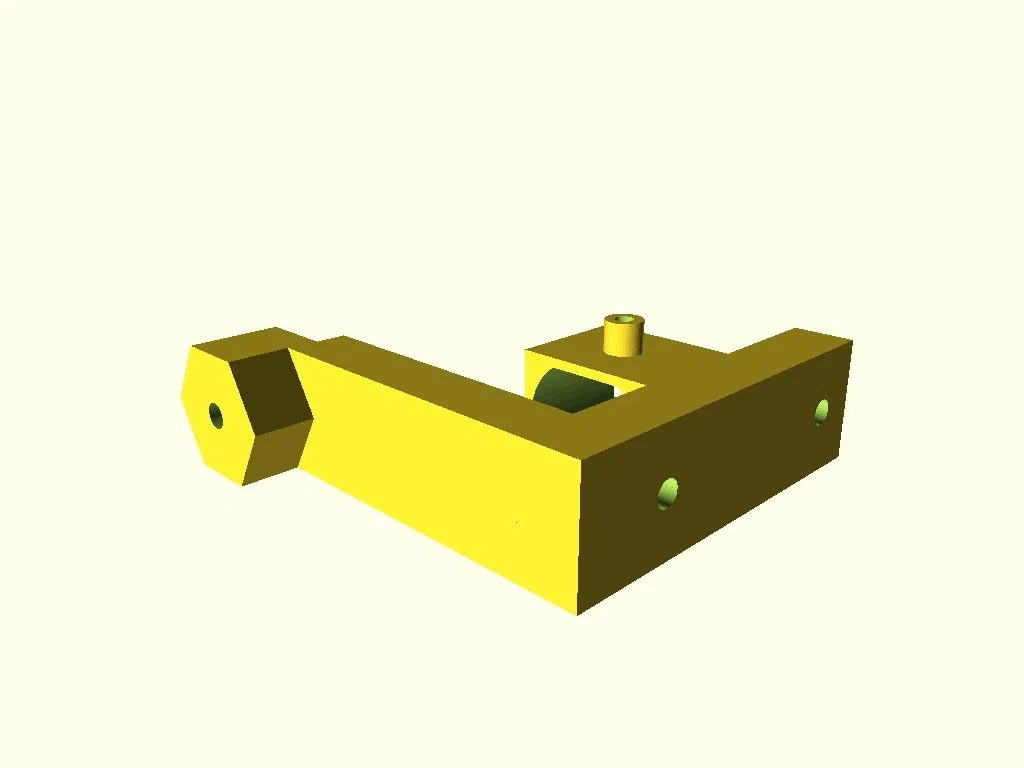

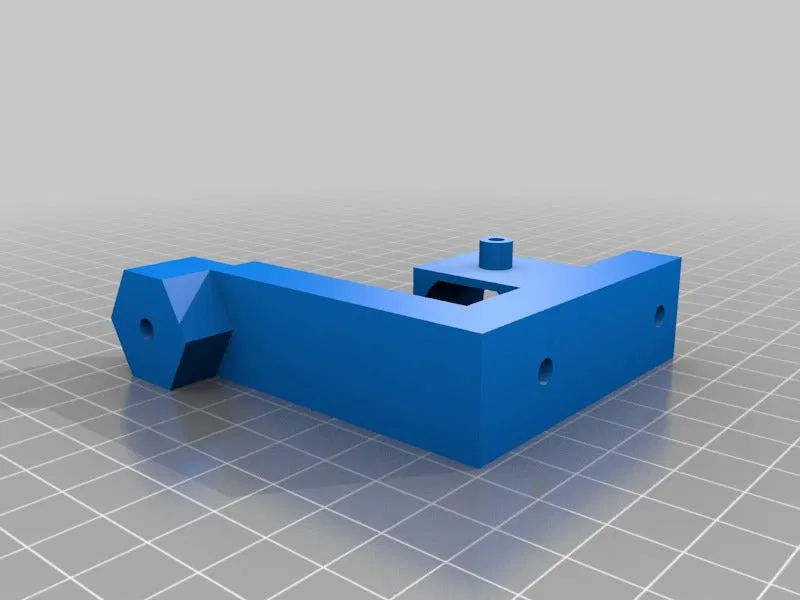

lagerbock_1765559747.scadSCAD · 977 B
riemenscheiben_1765559752.scadSCAD · 636 B

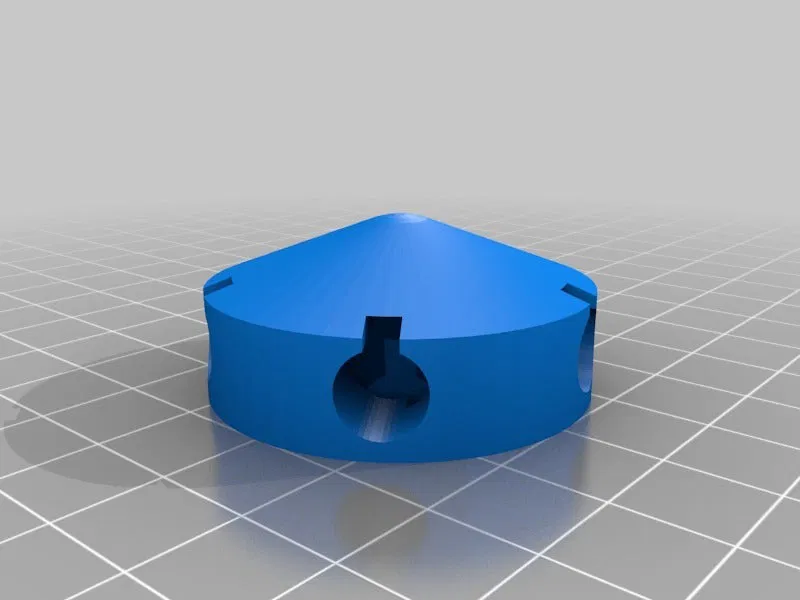

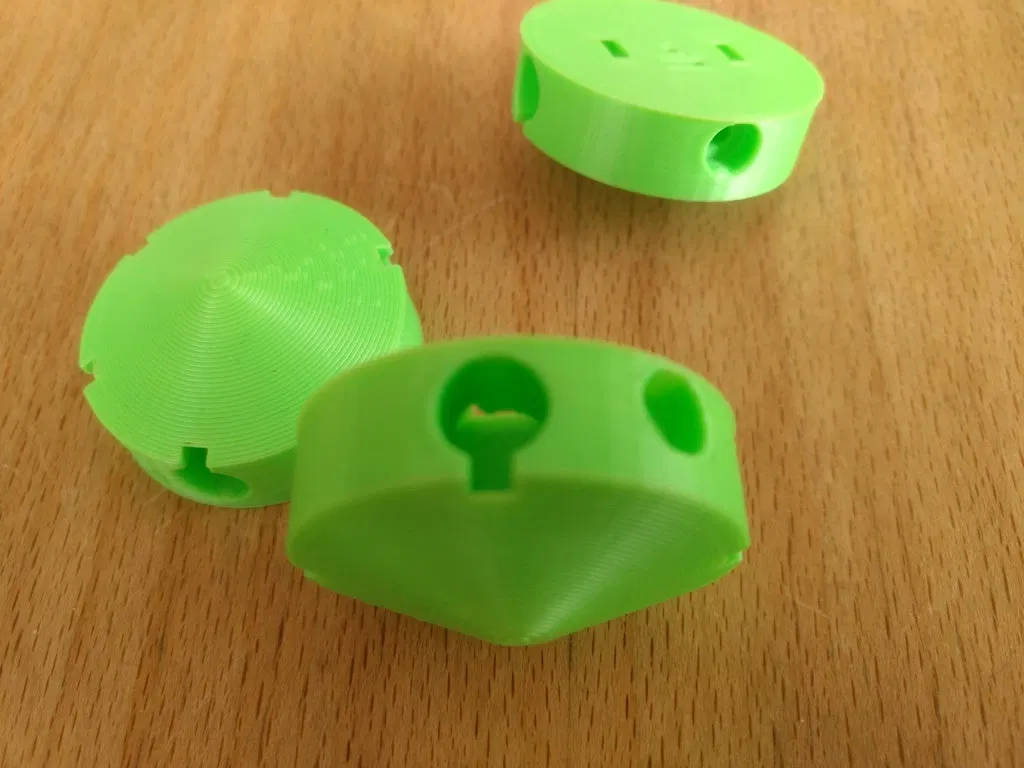

nabe_v3_3_35_1765559754.stlSTL · 539,6 KB
riemenscheiben_1765559761.stlSTL · 1.023,8 KB

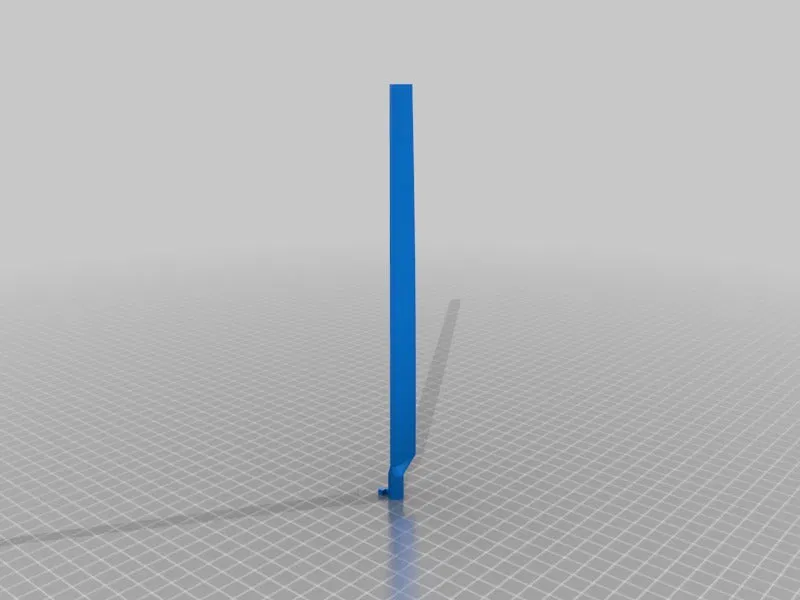

rotorblatt_v3_1765559772.stlSTL · 339,3 KB

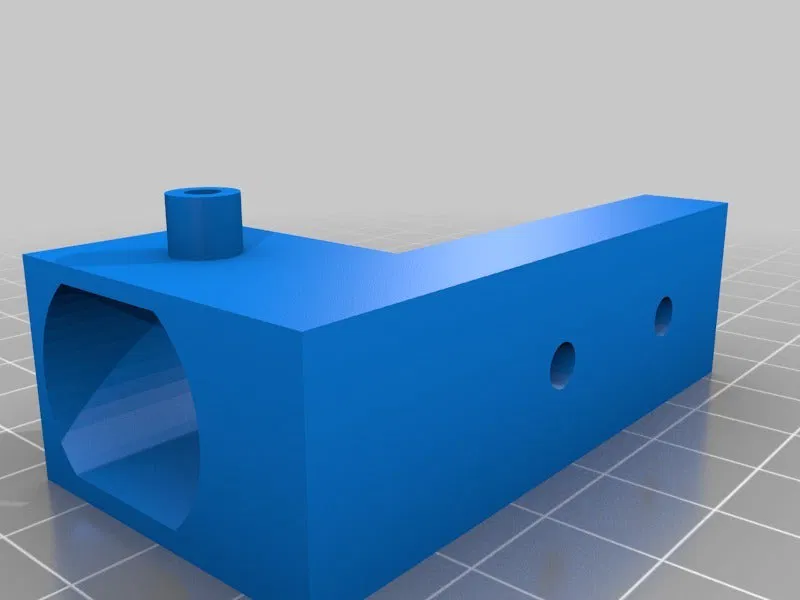

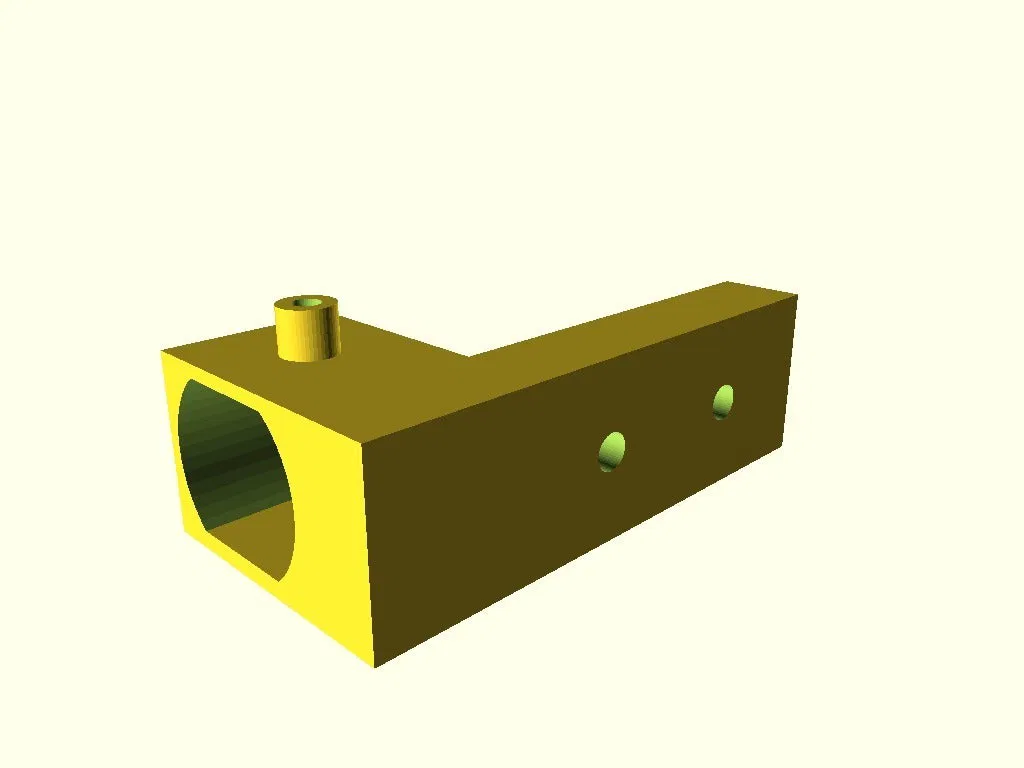

lagerbock_nur_motor_1765559779.scadSCAD · 996 B

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Vịt tập bay - con quay gió 100% in 3DTác giảTol3D · 01/07/2025

Coi hết 1 bản remix

Thông tin

Mã mẫu: #136605
Danh mục: Giáo Dục
Ngày đăng: 01/07/2025
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: thingiverse
windturbine
schoolproject
physicsexperiment

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Mình thiết kế cái này cho dự án của con trai mình (Fip NWA, Fachinterne Prüfung NaturWissenschaftlichesArbeiten).

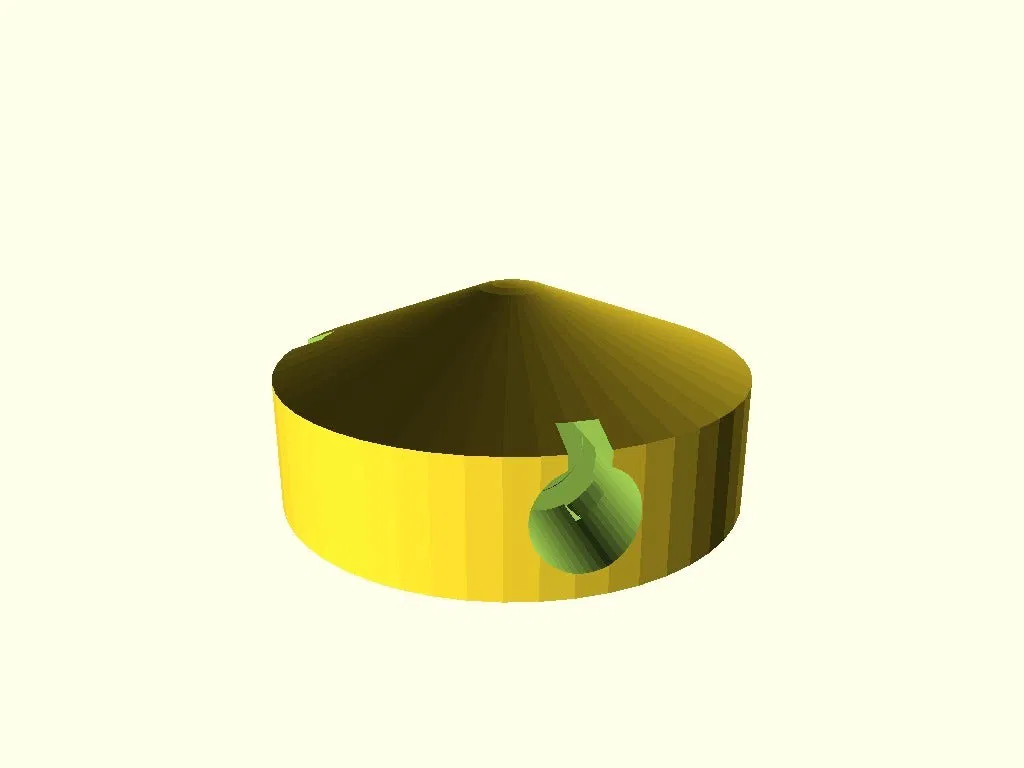

Để chạy được trong OpenSCAD, bạn cần thư viện NACA Airfoils của Parkinbot:
https://www.thingiverse.com/thing:898554 Cảm ơn nhiều vì thư viện này.

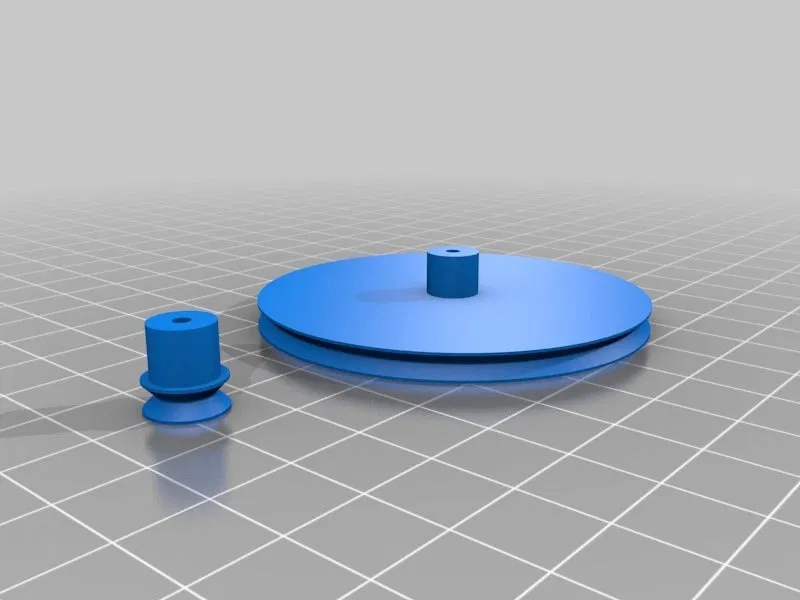

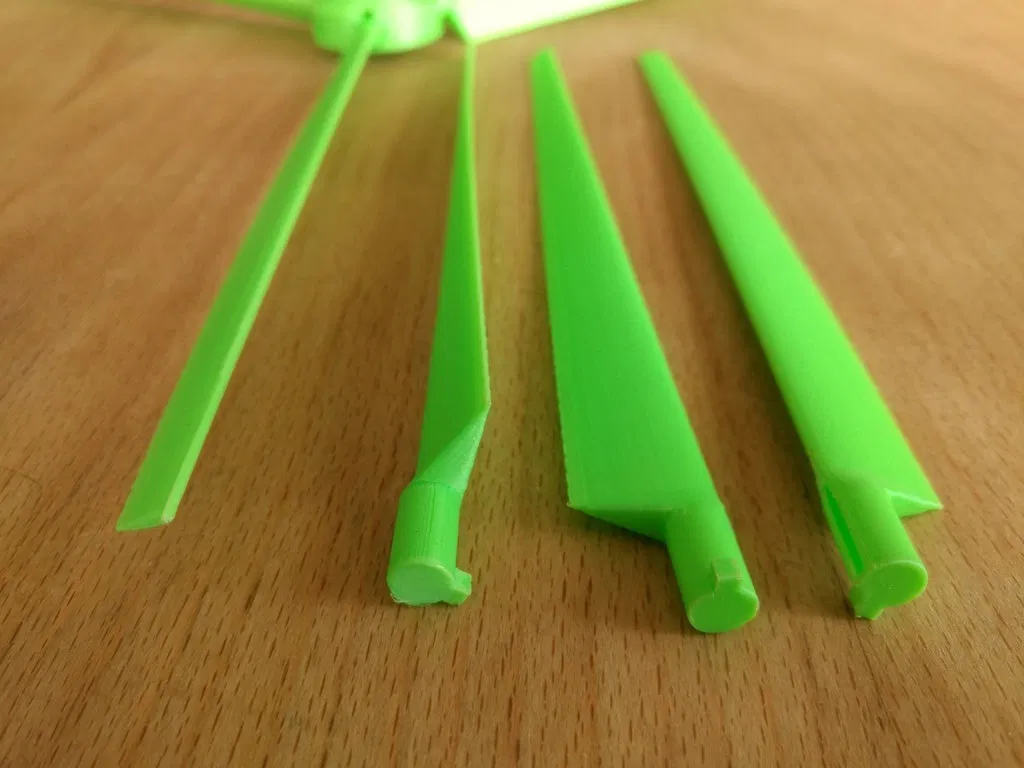

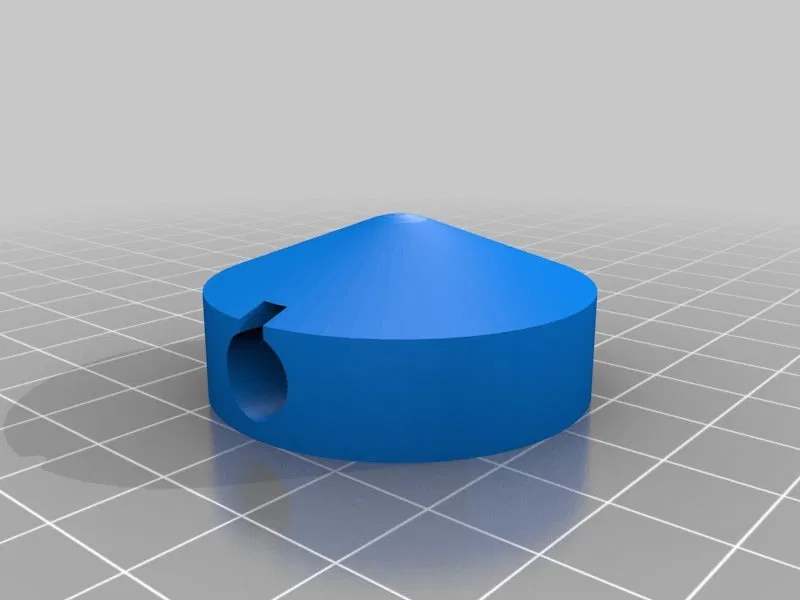

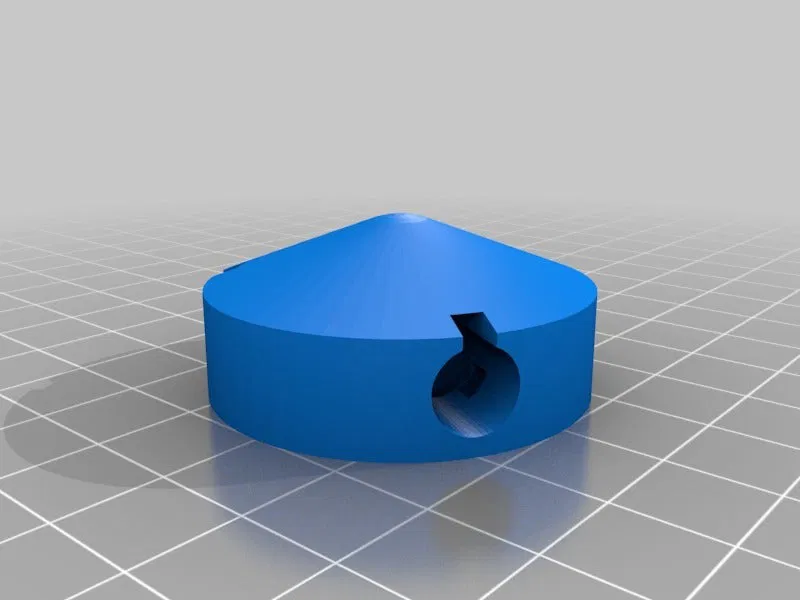

Bạn có thể in cho 2 đến 6 cánh quạt, và cũng có thể cấu hình các góc khác nhau. Các cánh quạt được gắn bằng khớp lưỡi lê, và tất cả các bộ phận được thiết kế để in mà không cần hỗ trợ.

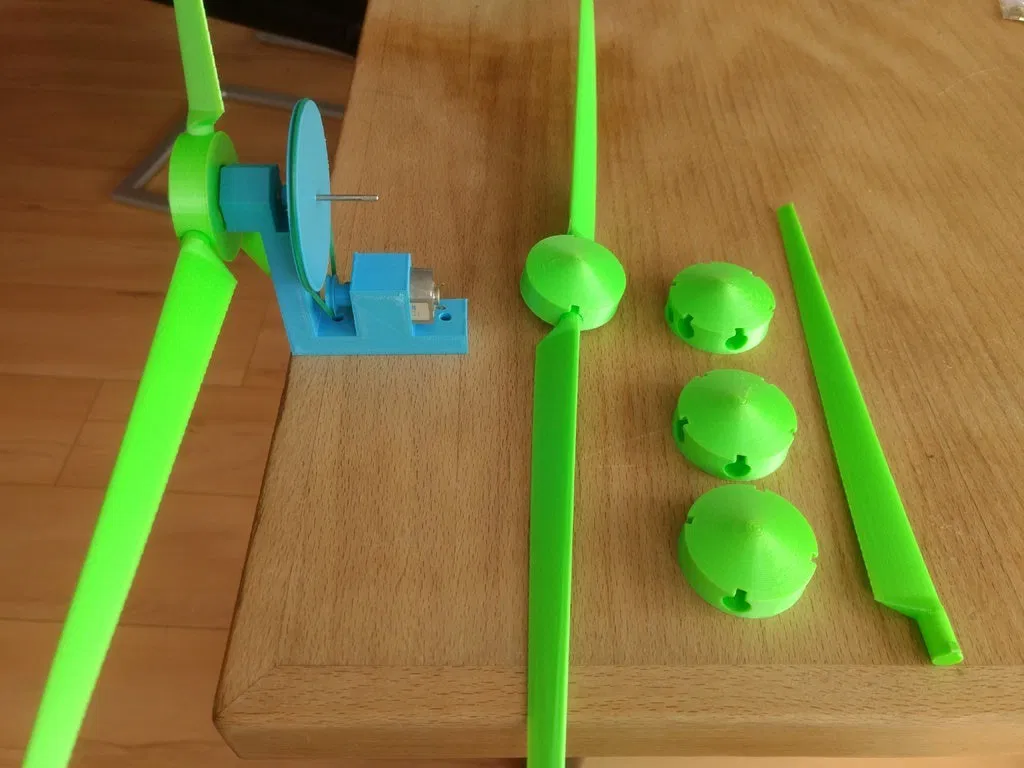

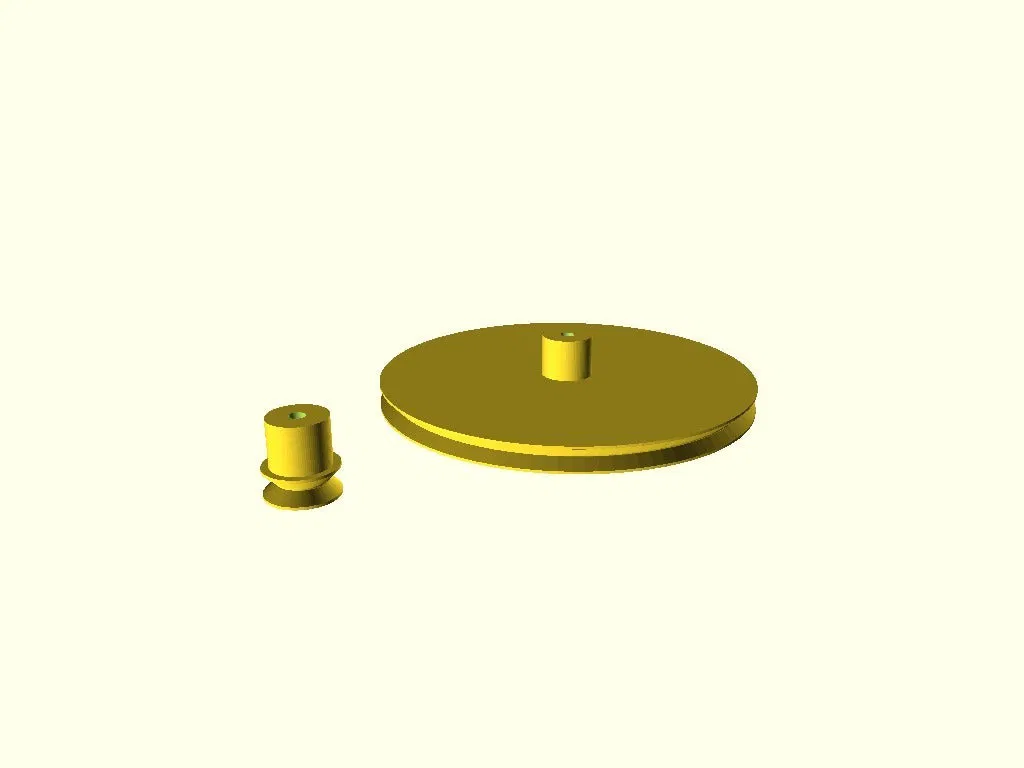

Trong trường hợp của mình, chúng mình có thể nói rằng bộ truyền động bằng dây đai là không cần thiết, hoặc có tổn hao ma sát quá nhiều. Vì vậy, hãy dùng ổ đĩa trực tiếp, và gắn cánh quạt trực tiếp vào động cơ có trục 2 mm.

Cho đến nay, mình vẫn chưa thể nói kết quả của thí nghiệm là gì. Tuy nhiên, hãy tự mình tìm hiểu nhé :-)

CẬP NHẬT_1

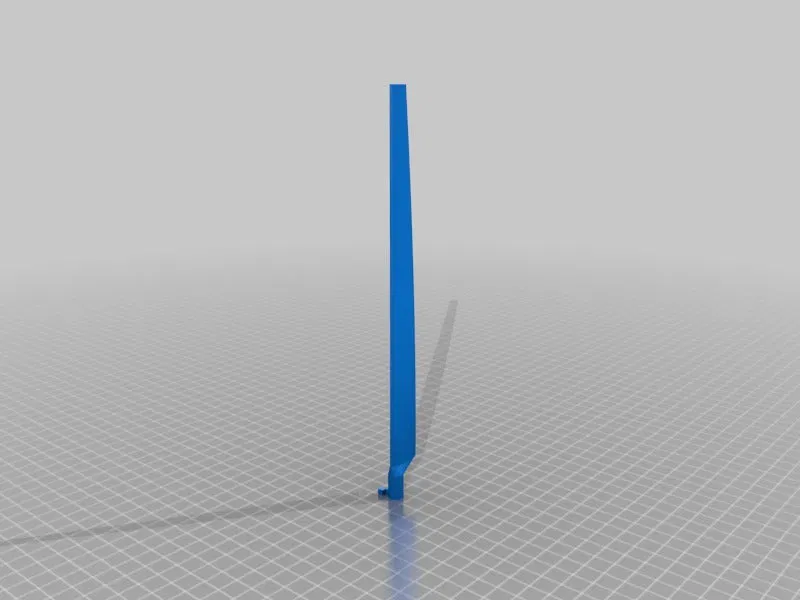

Đã thêm một cánh quạt bổ sung với biên dạng khác, và hai trục quay với góc tấn khác nhau.

Ghi chú:

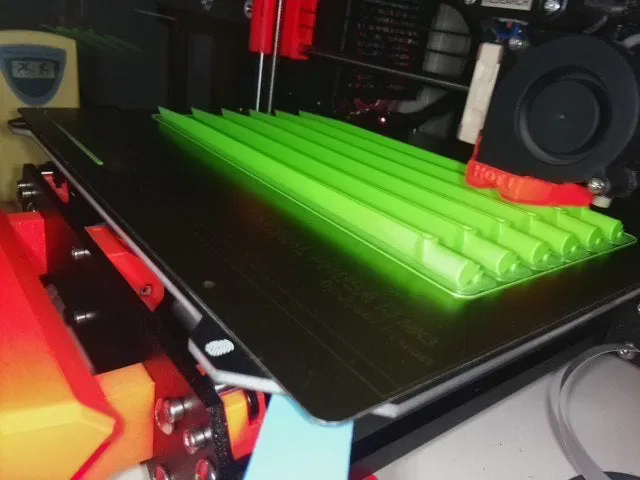

Mình đã in cánh quạt với vành 5mm, không có lưới, 3 lớp vỏ. Chúng có một khối hỗ trợ tích hợp, cần được loại bỏ sau khi in.

Trục quay và cánh quạt được in bằng PLA. Các bộ phận khác mình đã in bằng ABS, tất cả đều không cần hỗ trợ.

Coi thêm Ẩn bớt
