Vịt tập bay - con quay gió 100% in 3D

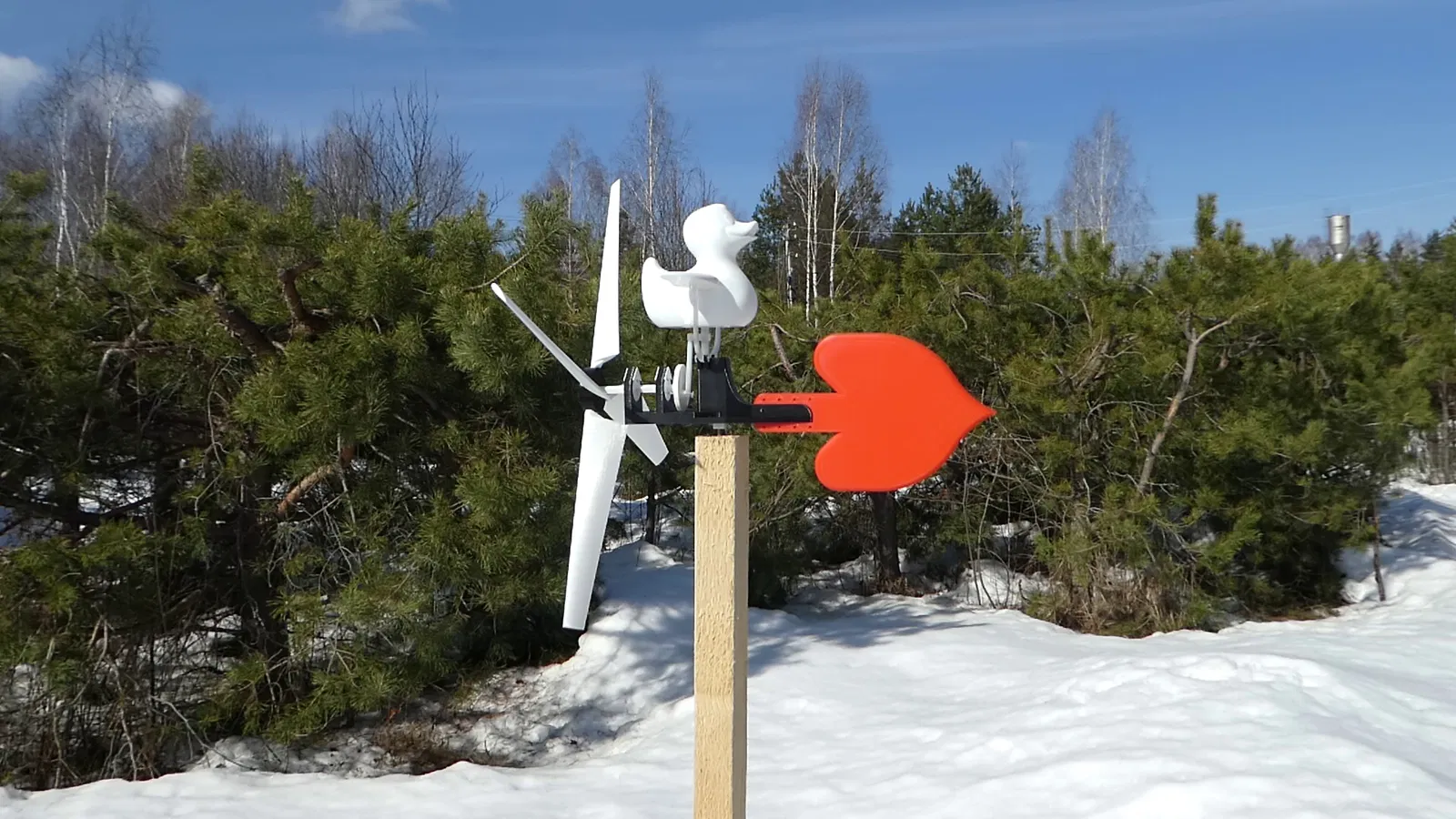

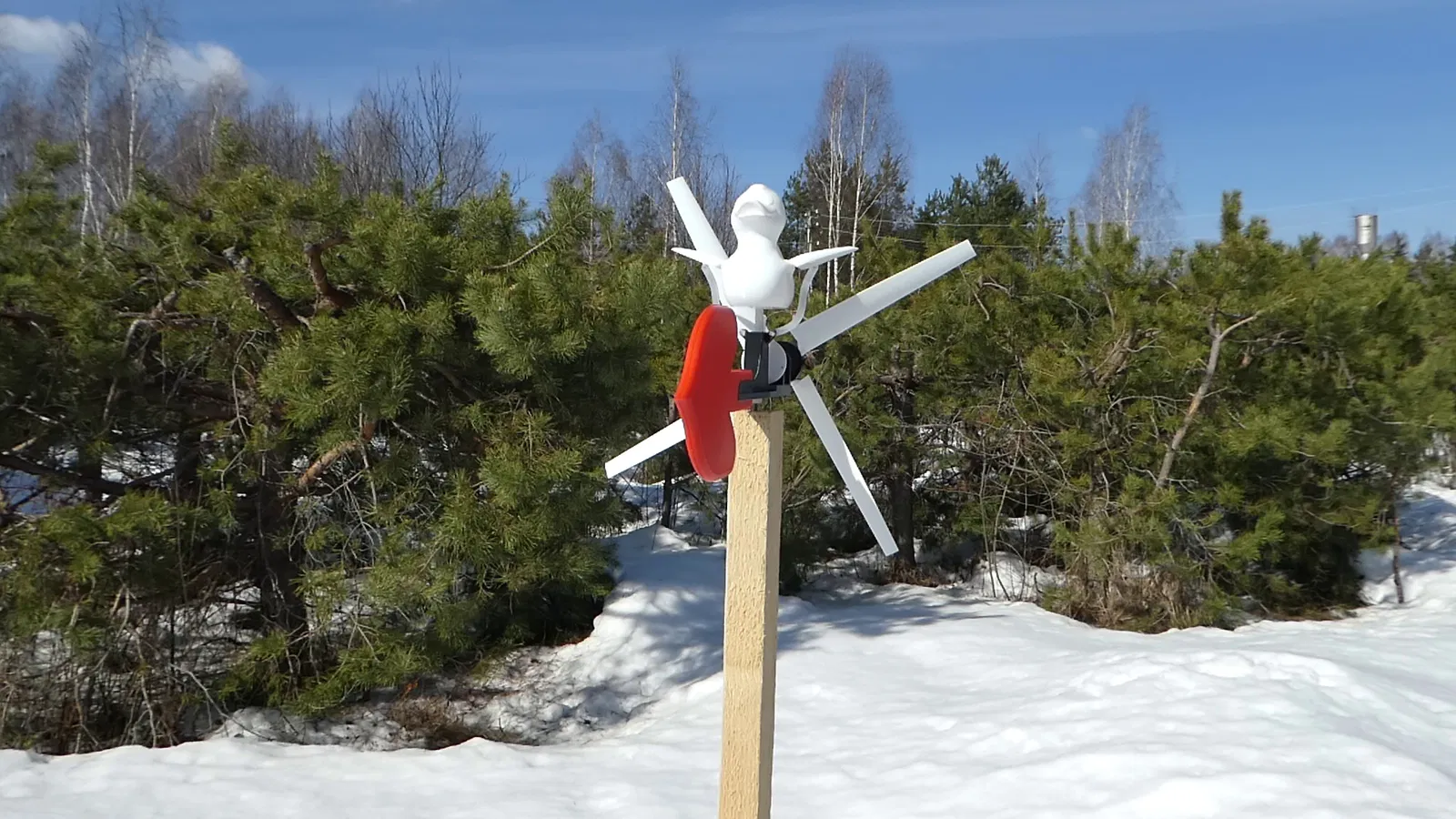

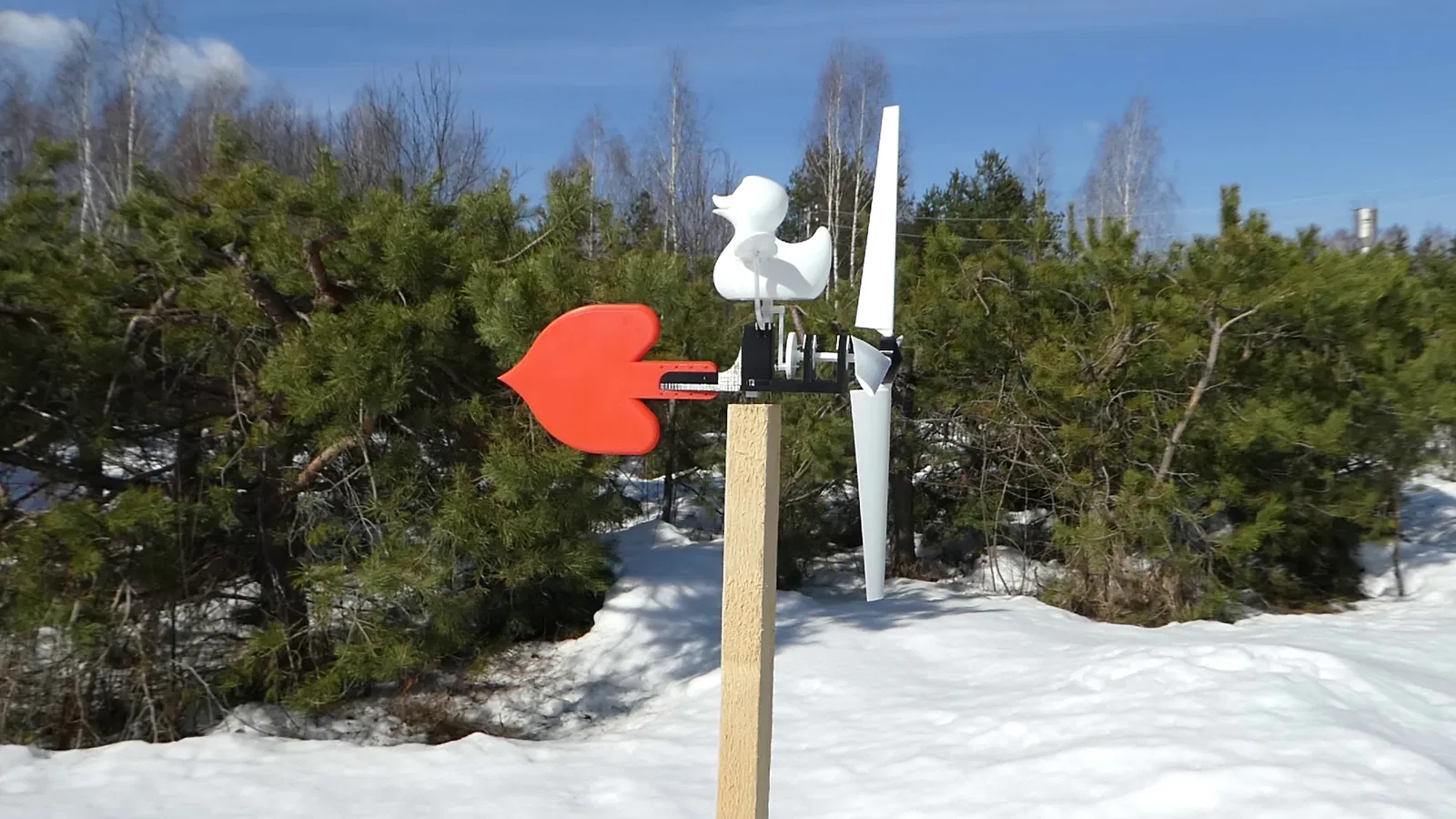

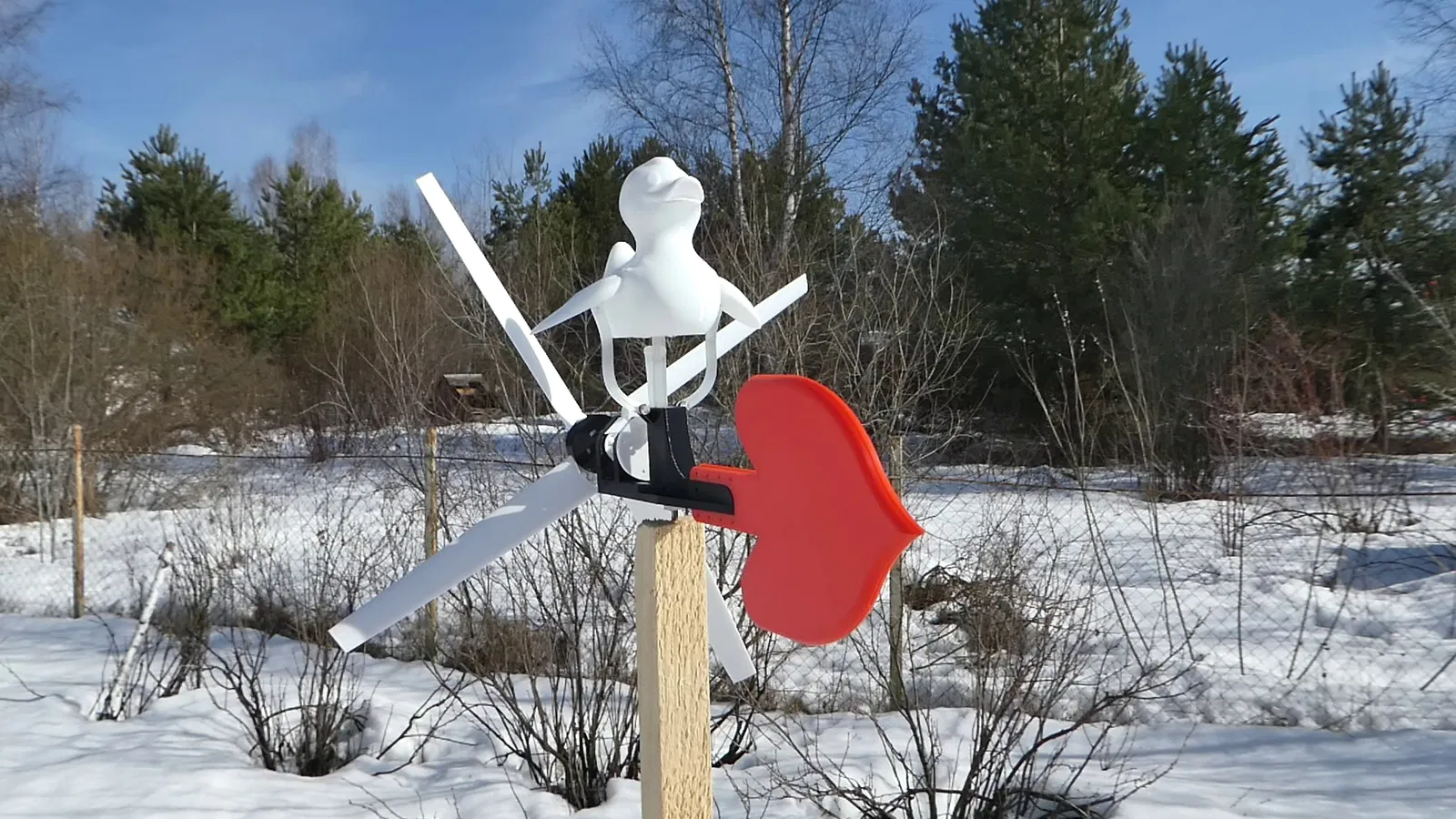

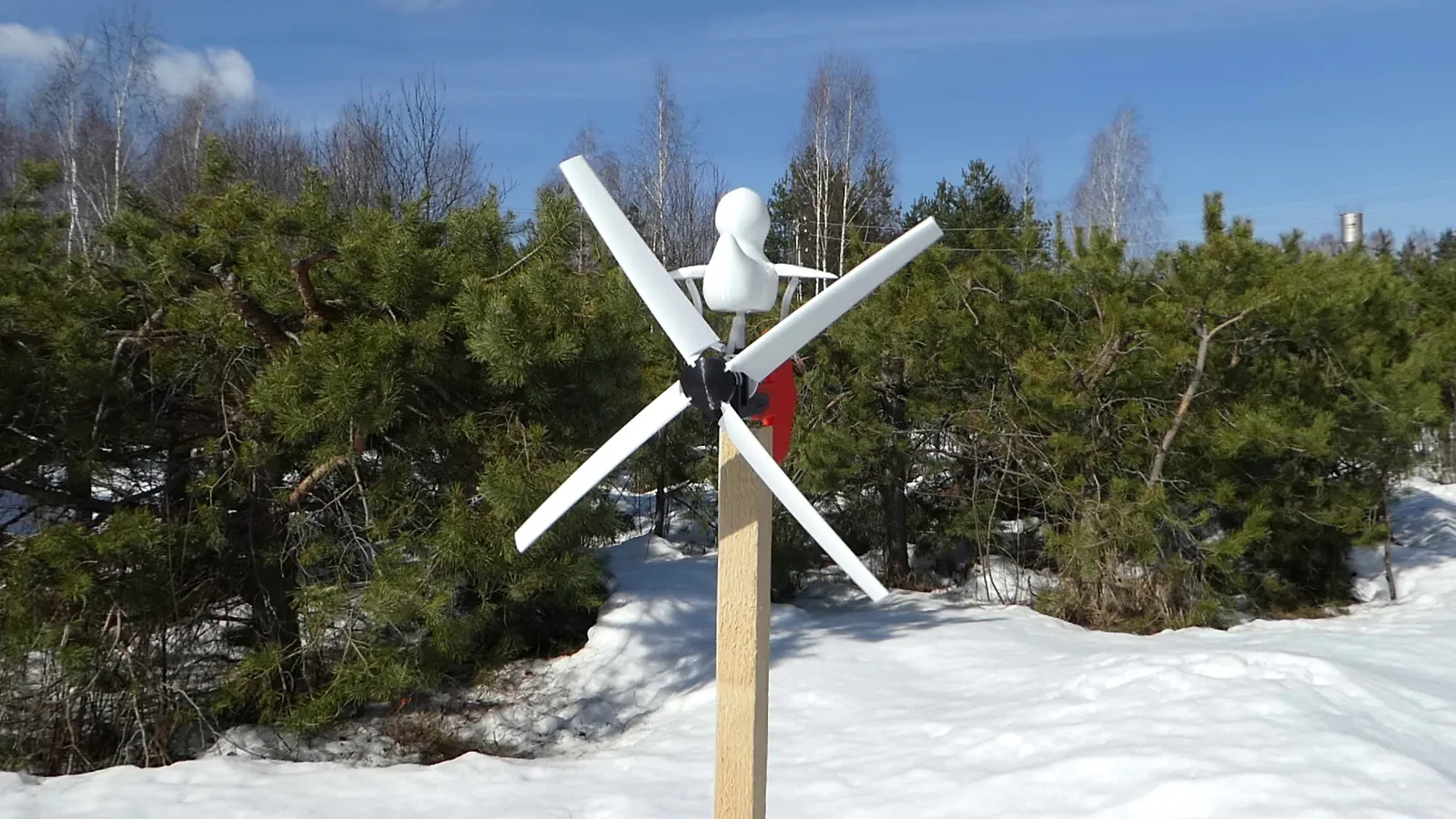

Xem mẫu thử hoạt động: Video trình bày và hướng dẫn: Đây là mô hình hoạt động của một con quay gió, cho biết hướng gió và giúp chú vịt tập làm quen với việc bay lượn. Ban đầu, tôi tạo ra nó như một minh chứng rằng con quay gió có thể được làm hoàn toàn từ các bộ phận in 3D mà không cần kim loại như dây, ổ bi hay ốc vít. Nhưng mô hình đã chứng tỏ sự chắc chắn và bền bỉ, vượt qua cả mùa hè nóng bức với gió giật mạnh và mùa đông lạnh giá với nhiều tuyết. Vì vậy, giờ đây tôi có thể giới thiệu nó như một vật trang trí vườn xinh xắn cho những ai yêu thích chú vịt cao su màu vàng dễ thương :) Tôi biết nhiều cách để cải tiến và tăng hiệu suất của nó, nhưng tôi cố gắng làm cho mô hình này đơn giản nhất có thể. Nhược điểm chính của truyền động trực tiếp là gió nhẹ (phổ biến ở khu vực của tôi) chỉ có thể nâng được một chú vịt rất mong manh, nhẹ khoảng 20-30 gram. Tôi đã từng muốn làm một phiên bản phức tạp hơn với hộp số giảm tốc, nhưng sau khi bôi trơn các bộ phận chuyển động bằng dung dịch xịt silicone, tôi khá hài lòng với hiệu suất của mô hình này. Nó dễ in, dễ lắp ráp và hoạt động khá tốt, đó là lý do tại sao tôi không muốn thay đổi nó nữa. Tôi đăng nó lên như một mô hình có thể hoạt động, cần được đối xử bằng cả tấm lòng :) Nó có thể dùng làm đồ chơi cho vườn hoặc làm chong chóng chỉ hướng gió cho mái nhà. Tôi đã in tất cả các bộ phận bằng PETG vì mô hình được thiết kế để sử dụng ngoài trời và các bộ phận PLA rất có thể sẽ bị biến dạng dưới ánh nắng hè. Vì vậy, tất cả các dung sai đều được làm cho PETG và đã thử nghiệm với Ender3V2 và đầu phun 0.4 mm. ABS còn tốt hơn vì nó chịu được nhiệt độ cao hơn và nhẹ hơn PETG, nhưng tôi ít dùng ABS bây giờ vì nó độc hại khi in. Hiệu suất của mô hình này phụ thuộc rất nhiều vào chất lượng của các bộ phận in, vì vậy trước khi in bất cứ thứ gì, tôi khuyên bạn nên tinh chỉnh máy in và có ít nhất hiểu biết cơ bản về cài đặt in. Bạn nên hiểu qua hình dạng của vật thể để biết khi nào nên in từ ngoài vào trong và khi nào nên in từ trong ra ngoài, và điều đó ảnh hưởng đến kích thước bên trong và bên ngoài như thế nào, đặc biệt là kích thước của các lỗ. ĐỒ CẦN THIẾT. Bạn chỉ cần keo và dao để lắp ráp mô hình này. Máy khắc/dremel và mũi khoan 2mm cũng sẽ hữu ích nếu máy in của bạn gặp khó khăn trong việc in chính xác (haha, hầu hết chúng đều gặp!). Kìm cắt dây thường đi kèm với máy in 3D, ít nhất là tôi đã có một cái với Ender3V2, nhưng nếu bạn không có, bạn có thể dùng dao để cắt dây tóc. Tùy chọn, bạn có thể cần phần mềm miễn phí openscad (https://openscad.org/) để tạo một số bộ phận tùy chỉnh như bộ chuyển đổi cho các đường kính trục khác nhau. Bạn không cần phải học openscad vì tôi đã viết mã cho bạn rồi. Bạn chỉ cần đặt giá trị của mình vào dòng đầu tiên của mã, render (F6) và xuất mô hình đã render ra stl (F7). Một số mô hình ổ bi cũng có thể được điều chỉnh trong openscad để có được ổ bi tốt nhất mà máy in của bạn có thể in. CÁC BỘ PHẬN CẦN IN. Tất cả các bộ phận đã được xoay sẵn cho việc in 3D. duck.stl Mô hình gốc được thiết kế bởi willie (https://www.thingiverse.com/thing:139894, giấy phép Creative Commons - Public Domain Dedication), và tôi đã sửa đổi nó để thêm cánh có thể cử động. Vì đây là mô hình con quay gió đơn giản nhất sử dụng truyền động trực tiếp không có hộp số giảm tốc, hiệu suất của thiết bị phụ thuộc rất nhiều vào trọng lượng của chú vịt. Kết quả tốt nhất đạt được với chú vịt nặng 22 gram, in với 1 lớp thành và 20% infill hình tia chớp. 2 lớp thành được sử dụng trong lỗ adapter và ở những nơi cánh gắn vào thân bằng tính năng “modify settings for overlays” trong Cura vì những bộ phận này chịu tải trọng lớn nhất và 1 lớp thành sẽ quá mỏng ở đó. Chú vịt này có thể bay nhanh với quạt gia đình 40W sử dụng 3 cánh quạt nhỏ kích thước 15x3 cm. Một chú vịt nặng 29 gram khác được in hoàn toàn với 2 lớp thành và 21% infill hình tia chớp không bay được với các cánh này và cùng quạt đó. Nó cần ít nhất 4 cánh lớn hơn kích thước 18x4 cm. Có vẻ như sự chênh lệch 7 gram này không đáng lo ngại nhưng theo tôi thấy, nó thực sự thay đổi đáng kể tình hình! Tôi khuyên bạn nên giữ trọng lượng của chú vịt càng nhẹ càng tốt - đừng sử dụng các kiểu infill nặng như lưới hay khối lập phương hay bất cứ thứ gì để có được chú vịt nặng 100 gram bất tử - nó sẽ không bay trừ khi bạn in các cánh thực sự lớn cho nó. Tuy nhiên, chú vịt 1 lớp thành rất mỏng manh và có thể bị gió mạnh làm gãy, vì vậy nó chỉ nên dùng cho mục đích sử dụng tại nhà một cách cẩn thận. 2 lớp thành và infill hình tia chớp có vẻ là lựa chọn tốt nhất cho chú vịt này. Không cần hỗ trợ khi in. duck-wing-left.stl duck-wing-right.stl Cánh cho chú vịt. Chúng giống hệt nhau, chỉ là hình phản chiếu. In không cần hỗ trợ. base.stl Cái này dễ in. Sử dụng đủ infill để tránh bị cong, đặc biệt nếu bạn dùng cánh quạt lớn. Tôi đã in với 50% infill dạng lưới và có vẻ ổn. hub* .stl (hub*.scad) Tôi đã sử dụng các tệp openscad đã sửa đổi ban đầu được tạo bởi schuetzi99 để tạo các bộ phận cánh quạt cho mô hình này (/3d-model/thi-nghiem-tuabin-gio, giấy phép Creative Commons-Attribution-NonCommercial-ShareAlike). Tác giả cung cấp các tệp openscad để tạo một hub cho nhiều số lượng cánh quạt và cả các cánh quạt có kích cỡ và hình dạng khác nhau. Tôi đã thử các hub cho 3 và 4 cánh quạt và đi đến kết luận rằng càng nhiều cánh quạt thì chú vịt càng khởi động được trong gió yếu hơn nhưng tốc độ quay sẽ không quá nhanh. Và hub có 3 cánh quạt sẽ cần gió mạnh hơn để bắt đầu quay, nhưng sau đó nó sẽ quay nhanh hơn. Về góc cánh quạt (được chỉ định là "anstellwinkel" trong hub*.scad), tôi thấy 35 độ hoạt động tốt hơn 45 độ. Tuy nhiên, tôi chưa thử các giá trị thấp hơn, có lẽ chúng còn tốt hơn. Hoặc không. Bạn thử và cho tôi biết. Dù sao, giá trị thấp hơn sẽ ưu tiên hơn vì nếu bạn in hub với 30 độ, bạn có thể sử dụng góc 0-60 độ, nhưng nếu bạn in 45 độ, nó chỉ quay từ 0 đến 45 độ. Giá trị thấp hơn cho phép phạm vi thử nghiệm góc rộng hơn và tìm ra góc tốt nhất, và cuối cùng bạn có thể dán cánh quạt vào vị trí tối ưu hoặc in một hub mới cho vị trí đó (trong trường hợp này nó sẽ hoạt động tốt mà không cần keo). blades*.stl (blades.scad) Tệp stl được tạo ra dành cho các cánh quạt lớn (180x40mm với tỷ lệ 50% đến đầu cánh và xoắn 15 độ). Sử dụng blades.scad để tạo các cánh quạt bạn cần: scale([0.4,0.4,1])linear_extrude(height = 180, twist = 15 , scale = 0.5) 0.4 là chiều rộng, nghĩa là 40mm. Thay đổi thành 0.3 để tạo 30mm hoặc thành 0.5 để tạo 50mm. Nếu bạn tăng chiều rộng, bạn cũng cần làm trục hub dài hơn. 180 là chiều dài. 15 là độ xoắn theo độ. Tôi cảm thấy không có độ xoắn (0) sẽ hoạt động tốt hơn, nhưng tôi chưa thử. 0.5 là tỷ lệ đến đầu cánh. Tôi cảm thấy không có tỷ lệ (1) sẽ hoạt động tốt hơn nhưng tôi chưa thử. Bạn có thể tạo và thử nghiệm các kích cỡ và hình dạng cánh quạt khác nhau để tìm ra cái nào hoạt động tốt hơn với chú vịt của bạn. Sau đó cho tôi biết cái nào cho kết quả tốt hơn :) Không phải là tôi không muốn tự mình thử nhưng tôi đã tốn khá nhiều nhựa cho dự án này, giờ đến lượt bạn rồi :) Độ xoắn cánh quạt và tỷ lệ đến đầu cánh dường như gây hại nhiều hơn lợi. Theo những gì tôi thấy, tôi dự đoán rằng 3 cánh quạt khổng lồ không có tỷ lệ đến đầu cánh sẽ hoạt động tốt hơn 4 cánh quạt nhỏ hơn có tỷ lệ vì tổng trọng lượng của chúng sẽ thấp hơn, nhưng diện tích tiếp xúc với gió về cơ bản là như nhau. Cánh quạt được in với 3 lớp thành theo chiều ngang mà không có infill và hỗ trợ, nhưng tôi khuyên bạn nên thêm 50% infill vào vị trí cánh quạt nối với xi lanh lắp ráp vì nó rất mỏng manh nếu không có infill (tôi đã làm gãy một cánh quạt không infill ở vị trí này khi cố gắng gắn nó vào hub). Để biết thêm thông tin về tuabin, vui lòng tham khảo trang thông tin của tác giả gốc và các tài liệu chuyên ngành. Tôi không phải là kỹ sư tuabin nên tôi không khẳng định rằng các cánh quạt tôi đã in thực sự hoàn hảo cho mô hình này (rất có thể là không!). Cảnh báo: Cura 5.2.2 có một lỗi khiến việc cắt lát cánh quạt theo cách kinh khủng nhất có thể tưởng tượng (một phần của nó được in "trong không khí" vì một lý do không rõ). Tôi đã thử thay đổi nhiều cài đặt nhưng không có gì hiệu quả. PrusaSlicer cắt lát cánh quạt tốt, nhưng cuối cùng tôi đã cắt chúng từ Cura 4.13.1 và nó cắt lát hoàn hảo. Cura cho phép thêm infill tùy chỉnh chỉ ở những vị trí bạn chỉ định, có lẽ PrusaSlicer cũng có thể làm được điều đó, nhưng tôi không biết vì tôi ít sử dụng nó. hub-axis*.stl Đây là trục 5x5mm cho hub cần được in với 100% infill vì nó phải chắc chắn. hub-axis-83mm.stl - cho cánh quạt 3 cm và hub với anstellwinkel>=35. hub-axis-88mm.stl - cho cánh quạt 4 cm và hub với anstellwinkel>=35. hub-axis-93mm.stl - cho cánh quạt 5 cm và hub với anstellwinkel>=35 (chưa thử). Cố gắng làm cho chiều dài trục càng ngắn càng tốt để giảm rung động. Ví dụ, trục 83 cm sẽ đủ cho cánh quạt 4 cm gắn vào hub với anstellwinkel=45. Nên có ít nhất 5 mm khoảng cách giữa cánh quạt và đế để đảm bảo an toàn. bearings*.stl Không nghi ngờ gì nữa, ổ bi kim loại hoạt động tốt hơn ổ bi in 3D. Bạn có thể sử dụng bất kỳ ổ bi kim loại 608 nào với mô hình này, chỉ cần dán bearings-adapter.stl vào bên trong. Nhưng vì đây là mô hình in 100%, nó cũng có thể hoạt động tốt với ổ bi nhựa. Tôi đã thử khoảng 10 mẫu ổ bi khác nhau và chọn ra 2 mẫu cho hiệu suất tốt nhất với con quay gió này. Nếu những ổ bi này không hoạt động tốt với bạn, bạn có thể sử dụng bất kỳ mẫu ổ bi 608 nào khác, chỉ cần thêm hình chữ nhật 5.2x5.2mm ở giữa (trong blender, freecad, openscad hoặc bất kỳ phần mềm nào bạn sử dụng). Độ cao lớp khuyến nghị để in là 0.12 mm hoặc thấp hơn và tốc độ rất chậm (15-20mm/s). bearings-maxstupo*.stl Đây là ổ bi cổ điển cần được in kèm hỗ trợ. Nó được tạo ra bởi Bearing Generator của Maxstupo (, https://www.thingiverse.com/thing:1729699, giấy phép Creative Commons – Attribution). Ổ bi hoạt động tốt nhưng đôi khi có thể bị kẹt nếu bề mặt của các viên bi được in trên giá đỡ không đủ tròn. Nó sẽ tiếp tục quay khi có gió mạnh hơn. Giải pháp duy nhất để tránh điều này là làm cho các viên bi tròn nhất có thể bằng bất kỳ công cụ nào bạn có (dao sắc, máy khắc). Các tệp Openscad cũng có sẵn để bạn tùy chỉnh số lượng bi, dung sai, v.v. để có được ổ bi tốt nhất mà máy in của bạn có thể in. Sau nhiều lần thử, tôi khá hài lòng với bearings-maxstupo-7balls-lowtolerance.stl. Nó có dung sai thấp nhưng có thể in trên Ender3V2 tốt với độ cao lớp 0.12 mm và khoảng cách 0.12-0.2 mm với giá đỡ. bearings-maxstupo-7balls.stl có dung sai cao hơn, chạy ồn hơn và kém ổn định hơn. Tất nhiên, bạn có thể điều chỉnh dung sai cho máy in của mình trong tệp scad. Những ổ bi này hoạt động thực sự tốt nhưng bạn cần dành chút thời gian với dao sắc và máy khắc để loại bỏ giá đỡ cẩn thận và làm cho tất cả các viên bi tròn hoàn hảo. bearings-guppyk*.stl Ổ bi phức tạp hơn, không cần hỗ trợ khi in. Được thiết kế bởi guppyk (https://www.thingiverse.com/thing:4821342, giấy phép Creative Commons - Attribution – Non-Commercial). Chúng chạy êm và mượt hơn hầu hết các ổ bi không cần hỗ trợ mà tôi đã thử, nhưng chỉ khi bạn in chúng một cách hoàn hảo. Tôi có một bản in hoàn hảo chạy rất tuyệt vời và 3 bản in bị lỗi quay kém hơn nhiều mẫu ổ bi khác và tôi không hiểu tại sao vì cài đặt giống hệt nhau. Rất có thể PETG bị rò rỉ tạo ra một giọt ở đâu đó sai vị trí và bề mặt bên trong ổ bi không còn mịn màng nữa. Vì đây là ổ bi kín, không có cách nào để làm sạch bên trong, vì vậy tôi đã chán phải in lại và cuối cùng chuyển sang ổ bi của Maxstupo cho kết quả tốt hơn sau một chút chỉnh sửa thủ công. Dù sao, nếu bạn ghét phải gỡ bỏ hỗ trợ khỏi ổ bi, tôi nghĩ mô hình của guppyk này đáng để thử - nếu bạn may mắn in thành công, nó sẽ hoạt động kém hơn một chút so với ổ bi mà không cần gỡ bỏ hỗ trợ - chỉ cần tách tất cả các bộ phận chuyển động bằng dao sắc (đặc biệt là lớp đầu tiên) và những ổ bi này sẵn sàng sử dụng. bearings-clip*.stl bearings-clip-caps.stl Chúng được sử dụng để cố định ổ bi vào vị trí của chúng. Mặc dù sau khi bạn kiểm tra ổ bi và thấy chất lượng của chúng chấp nhận được, tôi khuyên bạn nên sử dụng súng bắn keo nóng mà không cần kẹp và nắp, nó đáng tin cậy hơn và dễ dàng tháo ra nếu bạn cần thay ổ bi sau này. Cảnh báo: bearings-clip-stronger.stl ép mạnh vào ổ bi nhựa, làm chúng bị cong, do đó giảm hiệu suất, vì vậy nó chỉ được khuyến nghị cho ổ bi kim loại. bearings-clip-weaker.stl chỉ ép nhẹ vào ổ bi và hoạt động tốt với ổ bi nhựa, nhưng bạn có thể cần keo để cố định chúng chắc chắn nếu bạn sử dụng thiết bị trong điều kiện gió mạnh. circle.stl Vòng tròn này biến chuyển động quay thành chuyển động lên xuống. In với bất kỳ infill nào. lever.stl Đòn bẩy này dùng để nối vòng tròn và trụ đỡ vịt. Nó khá mỏng, vì vậy nên dùng 100% infill để tránh bị cong. duck-post.stl Trụ này nâng chú vịt lên và cũng chịu tác động của gió. Nó phải chắc chắn, vì vậy nên dùng 100% infill. Trông đẹp hơn khi in bằng PETG trong suốt: nhìn từ xa, chú vịt như đang bay mà không có bất kỳ sự hỗ trợ nào. duck-adapter.stl Bộ chuyển đổi đa năng để nối trụ đỡ vịt với bất kỳ chú vịt nào. Vì trọng tâm sẽ khác nhau đối với tất cả các chú vịt được in với cài đặt khác nhau, bạn sẽ phải tìm trọng tâm của chú vịt của mình và dán bộ chuyển đổi vào vị trí đó. Nhưng tôi khuyên bạn nên tạo bộ chuyển đổi tùy chỉnh thay vì sử dụng cái này. Bộ chuyển đổi được lắp vào đúng điểm trọng tâm sẽ giảm đáng kể ma sát và tăng hiệu suất tổng thể của thiết bị. duck-adapter-custom.scad Nó cho phép bạn tạo bộ chuyển đổi vịt tùy chỉnh cho chú vịt của riêng bạn (mạnh hơn nhiều so với bộ chuyển đổi đa năng). Bạn cần openscad cho việc này. Chỉ cần chỉ định chiều dài từ phía trước lỗ vịt đến trọng tâm theo milimet ở dòng đầu tiên của tệp scad, render (F6), xuất (F7), in. Chiều dài mặc định là 21mm (trọng tâm cho chú vịt của tôi). wing-support.stl Nối đế với cánh. Bạn cần in 2 cái. Màu sắc khuyến nghị là trong suốt để chúng ít bị chú ý từ xa. Infill 100%. filament-cap*.stl Đây là các nắp cho trục dây tóc. Bạn cần khoảng 12 cái nhưng tôi khuyên bạn nên in thêm vì chúng nhỏ và dễ bị mất. Tôi đã làm trục và nắp có màu trong suốt nhưng màu sắc chỉ phụ thuộc vào sở thích của bạn. axis-adapter-custom.scad Cái này dùng để tạo bộ chuyển đổi trục nối đế với trục trung tâm bạn sẽ sử dụng. Bạn có thể sử dụng bất kỳ trục nào có đường kính từ 1-8 mm. Bạn có thể in một trục hoặc sử dụng trục kim loại (khuyến nghị). Tôi thích dùng một chiếc đinh 4 mm (hoặc que hàn) và làm một bộ chuyển đổi cho nó, nhưng bạn có thể tạo bộ chuyển đổi cho đường kính của mình. Chỉ cần mở tệp scad trong openscad và nhập đường kính vào dòng đầu tiên, ví dụ: "axisdiameter=5" nếu bạn có trục 5 mm, sau đó F6 (render), F7 (xuất ra stl) và in. axis-custom.scad Vì đây là mô hình in 100%, tôi cung cấp một cách để làm trục bằng nhựa. Nó sẽ hoạt động nhưng không có gì đảm bảo rằng nó sẽ không bị gãy dưới gió mạnh. Để kéo dài tuổi thọ, nó nên được in theo chiều ngang với giá đỡ, và tôi khuyên bạn nên sử dụng đường kính tối đa là 8 mm. Làm sạch giá đỡ kỹ sau khi in để dễ dàng xoay. arrow-balancing-tool.stl (tùy chọn) Cho phép tìm trọng lượng chính xác của mũi tên bạn cần in để cân bằng toàn bộ thiết bị trên trục. Nó có thể được in nhẹ (10% infill) vì nó chỉ cần thiết một lần. Vấn đề là bạn không có cách nào biết được cần trọng lượng bao nhiêu để cân bằng hệ thống khi bạn liên tục thay đổi số lượng và hình dạng cánh quạt - tất nhiên trọng tâm sẽ thay đổi mỗi khi bạn thêm hoặc bớt một cánh quạt. Vì vậy, việc cân bằng cuối cùng được thực hiện khi bạn đã lắp ráp mô hình và hài lòng với cách nó hoạt động. Bạn nên cân bằng mô hình trước bằng một số thứ khác. Sử dụng một túi đựng xu (bu lông và đai ốc, đinh hoặc bất cứ thứ gì bạn tìm thấy) treo trên dụng cụ cân bằng. Thêm/bớt xu khỏi túi để đạt được sự cân bằng. Sau đó sử dụng lượng infill cần thiết để in mũi tên với trọng lượng cân bằng mà bạn đã tìm thấy bằng cách sử dụng xu. Trọng lượng của mũi tên = trọng lượng của dụng cụ cân bằng này + trọng lượng của xu. Mặc dù thiết bị này có thể hoạt động ngay cả khi hoàn toàn mất cân bằng, tôi khuyên bạn nên cân bằng nó để nó có thể "tìm" ngay cả gió yếu và hiển thị hướng của nó chính xác hơn. arrow.stl Cái này hiển thị hướng gió và cũng cân bằng tuabin. Đây là bộ phận cuối cùng để in vì nó đóng vai trò quan trọng trong việc cân bằng. Mô hình mũi tên này có thể nặng từ 29 gram (3 trên, 3 dưới, 10% infill lưới) đến 58 gram (với 100% infill) khi in bằng PETG. Nếu không đủ, bạn có thể thêm nhiều trọng lượng hơn nữa. Đây là lý do tại sao mũi tên có các lỗ bổ sung - chúng có thể được sử dụng để gắn thêm trọng lượng nếu trọng lượng của mũi tên 100% infill không đủ để cân bằng cấu trúc và cần thêm một chút trọng lượng. Đó có thể là - bất kỳ thứ vô dụng nào có trọng lượng bạn tìm thấy :) arrow-fat*.stl Phiên bản mũi tên thay thế với trọng lượng tăng lên cho cánh quạt nặng. Trọng lượng của nó dao động từ 322=64 gram đến 902=180 gram (PETG) tùy thuộc vào infill, vì vậy bạn có thể thử cả những cánh quạt khổng lồ! Sau khi tìm thấy trọng lượng cân bằng bằng dụng cụ cân bằng như đã mô tả ở trên, hãy sử dụng Cura để đạt được trọng lượng yêu cầu chia cho 2 bằng cách thay đổi lượng infill. Tôi khuyên bạn nên in trọng lượng thấp hơn một chút vì bạn sẽ sử dụng thêm keo cũng có trọng lượng, bên cạnh đó, bạn vẫn có thể sử dụng các lỗ trên mũi tên để gắn thêm trọng lượng. Lưu ý rằng Cura cũng có thể mắc lỗi. Ví dụ, dự đoán cho nửa mũi tên của tôi là 34 gram và mũi tên cuối cùng là 28 gram. Nhưng sự khác biệt này không ảnh hưởng đáng kể đến hiệu suất. Tôi chỉ cần thêm nhiều infill cho phần thứ hai để bù đắp! Vì vậy, hãy in cả hai mặt và sử dụng các đoạn dây tóc dài 7-8 mm để lắp vào 3 lỗ ở một mặt của mũi tên. Chúng được sử dụng để căn chỉnh nhanh chóng và chính xác cả hai mặt. Chúng rất hữu ích nếu bạn sử dụng keo siêu tốc và có ít thời gian để căn chỉnh. Sau đó, sử dụng keo để nối cả hai mặt với nhau. Tôi không chắc hình dạng của mũi tên có thực sự tốt cho con quay gió không vì nó khá chậm để bắt gió thường xuyên thay đổi hướng, nhưng tôi đã làm nó to như vậy để cho phép phạm vi trọng lượng rộng để cân bằng các tuabin khác nhau. Nếu bạn có hàng tấn nhựa thừa, bạn có thể thử các hình dạng và kích cỡ khác nhau và sau đó cho tôi biết cái nào hoạt động tốt hơn (hoặc tải lên mũi tên của bạn dưới dạng bản phối lại nếu nó thực sự hoạt động tốt hơn của tôi). CÁCH LẮP RÁP. Lắp ráp như trong video hướng dẫn để tránh nhiều sai sót! Tôi khuyên bạn nên lắp thử lần đầu không dùng keo để đảm bảo mọi thứ đã in đúng và hoạt động tốt. Khi bạn chắc chắn mọi thứ hoạt động tốt và hài lòng với hiệu suất, bạn có thể lắp ráp bằng keo (nơi cần thiết) để thả chú vịt ra với thiên nhiên! Tất cả các lỗi in 3D có thể xảy ra như "chân voi" nên được loại bỏ ngay sau khi in, nếu không chúng sẽ gây ra nhiều vấn đề cho bạn sau này. Tất cả các lỗ 2.1 mm nên được làm sạch bằng mũi khoan 2 mm và dây tóc 1.75 mm phải đi qua dễ dàng. Không sử dụng mũi khoan dày hơn để làm sạch các lỗ! Các lỗ lớn hơn dẫn đến chuyển động ký sinh của các bộ phận làm tăng rung động và giảm hiệu suất tổng thể. Chỉ sử dụng các đoạn dây tóc 1.75mm thẳng (không bị cong) chưa sử dụng làm trục. Các nắp được gắn vào trục dây tóc bằng một chút dao nóng hoặc mỏ hàn. Nên có khoảng cách 0.5 mm giữa nắp và các bộ phận chuyển động để dễ dàng di chuyển. Cánh được gắn vào giá đỡ cánh bằng một miếng dây tóc hình chữ U. Nó nên có khoảng cách 5 mm giữa các đầu mút và chiều dài của mỗi cạnh chữ U nên là 9 mm. Uốn dây tóc khi nó được làm nóng nhẹ bằng bật lửa gas để không làm vỡ cấu trúc của nó - khi nguội đi, nó sẽ giữ nguyên hình dạng mới mà không bị nứt. Các đầu mút của các cạnh chữ U nên được làm nhọn nhẹ nhàng và dần dần bằng dao hoặc máy khắc với chiều dài khoảng 4.5 mm. Nếu mọi thứ được làm chính xác, chúng có thể được gắn vào các lỗ tương ứng của cánh mà không cần keo bằng cách ấn mạnh vào chúng. Không có nhiều tải trọng lên cánh nên kết nối không cần keo hoạt động tốt ở đây (nhưng bạn có thể dùng keo nếu bạn làm nhọn chúng quá mức và chúng bị rơi ra). Cập nhật: Tôi đã in một bộ cánh khác với cài đặt khác và các lỗ hơi lỏng cho dây tóc. Trong trường hợp này, tôi chỉ cần làm nóng dây tóc một chút và ấn bằng ngón tay để làm cho nó có hình elip, nó giữ chắc trong các lỗ. Cá nhân tôi không muốn dùng keo ở đây vì sẽ khó tháo rời mô hình đã dán keo và tái sử dụng cánh nếu tôi quyết định thay đổi bất cứ điều gì sau này, nhưng nếu bạn chắc chắn rằng bạn sẽ không thay đổi bất cứ điều gì sau này, bạn có thể dùng keo mà không cần làm gì với dây tóc._ Kết nối mọi thứ ngoại trừ đòn bẩy và vòng tròn và cố định chúng bằng các nắp. Kết nối đòn bẩy và lỗ ngoài cùng của vòng tròn nhưng không cố định nắp phía sau trục dây tóc bây giờ. Gắn tuabin. Bây giờ hãy tìm gió (hoặc sử dụng quạt 35-40W thay thế) và kiểm tra hệ thống. Nếu chú vịt không muốn bay ở lực gió yêu cầu, các lý do và giải pháp có thể là:

• chất lượng ổ bi in kém (rất có thể) / thử các mẫu ổ bi khác mà bạn có thể in tốt.
• chú vịt quá nặng và cánh quạt quá nhỏ so với nó / in chú vịt nhẹ hơn hoặc cánh quạt lớn hơn).

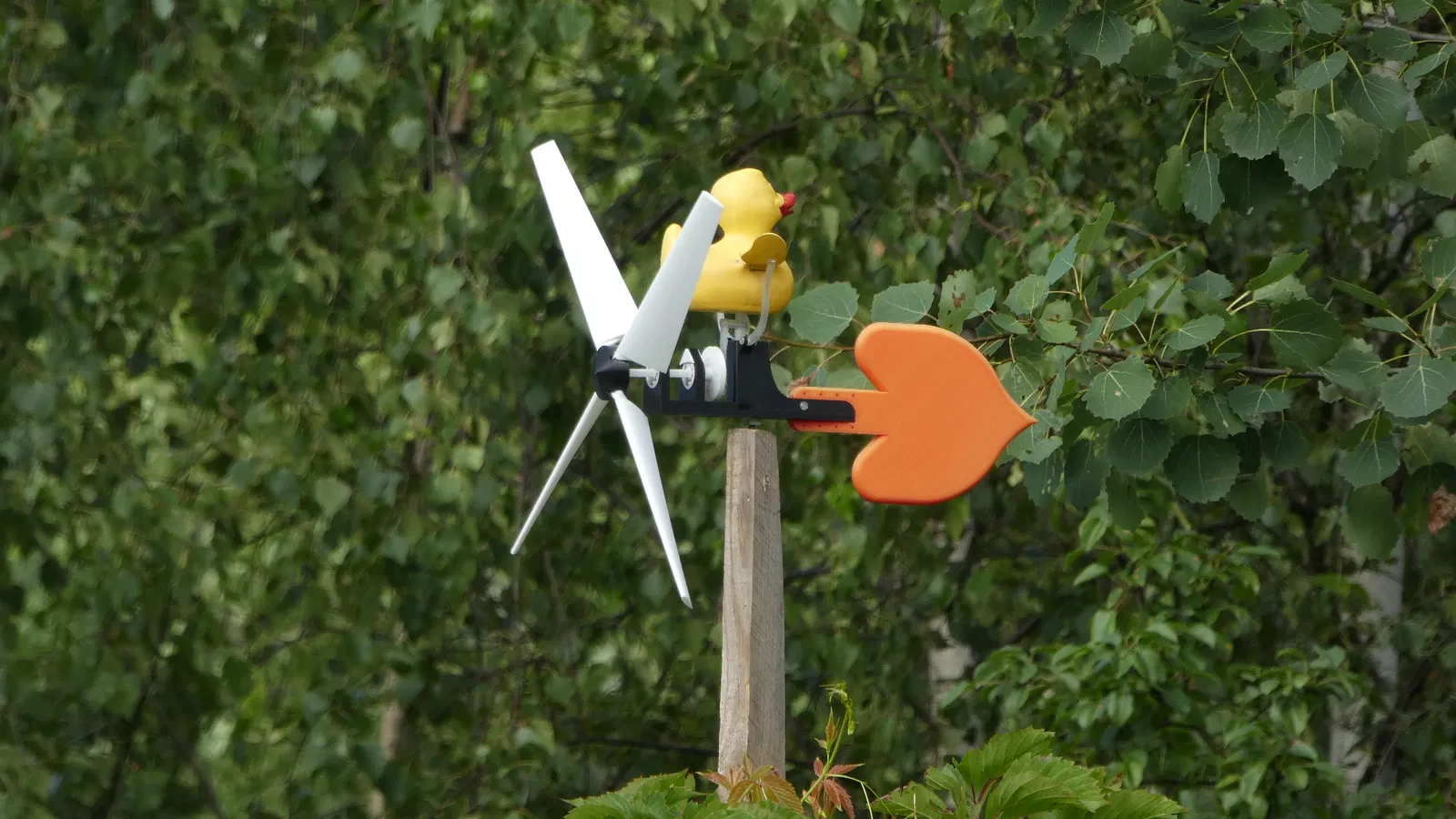

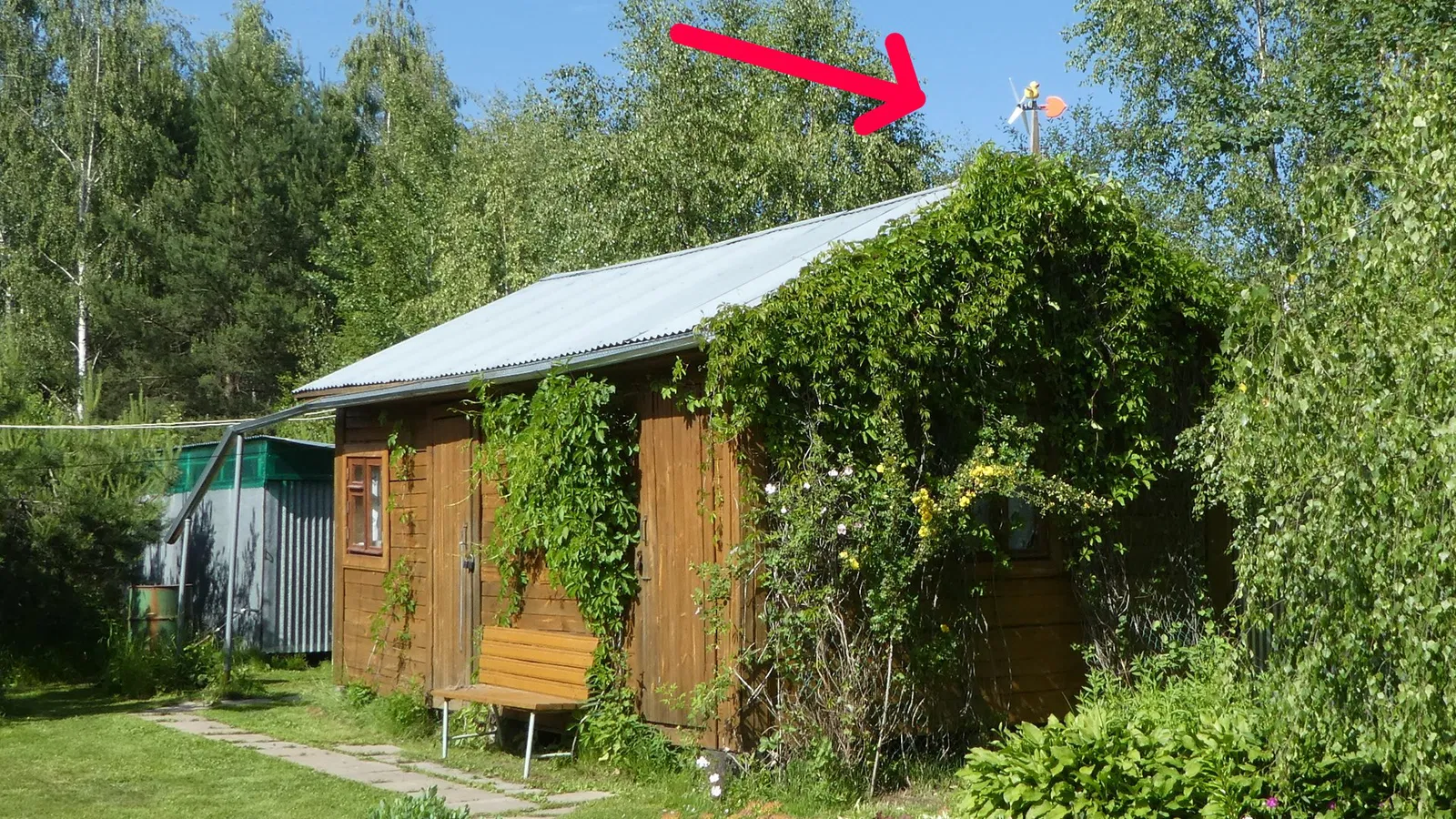

• các lỗ 2.1 mm chưa được làm sạch ở đâu đó và tạo ra nhiều ma sát / làm sạch các lỗ bằng mũi khoan 2 mm. Nếu không có gì hiệu quả, bạn có thể giảm chiều cao nâng chú vịt bằng cách gắn đòn bẩy vào một lỗ khác trên vòng tròn. Lỗ càng gần tâm, chiều cao nâng càng thấp và gió càng dễ nâng chú vịt lên. Hãy thử tất cả các lỗ và tìm lỗ hoạt động ở lực gió mong muốn. Có các lỗ cho chiều cao nâng 34 mm, 30 mm, 26 mm và 22 mm. Tất nhiên, chú vịt bay cao hơn sẽ trông thú vị hơn, vì vậy hãy bắt đầu thử với 34 và kết thúc với 22. Khi bạn hài lòng với hiệu suất, bạn có thể đóng nắp trên trục dây tóc từ phía vòng tròn, gắn mũi tên, cân bằng nó, và con quay gió của bạn đã sẵn sàng để sử dụng. GẮN KẾT. Trong vườn: Sử dụng ống polypropylene 2.5m x 32mm hoặc gậy gỗ. Gắn trục lên mặt trên của ống (sử dụng súng bắn keo nóng hoặc in bộ chuyển đổi tùy chỉnh). Chôn mặt dưới của ống xuống đất ở một khu vực trống, có gió, sâu ít nhất 0.5 mét. Trên mái nhà: Giống như phiên bản cho vườn, nhưng có thể sử dụng ống ngắn 0.5 m. Bạn sẽ phải tạo một bộ chuyển đổi tùy chỉnh để gắn ống lên mái nhà của bạn. SƠN. Chú vịt ban đầu được in bằng PETG trắng. Chú vịt màu vàng được sơn bằng sơn xịt màu vàng, ban đầu được mua để sơn ống dẫn gas vài năm trước :) Nó sơn PETG tốt. Phần mắt được che bằng băng dính trước khi sơn để giữ màu trắng. Mỏ và mắt được sơn bằng bút dạ vĩnh cửu. Tôi không có sơn đỏ và tôi cũng không định mua chỉ để sơn mỏ, vì vậy bút dạ đỏ cũng tốt hơn không. LỜI CHÚC CUỐI. Dành thời gian lắp ráp chú vịt của bạn bằng cả tình yêu và sự chú ý và nó chắc chắn sẽ học bay vào một ngày nào đó :) Đừng để nó bay sang vườn nhà hàng xóm bằng cách làm giá đỡ chắc chắn! Tôi biết mô hình này không dành cho tất cả mọi người vì nó có thể làm nhiều người e ngại vì lượng công việc thủ công cần thiết để làm cho nó hoạt động, nhưng nếu bạn là một người hâm mộ vịt thực thụ và đã hoàn thành việc lắp ráp, tôi sẽ rất vui khi thấy ảnh con quay gió của bạn trong phần "makes" hoặc đăng một liên kết đến video YouTube trình diễn mô hình của bạn đang hoạt động. GIẤY PHÉP. Mô hình này miễn phí và chỉ dành cho mục đích phi thương mại! Xin lưu ý rằng tuabin được sử dụng trong mô hình này cũng được cấp phép cho mục đích phi thương mại bởi tác giả đáng kính của nó. Bạn có thể sử dụng các tệp mô hình này để in mô hình này cho nhu cầu cá nhân. Bạn có thể in mô hình này làm quà tặng miễn phí cho bạn bè. Bạn có thể tạo và chia sẻ các bản sửa đổi của các bộ phận cải tiến riêng lẻ của mô hình này mà không chia sẻ toàn bộ bộ tệp mô hình (vui lòng cung cấp liên kết đến trang này thay thế). Bạn không được bán các tệp mô hình này hoặc các bản sửa đổi dựa trên các tệp mô hình này hoặc các vật phẩm được in bằng các tệp mô hình này. --- CẬP NHẬT:

1. Tôi nhận thấy rằng việc dịch chuyển bộ chuyển đổi vịt về phía trước một chút so với trọng tâm của vịt sẽ giảm ứng suất và tăng hiệu suất. Rất có thể là do gió và vòng tròn quay đẩy nhẹ chú vịt về phía trước. Vì vậy, khuyến nghị của tôi là bỏ qua việc tìm trọng tâm ban đầu như tôi đã chỉ trong video mà hãy lắp ráp hoàn chỉnh thiết bị và tìm vị trí tốt nhất của bộ chuyển đổi vịt bằng cách quay tuabin và dịch chuyển bộ chuyển đổi vịt đến các vị trí khác nhau để tìm nơi ứng suất của trụ đỡ vịt yếu nhất (trụ đỡ vịt nên tương đối lỏng bên trong lỗ nhưng không rơi về phía trước hoặc phía sau lỗ. Sau đó, tạo một bộ chuyển đổi vịt tùy chỉnh và cài đặt nó.
2. Xịt một ít Chất bôi trơn silicone lên tất cả các bộ phận chuyển động của mô hình, đặc biệt là ổ bi và trụ đỡ vịt. Điều này mang lại sự gia tăng hiệu suất đáng kinh ngạc và chú vịt bắt đầu bay ngay cả với gió nhẹ!

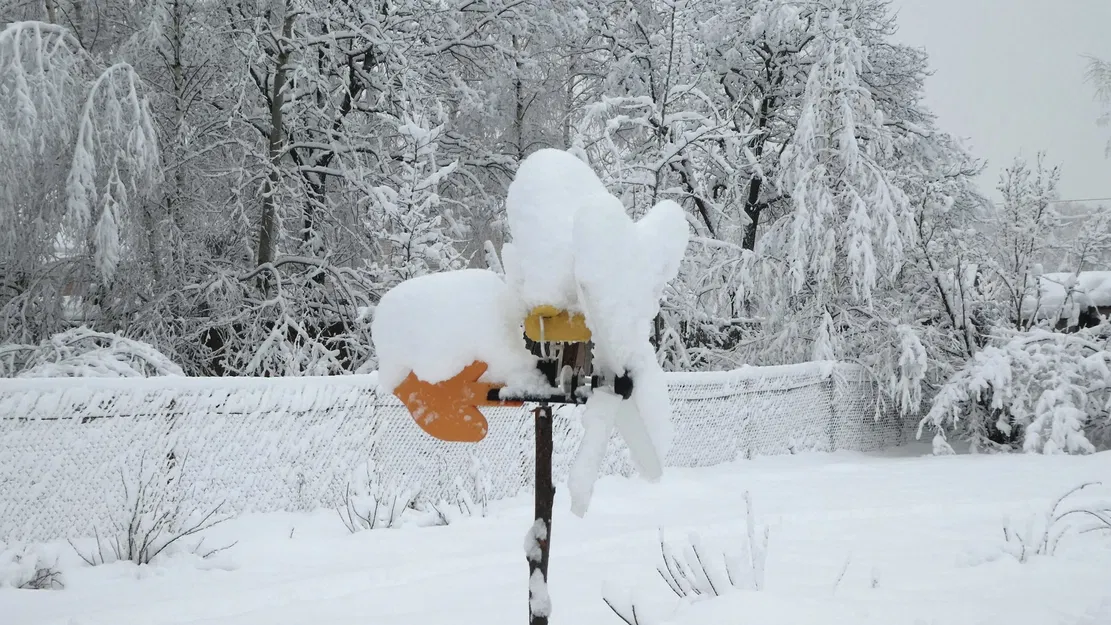

3. Mô hình đã được thử nghiệm trong phạm vi nhiệt độ từ -30 đến +40 độ C trong gần một năm, ngay cả dưới tuyết! Không có hư hại nào đối với cấu trúc và nó vẫn hoạt động hoàn hảo (in bằng PETG). Tuy nhiên, cơ chế có thể bị đóng băng khi nhiệt độ dao động quanh 0 độ C, đặc biệt là sau mưa hoặc tuyết ướt. Điều này không làm hỏng cấu trúc nhưng chú vịt sẽ không bay cho đến khi nhiệt độ trên 0 độ C. Nếu bạn muốn nó bay sớm hơn, bạn sẽ phải mang nó vào nhà khoảng một giờ để băng tan, và sau đó bạn có thể thả nó ra thiên nhiên một lần nữa. Nó sẽ bay tốt và sẽ không bị đóng băng nữa nếu nhiệt độ giữ dưới -5 độ C. Tuyết không phải là vấn đề hầu hết thời gian vì nó được gió cuốn đi, nhưng tuyết ướt đôi khi có thể dính vào mô hình và chú vịt sẽ cần sự giúp đỡ của bạn. Vì lý do này, tôi di chuyển chú vịt từ đỉnh nhà lên một cột cao 2 mét vào mùa đông để việc bảo trì dễ dàng hơn, vì chúng tôi thường có nhiệt độ quanh 0 độ C trong mùa đông.
