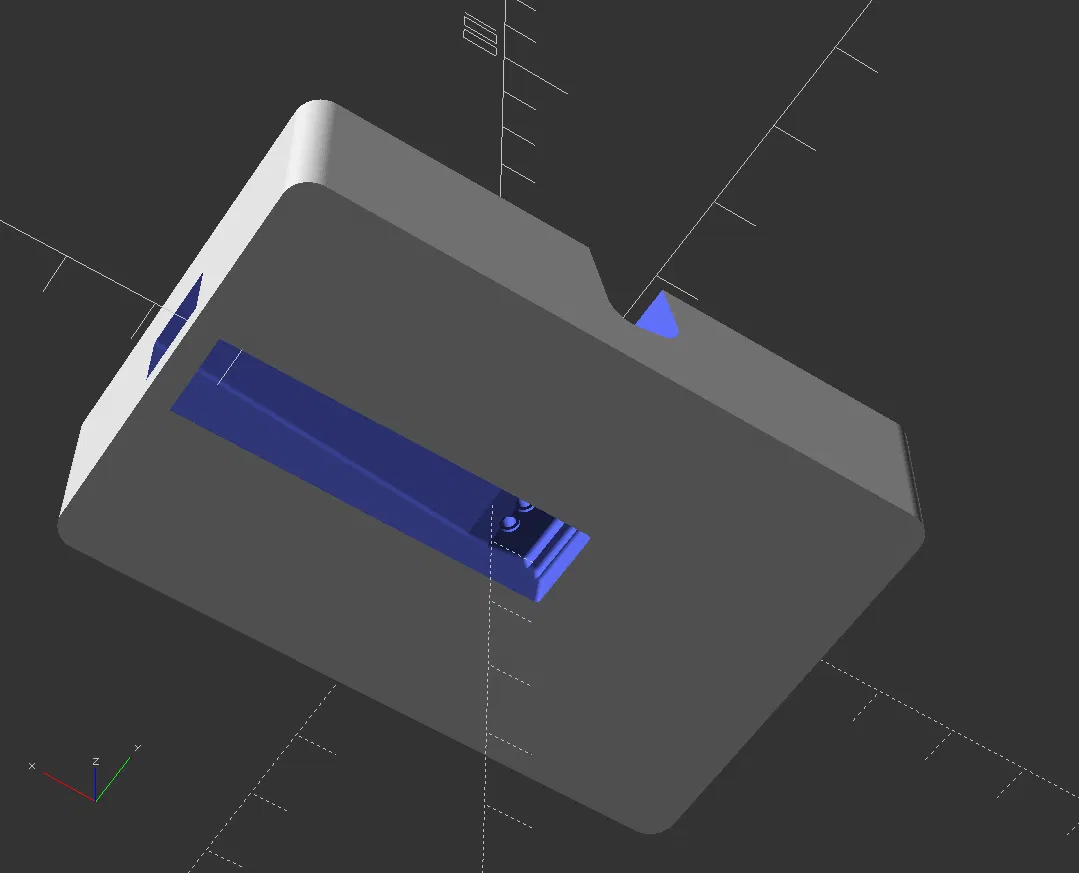

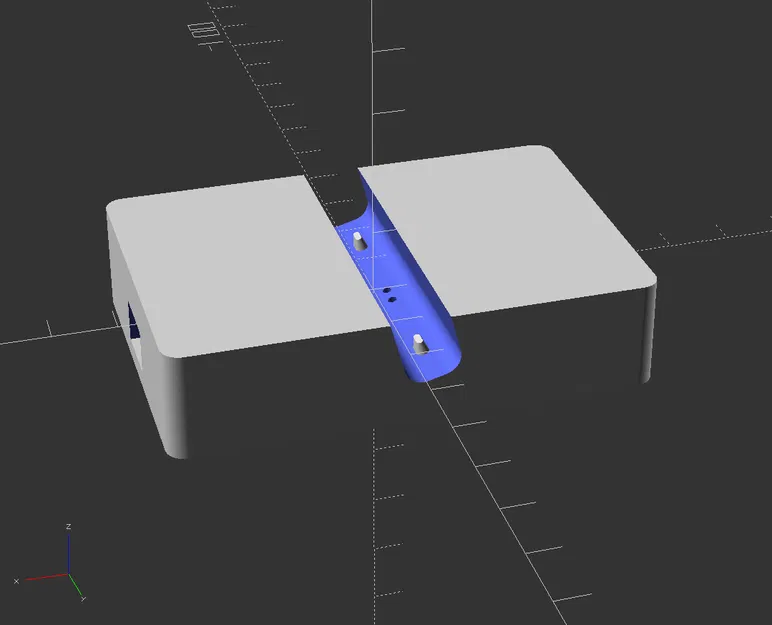

Dock sạc cho Lenovo M10 tab

Tìm cái này trên github:

https://github.com/LIII-XXII/tb-x505f-dock

Tui khuyên mọi người nên độn cái lỗ dưới chân pogo pin bằng keo nến nha, để bảo đảm là khi đặt máy xuống, chân pin sẽ không bị bật ra khỏi khe cắm.

Linh kiện:

• Chân pogo pin (có thể tùy chỉnh, tui xài loại này: Bstinay 100PCS Bstinay 100PCS Gold Plated Copper Current Pogo Pin Spring Probe 2.0-0.5-1.5-0.3-2.0mm)
• Bất kỳ dây cáp USB-A đực sang loại nào cũng được để hi sinh / tái sử dụng
  • Tui khuyên mọi người nên kiếm sợi cáp Apple cũ bị hư, vì mấy sợi này hay bị gãy ở đầu kết nối với thiết bị lắm, nên có thể cứu nó khỏi bãi rác đó :)
• Keo nến
• Mỏ hàn

Các bước lắp ráp:

• In mẫu
  • Tui xài PLA, loại nào cũng được hết trơn
  • Không cần hỗ trợ in
• Lấy một sợi cáp USB, cắt bỏ đầu kết nối thiết bị, làm lộ ra dây mass (ground) và dây 5V, cách ly mấy cái dây data ra vì mình không xài tới nó
• Hàn dây mass USB và dây 5V USB vào mặt dưới của chân pogo pin
• Kiểm tra với tablet và cáp mới để xác nhận cực tính của tablet, máy chỉ sạc theo một chiều thôi nha
• Khi rút cáp USB ra, gắn chân pogo pin vào
• Kiểm tra đoản mạch trước khi cắm USB
• Cẩn thận đặt tablet vào dock để xác nhận có sạc được không
• Bây giờ thì biết là nó hoạt động rồi, đổ keo nến vào khoang dưới chân pogo pin để cố định cáp và chân pin.
