Thanh đèn LED MMU2 cho máy in Prusa i3 MK2/MK3

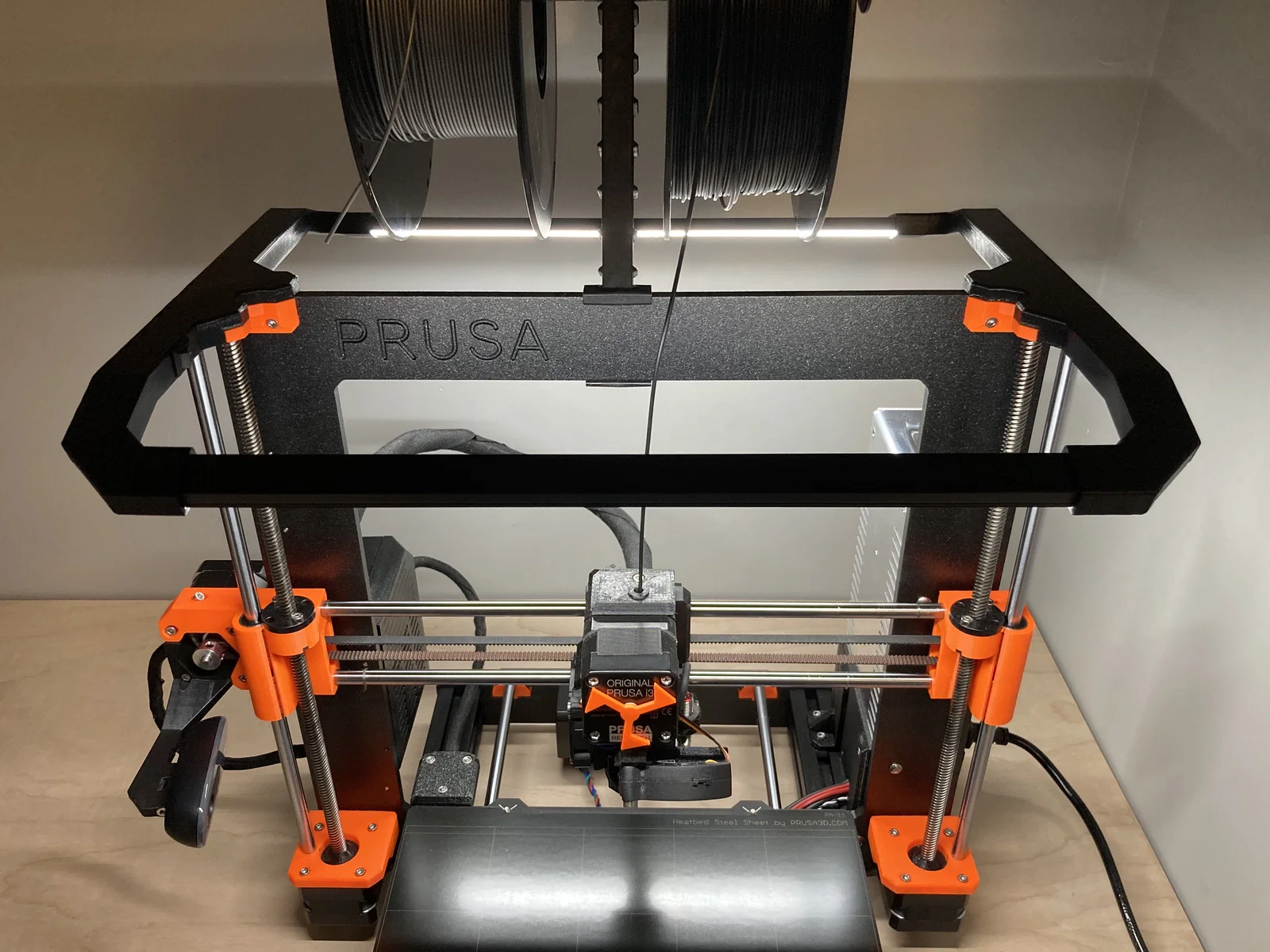

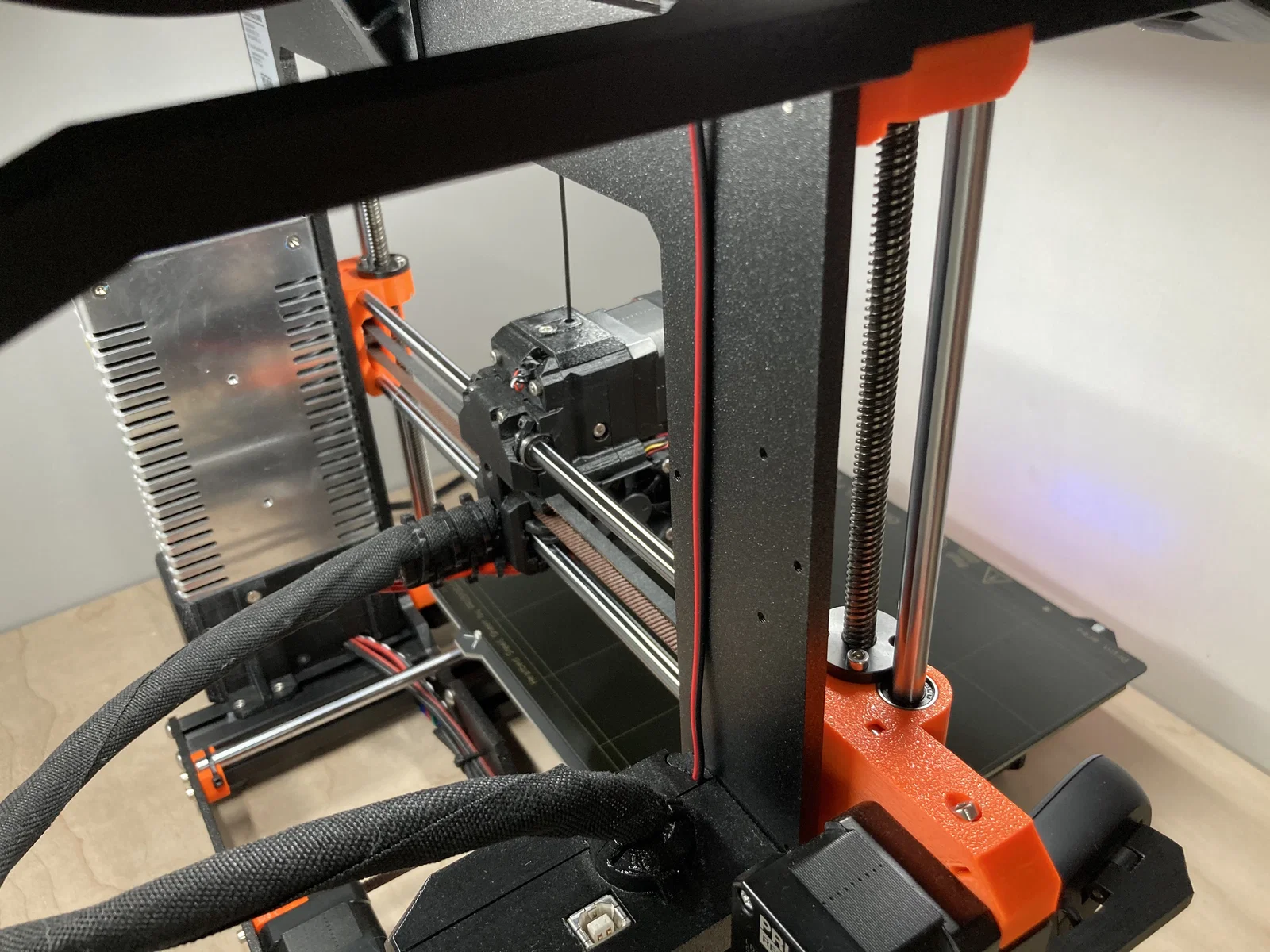

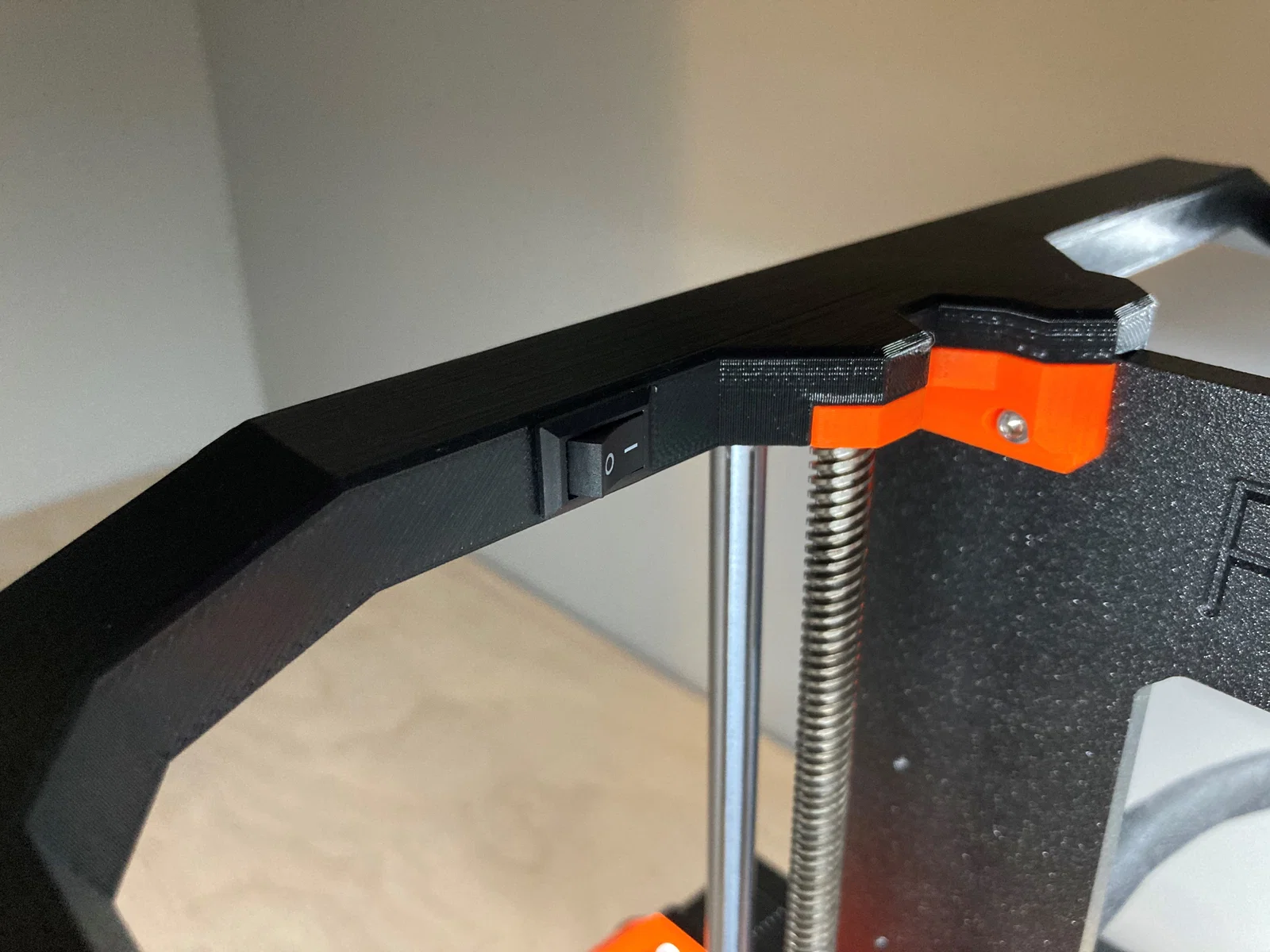

Thanh đèn LED dành cho máy in Prusa i3 MK2/S và MK3/S/+, tương thích hoàn toàn với hệ thống MMU2/S. Các bộ giá đỡ được thiết kế để lắp vừa thanh nhôm hình chữ U kích thước 9x17mm, bên trong có rãnh rỗng để đi dây điện dọc theo khung máy in, giúp gọn gàng và thẩm mỹ hơn. Giá đỡ còn có khe để gắn công tắc nguồn. Bạn có thể cấp nguồn cho dải đèn LED trực tiếp từ bộ nguồn của máy in. Hãy chọn sử dụng loại đèn LED 12V (cho MK2) hoặc 24V (cho MK3) tùy theo dòng máy của bạn.

QUAN TRỌNG: Thanh đèn MMU2 không thể mở hoàn toàn khi thanh LED đang được lắp. Bạn sẽ cần tháo thanh LED ra nếu muốn mở hết cỡ bộ MMU2. Vì lý do này, tôi khuyên bạn nên dùng bản giá đỡ tiêu chuẩn thay vì bản gắn trên đỉnh trục Z khi sử dụng với MMU2, và không cần lắp các nắp đậy (caps).

Xem hướng dẫn lắp đặt chi tiết bên dưới.

Đây là phiên bản tương thích với MMU2. Bấm vào các link bên dưới cho các phiên bản khác:

Thanh đèn LED MK4

Thanh đèn LED bên hông MK3

Tôi có hợp tác với VOXELPLA để cung cấp bộ linh kiện và các thanh đèn đã lắp sẵn cho MK3. Bạn có thể ghé thăm Cửa hàng VOXELPLA để biết thêm thông tin.

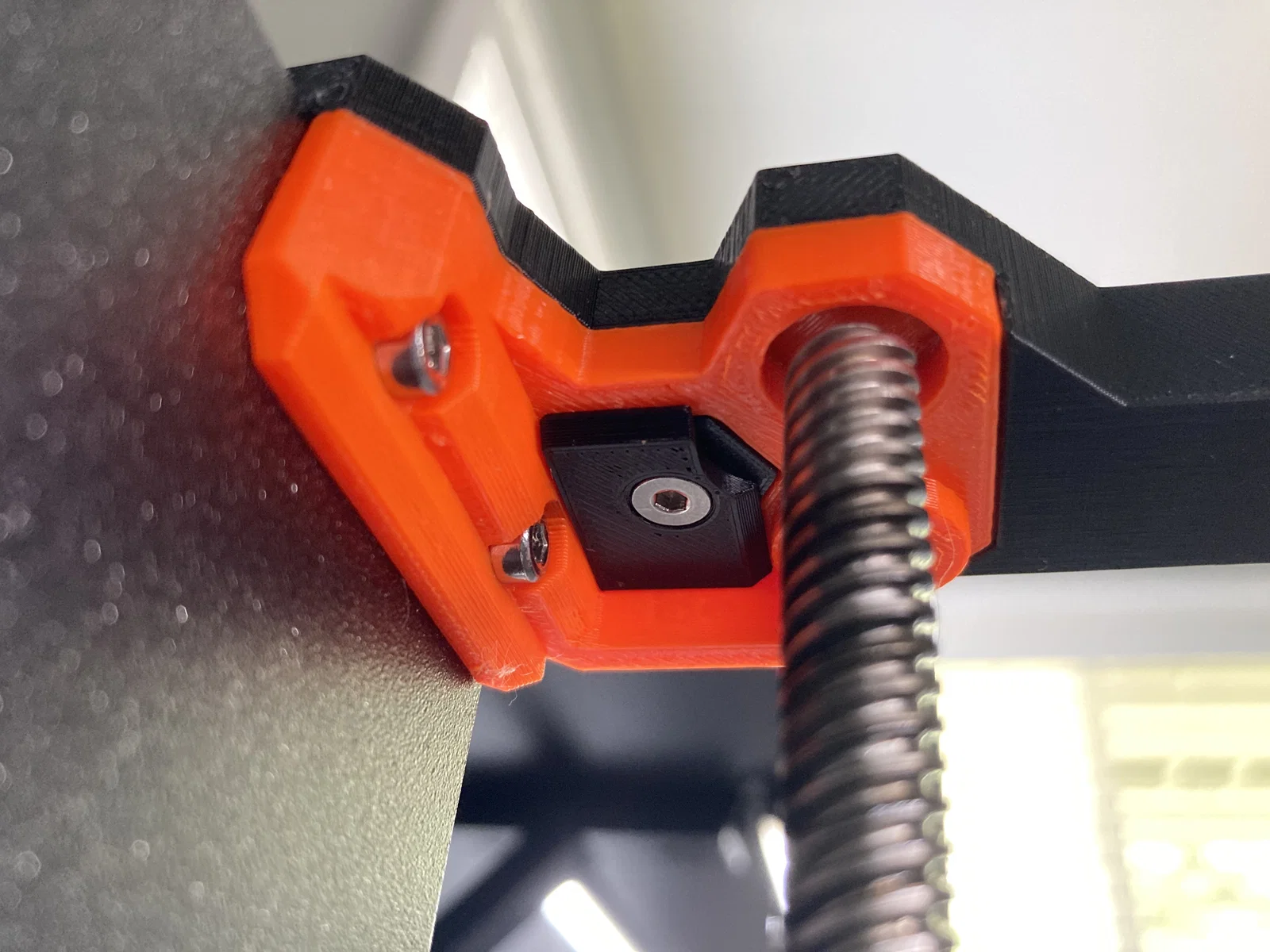

Các file: Giá đỡ MMU2 Trái/Phải: Phiên bản tiêu chuẩn gắn vào các lỗ lục giác ở đỉnh trục Z. Tương thích với cả khung MK3 cũ và mới.

Giá đỡ MMU2 Trái không có lỗ công tắc: Giống như giá đỡ trái tiêu chuẩn nhưng không có khe cắm công tắc. Bạn có thể dùng công tắc rời hoặc để đèn luôn sáng cùng máy in. Dùng kết hợp với giá đỡ phải.

Giá đỡ MMU2 Trái/Phải gắn đỉnh trục Z: Tích hợp phần đỉnh trục Z của Prusa vào thanh đèn để gắn chắc chắn hơn. Hãy tháo đỉnh trục Z cũ và thay bằng giá đỡ này. Tương thích với cả khung MK3 cũ và mới.

Giá đỡ MMU2 Trái gắn đỉnh trục Z không công tắc: Giống như giá đỡ trái đỉnh trục Z nhưng không có lỗ cắm công tắc. Dùng kết hợp với giá đỡ phải đỉnh trục Z.

Nắp đậy (Caps): Các linh kiện này đã có sẵn trong các file STL khác. Nếu cần in riêng, bạn có thể dùng file này.

Hướng dẫn in

Cài đặt gợi ý: Chiều cao lớp in: 0.20mm Infill: 15% Gyroid Support: Chỉ trên bàn in (Build plate only) Mở file 3MF bằng PrusaSlicer để có cấu hình sẵn.

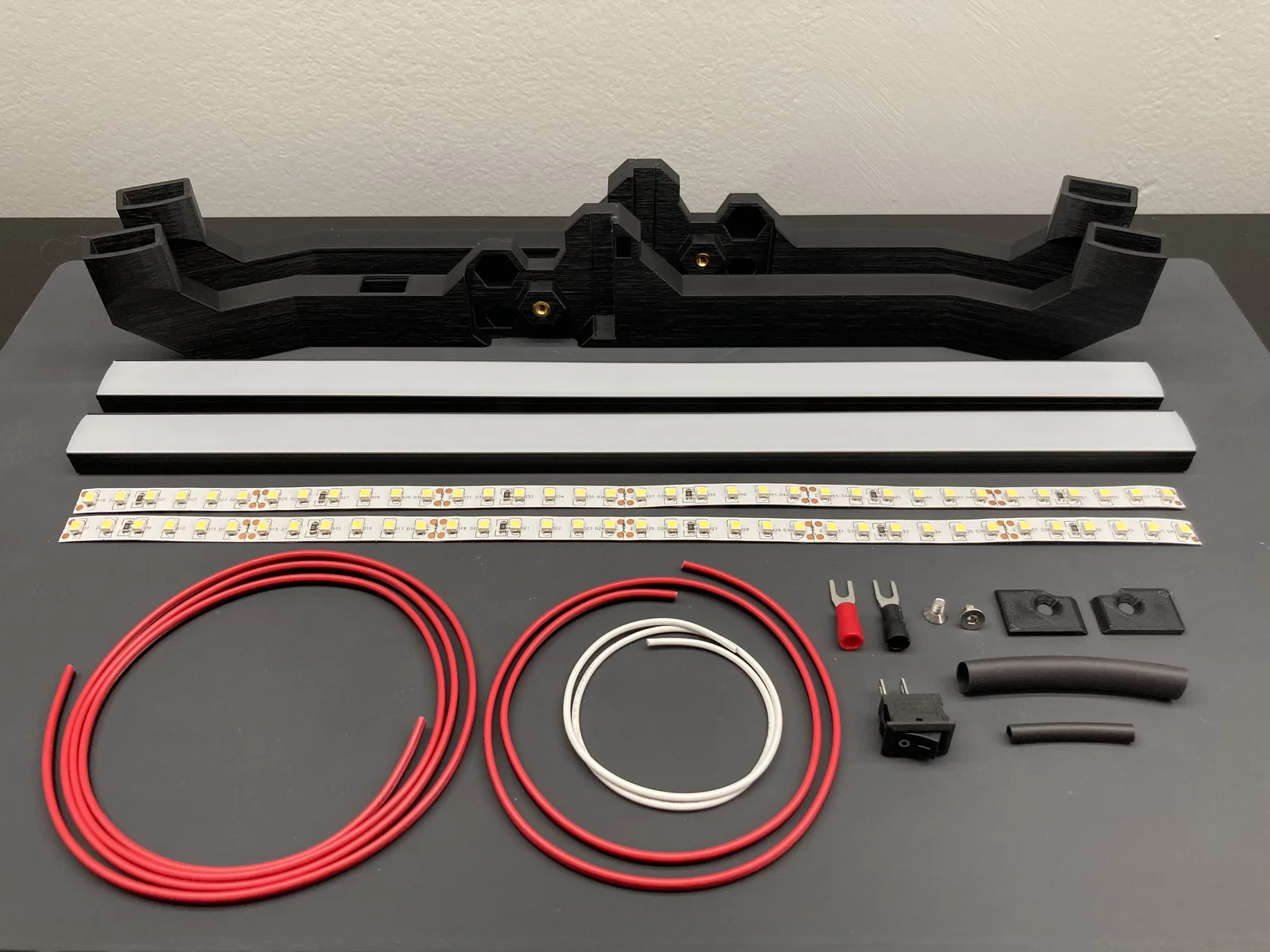

Linh kiện cần thiết: Thanh nhôm chữ U (9x17mm) Dải LED 24V (MK3) Dải LED 12V (MK2) Dây điện

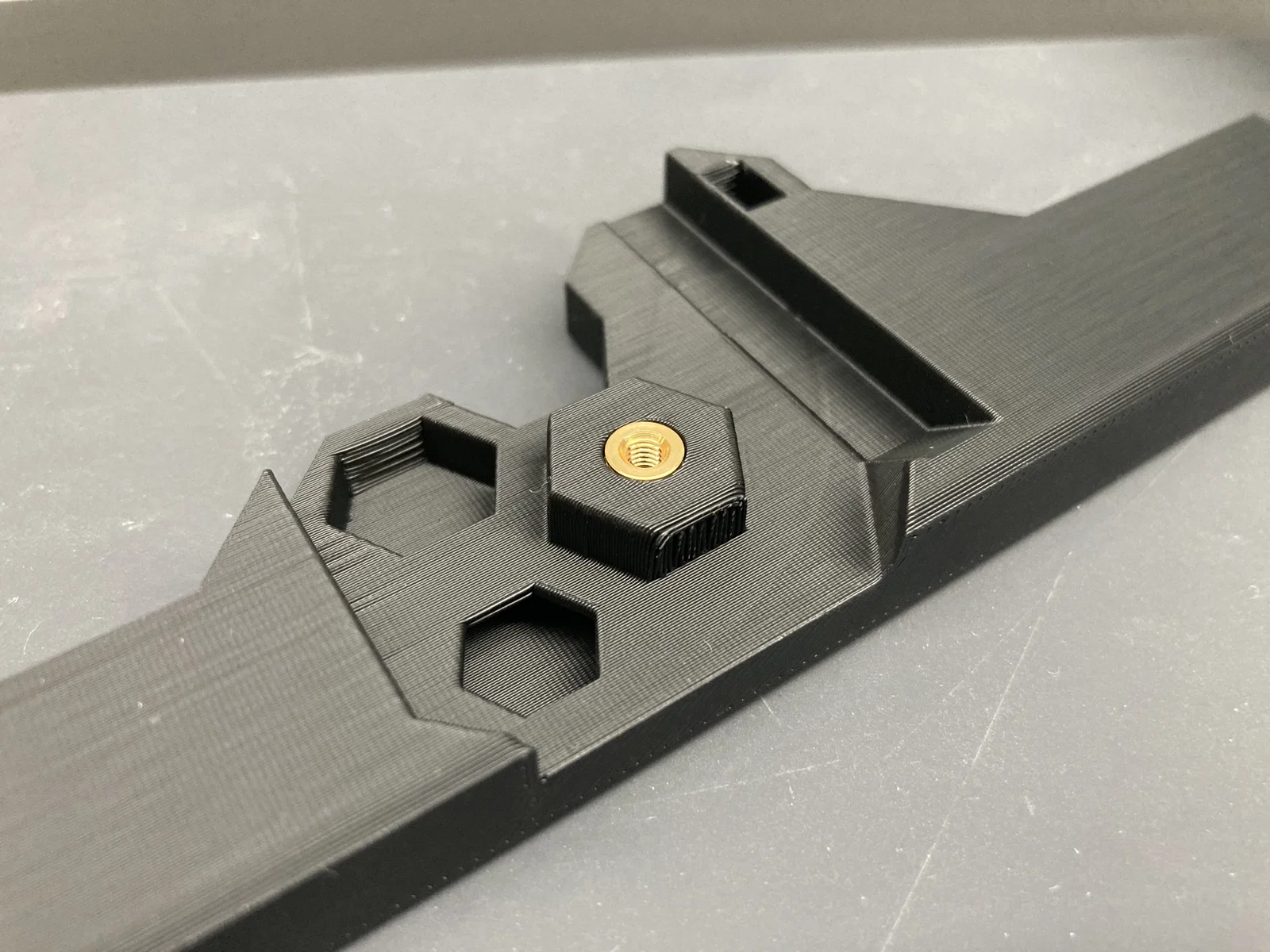

Linh kiện phụ trợ: Công tắc nguồn (KCD11 10x15mm) Ống co nhiệt Brass inserts M3 Ốc chìm M3x5mm Đầu nối dây (Fork terminals)

Bộ linh kiện (Hardware Kit)

Mua bộ linh kiện từ VOXELPLA.com tại link trên.

Công cụ: Kìm tuốt dây, bộ dụng cụ hàn, cưa sắt, khóa lục giác 2mm, giũa kim loại (tùy chọn), kìm bấm đầu cốt (tùy chọn).
