Hướng Dẫn Dây Nguồn Cho Đèn LED Light Bar Prusa (SethBon)

Cái đèn LED light bar của SethBon thiết kế hay lắm, nhưng tui hông có ưng cái vụ dây nguồn nó cứ lòng thòng phía sau máy in.

Tui có thiết kế cái guide này để giữ dây cáp (có bọc hay không bọc cũng được) áp vô khung máy, mà nó cũng đủ mỏng để không bị vướng vô mấy bộ phận chuyển động.

Để bọc dây, tui xài loại PET 1/4" (6.35mm): https://amzn.to/2M7FPm1

Con ốc là loại M3x10mm, có sẵn trong túi đồ spare parts của Prusa (đầu 5.3x3mm) hoặc mua ở đây nè: https://amzn.to/3KMpnSo

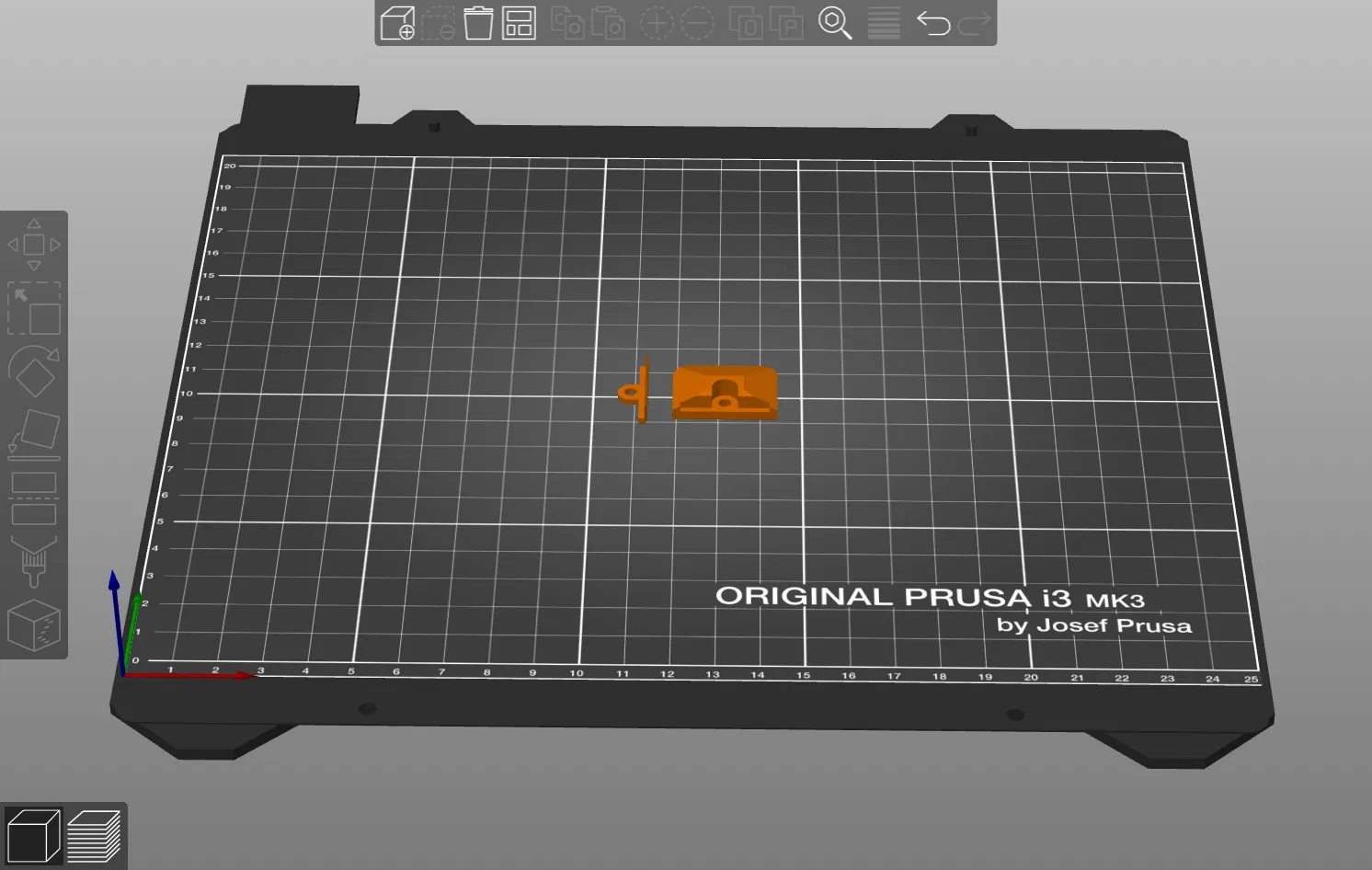

Hướng dẫn in In "body.stl" và "side_lock.stl" theo hướng đặt trên ảnh chụp màn hình build plate nha. Còn "body_without_lock.stl" thì không cần thiết đâu. Chiều cao lớp in: 0.20mm Infill: 20% Rectilinear Support: Không

Lắp ráp

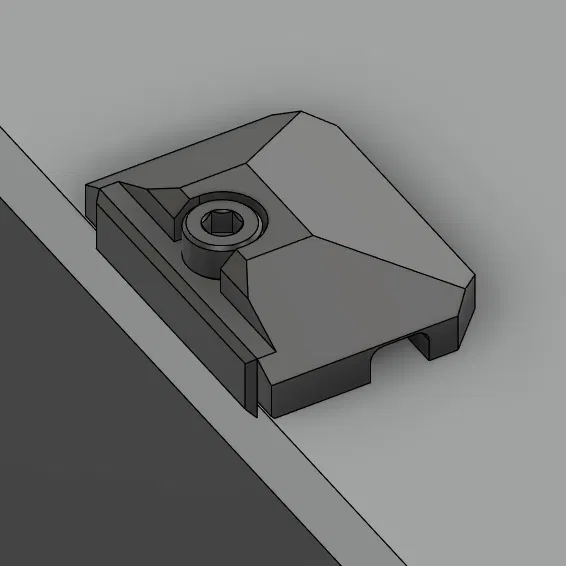

Để cái phần tròn của "side_lock" (chốt hướng xuống dưới) vô cái lỗ khoét tương ứng trên "body".

Luồn con ốc M3x10mm qua lỗ, nối hai cái lại với nhau.

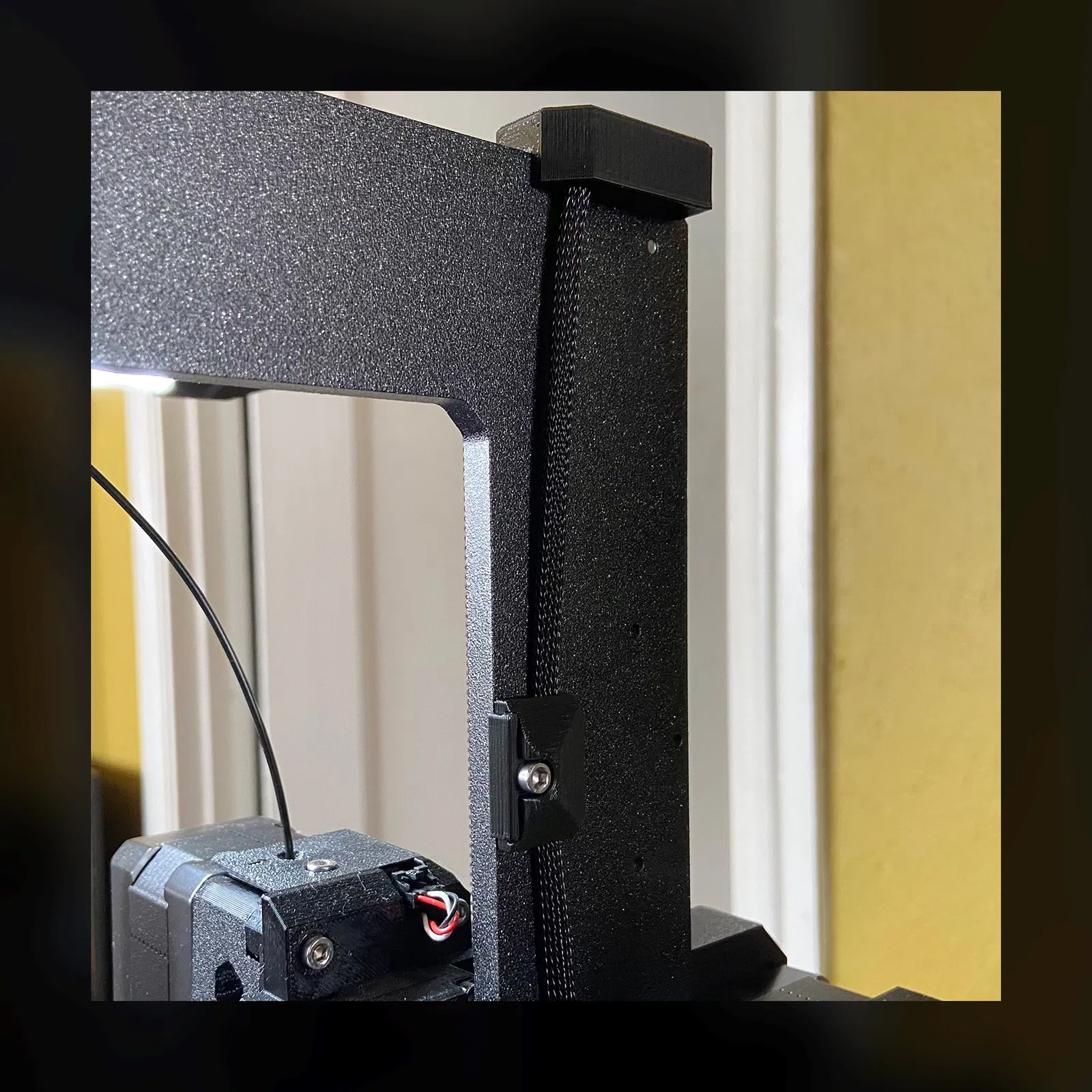

Siết vô phía sau khung máy in, đảm bảo là dây cáp đã bọc không bị kẹp và "side_lock" ôm sát vô bên trong khung.

Tui cũng có làm thêm bản "body" mà không cần "side lock" nè: "body_without_lock". Chắc phải siết hơi chặt đó để nó không bị xoay trên khung...
