OG Star Tracker V2 - Bộ theo dõi sao tự làm đỉnh cao
- Lượt tải
- 5.293
- Lượt thích
- 985
- Lượt coi
- 44.918
- Bản remix
- 4
- Bình luận
- 0
File 42 24,6 MB
- small_scale_knob_1768243577.stlSTL · 113,9 KB
- small_scale_1768243579.stlSTL · 129,5 KB
- vixen_holder_1768243580.stlSTL · 289,7 KB
- vixen_knob_1768243580.stlSTL · 456,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 4
OG Star Tracker V2 Mods (Chỉnh ngang/Azimuth bằng worm gear)Tác giảYvendros_489673 · 01/05/2026
OG Star Tracker v2 - Các chi tiết đã gia cốTác giảeoyilmaz_384382 · 06/04/2026
Trục RA cân bằng & Dec cho OG Star TrackerTác giảcodygarner_848357 · 27/02/2026
Thước thủy cho OG Star TrackerTác giảniC00L · 27/06/2025
Thông tin
- Mã mẫu
- #132347
- Danh mục
- Giáo Dục
- Ngày đăng
Mô tả

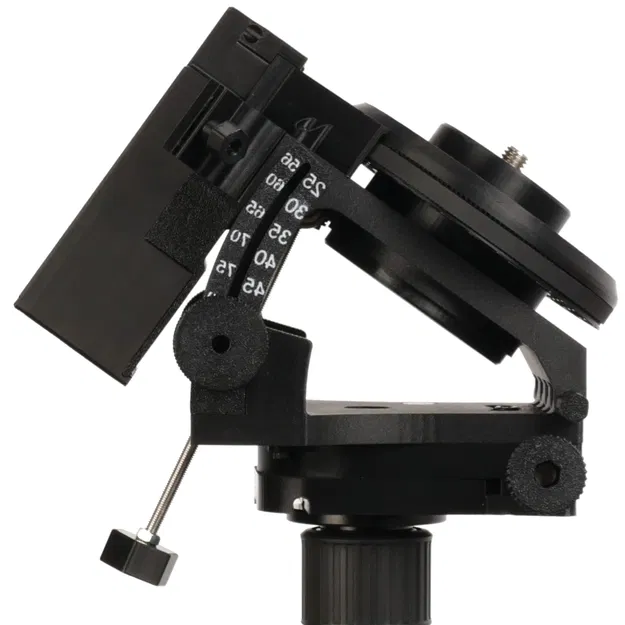

Giờ đây bạn có thể mua bộ dụng cụ và các bộ phận tại OG star tech. ### Gặp gỡ OG Star tracker - Bộ theo dõi sao DIY đỉnh cao TỰ LÀM – Tự xây dựng bộ theo dõi của bạn! Vậy là bạn muốn tự làm bộ theo dõi của mình. Vậy thì bạn đã đến đúng nơi rồi. OG star tracker là một bộ theo dõi và dự án hoàn hảo cho người mới bắt đầu cũng như những người chụp ảnh thiên văn có kinh nghiệm. Kết hợp sự dễ sử dụng với độ chính xác cao trong khi vẫn là mã nguồn mở. #### Các tính năng chính: * Nhẹ & Di động: Chỉ nặng 1,4 kg
- Độ chính xác cao: Lỗi chu kỳ chỉ 10″–15″, cho phép phơi sáng lâu mà không cần thiết bị dẫn đường tự động (auto guider).
- Mô-đun & Tùy chỉnh: Hoán đổi giữa laze và kính ngắm cực, thêm đầu bi, hoặc thậm chí nâng cấp bằng trục declination thủ công.

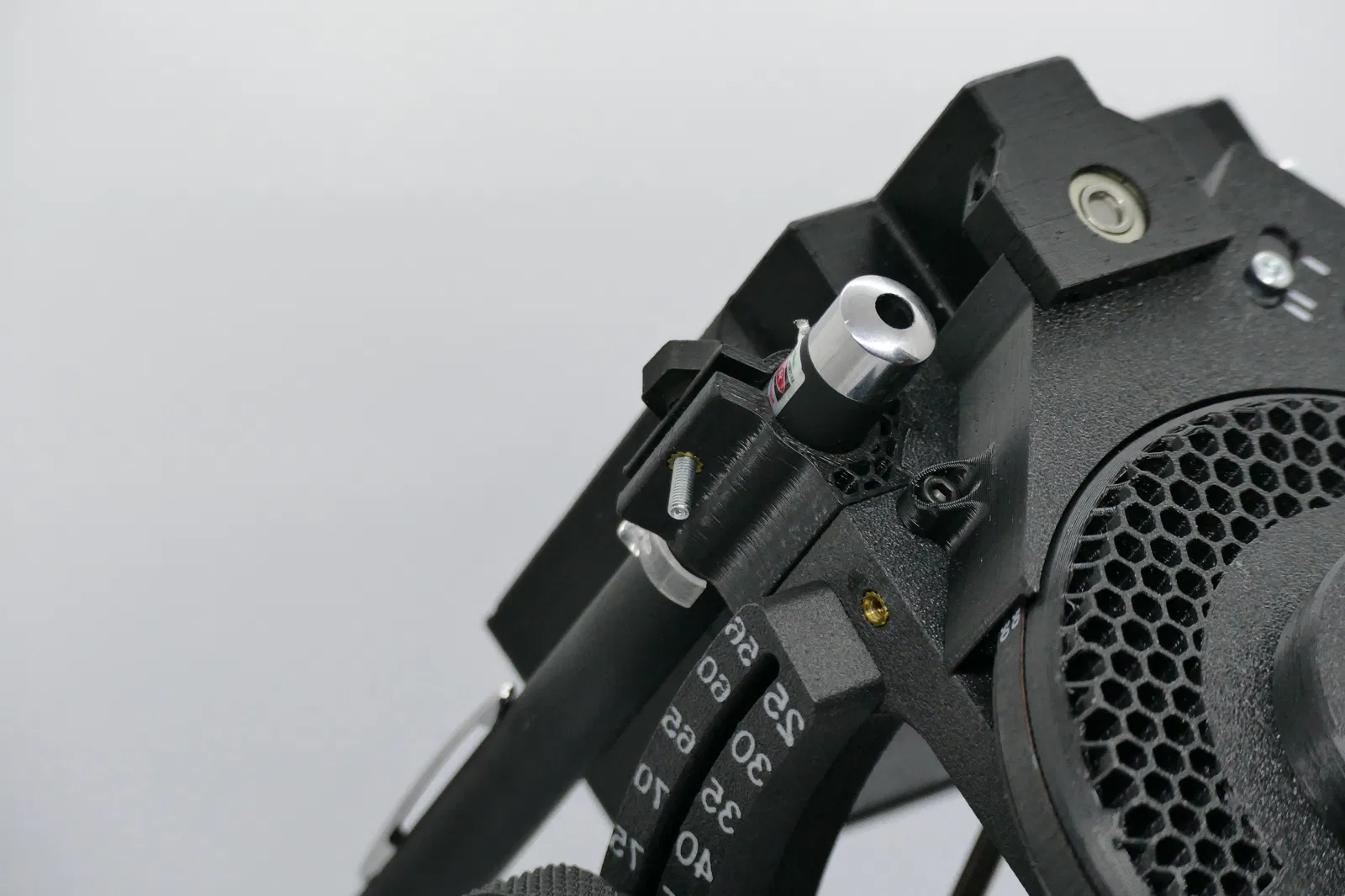

- Căn chỉnh cực dễ dàng: Chỉ cần hướng laze vào Sao Bắc Đẩu (Polaris)—không cần kính ngắm cực.

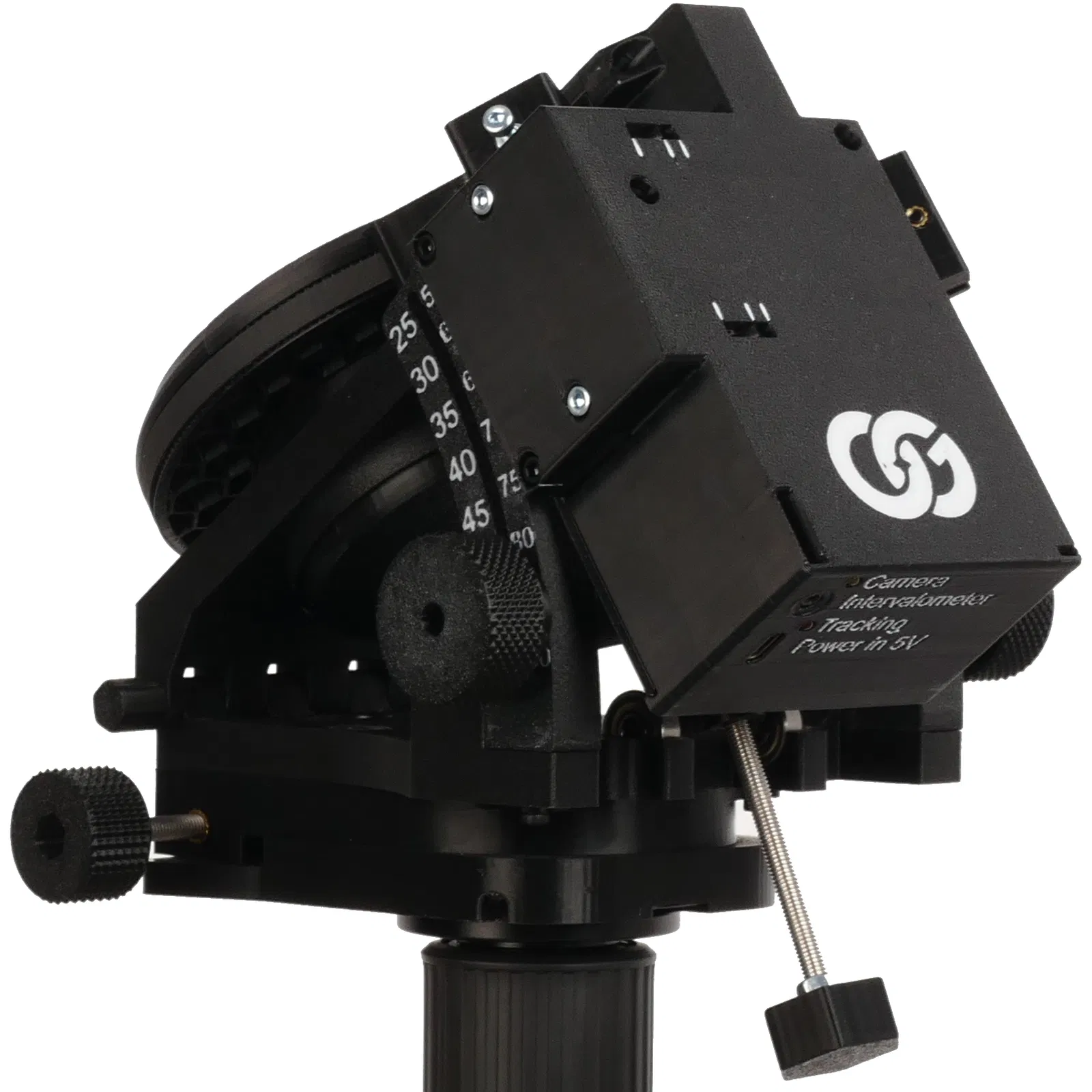

- Kiểm soát Camera Nâng cao: Cổng kích hoạt hẹn giờ tích hợp với hỗ trợ dithering để giảm nhiễu.
- Có thể nâng cấp: Sắp tới sẽ có bản nâng cấp thủ công go-to.
- Mã nguồn mở và miễn phí để chia sẻ, sửa đổi và sản xuất. ### Giờ đây bạn có thể mua bộ dụng cụ và các bộ phận tại OG star tech.
### Ảnh chụp bằng OG star tracker
Phơi sáng 30 giây, tổng thời gian phơi sáng 2,5 giờ. #### Tham gia cộng đồng của chúng tôi Discord : https://discord.gg/dyFKm79gKJ QQ: QQ交流群 ### Hướng dẫn lắp ráp Github : https://github.com/OndraGejdos/OG-star-tracker- Danh sách bộ phận : https://docs.google.com/spreadsheets/d/1V04zjGSebJ5LQbSmzs-h86T6Z9E3HwVkMj2nuVYQzYs/edit?usp=sharing Website của tôi : http://www.ogstartech.com Danh sách bộ phận để in 3D : https://docs.google.com/spreadsheets/d/1WuAHm6aZfxG0zdhcmhc4xp2cmE2E53lkToNg1eQ2wvI/edit?usp=sharinghttps://docs.google.com/spreadsheets/d/1WuAHm6aZfxG0zdhcmhc4xp2cmE2E53lkToNg1eQ2wvI/edit?usp=sharing Assembly guides: ### Hướng dẫn in Cài đặt in khuyến nghị Tất cả các bộ phận đều được in với độ điền đầy (infill) 100% trừ một vài bộ phận. In từ vật liệu abs/asa rẻ tiền: Main gearbox, Gearbox part 1 bearing holder, Tightener, Big pulley, Camera holder, middle holder, belt cover, tightener, tightener bottom, bearing holder, bearing holder cover, bottom bearing holder, M5 knob big, Laser holder 14mm, tightener for polar scope laser, polar scope holder eq5, middle holder bottom, stationary part with 3 8 threaded insert, m5 knob 2x, m5 small knob 2x In đa màu: Main gearbox - 2x 3 chấm trắng để căng chỉnh, logo, chữ dưới đáy
arc left - số vĩ độ màu trắng, in nằm trên bàn máy
arc right - số vĩ độ màu trắng, in nằm trên bàn máy (Các chi tiết khắc rất nông) Bật chế độ điêu khắc (ironing) trên các lớp trên cùng của các mẫu sau: Middle holder bottom
Stationary part (Sử dụng 4 vách tường) Sử dụng vật liệu tốt hơn abs-gf/asa-cf Main top part, Main bottom part, Arc left, Arc right Thông số in đặc biệt: Main pulley - sử dụng random z seam và scarf joint seam Stationary part (Sử dụng 4 vách tường) Các bộ phận bạn có thể in với độ điền đầy 50% Middle holder bottom, Stationary part (sử dụng 4 vách tường), M5 knob, M5 knob big, Side M3 knob Bạn có thể chọn các tệp bạn cần in 3D tại đây: https://docs.google.com/spreadsheets/d/1WuAHm6aZfxG0zdhcmhc4xp2cmE2E53lkToNg1eQ2wvI/edit?usp=sharinghttps://docs.google.com/spreadsheets/d/1WuAHm6aZfxG0zdhcmhc4xp2cmE2E53lkToNg1eQ2wvI/edit?usp=sharing Đối với phiên bản chịu tải nặng (heavy duty version) Luôn sử dụng độ điền đầy 100% #### Firmware Bạn cần chọn firmware dựa trên động cơ bước của mình. Nếu bạn có động cơ bước có 400 bước mỗi vòng quay, hãy chọn: firmware simple for Arduino nano 0.9°. Nếu bạn có động cơ bước 200 bước mỗi vòng quay, hãy sử dụng: firmware simple for Arduino nano 1.8°. Nếu bạn muốn sử dụng Arduino khác, bạn có thể cần thay đổi các chân cắm trong mã. https://github.com/OndraGejdos/OG-star-tracker-/tree/main/Firmware Hoặc bạn có thể sử dụng bảng mạch PCB mới được phát triển của chúng tôi để mở khóa nhiều tính năng hơn. https://github.com/OG-star-tech/OG-star-tracker-/tree/main/esp32_wireless_control/firmware ### Usage Trong tệp đính kèm có một sách hướng dẫn sử dụng. #### Giới thiệu OG star tracker V2 #### Thông số kỹ thuật: * Trọng lượng: 1,4 kg - Tải trọng tối đa: 4 kg / 6kg cho phiên bản chịu tải nặng
- Tiêu cự tối đa: 400 mm
- Điều khiển: Qua ứng dụng hoặc web app trên điện thoại
- Nguồn: Sạc dự phòng 5V 1A
- Động cơ bước: Động cơ bước 0.9° có độ chính xác cao với driver TMC2209
- Vật liệu chế tạo: ABS-GF và ABS
- Kích thước: 17,5 × 19 × 11,5 cm Phiên bản cũ tại đây: ://www.printables.com/model/1462536-og-star-tracker-legacy-version
