OG Star Tracker V2 Mods (Chỉnh ngang/Azimuth bằng worm gear)

Remix từ OG Star Tracker V2 - Bộ theo dõi sao tự làm đỉnh cao Tác giả Ondrags_472988

Tác giả Yvendros_489673

Lượt tải
39
Lượt thích
8
Lượt coi
451

File 5 5,4 MB

  • assy_1777649394.stlSTL · 2,6 MB
  • trapezoidal_1777649396.stlSTL · 1,5 MB
  • m5-knob_1777649396.stlSTL · 696,3 KB
  • middle-holder-bottom_1777649397.stlSTL · 265,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#358666
Danh mục
DIY
Ngày đăng

Mô tả

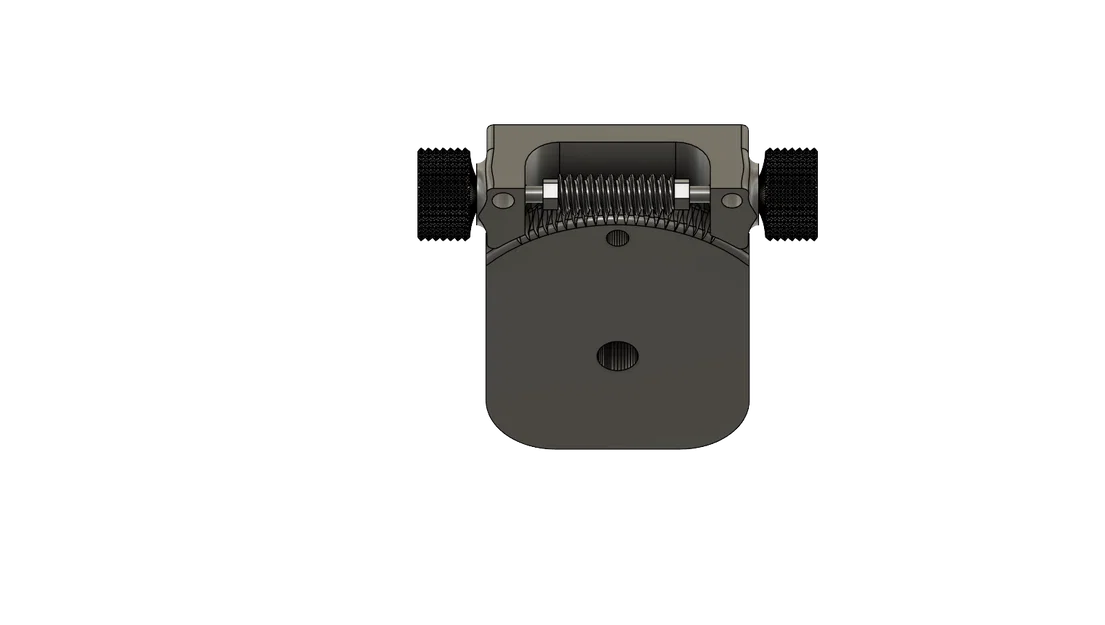

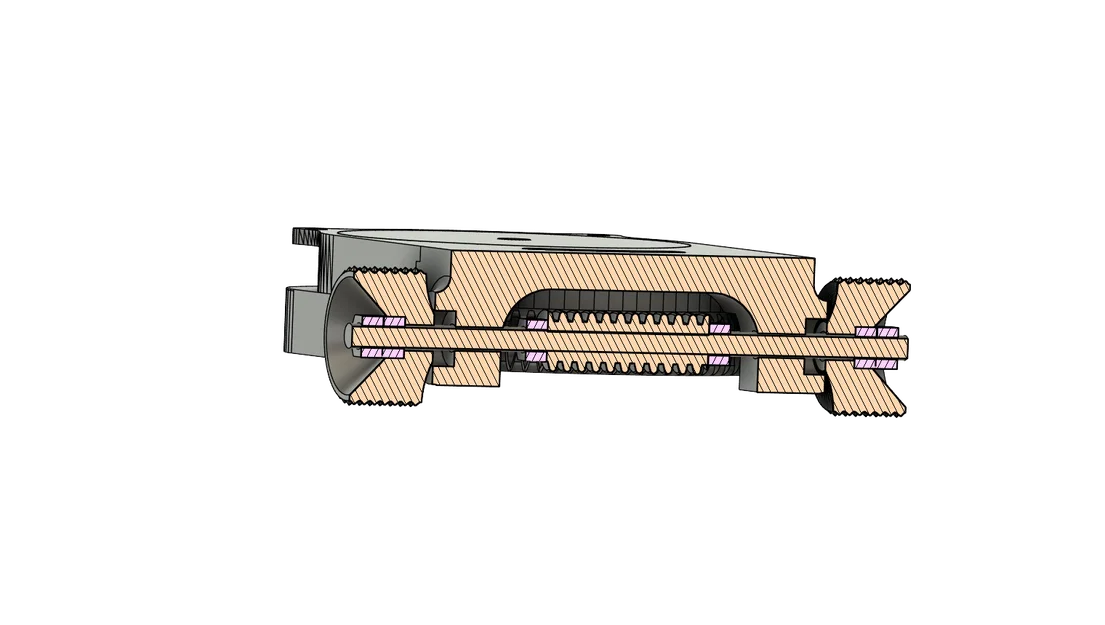

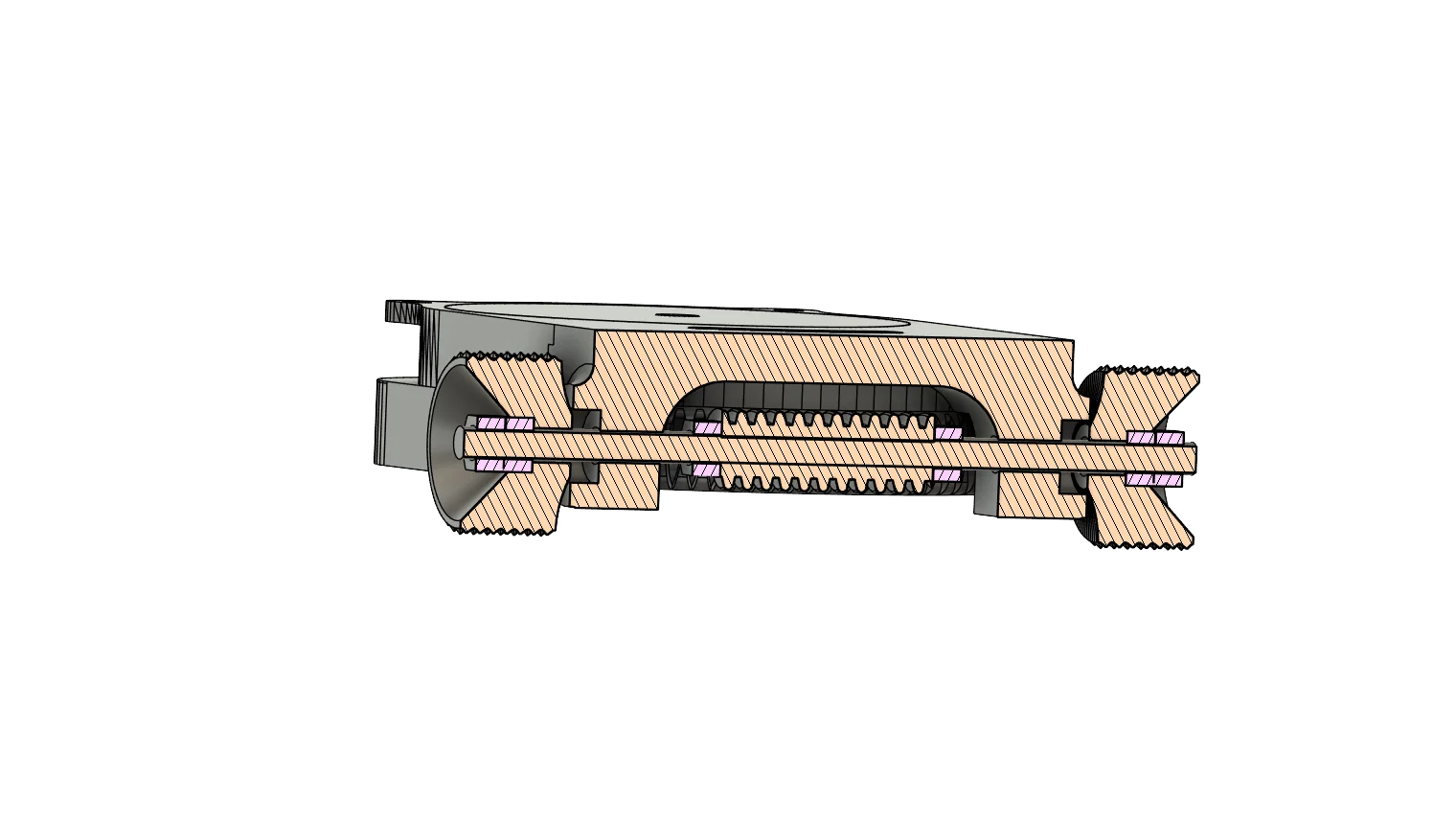

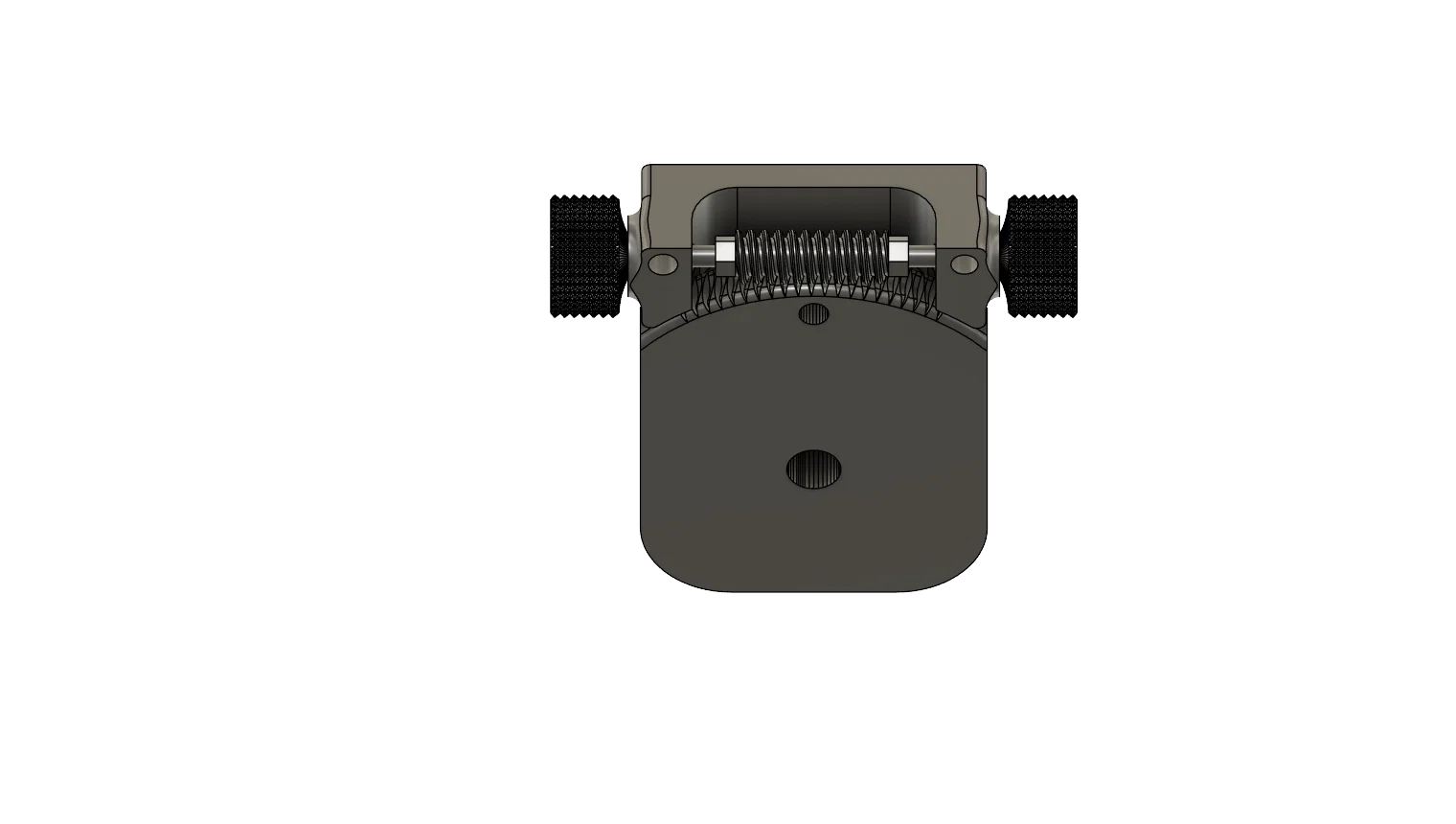

Nó dùng lại các phần/linh kiện nguyên bản nhưng thêm cơ cấu chỉnh kiểu worm gear để chỉnh tracker.

2x vòng bi MR115 (đồ mình có sẵn…)

1x ty ren M5 dài 115mm

4x ê-cu khóa M5 (bất kỳ M5 nào cũng được. Mình làm bằng loại locking)
2x ê-cu lục giác M5

Phần còn lại là những thứ dùng cho base gốc. Trường hợp của mình dùng heated insert 3/8 inch để gắn tripod. 2x heated insert M5. Dùng lại ốc/vít phần cứng nguyên bản để gắn nó vào phần còn lại của tracker.
