Giá đỡ laptop phía sau màn hình

• Dùng với màn hình chuẩn VESA
• Trường hợp của tui thì cần gắn cái laptop phía sau màn hình, mở màn hình laptop ra để xài như màn hình phụ.
• Cái màn hình tui xài là HP L2245WG (hình như 22 inch), nó có cái chân đế zin mà tui cần phải xử lý.

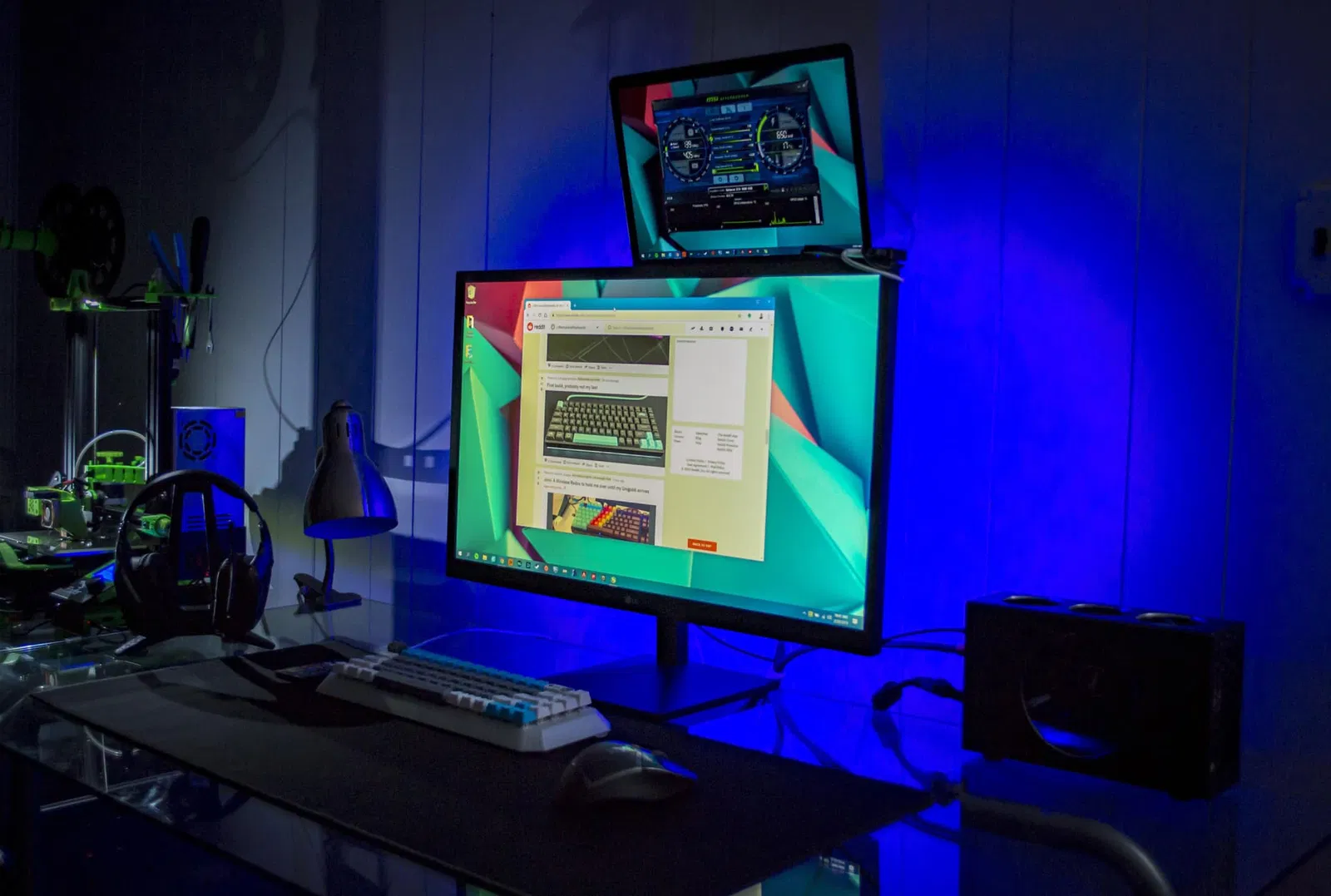

• Tui nghĩ là không có hình ảnh thực tế đâu, nhưng mà xài PLA in ra thấy ngon lành, cứng cáp lắm – có hình tương tự đính kèm nha.
• Dùng ốc M4 để gắn vô màn hình, hình như là M4 x 30 mm.
• Cánh tay có thể điều chỉnh để phù hợp với laptop dày hoặc mỏng hơn (tui xài với con Dell Precision 7540, nó khá dày).
• Tui có lót miếng bìa carton để không làm trầy trackpad & tránh bị kẹt bàn phím.
• Có khả năng chỉnh chiều cao để màn hình laptop có thể đặt ở vị trí mong muốn so với tâm của ngàm VESA – sao cho viền màn hình của hai màn hình thẳng hàng với nhau.
• Tui định cải tiến thiết kế & CAD luôn, mà thôi bỏ vì giờ có việc khác quan trọng hơn.

Hướng dẫn lắp ráp rev 7 - 2024-01-28

Huống dẫn lắp ráp, chỉ có một bên thôi nha:

• Tui lười không có mirror mấy cái bộ phận.
• Lưu ý là tui khá chắc là tui chưa bao giờ test, nói chi là in mấy cái bộ phận rev 7.
• Khi in ra, mấy bạn phải mirror 2 trong 3 bộ phận độc nhất, đó là cái HOOK (móc) & cái ARM (cánh tay).

Tất cả ốc là M4 hết nha:

• Tui có để 3 con nylock nut nè
  • 2 con để chỉnh cái HOOK trong khe của nó so với cái ARM để phù hợp với độ dày laptop khác nhau.
    • Tui có lót miếng carton ở phía bàn phím để giảm thiểu hư hại cho mấy phím.
    •
  • 1 con để khóa cái ARM chỉnh chiều cao so với cái MOUNT.
    •
    • Ý tưởng đằng sau rev 7 là giảm số lượng ốc ở khớp nối này bằng cách tận dụng cái cạnh sẵn có như một loại khớp trượt.

MOUNT (Ngàm gắn)

• Cái ngàm này có lỗ vuông theo chuẩn VESA 100 x 100 mm, cũng dùng ốc M4 thì phải.
  • Mấy lỗ ở góc là để dành cho mục đích đó.
  • Mấy lỗ theo hàng dọc là để tinh chỉnh cái ARM lên & xuống để định vị màn hình laptop ở bất cứ đâu bạn muốn trong tầm hợp lý.

• Nó có hình dạng chữ U là vì cái màn hình tui xài lúc đó là màn hình HP L224G gì đó & tui muốn cái đế này hoạt động được với cái chân đế zin đi kèm màn hình.
• Vì vậy, tui cần cái hình chữ U này để quấn quanh cái chân đế đó để xài cả hai đồng thời.
• Nếu bạn xài chân đế VESA thông thường, bộ phận này có thể vẫn xài được.
  •
