Cơ Chế Đồng Hồ Con Lắc

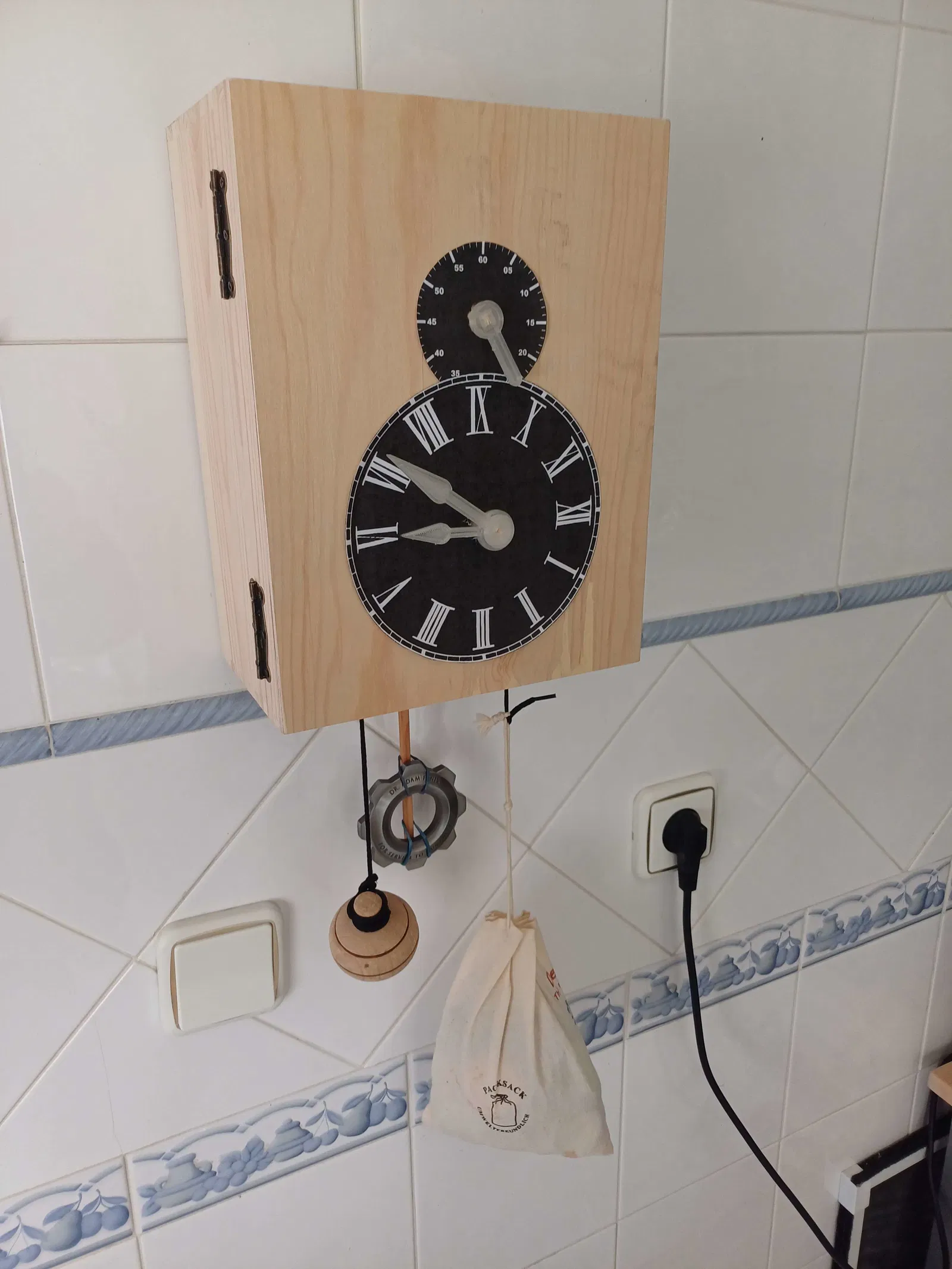

Tui làm cái đồng hồ này chủ yếu để thử nghiệm thôi, chứ không phải là một bộ máy mượt mà hay đẹp đẽ gì đâu.

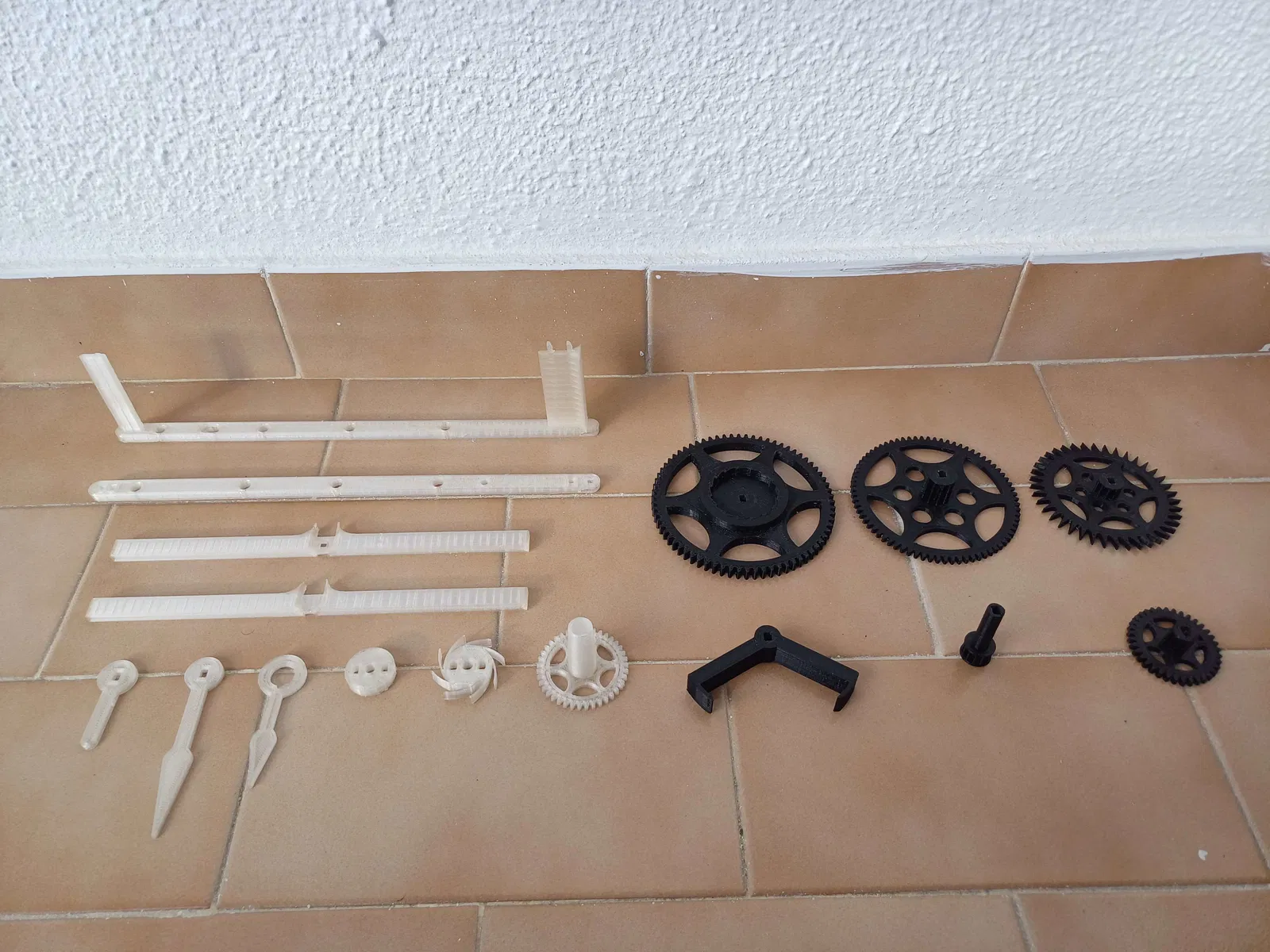

Tui đã cố gắng giảm thiểu tối đa số lượng bộ phận in 3D nhất có thể (chỉ có bánh răng, giá đỡ bộ máy, kim đồng hồ và bộ phận giữ con lắc), nên hộp, mặt đồng hồ, con lắc, dây và quả cân đều là những vật dụng tui tạm thời sử dụng.

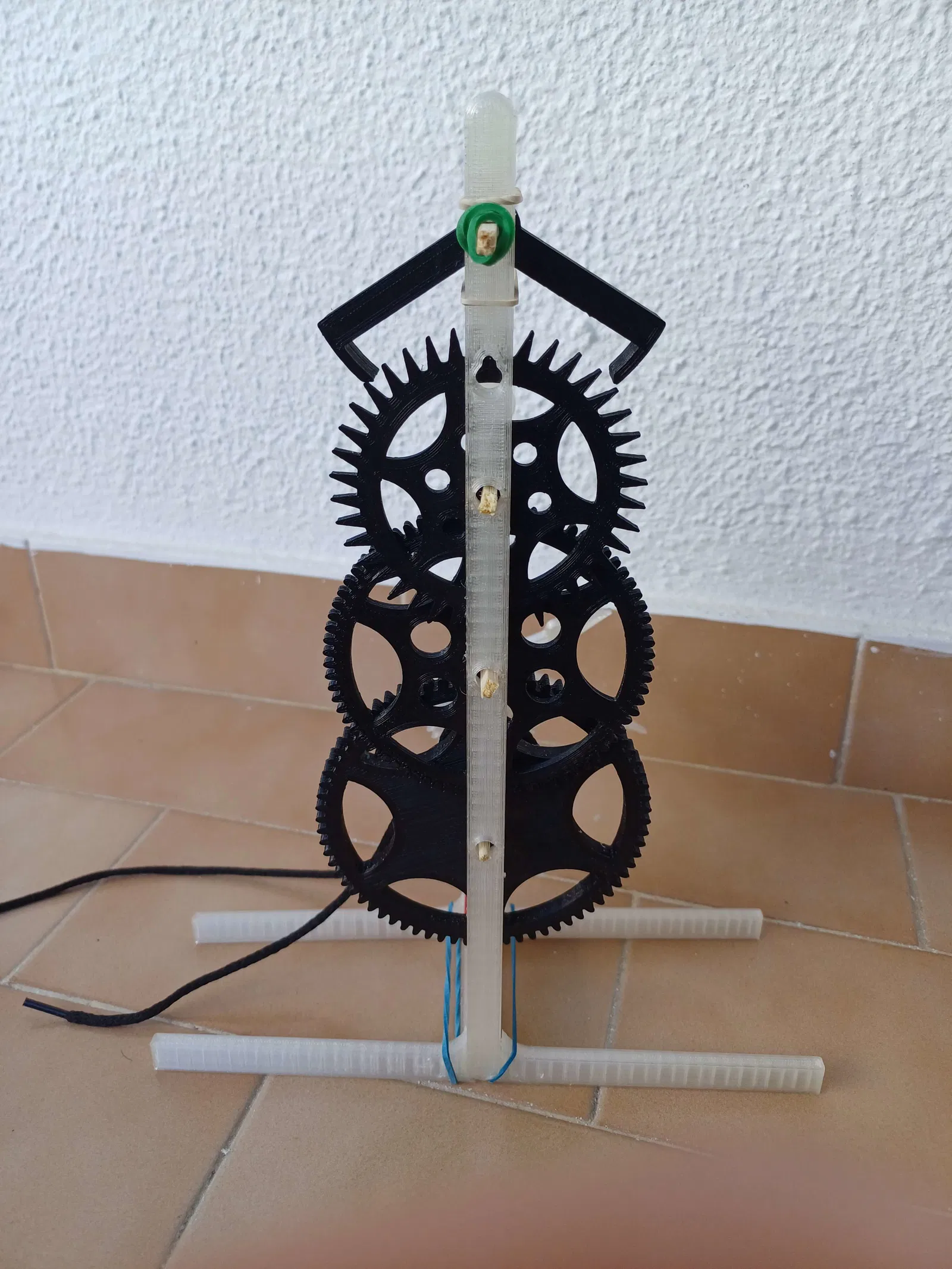

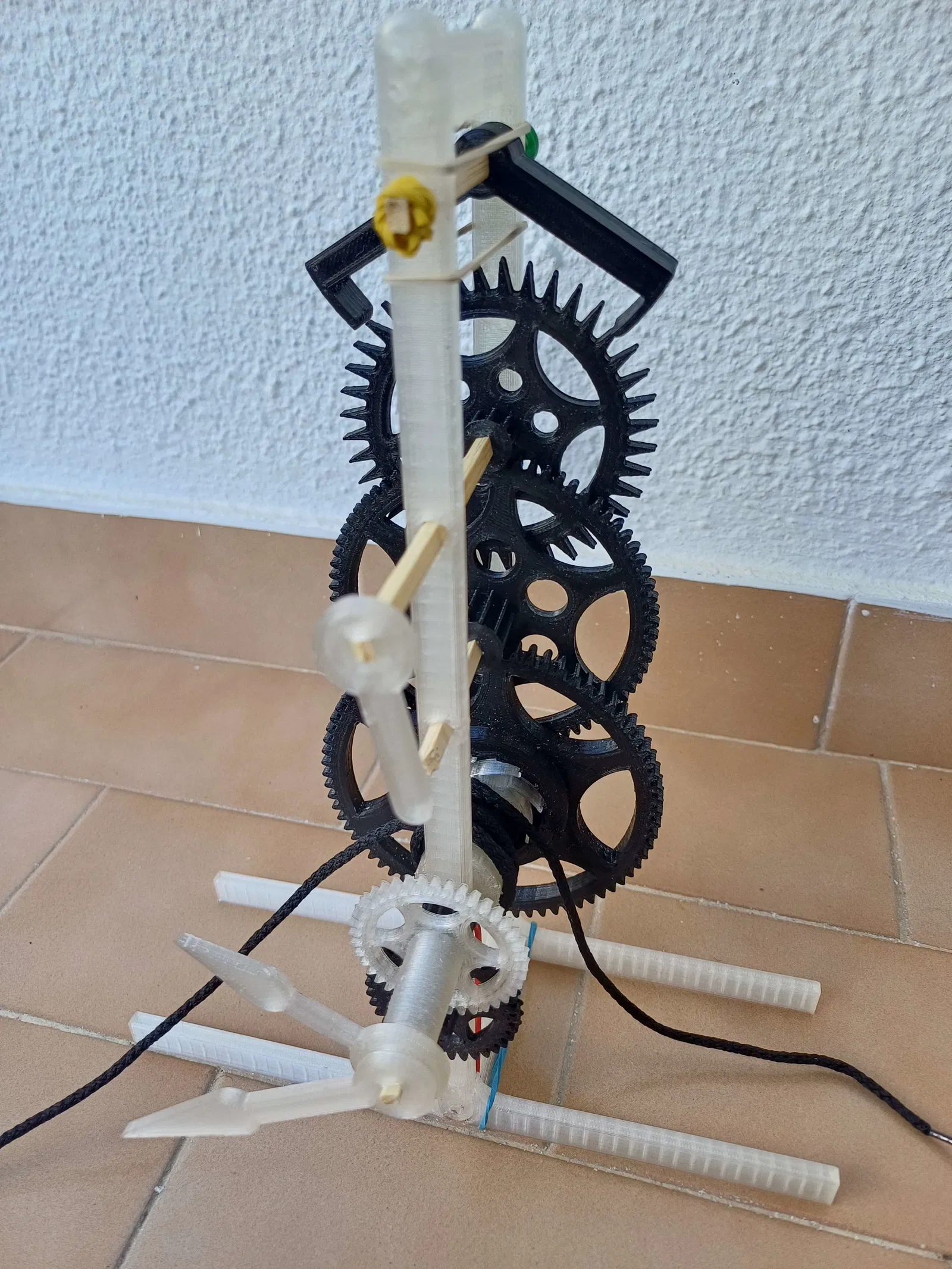

Khớp nối trên giá đỡ cho bộ máy có thể hơi yếu, nên tui phải dùng dây thun để giữ nó lại.

Tui đã dùng que xiên gỗ hình chữ nhật làm trục cho các bánh răng, nhưng chúng lại tạo ra nhiều ma sát. Tui khuyên bạn nên dùng trục bằng nhựa hoặc kim loại để bộ máy chạy mượt hơn (điều này có thể sẽ yêu cầu thay đổi các lỗ trục trong các file Scad bên dưới). Tui cũng khuyên bạn nên dùng con lắc dài hơn con lắc trong ảnh, vì chu kỳ dao động của một giây trong cơ chế này được quyết định bởi chiều dài của con lắc theo công thức sau:

T = 2_π . căn bậc hai(L/g)

trong đó:

T là chu kỳ dao động của con lắc (thời gian cho một dao động toàn phần),
π là số pi, một hằng số toán học (xấp xỉ 3.14159),
L là chiều dài của con lắc
g là gia tốc trọng trường

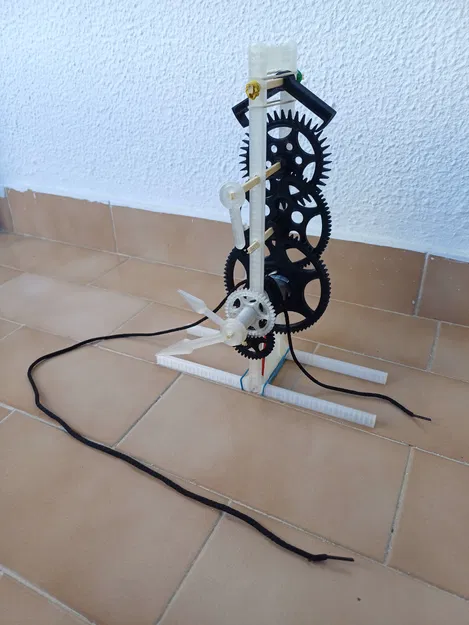

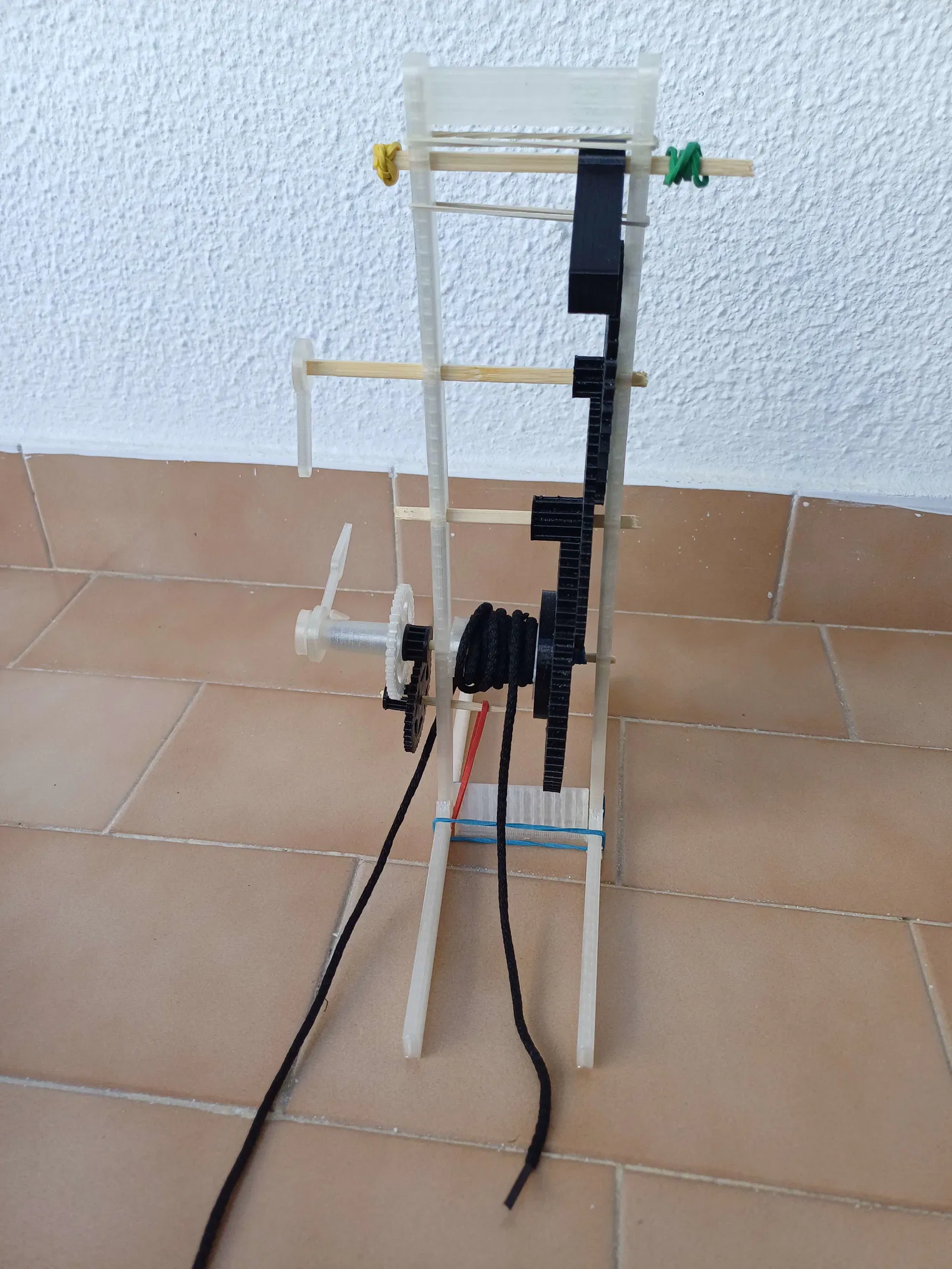

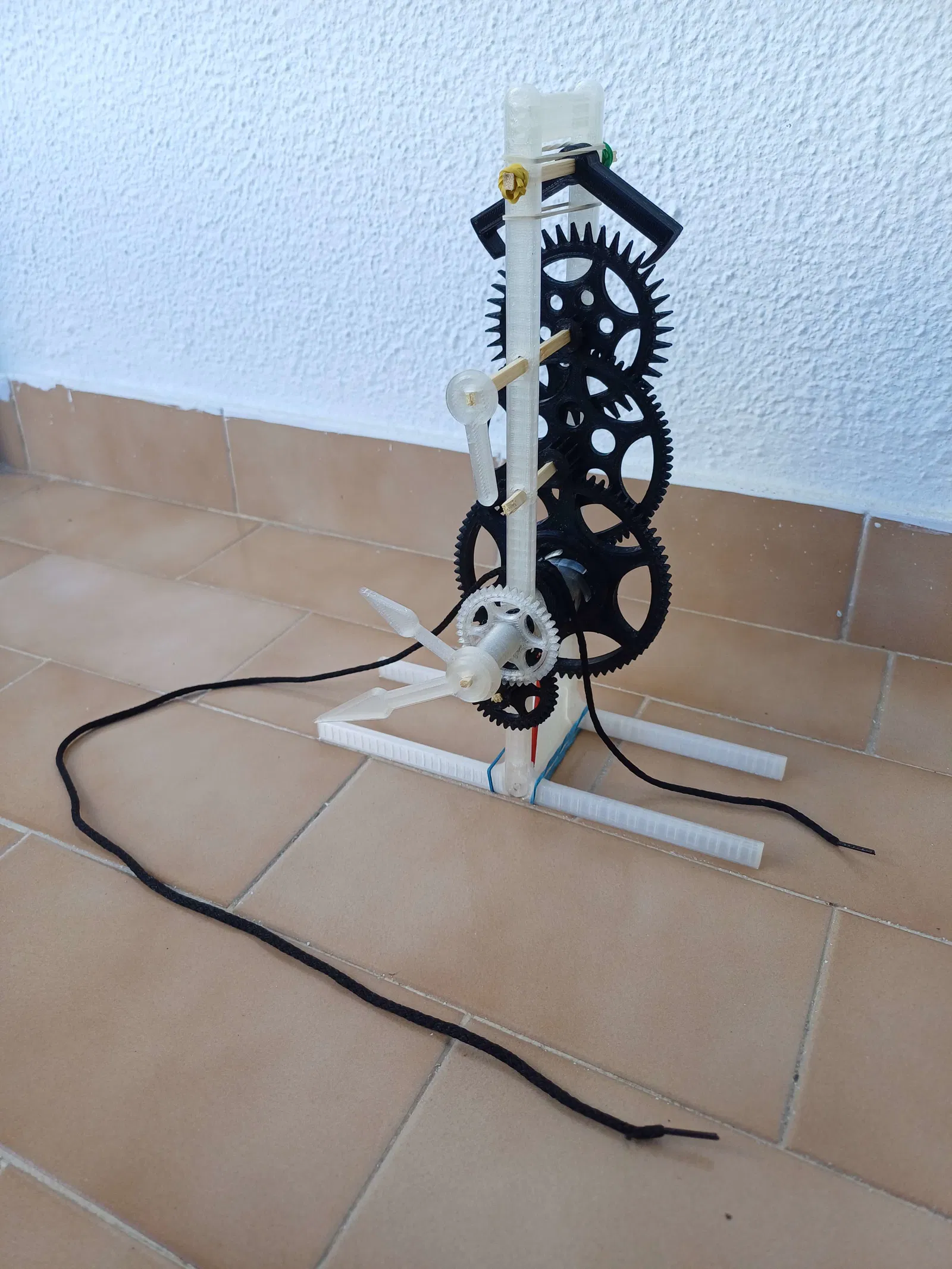

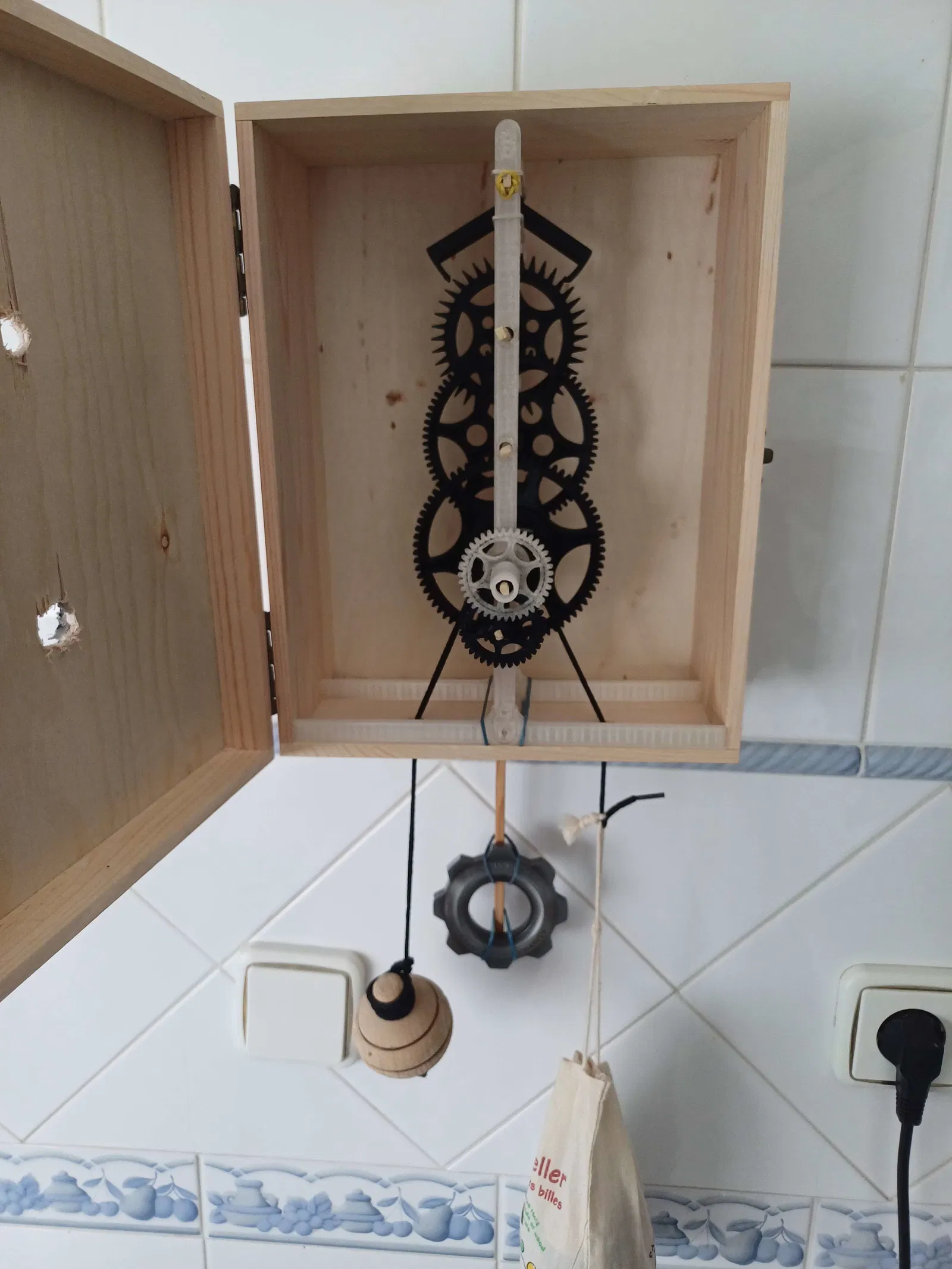

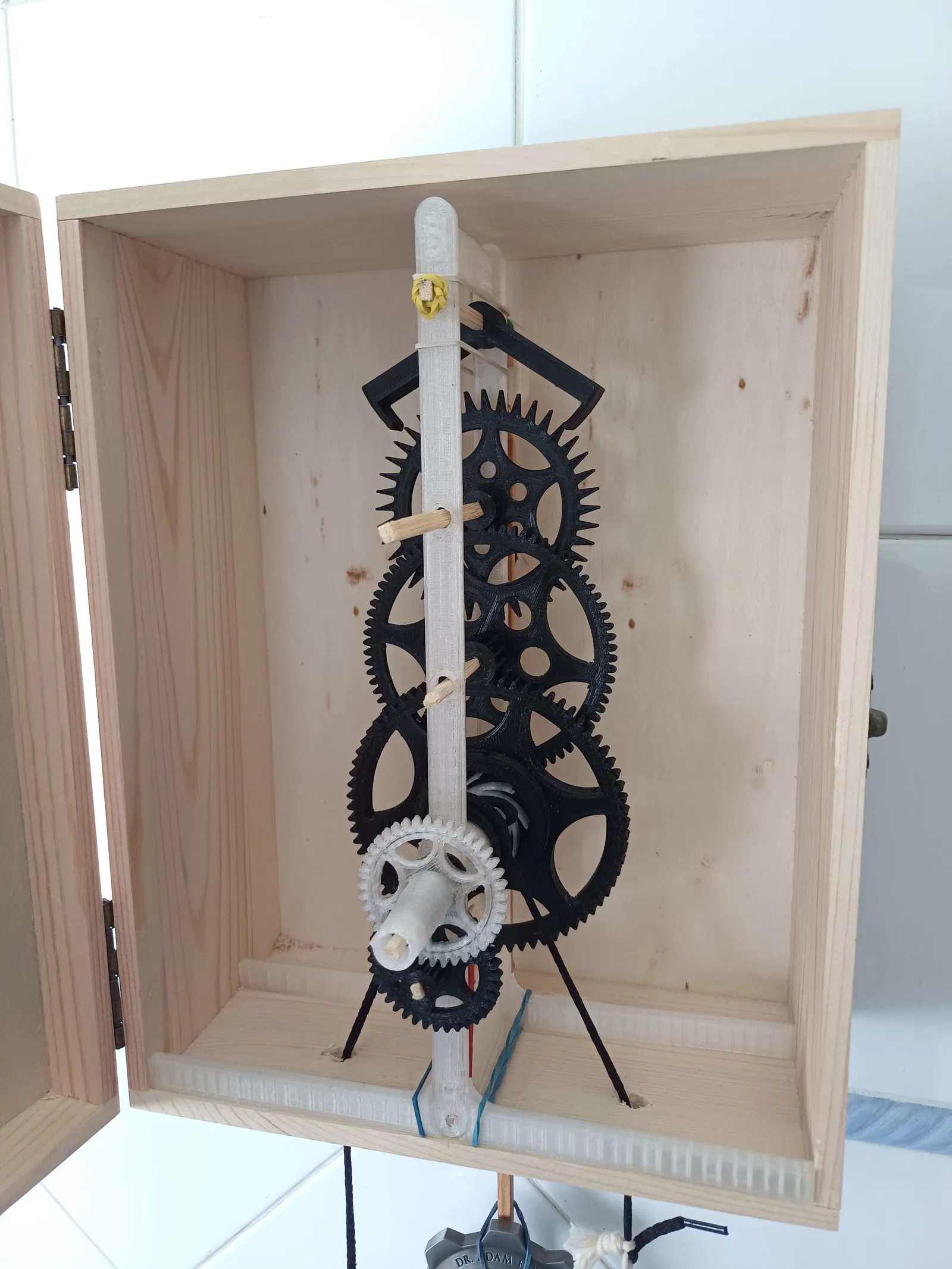

Tất cả mã Scad đều có trên trang này và dễ dàng chỉnh sửa. Cách các bộ phận khớp với nhau lẽ ra phải trực quan và dễ hiểu từ ảnh chụp, ngoại trừ dây cho quả cân. Dây nên được cuộn và buộc nhẹ quanh bánh xe dây (được tạo ra bằng cách nối nắp bánh xe dây và bánh răng giữ dây với 2 thanh/cọc) như trong ví dụ, và không được cản trở chuyển động quay của trục bánh răng đi qua tâm của bánh xe dây. Dây nên được buộc vào 2 quả cân, mỗi quả ở một đầu, với quả nặng hơn ở bên phải của bộ máy, nó phải là trọng lượng tối thiểu cần thiết để bánh răng di chuyển mượt mà.

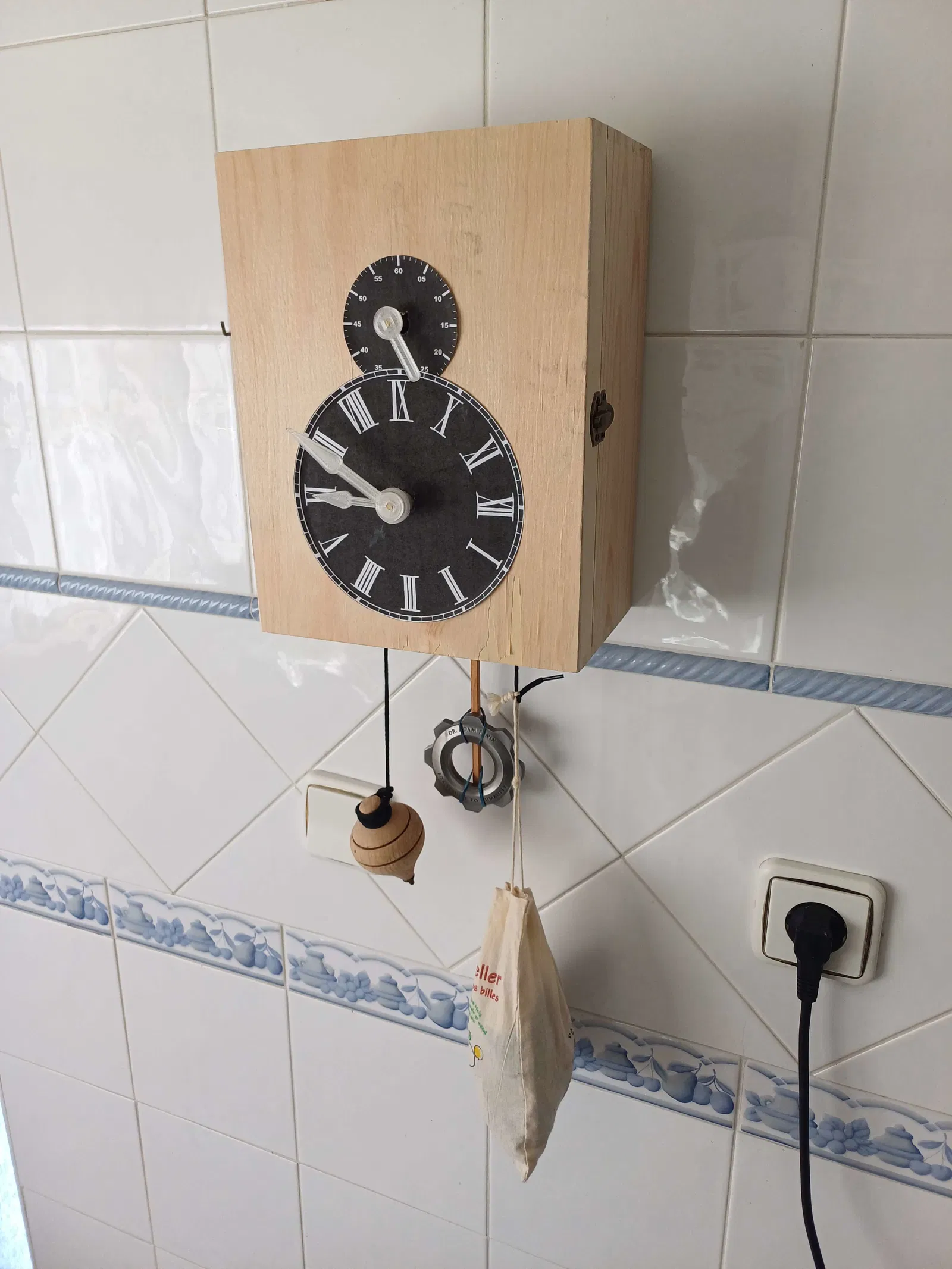

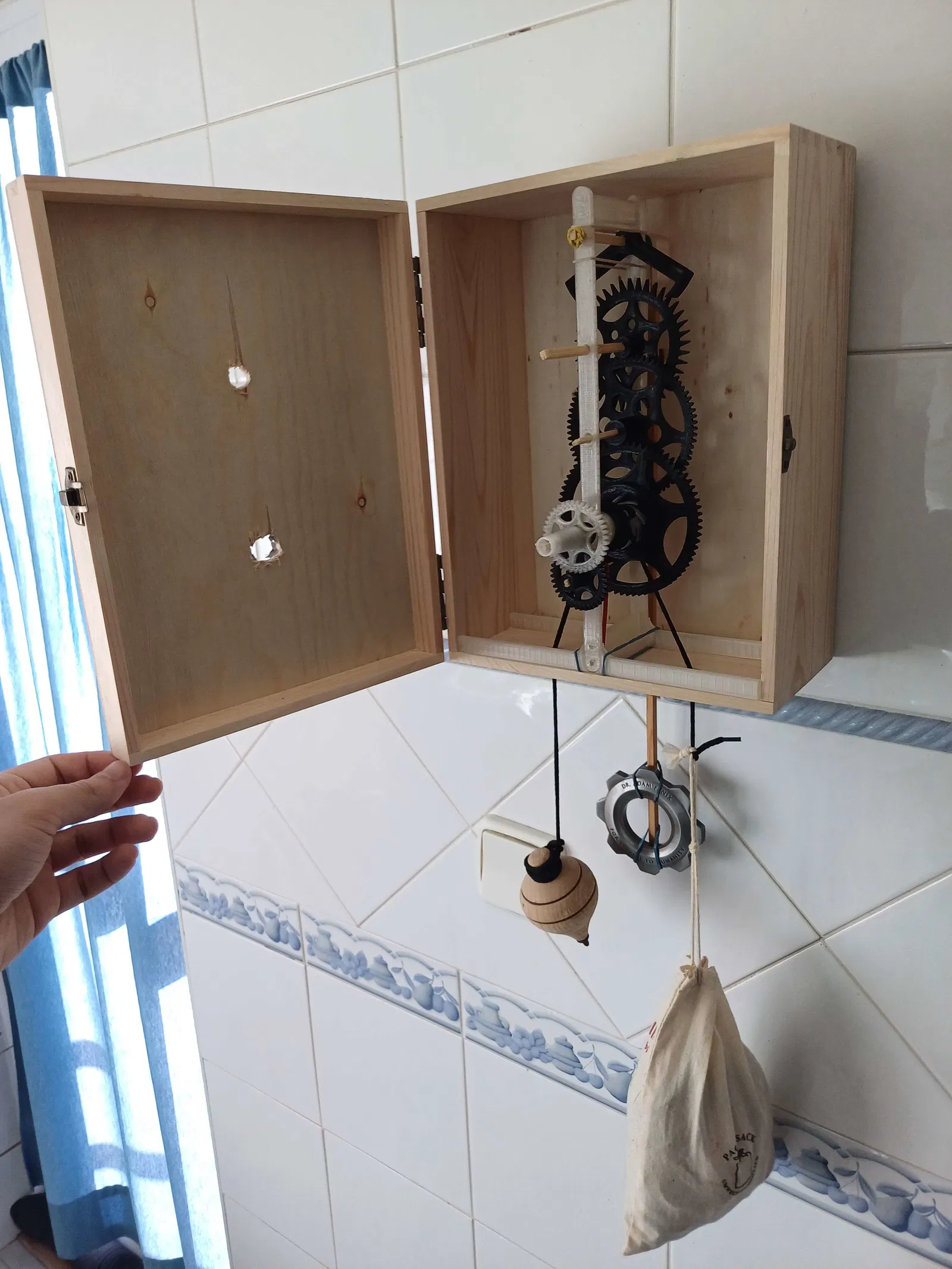

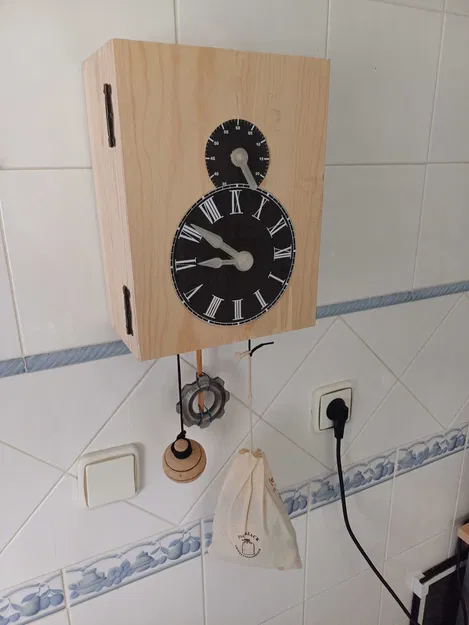

Vì con lắc và quả cân nằm bên dưới đế của giá đỡ bánh răng, bộ máy này cần được treo trên tường để hoạt động, trừ khi bạn sửa đổi giá đỡ để cao hơn.
