OZE - Mô hình Tua-bin gió

Cối xay gió

Trình bày các khả năng của Năng lượng Tái tạo (OZE)

Các bộ phận cần thiết

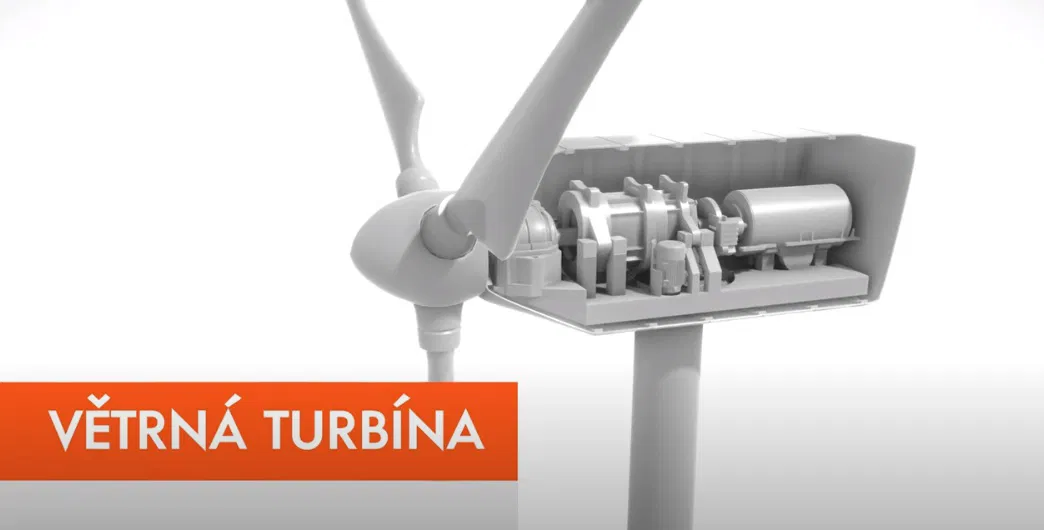

Để chế tạo mô hình tua-bin gió, chúng tôi đã sử dụng tài liệu từ cổng thông tin giáo dục của ČEZ mang tên „Svět energie“, nơi cung cấp các mô hình 3D tua-bin gió miễn phí để tải về:

https://www.svetenergie.cz/cz/stahuj-zdarma/3d-modely-pro-tisk

Trên trang web có sẵn các tệp *.stl cần thiết để in và hướng dẫn video lắp ráp. Chúng ta sẽ chỉ sử dụng các bộ phận để lắp ráp cánh quạt với các cánh, vỏ máy, ổ trục và trục bên trong (các bộ phận được đánh số trong sơ đồ là 01.x đến 03.x và 08).

Thay vì hộp số và máy phát điện, chúng ta sẽ tự chế tạo cơ chế máy phát điện hoạt động, sẽ tạo ra điện khi cánh quạt quay.

Chúng ta sẽ sử dụng máy phát điện từ bộ dụng cụ có thể đặt hàng tại đây:

https://dratek.cz/arduino/7818-dc-vetrny-generator-sada-s-vrtuli.html

bao gồm ba phần, chúng ta sẽ không cần cánh quạt (hoặc sẽ sử dụng chúng cho mục đích khác), trong dự án này, chúng ta sẽ sử dụng dynamo và một đèn LED được kết nối bằng đầu nối.

Một máy phát điện từ bộ dụng cụ đèn xe đạp cũng có thể được sử dụng, từ đó chúng ta sẽ loại bỏ đĩa ma sát, hoặc bất kỳ sản phẩm nào khác, miễn là kích thước của nó không lớn hơn đường kính bên trong của vỏ máy.

Quy trình chế tạo

Chúng ta sẽ lần lượt in các bộ phận cần thiết của thân tua-bin gió, lắp ráp các bộ phận theo video (bộ phận cuối cùng là ổ trục) và lắp trục quay với trục vào lỗ trong thân máy.

Chúng ta sẽ kết nối trục của dynamo với trục của bộ phận quay, bộ phận này được lắp vào ổ trục. Để kết nối chúng, chúng ta sẽ sử dụng một ít nhựa và súng bắn keo nóng, hoặc chúng có thể được dán bằng keo. Mô-men xoắn trên trục dynamo rất nhỏ và mối nối sẽ không chịu nhiều tải.

Hướng dẫn lắp ráp các bộ phận cần thiết:

https://www.youtube.com/watch?v=8eutANWmmJ8
