Adapter Chuyển Đổi Switch Cherry MX Sang Datanetics DC-51 Cho Bàn Phím

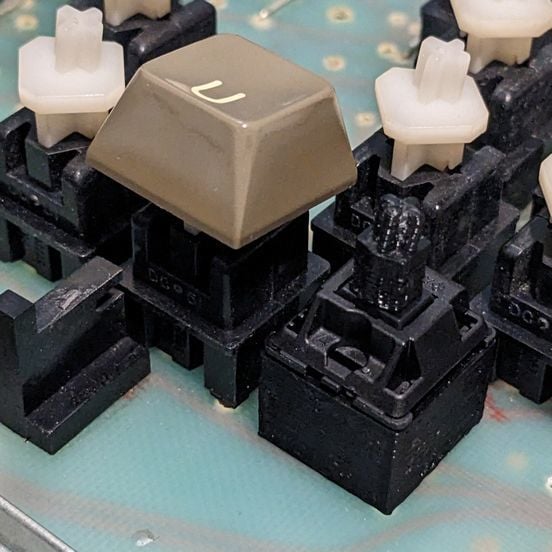

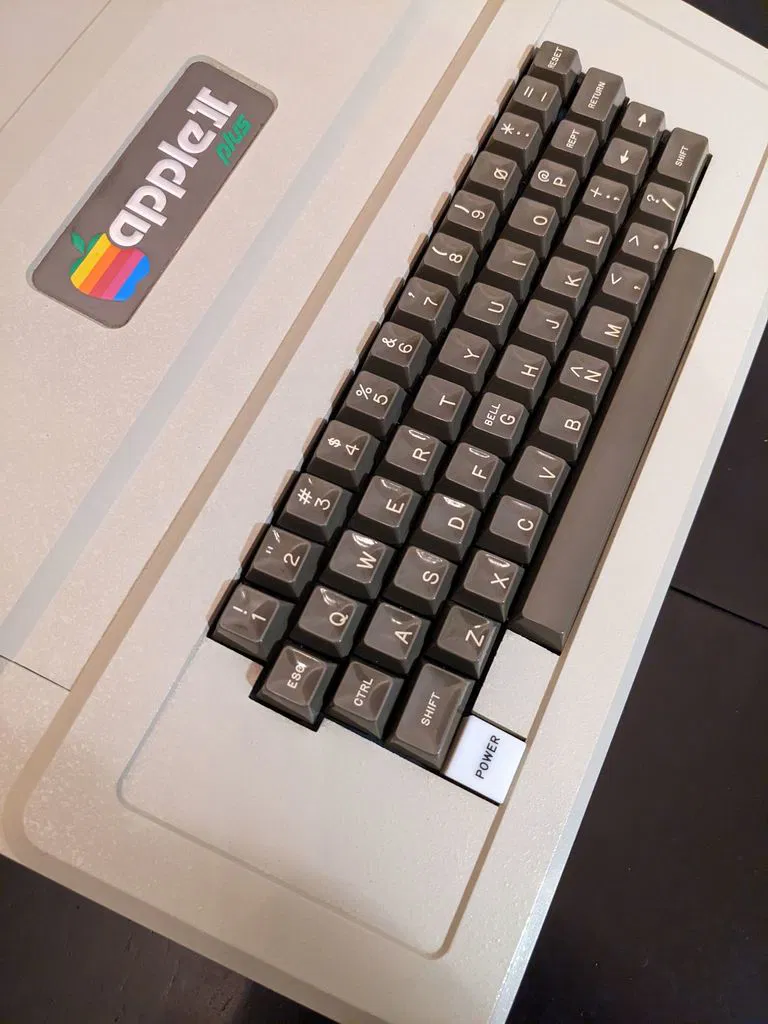

Mấy cái part này cho phép bạn thay thế mấy cái switch Datanetics DC-51 bị hư (và sắp hư) trên một số bàn phím Apple II+ bằng mấy cái Cherry MX phổ biến.

Ghi chú in

Trong lúc in, nhớ tắt chế độ hỗ trợ (support) cho adapter keycap nha. Bật chế độ hỗ trợ cho adapter switch.

Phần chân switch ở cả hai bên đều cần ôm khít, cẩn thận nếu bạn phải nhổ keycap ra khỏi adapter nha - gãy rồi phải lôi cái chân switch ra thì mệt lắm đó. (Mà nói cho biết, tui gặp vụ này mấy lần với mấy bản cũ tui làm bằng PLA, còn với PETG thì chỉ bị 1 lần thôi.)

Cài đặt độ dày ruột (infill) cũng không quan trọng lắm đâu, tại chỗ nó dùng tới infill cũng ít.

In dư ra vài cái nha.

Sau khi in

Kiểm tra kích thước

• Chân DC bị nhỏ quá hoặc lỗ MX bị to quá thì cái keycap có thể văng ra nếu nhấn mạnh rồi nhả đột ngột;
• Chân DC bị to quá có thể làm nứt keycap của bạn;
• Chân switch adapter bị to quá sẽ cản trở việc gắn lên PCB.

Lắp ráp

1. Hàn hai đoạn dây nhỏ (khoảng 2 cm) vào switch MX. (Tui dùng dây 26 gauge có tráng men, còn mấy loại dây rời khác cũng xài được đó.)
2. Luồn dây vào các lỗ dẫn hướng.
3. Gài switch vô adapter.
4. Cắt và tuốt vỏ dây phía bên PCB.

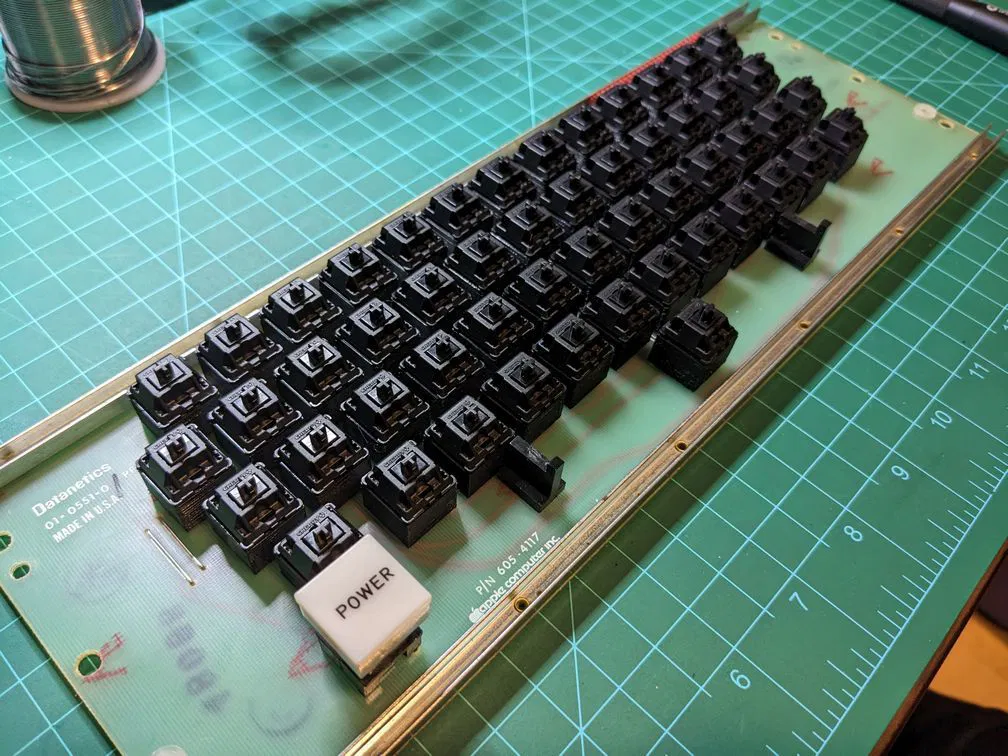

5. Tái sử dụng mấy con ốc để cố định switch DC-51 vào PCB cho adapter switch.
6. Hàn dây vào PCB bàn phím.

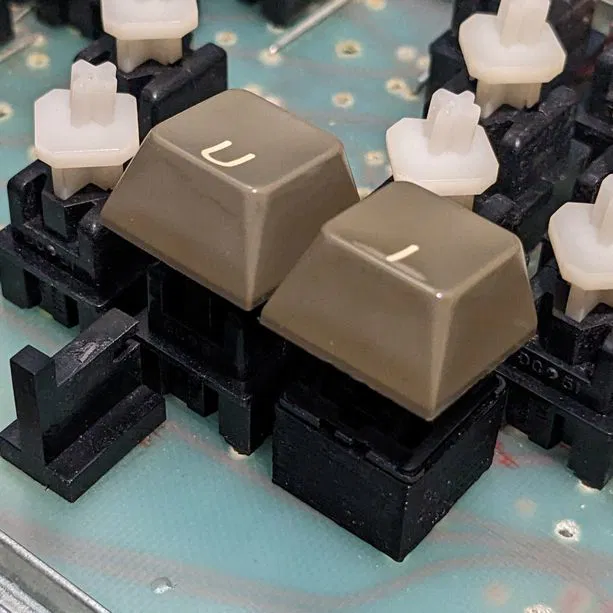

7. Gắn keycap lên adapter của nó.
8. Gắn mấy cái adapter keycap lên switch MX.

Ghi chú thêm

Dây cân bằng phím Spacebar

Bạn sẽ cần nới lỏng một chút mấy cái kẹp giữ bộ ổn định phím Spacebar để lắp hoặc tháo dây cân bằng khi adapter switch đã được gắn vào, vì nó chiếm diện tích lớn hơn mấy cái switch DC-51 ở độ cao đó.

Sai lệch thông số

Lưu ý: Lỗ chân switch MX trong adapter keycap hơi bị to hơn một chút: dày 1.25 mm còn thông số chuẩn của Cherry là 1.17±0.02 mm. (Nguồn: https://www.cherrymx.de/en/dev.html)

Liên kết CAD

Đế switch: https://www.tinkercad.com/things/12udcAePK2T?sharecode=B7vT58ra5Wn6TgHJFJEuySpw54i0qUaYmlDvqpZHiow

Adapter keycap: https://www.tinkercad.com/things/lMbRnojhf6x?sharecode=COgzbTb4wd9uu2e7dFD94oSeaHVAVPKaNBmTjfTRfY8

(Tui có thể xem xét lại vụ này bằng một phần mềm CAD mạnh hơn, có tùy chỉnh, nhưng chưa biết là làm cách nào và khi nào đâu nha.)

Lời cảm ơn và ghi nhận

Sử dụng mô hình switch Cherry MX của người dùng "gcb" : https://www.thingiverse.com/thing:421524

Tuy không được dùng trong mô hình cuối cùng, nhưng mô hình chân switch Datanetics DC-51 của người dùng "option8" đã giúp tui rất nhiều trong các phiên bản đầu của thiết kế này : https://www.thingiverse.com/thing:480528

Cảm ơn các diễn đàn Applefritter đã cho phản hồi: https://www.applefritter.com/content/cherry-mx-datanetics-dc-51-keyboard-switch-adapter
