PiBM PS/2 Model 25 Tái Hiện Máy Tính Cũ

Hướng dẫn chi tiết về in ấn và lắp ráp trên Instructables

• Cập nhật ngày 3/1/2023.
  • Rãnh căn chỉnh giữa các mảnh được phóng to
  • Mặt trước màn hình được căn chỉnh lại để hướng xuống khay in. Cái này cần một ít vật liệu hỗ trợ nhưng giữ cho viền trước đồng nhất, ít cần bột trét/chà nhám hơn.
• Cập nhật ngày 19/1/2023
  • Thêm file gerber PCB kết nối Jack âm thanh. Cái này giúp việc đấu dây âm thanh đơn giản hơn.
• Cập nhật ngày 23/5/2023
  • Thêm các đế giữ núm vặn âm thanh, có thể dùng cho chiết áp 6mm, cũng như núm vặn âm thanh dạng kéo dài

Nhựa in đã sử dụng

• Inland PLA Plus - Trắng xương
• FilaCube PLA2 - Nâu xám
• SUNLU PLA Filament Quấn Gọn - Đen

Thiết bị điện tử và Phần cứng

Các mục có dấu hoa thị * có kích thước dự kiến sẽ vừa

• Màn hình LCD IPS 10.4 inch 1024x768 Độ sáng 500nits *
  • Yêu cầu người bán cung cấp cáp bàn phím dài 50cm, loại 30cm tiêu chuẩn sẽ không đủ tới bảng điều khiển phía sau
• Nguồn điện MEISHILE 12V 10A 120W DC Switching *
• Raspberry Pi 4b *
  • ...và thẻ nhớ
• Icstation TPA3116D2 *
• Bộ chuyển đổi cáp nối dài Micro SD sang SD *
  • Sau ba lần thử với các mẫu khác nhau, cái này chưa bao giờ hoạt động như mong đợi - nhiễu điện tử quá nhiều?
• Hoặc, sử dụng cái này Cáp nối dài USB C Góc phải với đế đĩa mềm thay thế.
• BẬT TẮT CÔNG TẮC DPST 10A 125V *
• JACK KẾT NỐI ÂM THANH STEREO 3.5MM R/A *
• Loa (2) *
  • Đế loa đường kính 64.3mm - Dayton Audio DMA58-4 2" Driver
  • Đế loa đường kính 73.5mm - Dayton Audio PC68-4 2-½" Driver
• Ổ cắm đầu vào dây nguồn *
• LED 3MM - Xanh lá
• Điện trở 150ohm+ cho đèn LED
• Dây nối
• Cáp nguồn - 14 AWG
• Đầu nối Spade, Đầu nối Fork, Đầu nối Dupont
• Ống co nhiệt
• Quạt 60mm
• Lò xo, đường kính 8mm, dài 18mm
• Cáp đực USB C Type-C
• Dây nối 5.5mm DC
• Dây nối tai nghe 3.5mm (Lưu ý: Link gốc amazon có thể thay đổi, sử dụng link tương đương)
• Micro HDMI sang HDMI
• Bảng mạch prototype
• Đầu nối JST-XHP
• Ốc vít ren và Bu lông
  • Ốc ren - M2
  • Bu lông, Vòng đệm - M2
  • Ốc ren - M3 6mm
  • Bu lông, Vòng đệm - M3
  • Ốc nâng M2

Vật liệu hoàn thiện

• Keo siêu dính Super Glue
• Bột trét và làm phẳng Glazing & Spot Putty
• Giấy nhám - 100, 400, 1000
• Sơn lót Primer
• Sơn xịt thùng máy Case Spray Paint
• Sơn xịt viền Bezel Spray Paint
• Sơn bảng mạch điện tử Electronic Board Paint
• Sơn Acrylic cho chi tiết
• Sơn bóng bảo vệ Spray Lacquer

Công cụ

• Máy in 3D
  • Tôi đã dùng một chiếc Ender 3 được nâng cấp khá nhiều - nó có OctoPrint/Raspberry Pi kèm camera, bề mặt PEI, bộ đùn hai bánh răng, và hộp đựng máy in 3D mà tôi đã thiết kế. Tuy nhiên, một chiếc Ender 3 bản stock được căn chỉnh tốt sẽ in được tất cả các bộ phận ngon lành. (Trừ khi bộ đùn nhựa bị hỏng!)
• Kẹp để dán keo, nhiều cái với các kích cỡ khác nhau
• Tua vít chính xác và Tua vít lục giác Hex screw drivers
• Nhíp đa năng Precision tweezers
• Dụng cụ tuốt dây Wire Stripper
• Kìm bấm cáp Cable crimper
• Kìm bấm đầu nối Terminal Crimper
• Mỏ hàn và thiếc hàn
• Giá đỡ/Kẹp mỏ hàn
• Súng bắn nhiệt

Ngoài ra, có thể dùng cái ống dẫn quạt góc 90 độ này để định hướng luồng khí tới bo mạch.

Ghi chú khi in - Đảm bảo độ bám dính khay in và cân chỉnh tốt, đặc biệt là các bộ phận lớn.

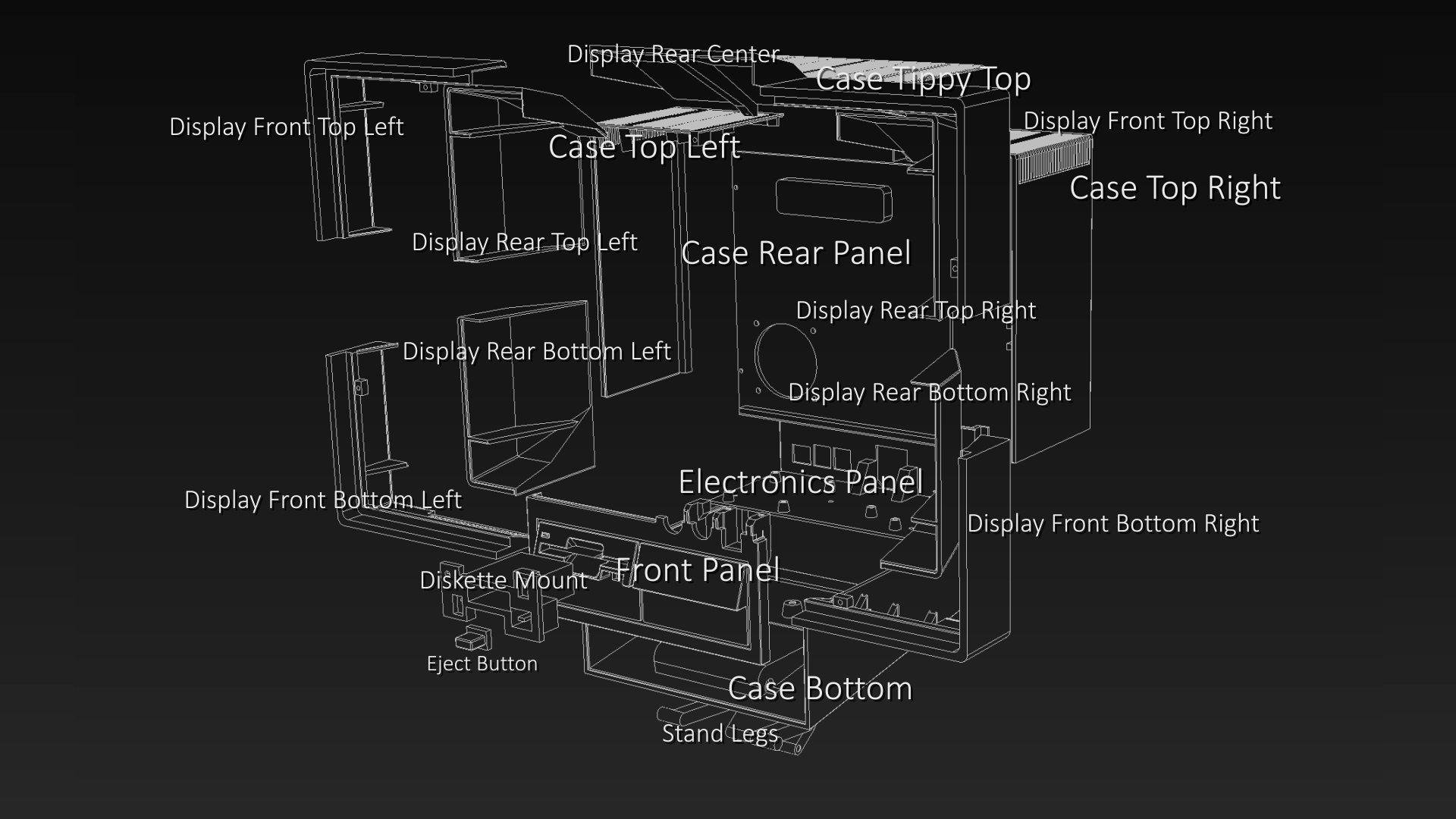

Bộ phận

Hoàn thiện

Biểu tượng mặt trước viền máy (Bezel Front Icons)

Keo, Bột trét, Chà nhám các cạnh

Logo PiBM mặt trước viền máy (Bezel PiBM Logo)

Cắt tỉa cẩn thận các phần nhựa thừa, chà nhám bề mặt xung quanh, sơn màu xám đậm và dùng mực dập màu trắng/bạc cho chữ

Góc dưới bên phải viền máy (Bezel Lower Right)

Cần hỗ trợ cho đế giữ đèn LED và các biểu tượng

Các mảnh thùng máy (Case pieces)

Cần hỗ trợ cho phần viền và các rãnh ở các cạnh.

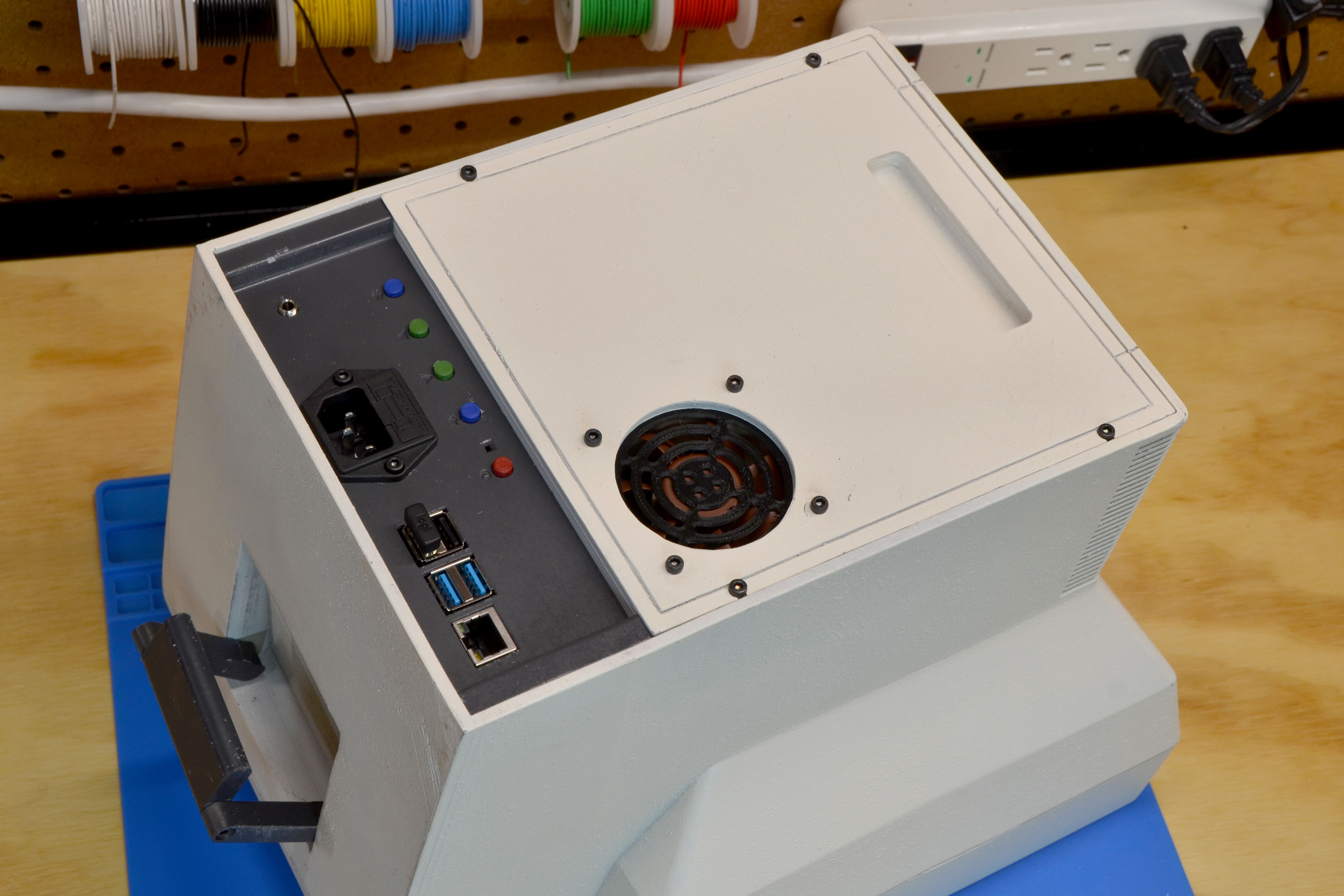

Tay cầm bảng điều khiển phía sau thùng máy (Case Rear Panel Handle)

Gắn cái này bằng keo vào bảng điều khiển

Chân đế (Stand Leg)

In hai cái này, in/sơn màu xám đậm

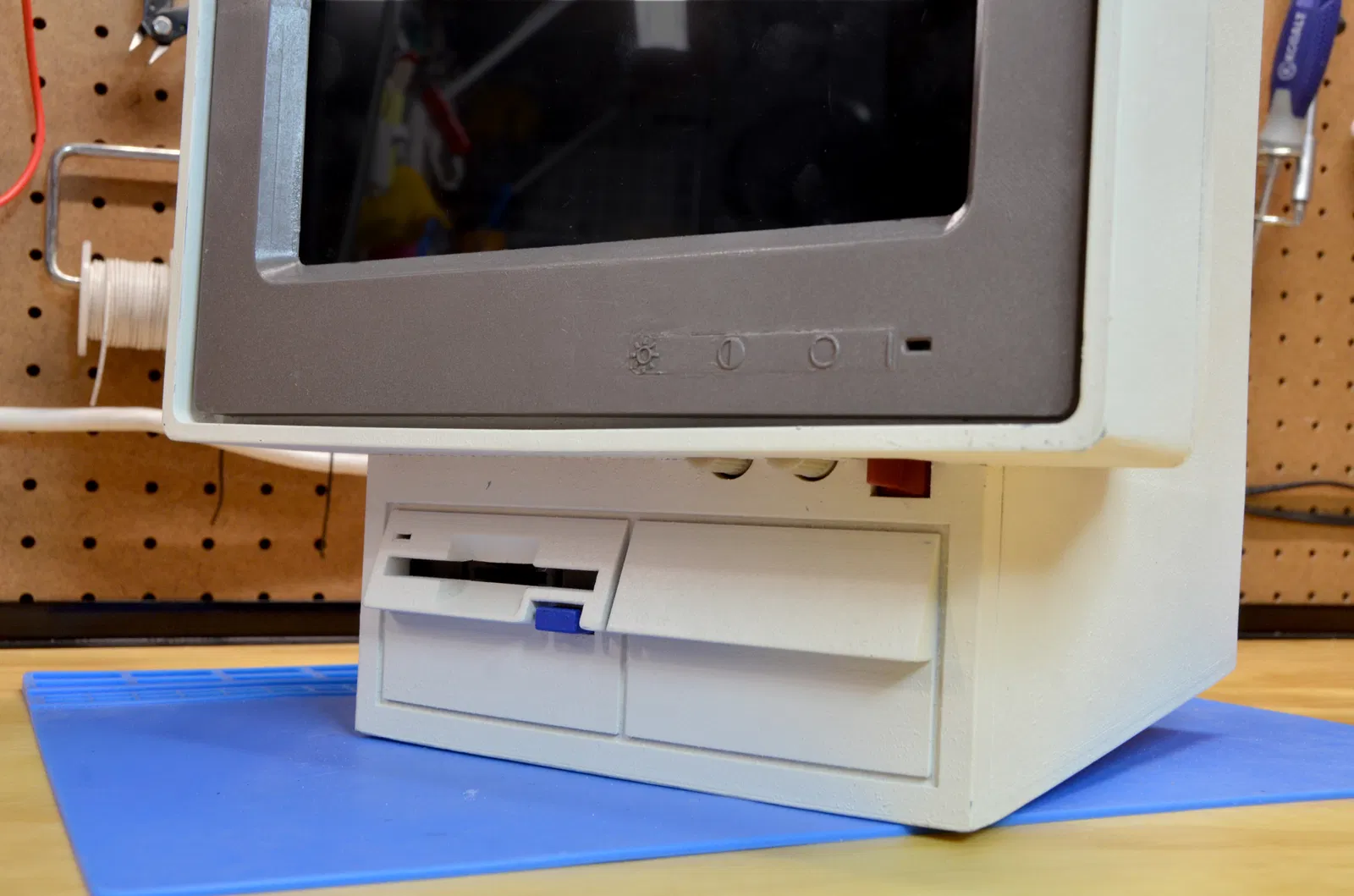

Mặt trước (Front Panel)

Cần hỗ trợ cho phần nhô ra của khoang đĩa mềm. Chặn các lỗ ren. In màu đen.

Đế đĩa mềm (Diskette Mount)

Cần hỗ trợ cho các lỗ bu lông, đặt ở 54 độ và sẽ không in thêm gì. In màu đen.

Bo mạch điện tử (Electronics Board)

Chỉ cần hỗ trợ cho các khe lớn, trừ khi bạn tự tin về việc bắc cầu. Chặn các lỗ ren và các biểu tượng điều khiển video. In/sơn màu xám đậm.

Đế giữ núm vặn thêm (Extra Knob Mount)

In màu đen

Nắp quạt 60mm (60mm Fan Cover)

In màu đen

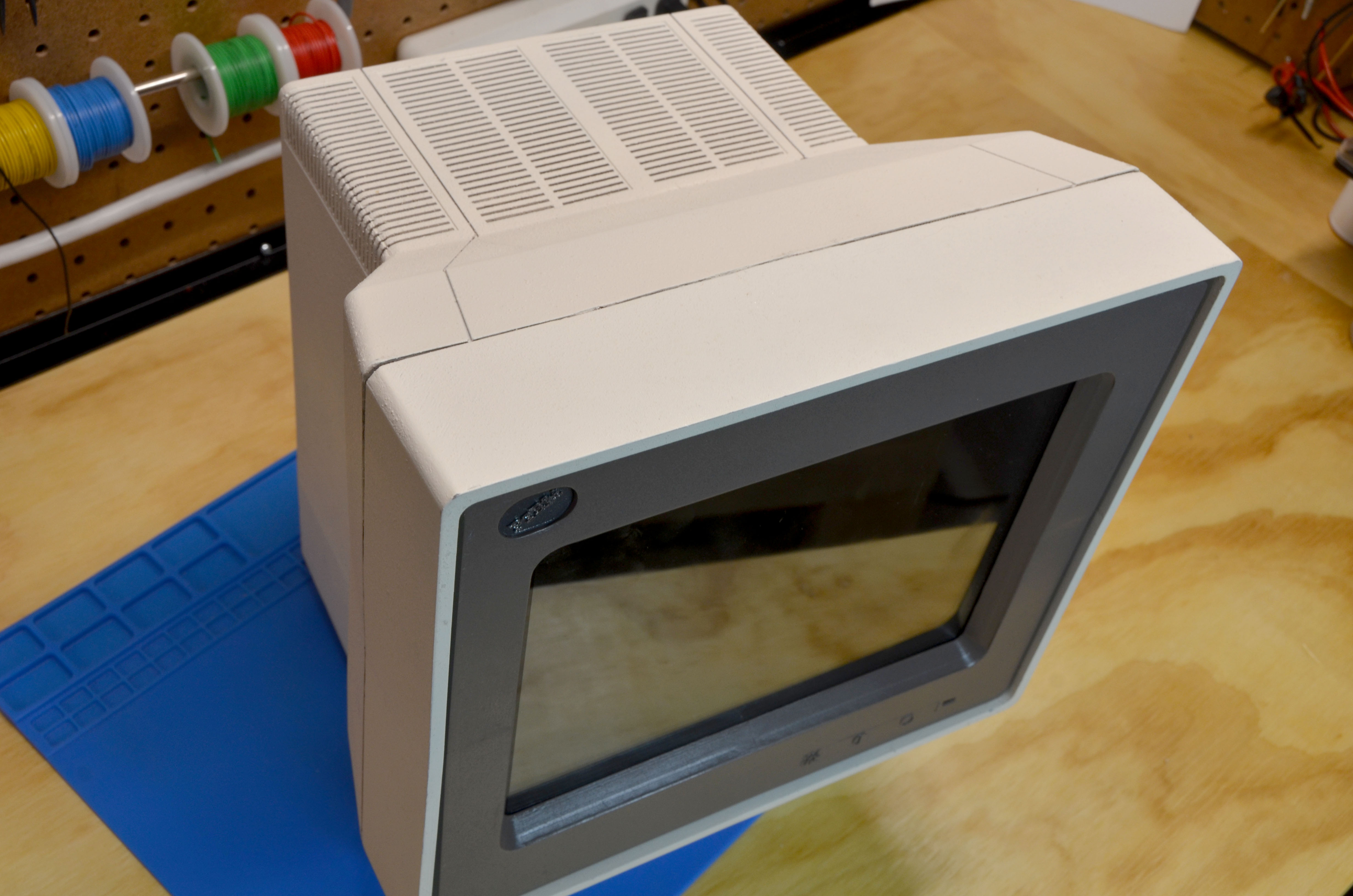

Lắp ráp viền máy (Bezel Assembly)

Keo, Bột trét, Chà nhám bề mặt cho mịn, Sơn lót, Sơn màu Nâu xám

Lắp ráp thùng máy/Màn hình (Case/Display Assembly)

Keo, Bột trét, Chà nhám bề mặt cho mịn, Sơn lót, Sơn màu Trắng cổ điển

Các bộ phận chèn và Bu lông

Mảnh

Số lượng

Bộ chèn

Bu lông

Viền máy và màn hình

4

M3×6mm

M3×8mm

Màn hình LCD và đế viền máy

4

M2×6mm

M2×6mm

Đế bo mạch điều khiển LCD

3

M2×6mm

M2×6mm

Đế bảng mạch điện tử

1

M3×6mm

M3×6mm

Đế khoang đĩa mềm

2

M2×6mm

M2×6mm

Đế bo mạch âm thanh

2

M2×4mm

M2×6mm

Đế giữ núm vặn thêm

1

M2×6mm

M2×6mm

Giá đỡ công tắc nguồn

2

M2×4mm

M2×6mm

Đế Rasp Pi

4

M2×6mm

M2×6mm

Đế chuyển đổi Buck

2

M2×6mm

M2×6mm

Đế ổ cắm nguồn

2

M3×6mm

M3×8mm

Quạt

4

sử dụng đai ốc

M3×12mm

Loa

8

M3×6mm

M3×8mm

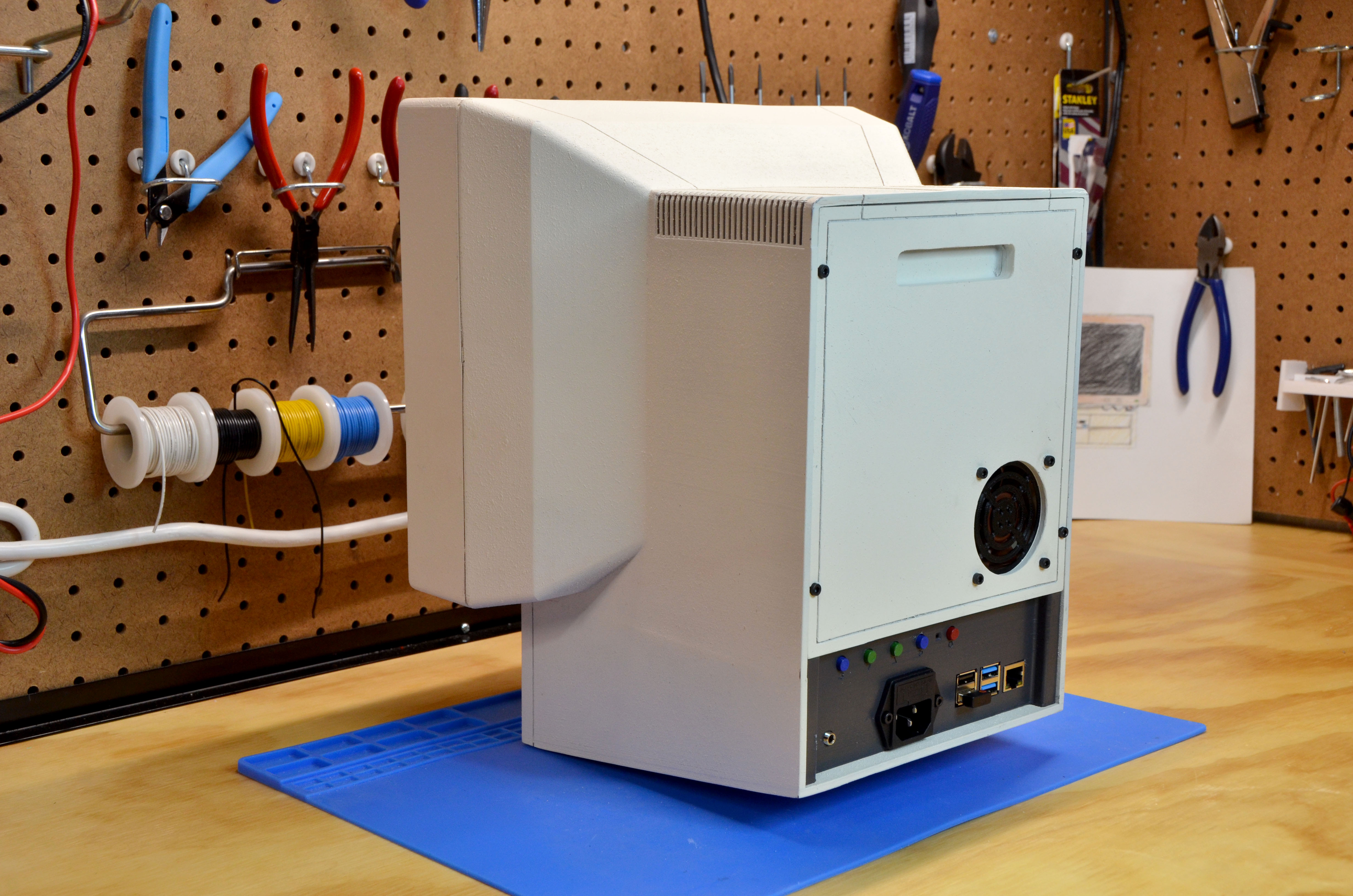

Mặt sau

4

M3×6mm

M3×6mm

Chân đế

2

M3×6mm

M3×12mm

Đế Nguồn

2

M3×6mm

M3×6mm
