Chân Đế GPU Vít và Đai Ốc

Remix từ Chân đỡ GPU Tác giả nyzomandias

Tác giả 3B_Real_1587410

Lượt tải
65
Lượt thích
11
Lượt coi
878

File 2 1 MB

  • NutsBoltsGPUStand_1765781385.stlSTL · 676,9 KB
  • Longer_Bolts_for_Nuts_and_Bolts_GPU_Stand_1765781386.stlSTL · 372,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

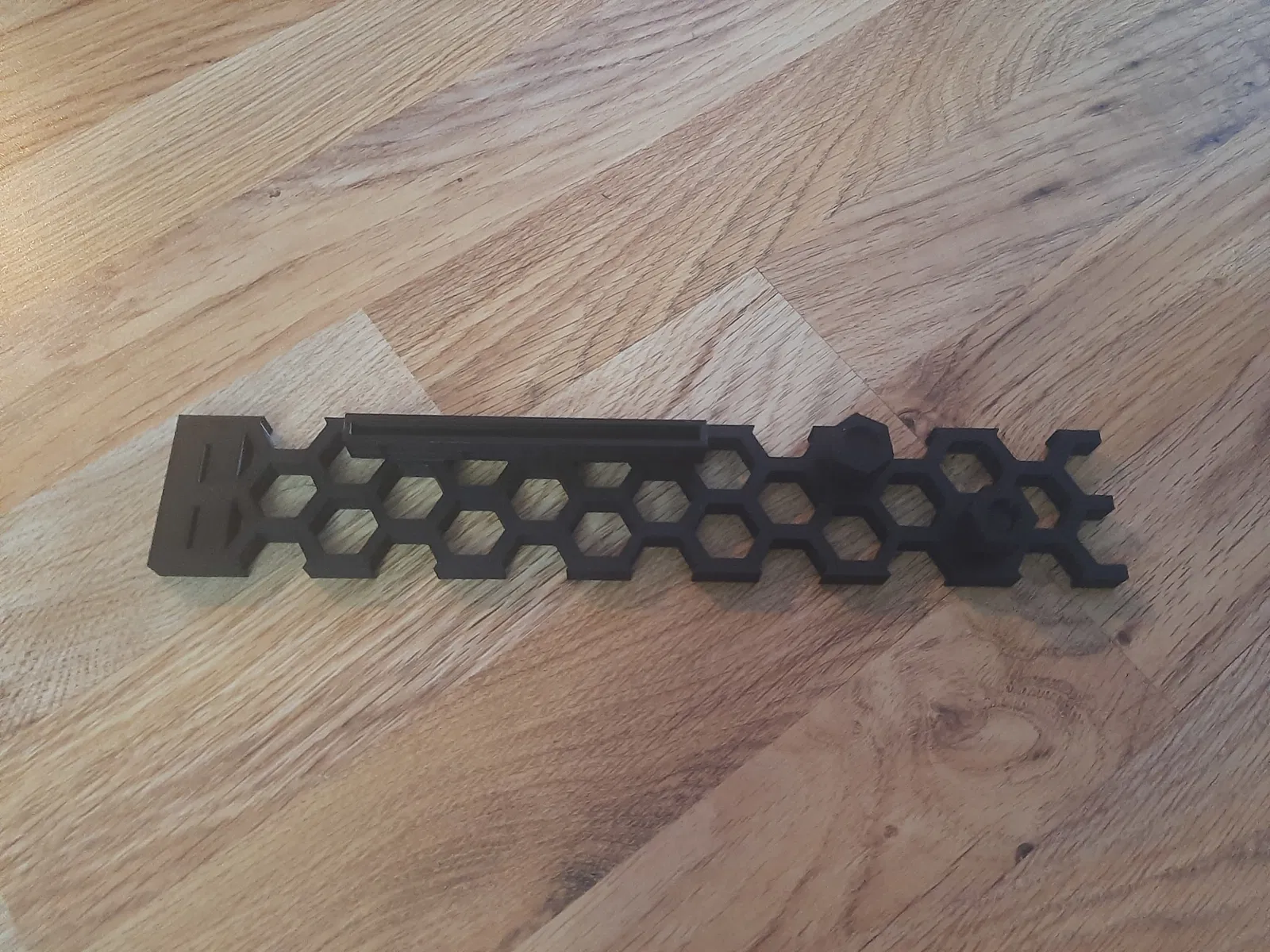

Bước 1: In phần đế và 2 cái đai ốc cùng bu lông. Mình khuyên bạn nên in kèm theo "support" (cho phần dưới khe cắm PCI). Cố gắng ép vừa khít bu lông vào các lỗ lục giác ở vị trí nào có thể hỗ trợ GPU của bạn tốt nhất. Nếu không ép được, hãy cố gắng căn chỉnh nó càng thẳng càng tốt cho bước tiếp theo.

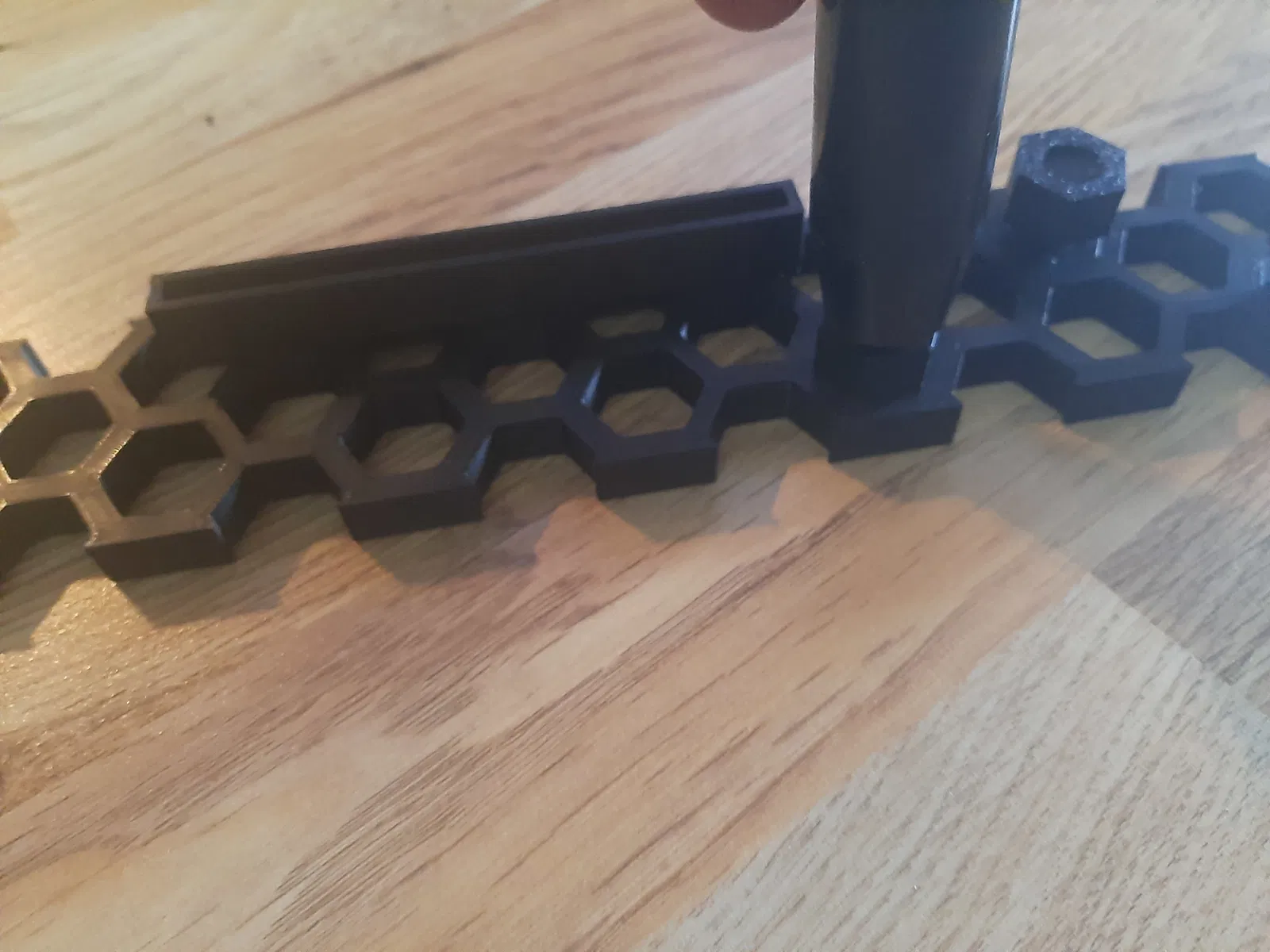

Bước 2: Một khi bạn đã bắt đầu, hãy dùng tuýp 10mm dài phủ lên trục bu lông, và dùng nhiều cú gõ nhẹ để đầu bu lông chui sâu vào lỗ lục giác (trên bề mặt phẳng như sàn gỗ cứng).

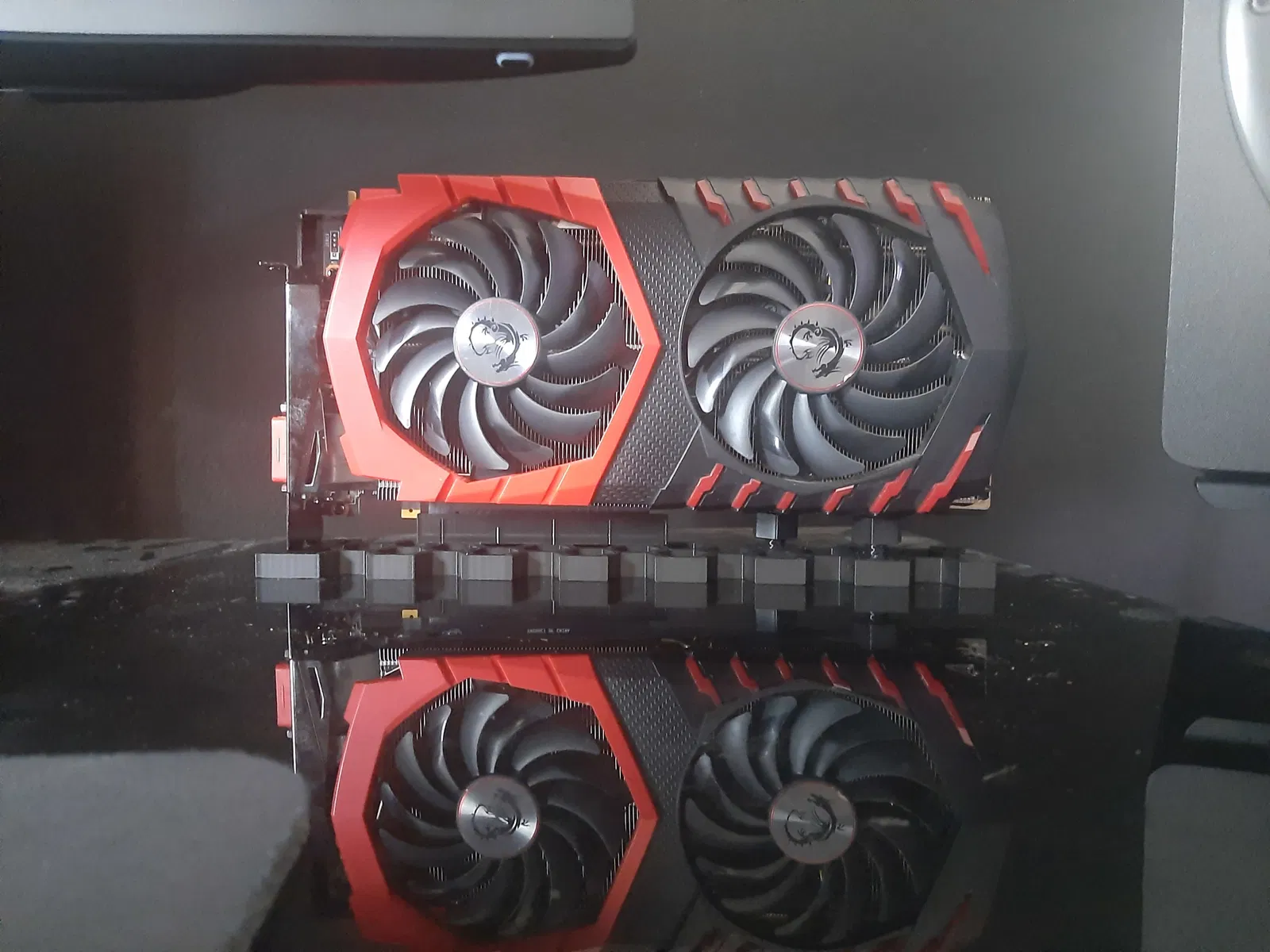

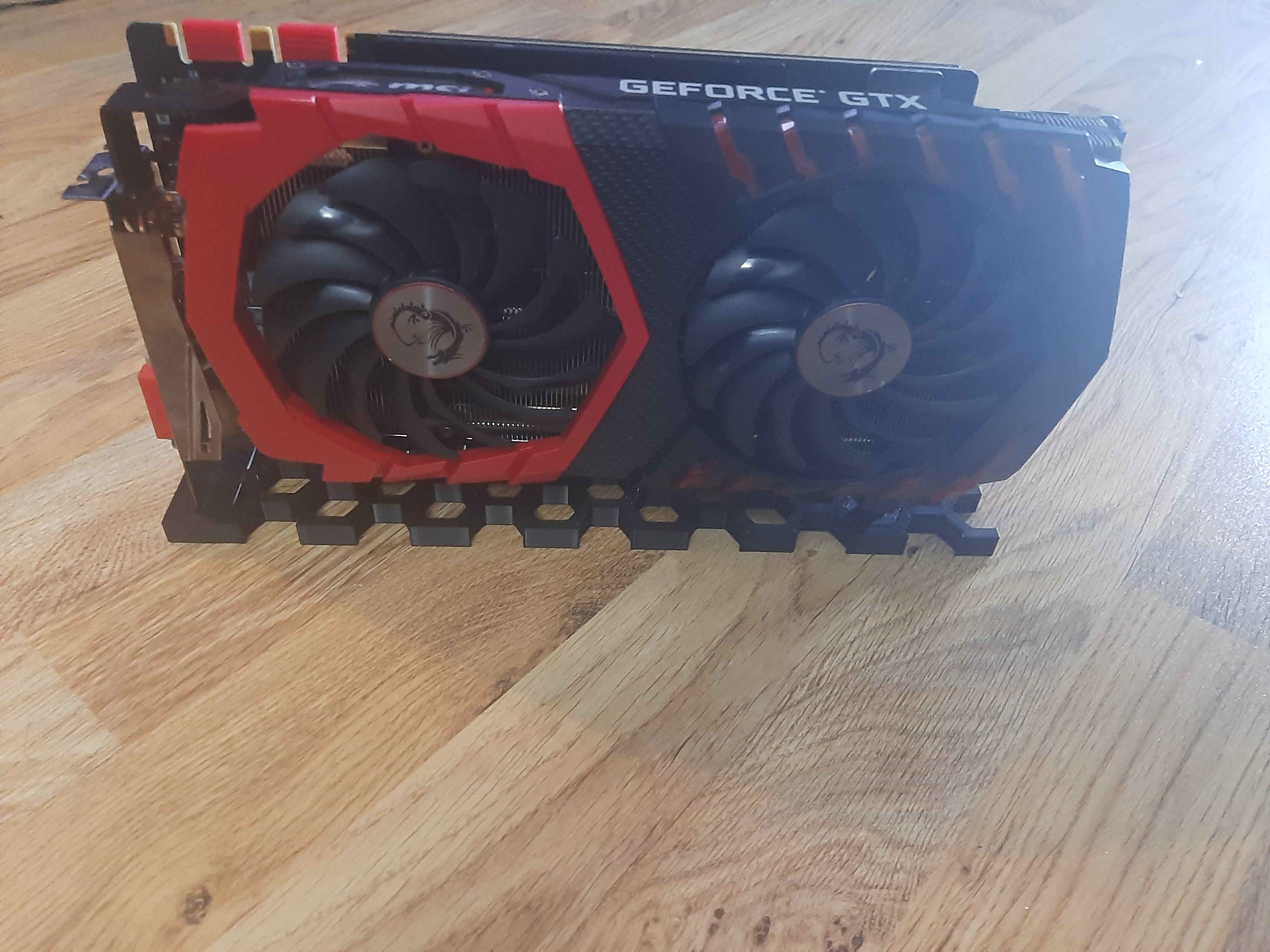

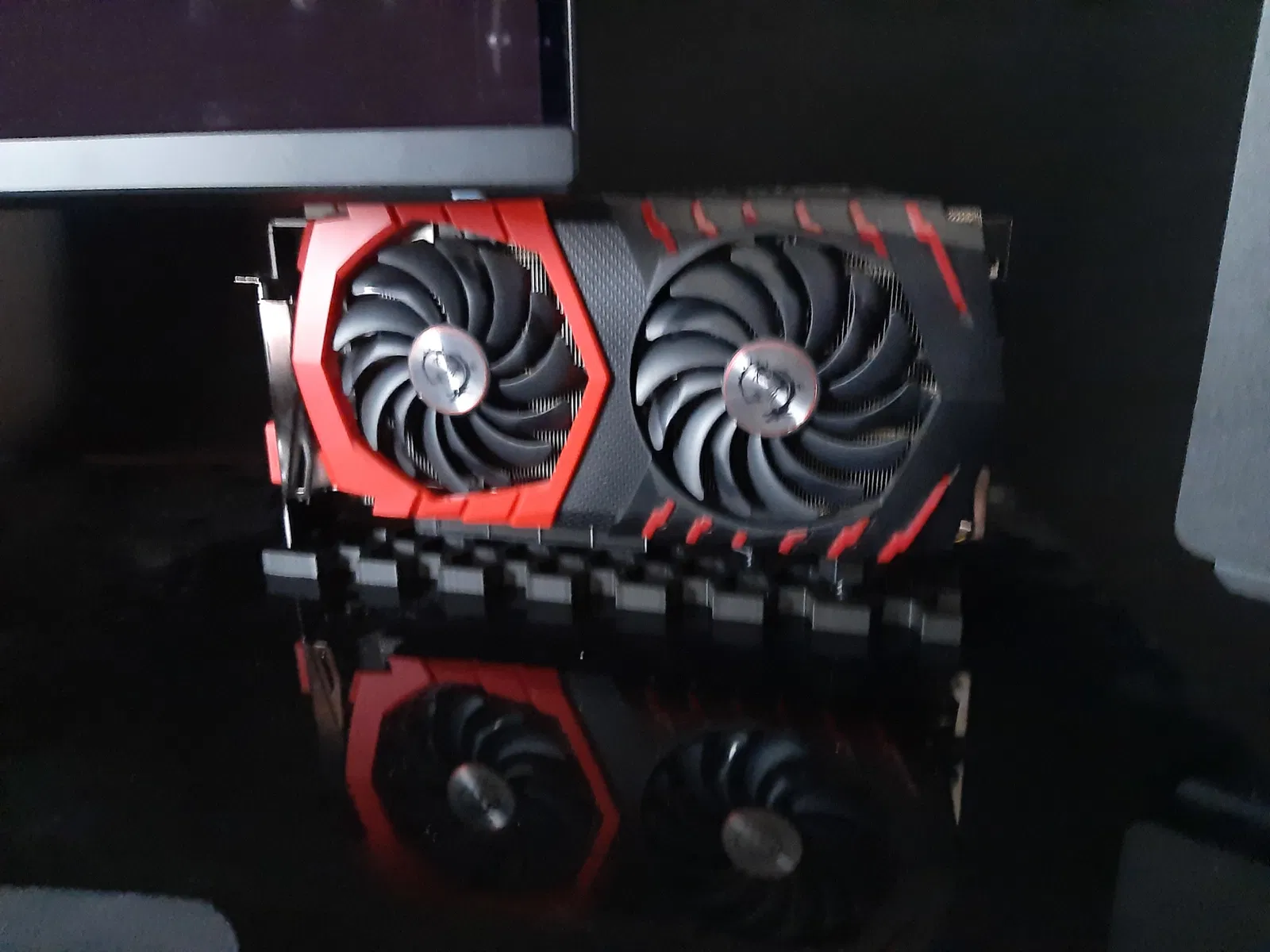

Bước 3: Vặn các đai ốc vào trục bu lông mà bạn đã ép vừa khít vào vị trí. Đặt GPU của bạn lên trên, và dùng các đai ốc để điều chỉnh độ cao, sao cho GPU cân bằng và không bị đổ. Cố gắng nâng cao đủ để card không bị chạm đáy trong khe cắm PCI.

GHI CHÚ:

Mình không khuyên dùng lỗ không có đủ 6 cạnh để vừa bu lông (ví dụ: các cạnh của đế), nhưng nếu bạn thử thì cho mình biết kết quả nhé.

Mình đoán là bạn có thể in thêm đai ốc và bu lông nếu muốn đặt thêm vào giá đỡ, nhưng mình không biết đế chịu được bao nhiêu áp lực. Bu lông ép vào khá chắc, nên bạn hãy cân nhắc nhé.

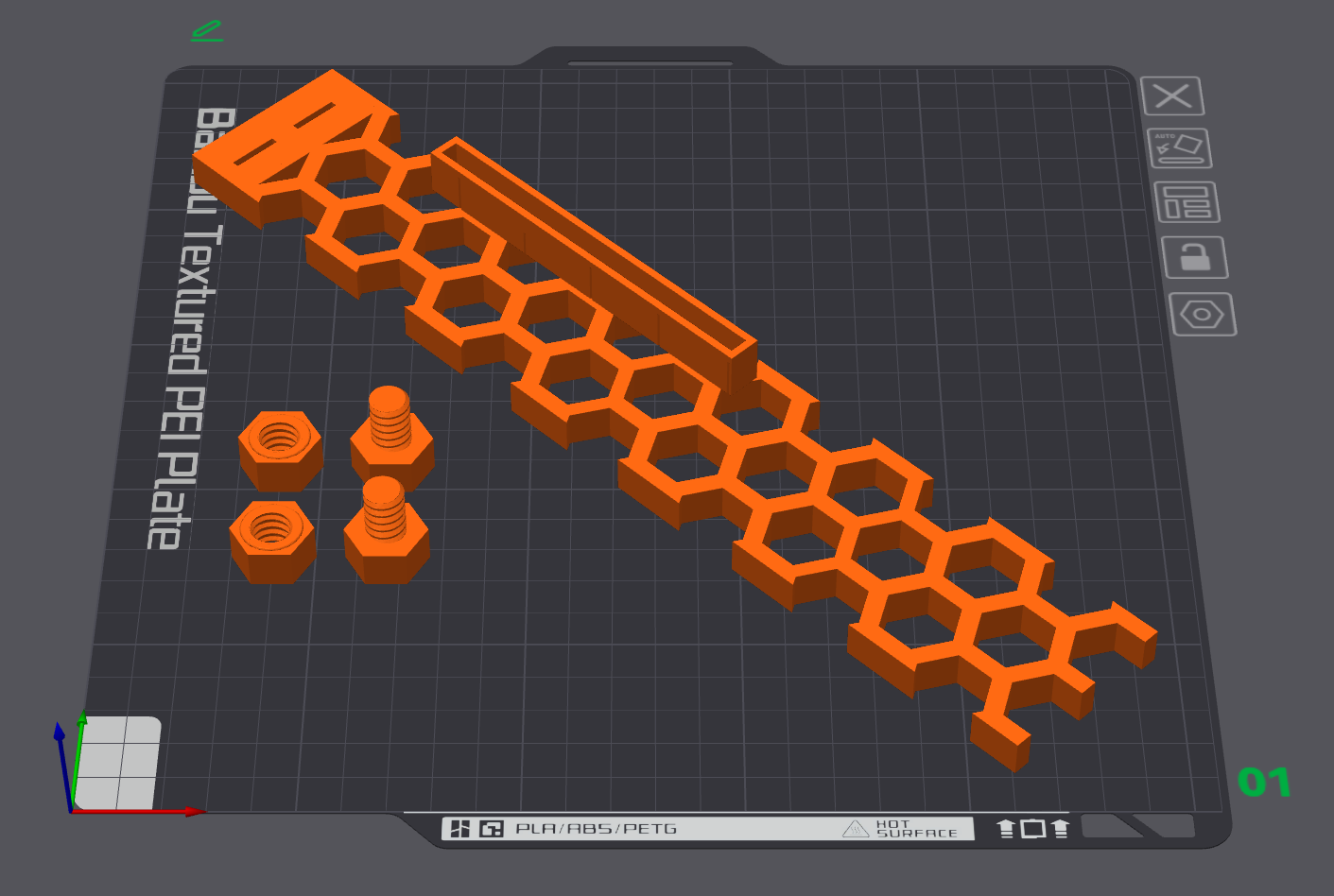

Mình phải in mẫu này ở góc 45 độ như trong ảnh cuối cùng để vừa với khay in của máy Bambu P1S.
