Giá đỡ quạt 1U cho rack

Giá đỡ quạt 1U cho rack, dùng để gắn quạt PC làm mát cho tủ rack. Gắn một cái ở dưới đáy rack (hút vào) và một cái ở trên đỉnh (thổi ra).

Chiều sâu rack tùy chỉnh (tùy thuộc vào chiều dài thanh nhôm). Tương thích với nhiều loại quạt - vừa quạt PC 80mm/120mm/140mm. Có thể tùy chọn hỗ trợ bo mạch điều khiển quạt và các module I/O (màn hình, nút bấm…).

Bản dựng tham khảo

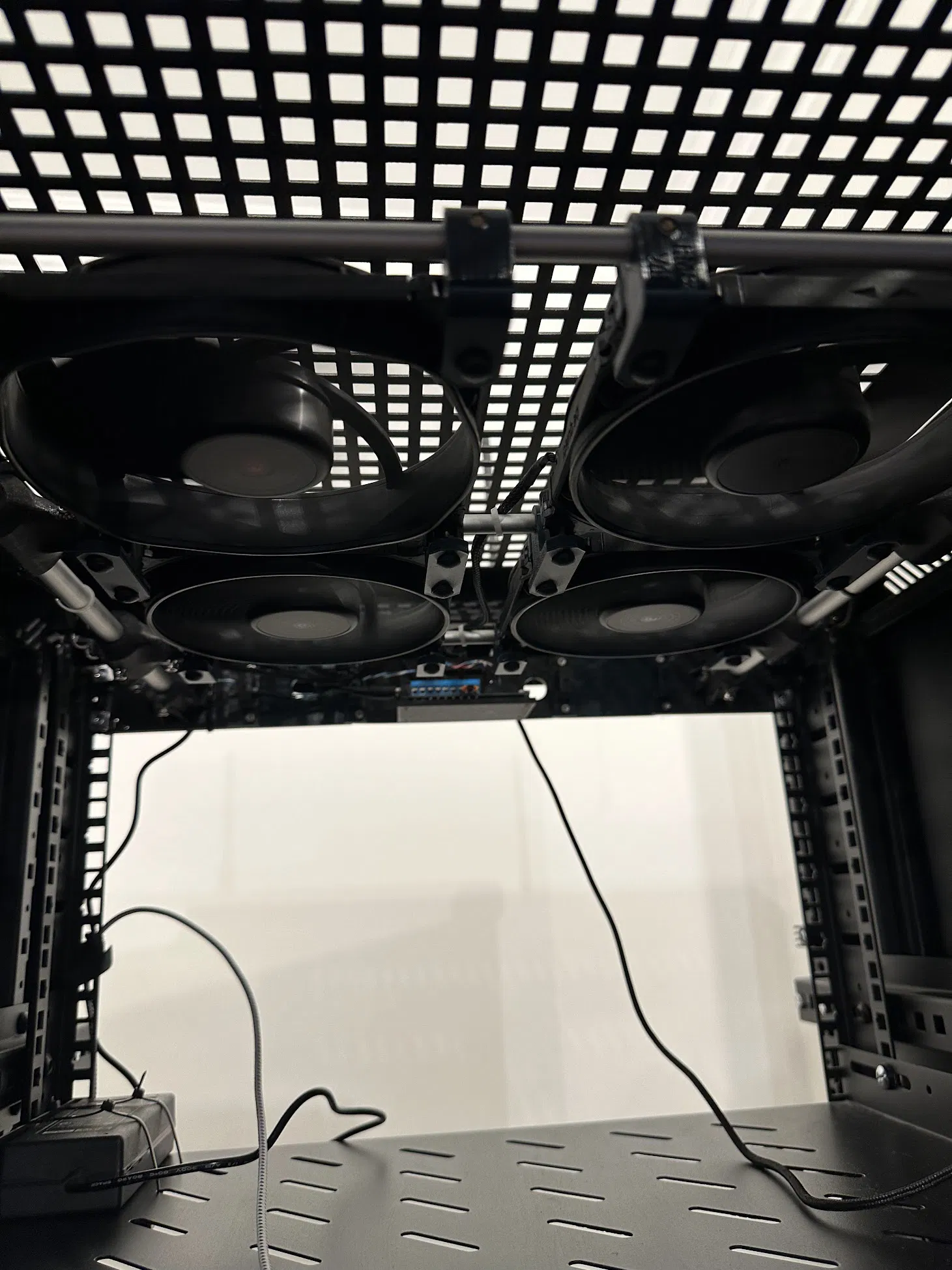

• kích thước rack 42U, 60cm x 80cm
• 4x quạt PWM 140mm

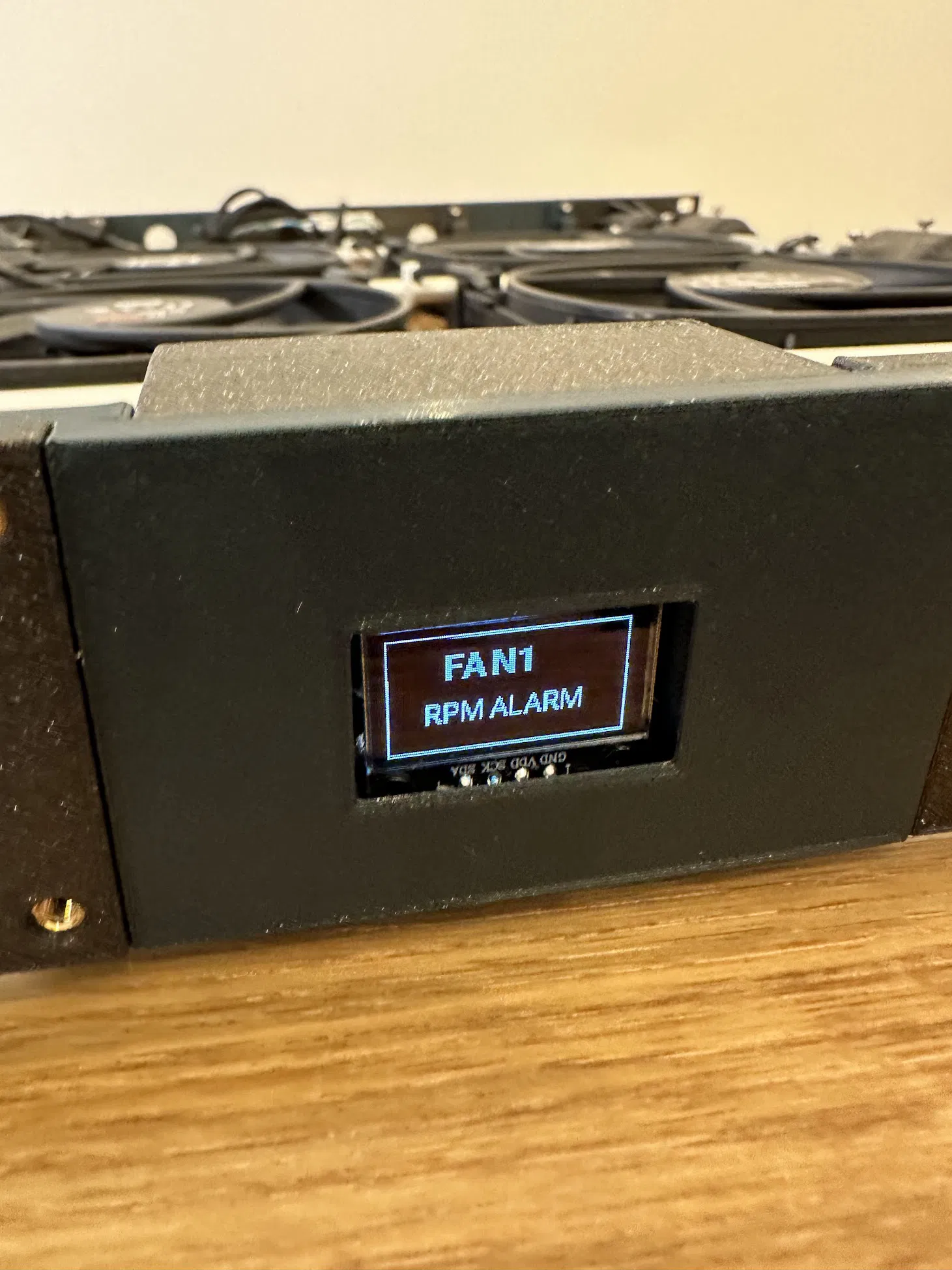

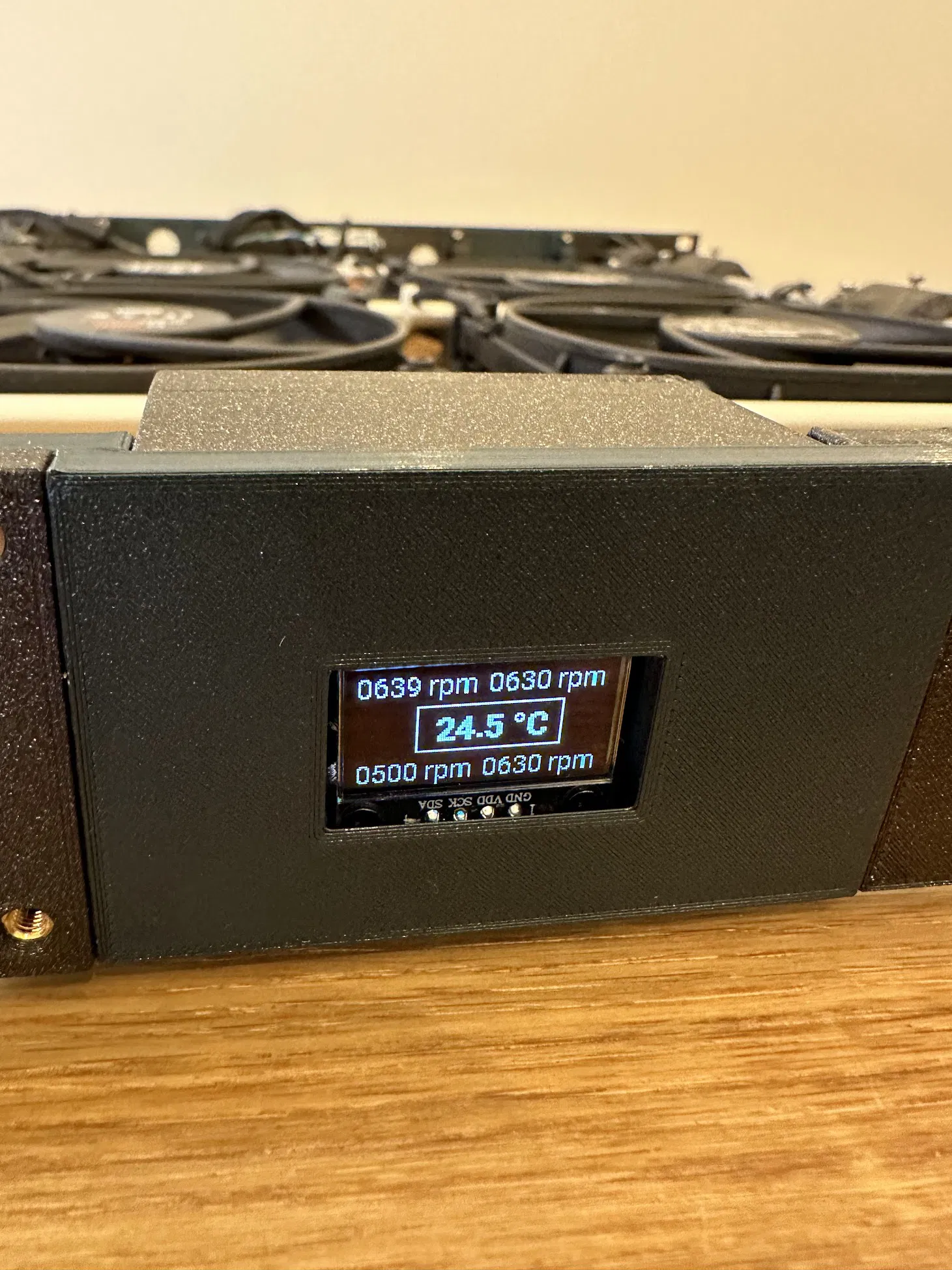

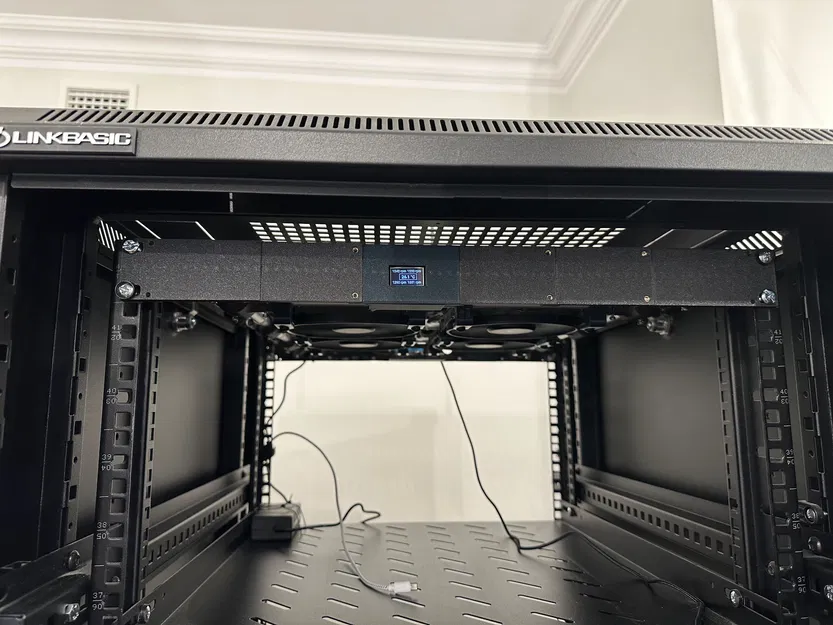

• module tùy chọn thêm: bộ điều khiển quạt + màn hình LCD 0.96" ở mặt trước

Bạn có thể bỏ qua bộ điều khiển quạt và màn hình LCD, thay thế chúng bằng các tấm chắn 1u-blank.

In các bộ phận này

• ear-left x 2
• ear-right x 2
• horizontal-clamp x 6
• fan-mount-clip-double x 4
• fan-mount-clip-single x 8
• 2uw-fancontroller x 1
• 1uw-blank x 5
• 1uw-096-lcd x 1 + 1uw-096-mounting-clip
• handhold x 2

Phần cứng bổ sung cần thiết

• Thanh nhôm 12mm, cắt dài 53cm x 2
• Thanh nhôm 8mm, cắt dài 36cm x 3
• Ốc vít ren cấy, đường kính trong M3, đường kính ngoài M5 x 60
• Ốc lưới + bu lông rack x 8
• Quạt PC PWM 12V 140mm x 4 + phụ kiện gắn (ví dụ: chân chống rung)
• Bu lông M3 x 8 x 24
• Bu lông M3 x 10 x 36
• Nguồn 12V, jack cắm tròn 5.5mm x 2.1/2.5mm, 5A
• Bo mạch điều khiển quạt ESP
• Màn hình I2C 0.96"
• Dây cáp nối 4 lõi, ~60cm

Lắp ráp

1. In tất cả các bộ phận

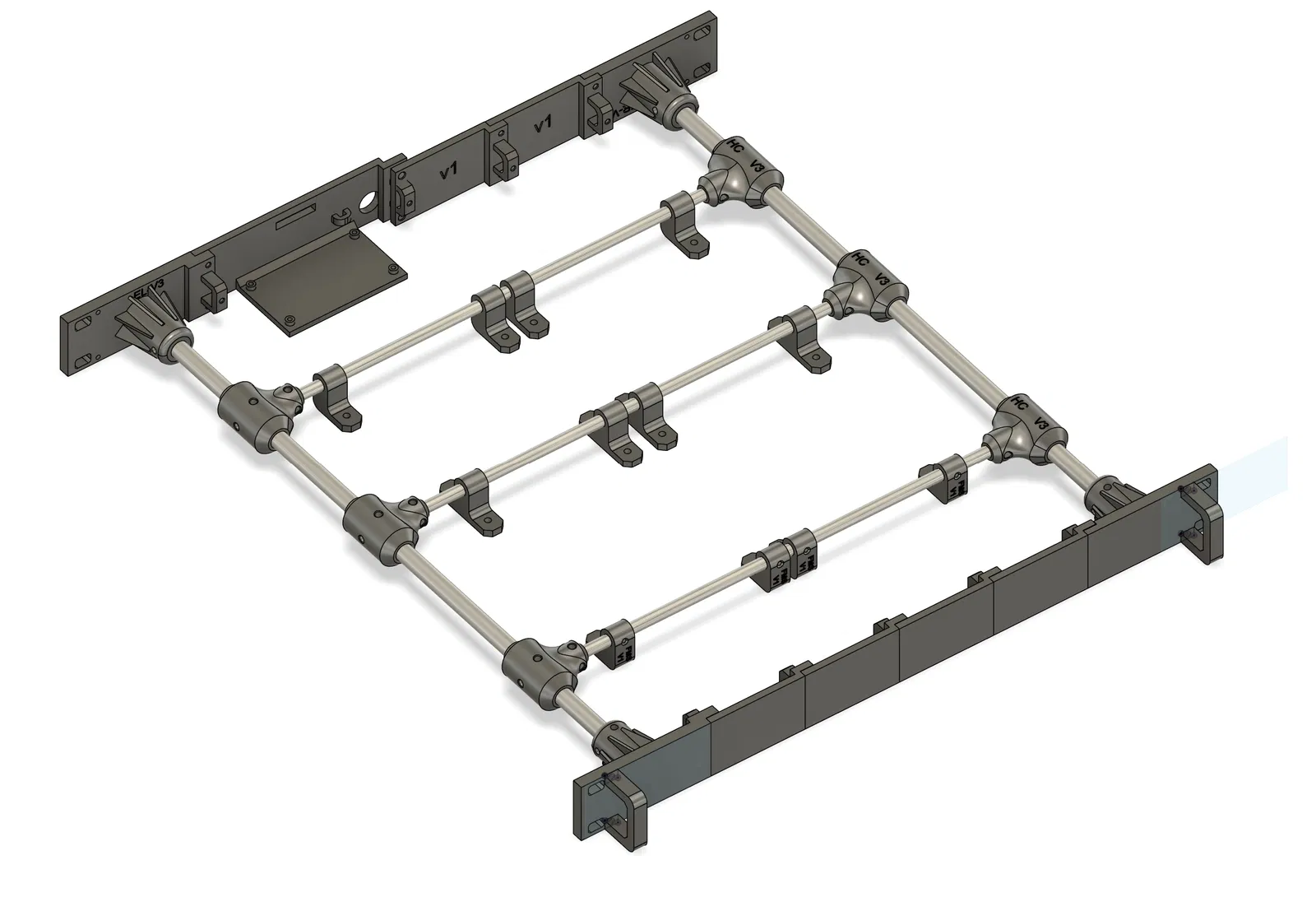

2. Lắp ráp các "mặt panel" trước và sau
   1. Cấy ốc ren vào tất cả các bộ phận mặt panel (2 cái mỗi bộ phận); và bắt bu lông chúng lại với nhau
   2. Cấy ốc ren vào các bộ phận tay cầm (tùy chọn), và bắt bu lông chúng lại với nhau
   3. Gắn bu lông M3 vào các bộ phận "tai" (giá đỡ thanh nhôm 12mm), bắt lỏng chúng ra
3. Cấy ốc ren vào tất cả các bộ phận giữ thanh nhôm (horizontal-clamp, ear-left, ear-right, fan-mount-clip-single, fan-mount-clip-double)
4. Lắp ráp 3 thanh đỡ quạt 8mm
   1. Luồn các bộ phận 4x fan-mount-clip-* lên thanh nhôm 8mm. Hai thanh nhôm dùng loại "single", một thanh nhôm (thanh giữa) sẽ dùng loại "double"
   2. Gắn 2 bộ phận horizontal-clamp vào hai đầu của thanh nhôm 8mm
   3. Gắn bu lông M3 vào các ốc ren cấy (vặn vào, lỏng)
5. Gắn 2 thanh nhôm 12mm vào các bộ phận tai của mặt panel trước. Đặt nửa bộ phận đã lắp ráp này nằm xuống bàn làm việc, mặt panel úp xuống. Bạn sẽ cầm một hình "U" mở. Siết chặt các bu lông giữ thanh nhôm 12mm ở các bộ phận "tai"
6. Luồn 3 thanh đỡ quạt 8mm đã lắp ráp vào các thanh nhôm 12mm, từ phía trên của hình "U" mở
7. Luồn mặt panel sau đã lắp ráp vào đỉnh của các thanh nhôm 12mm. Siết chặt các bu lông gắn thanh nhôm 12mm

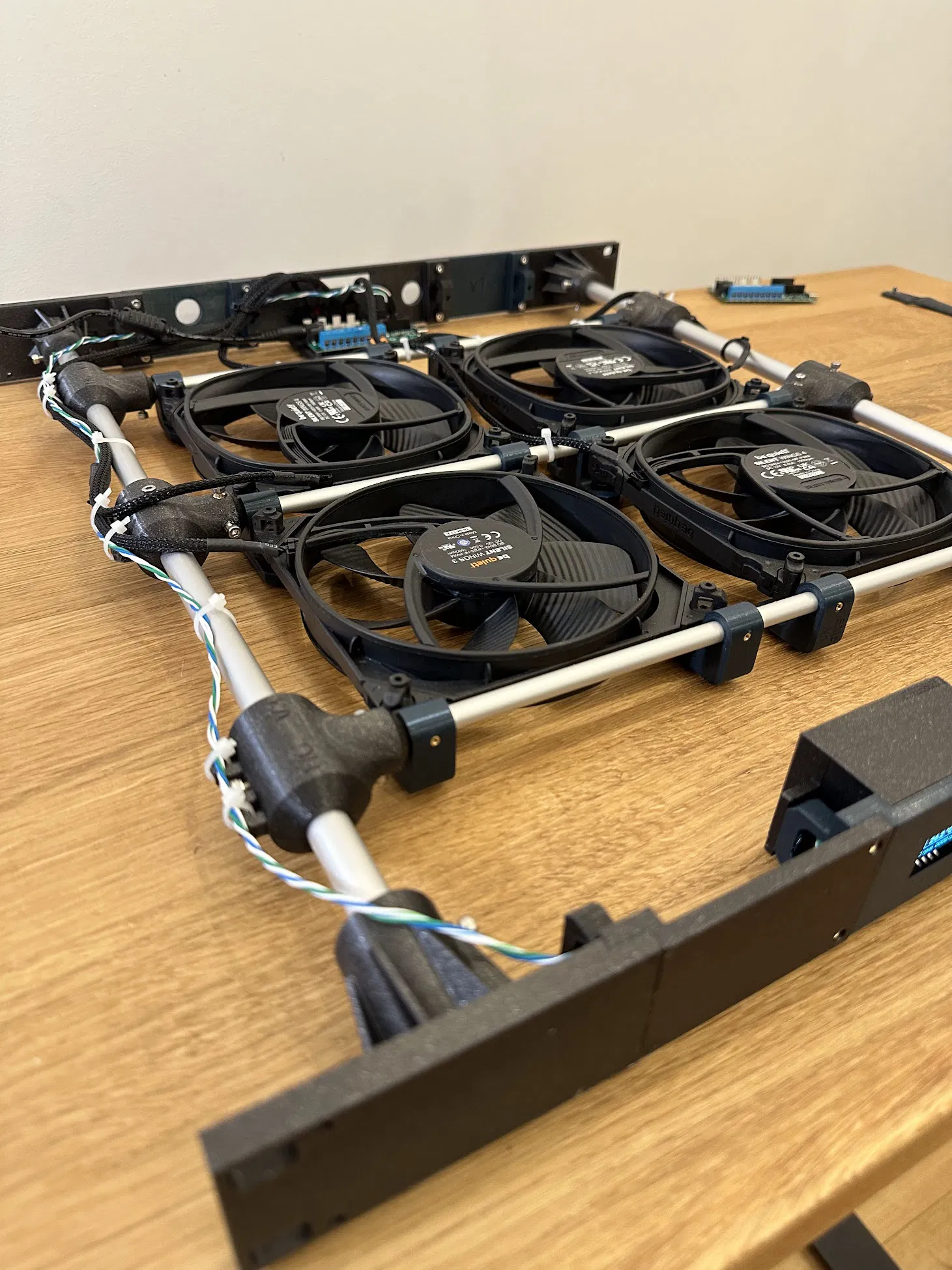

8. Đặt bộ phận lắp ráp nằm ngang trên bàn làm việc. Canh khoảng cách các thanh đỡ quạt 8mm theo mắt nhìn cho quạt của bạn
9. Chỉ đặt quạt lên các bộ phận fan-mount-clip, và gắn chúng chắc chắn vào vị trí (tùy thuộc vào phương pháp gắn quạt của bạn, tôi dùng chốt ghim vào chân chống rung cao su)
10. Xem lại vị trí cuối cùng, và siết chặt tất cả các bu lông gắn kết
11. Lắp bộ điều khiển quạt và màn hình LCD (tùy chọn)

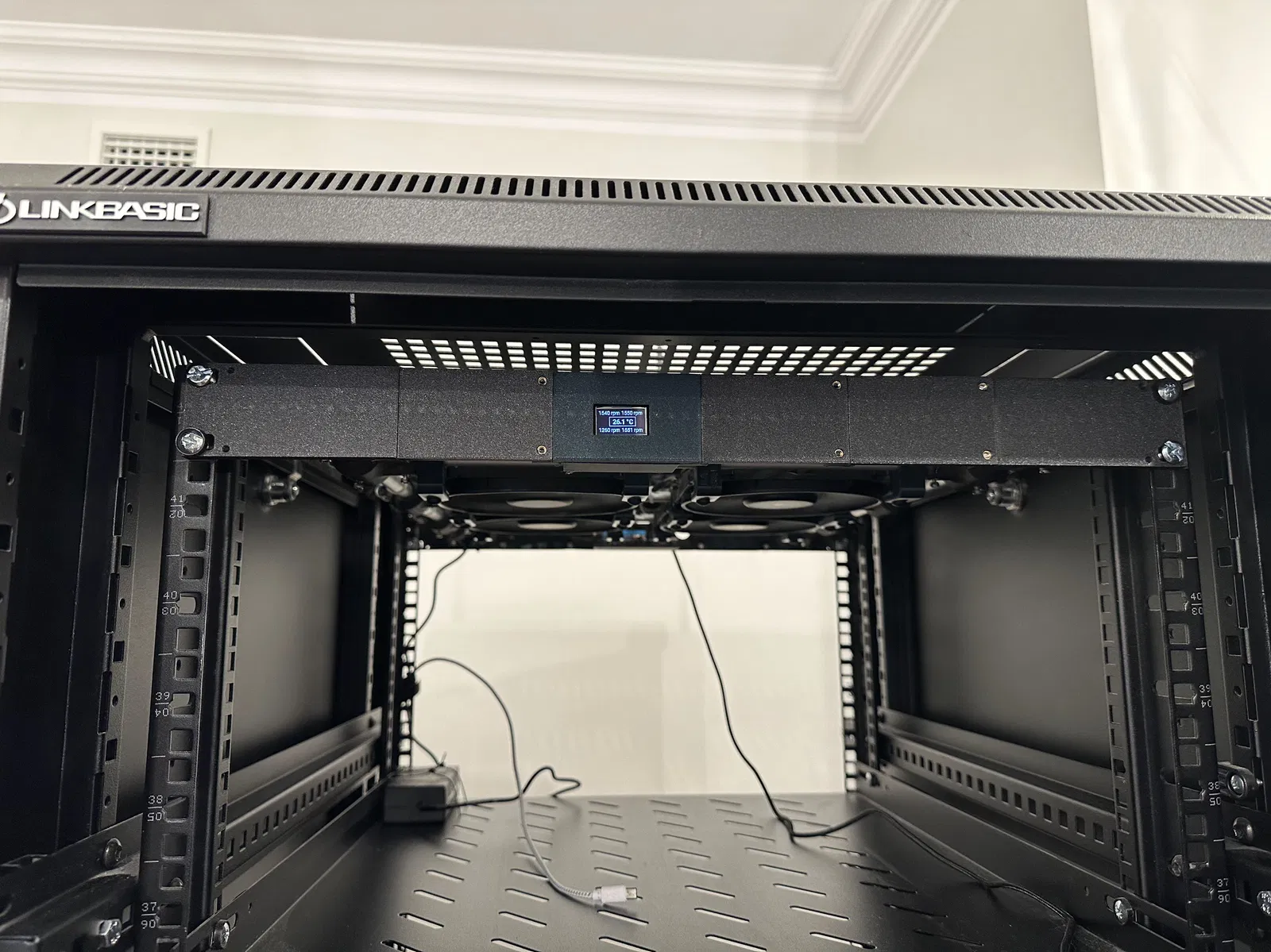

Việc gắn vào rack tốt nhất là nên có hai người. Bạn có thể:

• Nghiêng toàn bộ bộ phận đã lắp ráp để nó lọt qua các thanh ray rack phía trước và phía sau (bu lông giữ thanh nhôm 12mm cần được nới lỏng để cho phép dịch chuyển vài cm)
• Hoặc bạn có thể tháo hẳn mặt panel sau ra, luồn bộ phận lắp ráp từ phía trước, sau đó gắn lại mặt panel sau

Nếu "chiều sâu" của rack không đúng và không thể điều chỉnh bằng bu lông gắn thanh nhôm 12mm / độ đàn hồi, hãy kiểm tra lại chiều dài thanh nhôm 12mm của bạn - bạn cần thanh nhôm ngắn hơn hoặc dài hơn.

Ghi chú

The front/back panels are compatible with Modular Frontpanel (1U 19' rack system) UW blocks (enables to add custom modules to front/back panel, ie a 0'96 status display).

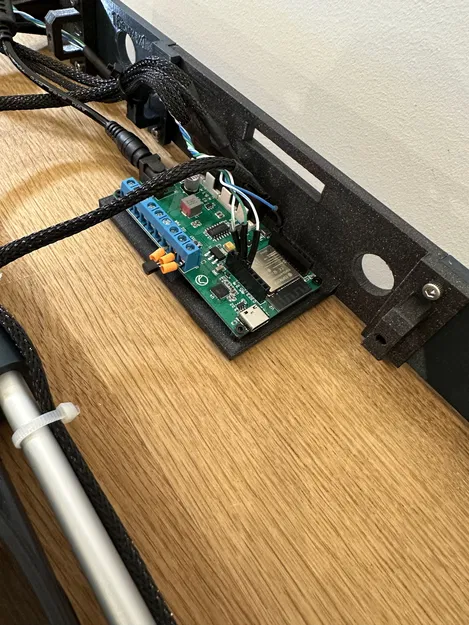

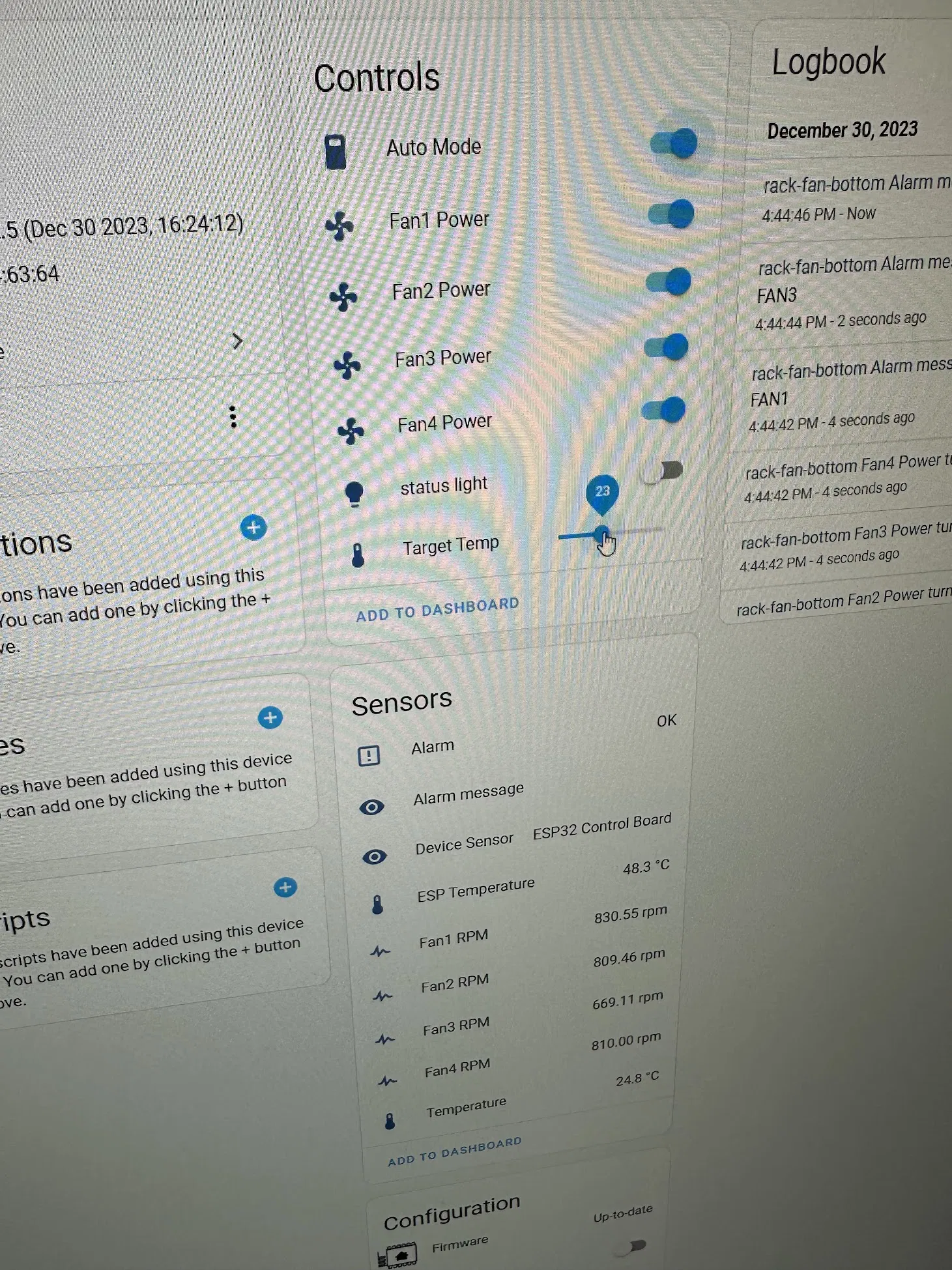

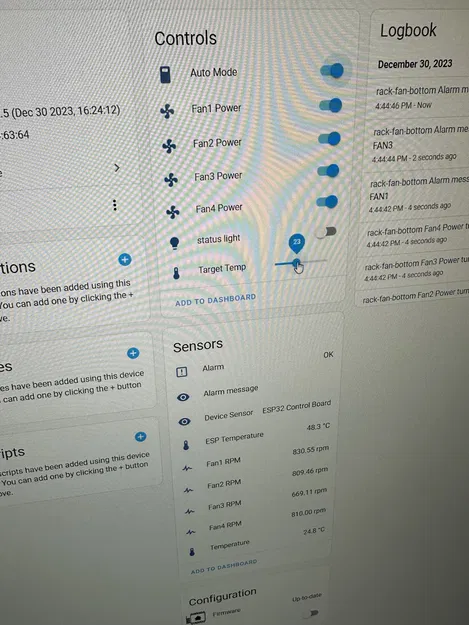

Fan controller: I used this ESP fan controller board by ESP32 and more. It allows to control up to 4 PWM fans, and has support for temperature sensors, power conversions and GPIO headers. The design files include an optional 2UW mounting plate (2u-fancontroller) for this controller board.

Vibration - you might want or need to add some kind of rubber shock absorbers between your fans and the fan mounting clips. I used “SILENT WINGS PRO 4 140mm PWM” fans, which are premium quality and already come with rubber shock absorbers and suitable pin mounting.
