Thiết Lập Thùng Cuộn Chỉ MMU

Tao thử xài mấy cái đế cuộn chỉ mà Prusa cung cấp kèm theo MMU của họ... trải nghiệm không được tốt lắm.

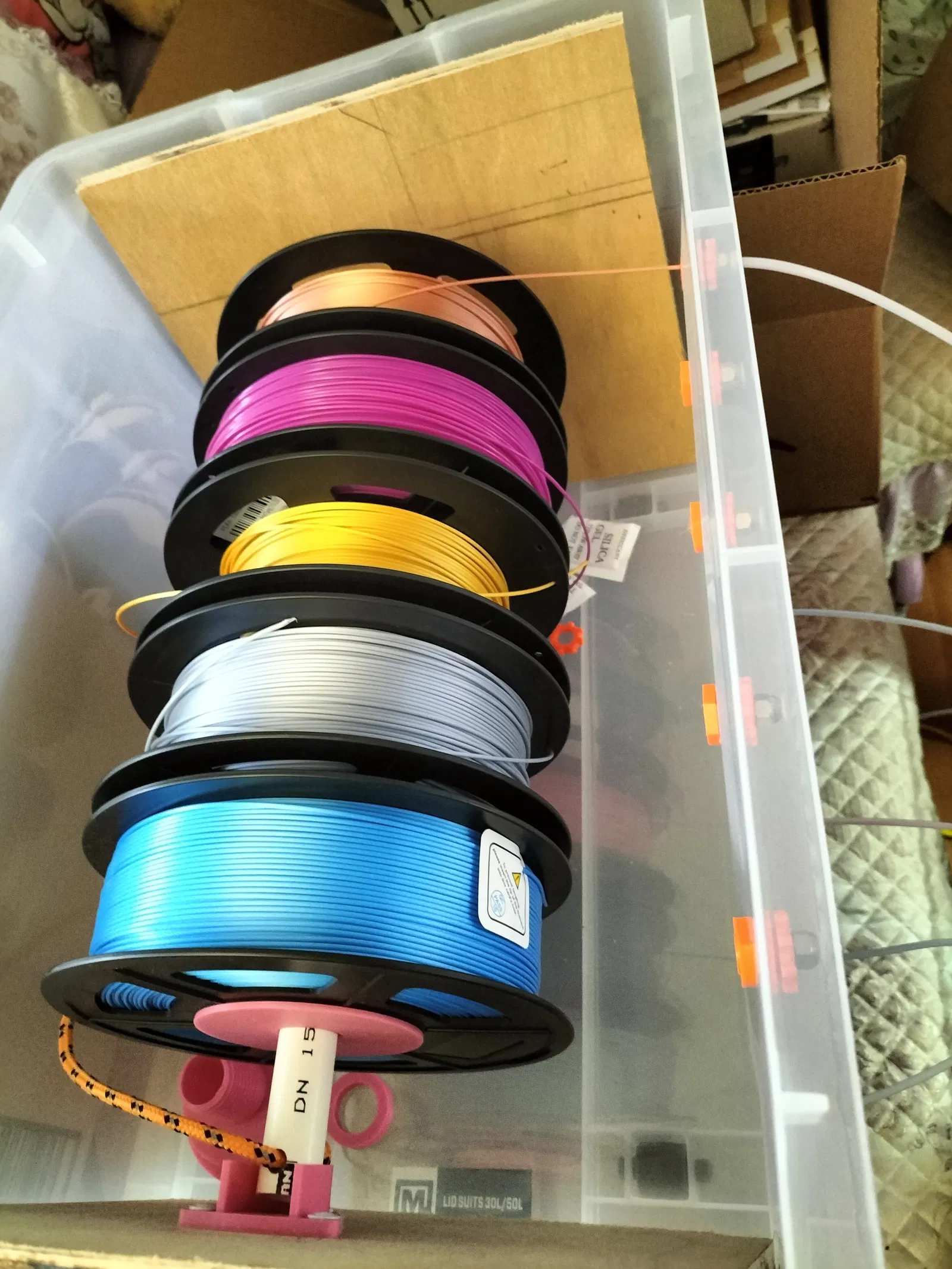

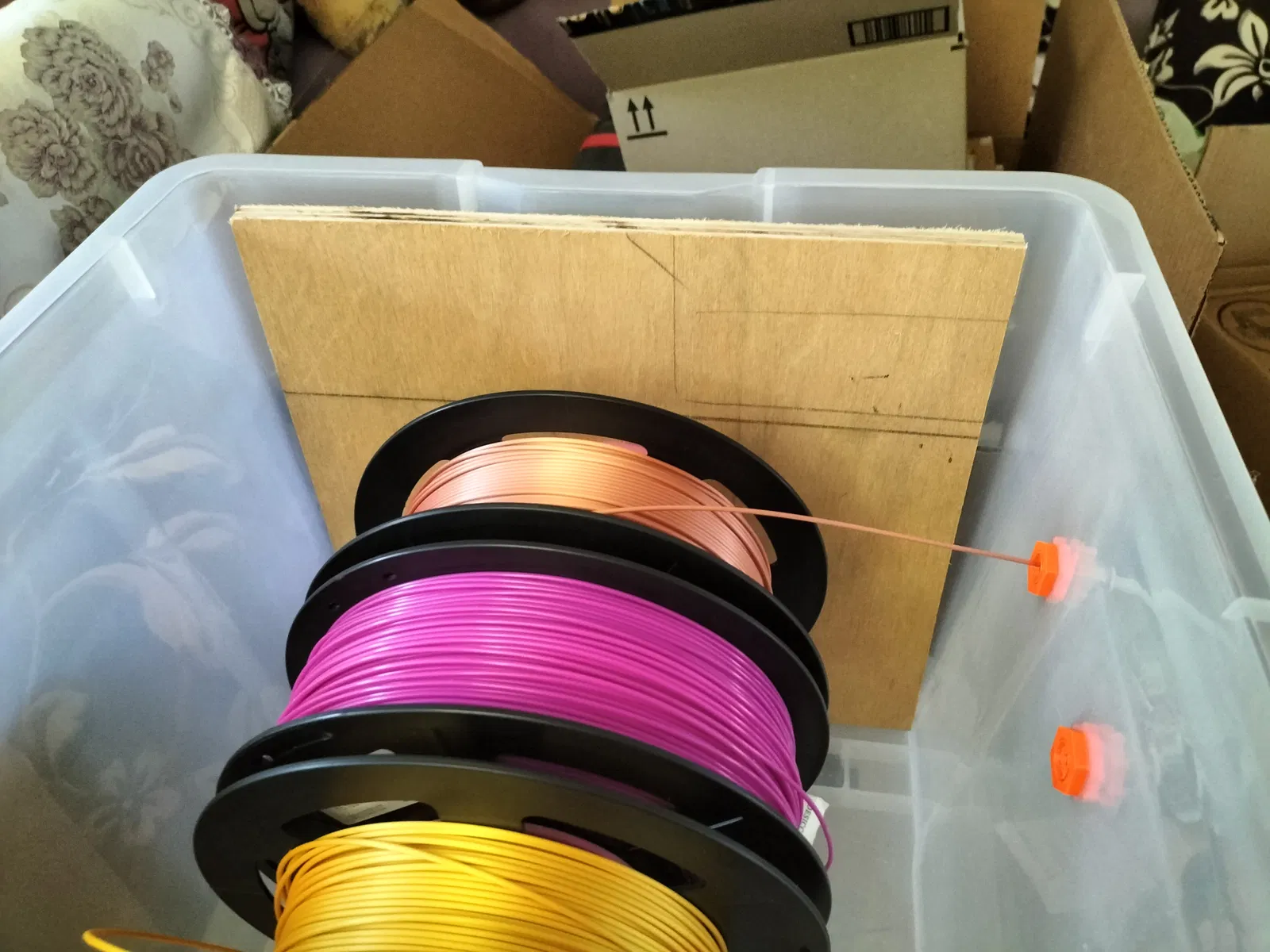

Thế là tao kiếm đại một cái thùng nhựa bự bự có nắp từ tiệm đồ kim khí, loại mà để vừa 5 cuộn chỉ cạnh nhau. Sau đó tao cắt mấy miếng ván ép 12mm cho vừa hai bên hông rồi đo chiều cao, gắn mấy cái ống nhựa PVC vô.

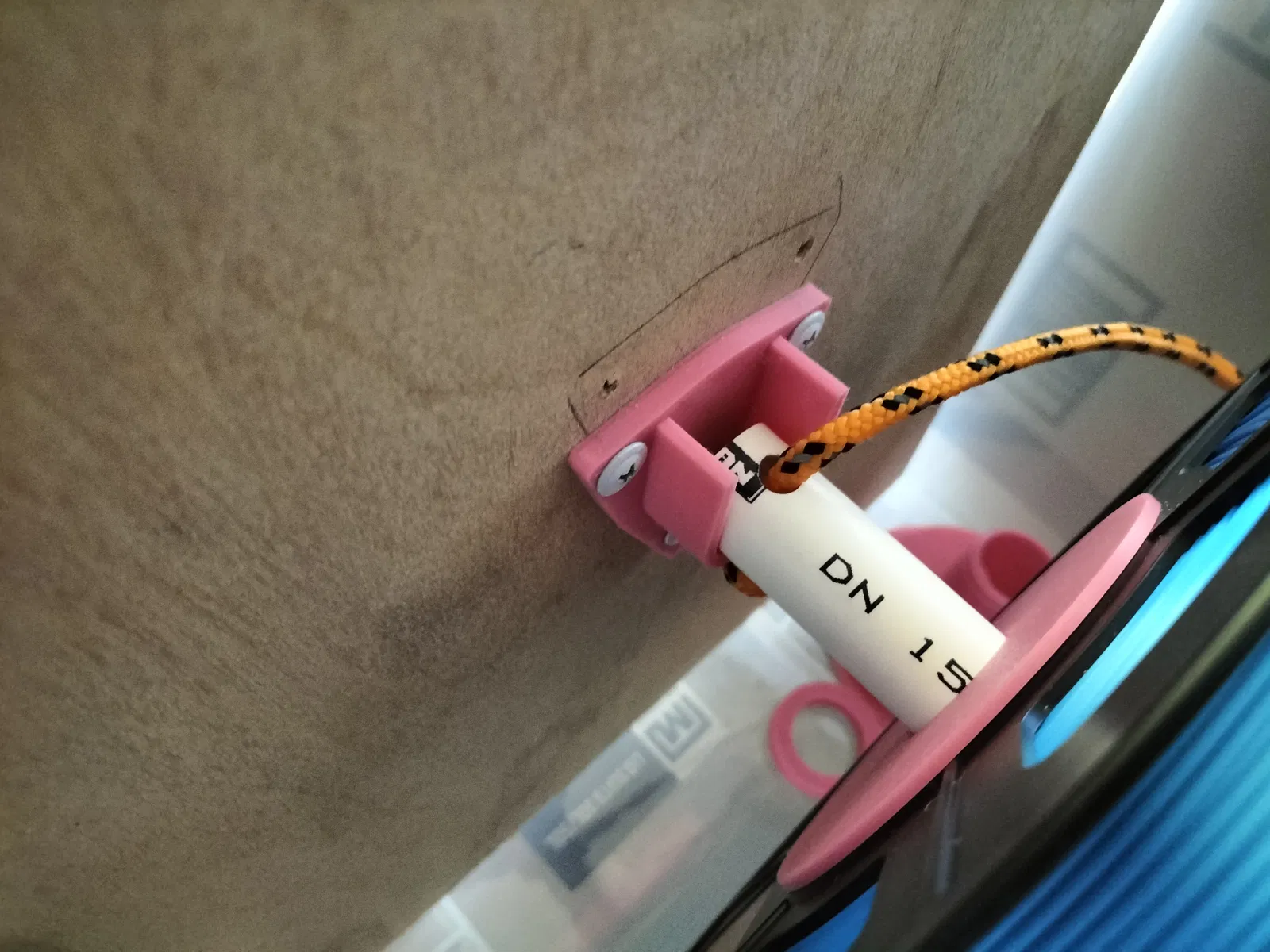

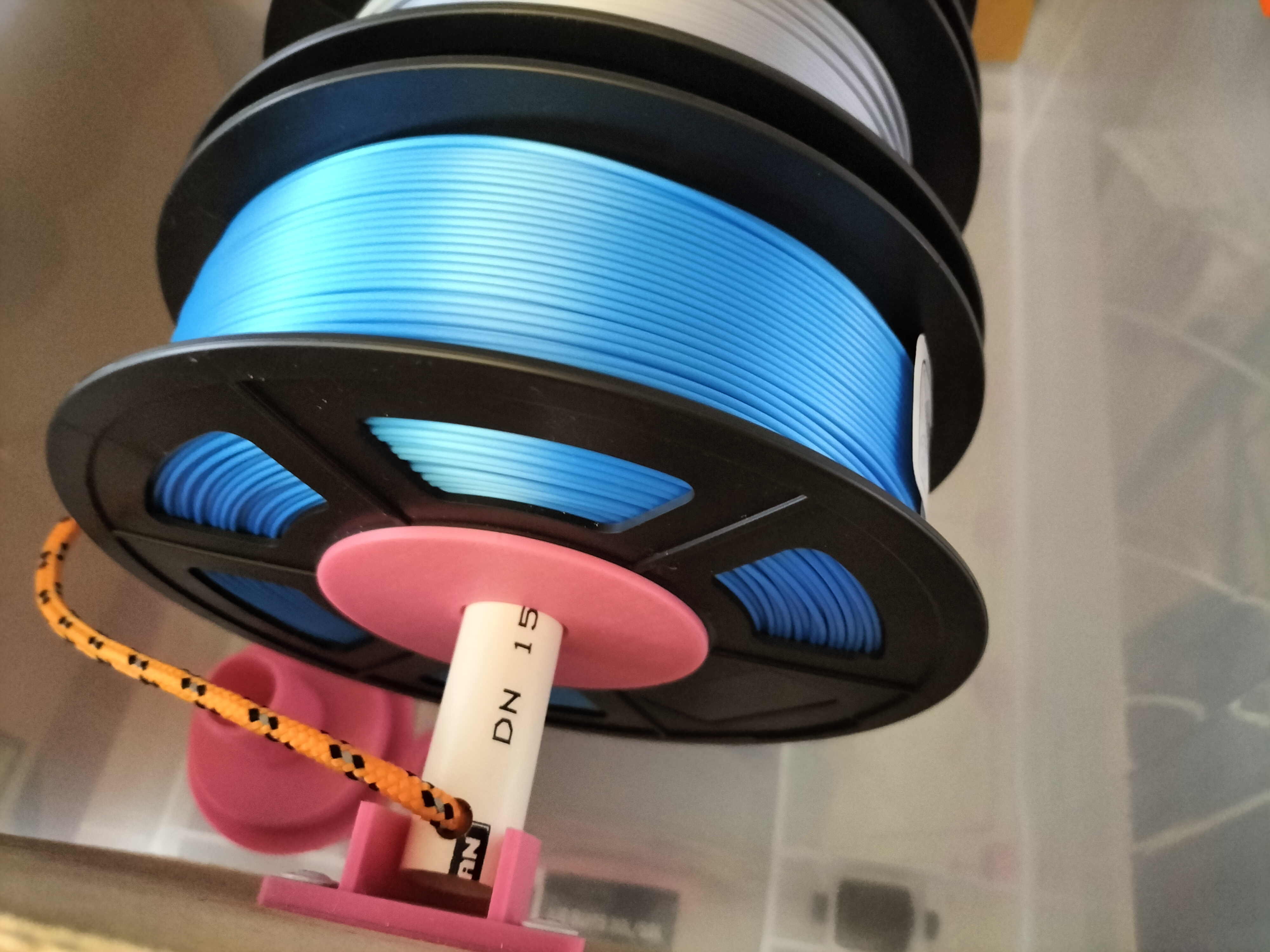

Tao cắt ống PVC ra, rồi khoan lỗ hai đầu ống để xỏ dây dù vô, giúp dễ dàng nhấc cả cụm ra khỏi thùng và cũng để mấy cái cuộn chỉ không bị trượt ra khỏi ống.

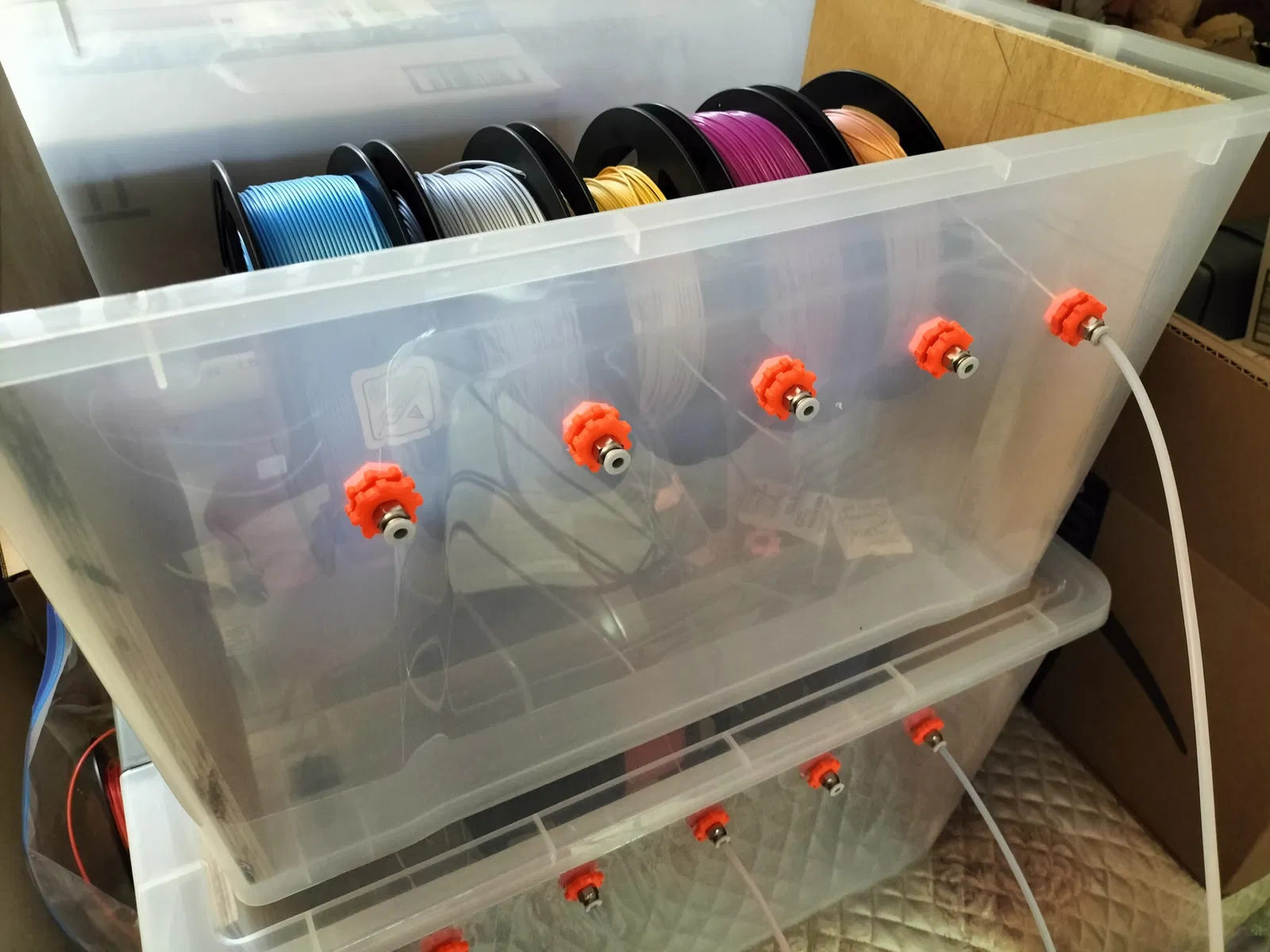

Tao có gắn thêm mấy cái đai ốc và bu lông xuyên qua để gắn mấy cái đầu nối PC4-M10 Festo, nó kẹp vô thành thùng nhựa. Kích cỡ ren giống với loại của Rep Box.

Dùng mũi khoan bậc thang để khoan lỗ trên thùng nhựa, khoan đều cách nhau, không làm nứt nhựa nha. Đừng có ấn mạnh quá, khoan vậy là đẹp rồi. Khoan tới khi lỗ vừa đủ để vặn cái đầu nối của RepBox vô là được. Gắn cái đầu nối Festo vô để tháo lắp nhanh. Tao xài ống PTFE có đường kính trong 3mm và đường kính ngoài 4mm.

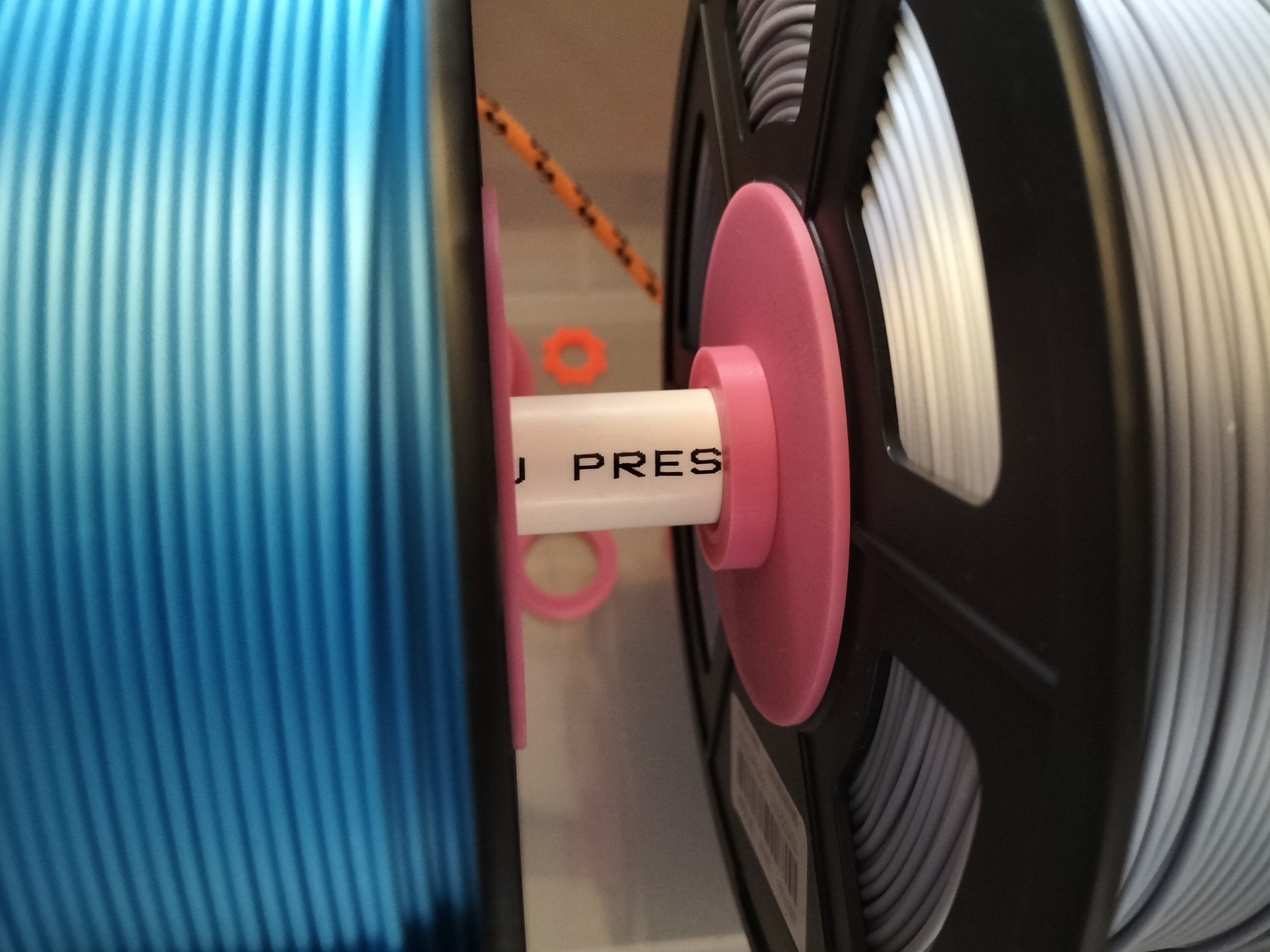

Rồi tao in mấy cái tâm cuộn chỉ cho loại filament Tecor mà tao xài của InkStation. Mày cứ thoải mái chỉnh kích cỡ trong file FreeCad kèm theo cho phù hợp với loại cuộn chỉ của mày nha.

Cách này làm cho filament gần như không bị ma sát khi đi vào bộ đệm, nhưng đủ để nó không bị tuột ra khỏi cuộn chỉ. Mày còn có thể xếp chồng mấy cái thùng này lên nhau để xài filament từ nhiều thùng khác nhau nữa.

Lưu ý: Với file Openscad, chỉ cần đổi tên bộ phận là xài được cho bộ phận đó, ví dụ như mày cần chỉnh cho ống có kích cỡ khác. Openscad cần thư viện Polyround vì nó quá đỉnh, tao xài nó trong tất cả các thiết kế của mình.

STL dùng được cho filament Tecor bán bởi InkStation. Ống PVC dùng cho STL/AMF là loại 22mm.
