Giá đỡ SSD cho PC Engines APU2

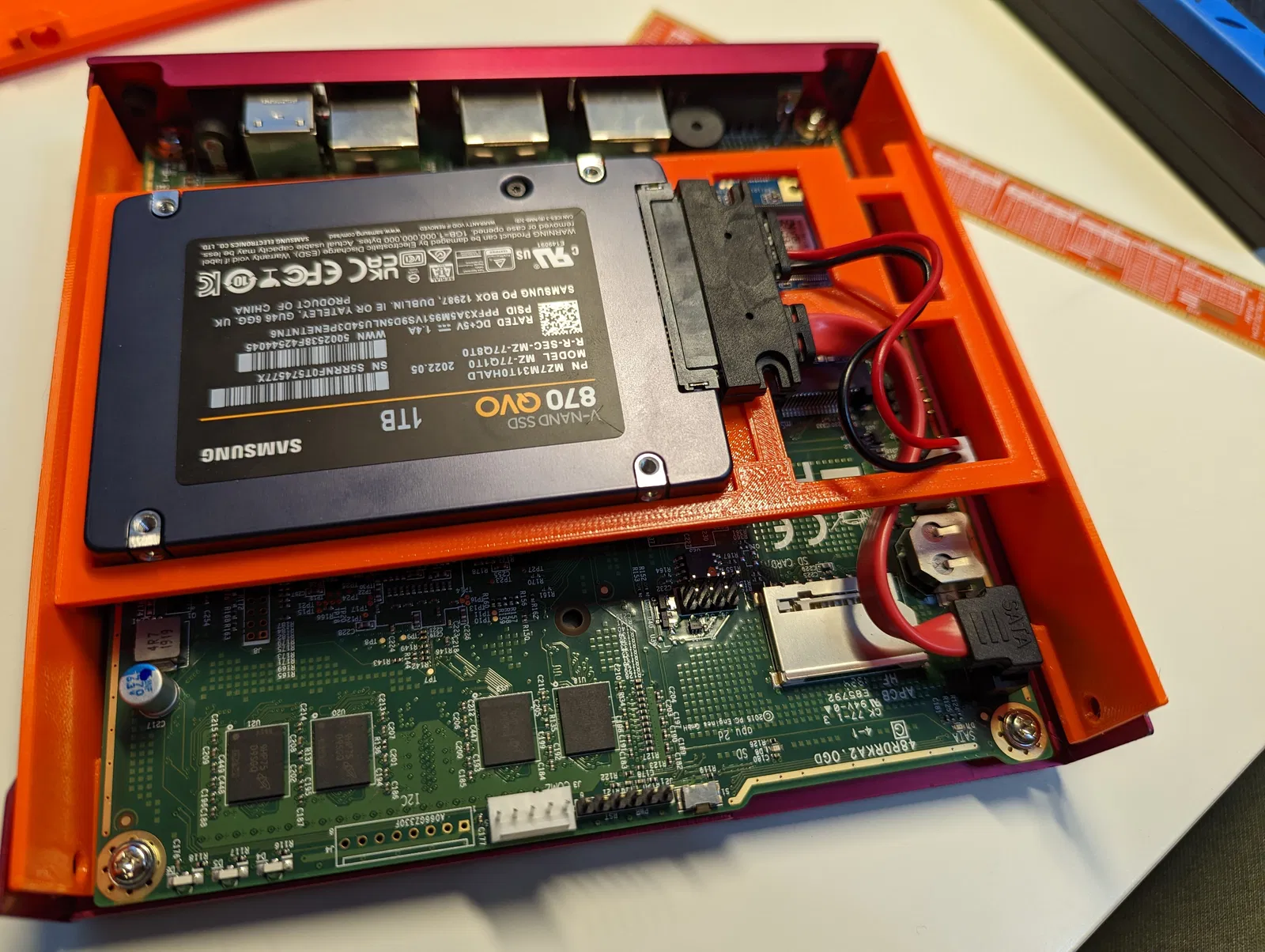

Giá đỡ cho ổ cứng SSD 2.5 inch, dày 7mm, bên trong vỏ máy PC Engines APU2.

Đã thử nghiệm với apu2d4 trong case1d2redu, dùng satacab1. Mình cũng có lắp msata30b trong một khe cắm, nó không ảnh hưởng tới giá đỡ.

Lưu ý là bạn sẽ cần satacab1 (hoặc cái tương tự) vì APU2 không có cổng nguồn SATA thông thường.

Bản dựng này dựa trên https://s3lph.me/apu2-ssd-mount.html của s3lph (và được chia sẻ theo giấy phép tương tự). Mình đã chỉnh sửa vài chỗ vì bản gốc không hợp với mình:

• Chủ yếu là làm các lỗ khoét lớn hơn cho dây cáp để dễ đi dây hơn. Mình không tài nào đóng vỏ máy gọn gàng được với bản gốc, dù có dùng dây nối dài như gợi ý. Với bản này thì satacab1 là đủ.

• Thêm các gờ ở hai bên giá đỡ để giữ khay chắc hơn và định vị giá đỡ theo chiều dọc.

• Bỏ các lỗ vít và thay vào đó là điều chỉnh hình dáng để giữ SSD ở cả bốn cạnh. Chuyển động theo chiều dọc đã được ngăn chặn bởi độ khít của vỏ máy.

Link mô hình Onshape: https://cad.onshape.com/documents/10e82407f74dad013b2aca70/w/f3baf8cba4f6f85638a42410/e/127346683edd2fc607d160d6?renderMode=0&uiState=658dd88798306300245cc197
