Bộ Chuyển Đổi Cuộn Dây AMS Tham Số Đa Năng

Ở triển lãm Formnext vừa rồi, tôi có mua mấy cuộn filament 250g nhỏ từ RBD. Tôi muốn thử xài trên máy in của mình nhưng mà nó nhỏ quá không vừa với cái AMS. Nên tôi tự thiết kế cái bộ chuyển đổi cuộn dây này. Nhờ có OpenSCAD, nó tùy biến được rất nhiều và điều chỉnh cho hầu hết các cuộn dây nhỏ không vừa với AMS một mình.

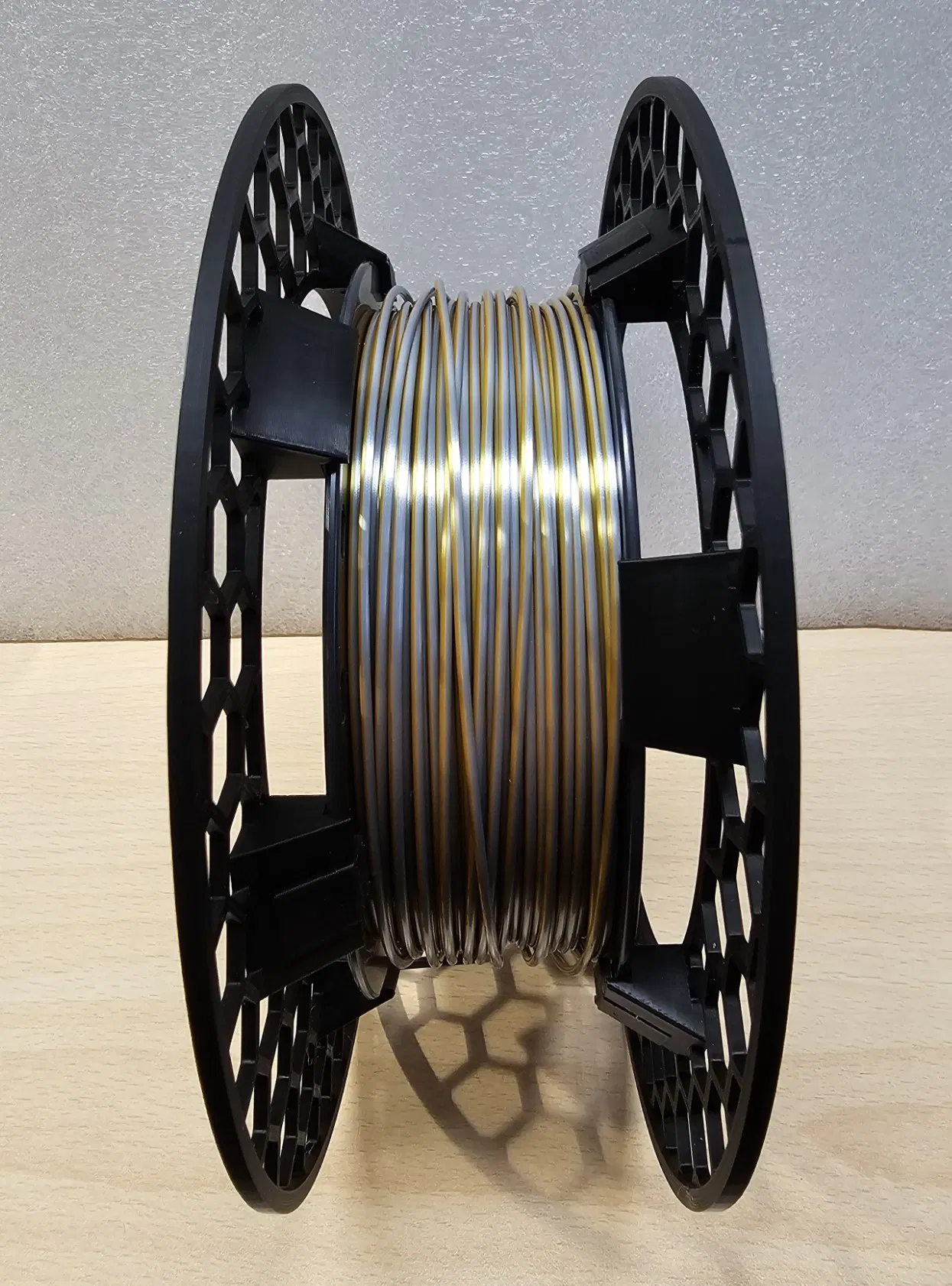

Sau khi in xong cái đầu tiên, tôi làm thêm một bộ thông số cho cuộn dây nhỏ từ 3DJake, như trong hình. Một sửa đổi khác là thiết kế nan hoa, cho phép bộ chuyển đổi tiết kiệm được rất nhiều filament (khoảng 60g cho tất cả các bộ phận).

Để tự tạo bộ chuyển đổi tùy chỉnh, bạn cần OpenSCAD và thư viện BOSLII.

Chú ý: Chế độ xem trước của OpenSCAD có thể không hiển thị bộ chuyển đổi chính xác, nhấn F6 để hiển thị kết quả cuối cùng, lúc đó nó mới hoạt động.

Bạn cũng cần vài con ốc (ưu tiên M3, dài ~8mm)

Nếu bạn in các kẹp hoặc đầu nối ở vị trí ban đầu, chúng sẽ cần một ít hỗ trợ.

Nếu bạn không chạy được OpenSCAD, hãy để lại bình luận với các số đo cuộn dây của bạn (đường kính, chiều rộng, chiều rộng của thành hai bên) và biến thể thiết kế bạn thích, tôi sẽ tạo STL cho bạn.

Đây là các thông số:

Chế độ xem

Thông số này kiểm soát những gì được hiển thị. Có một chế độ xem đầy đủ hiển thị các vòng bộ chuyển đổi cùng với một cuộn dây giả. Chế độ xem bộ phận tạo ra tất cả các bộ phận cần thiết để xuất cho slicer. Các chế độ xem khác cho phép hiển thị riêng từng bộ phận.

Biến thể

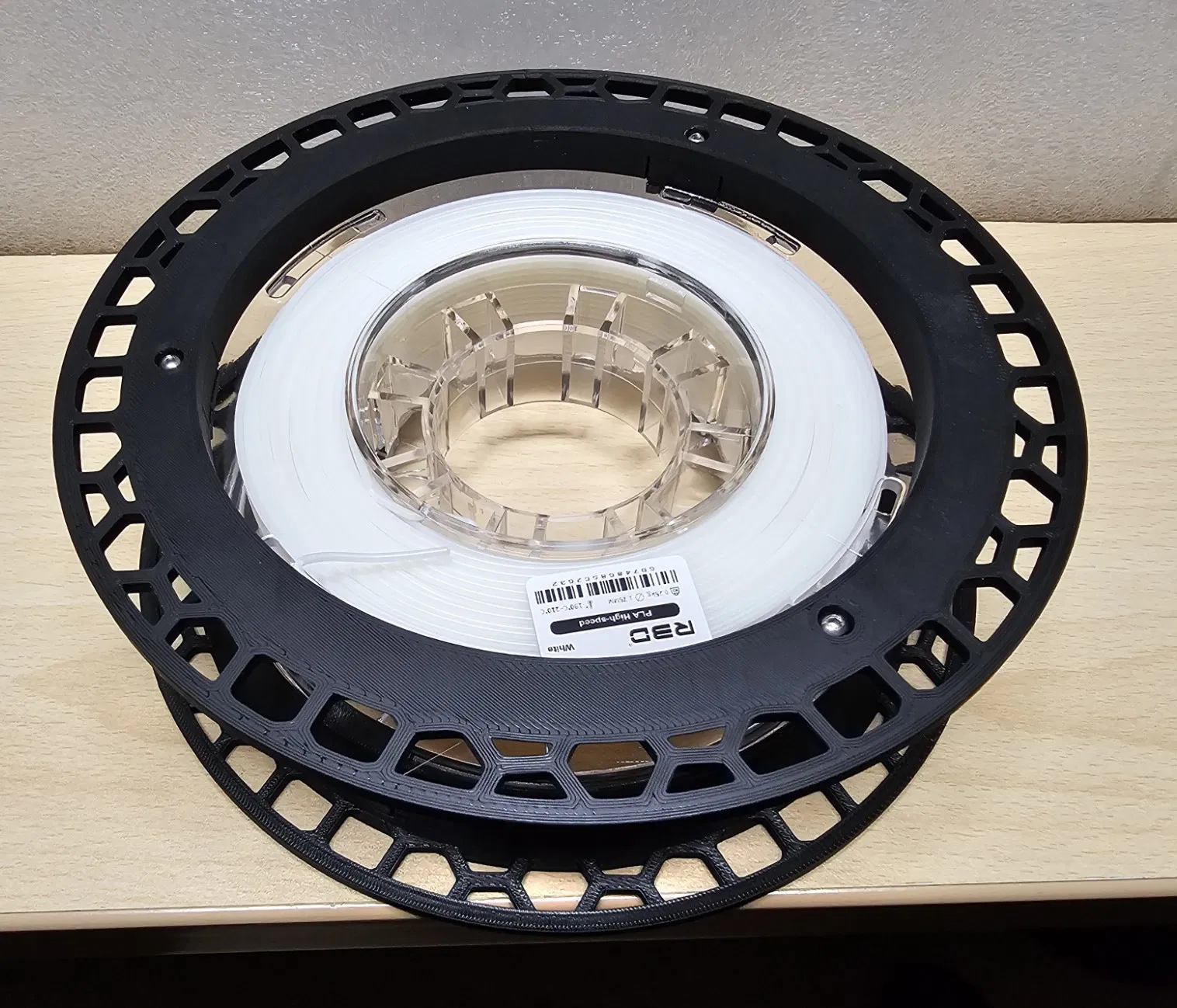

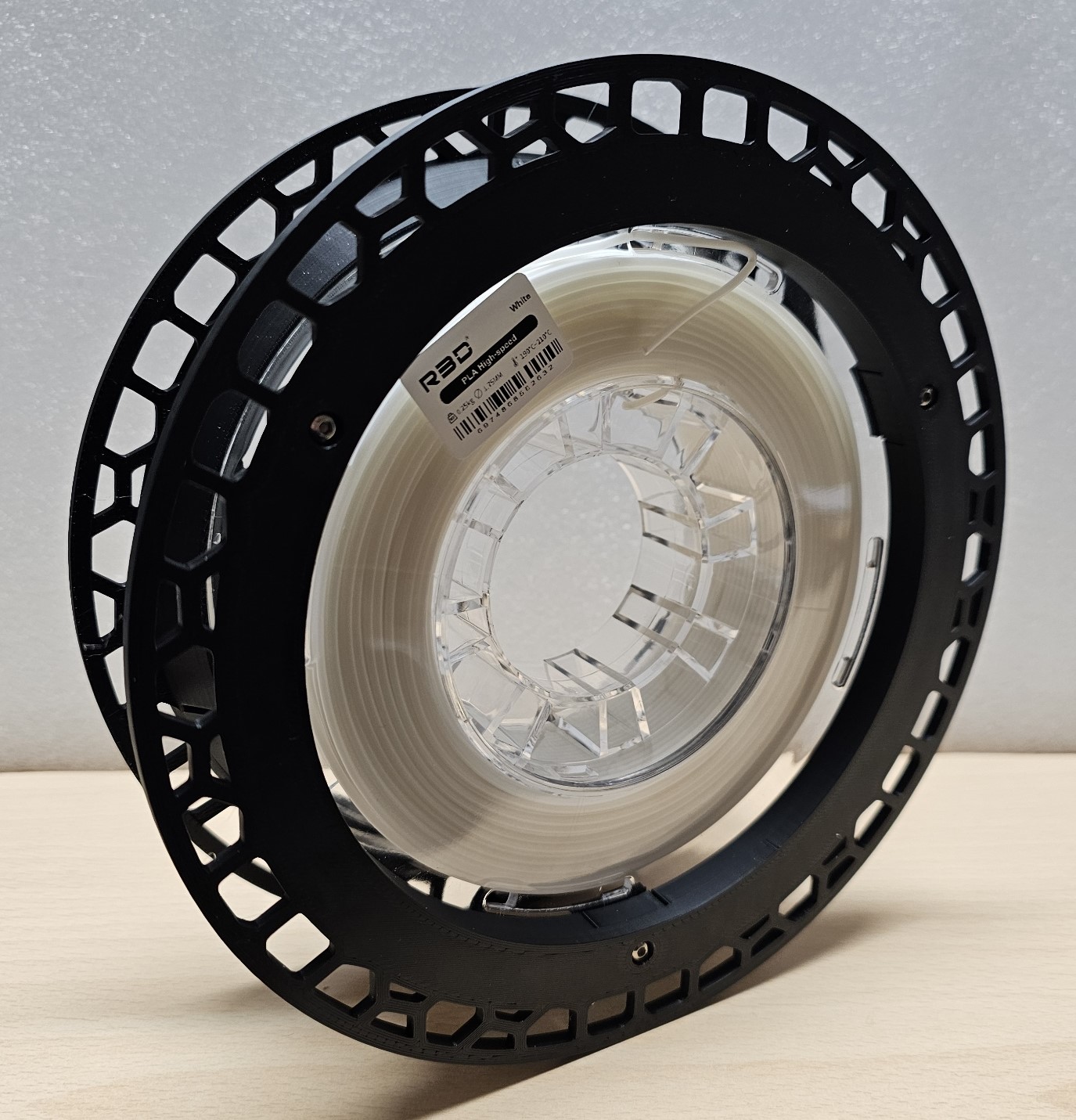

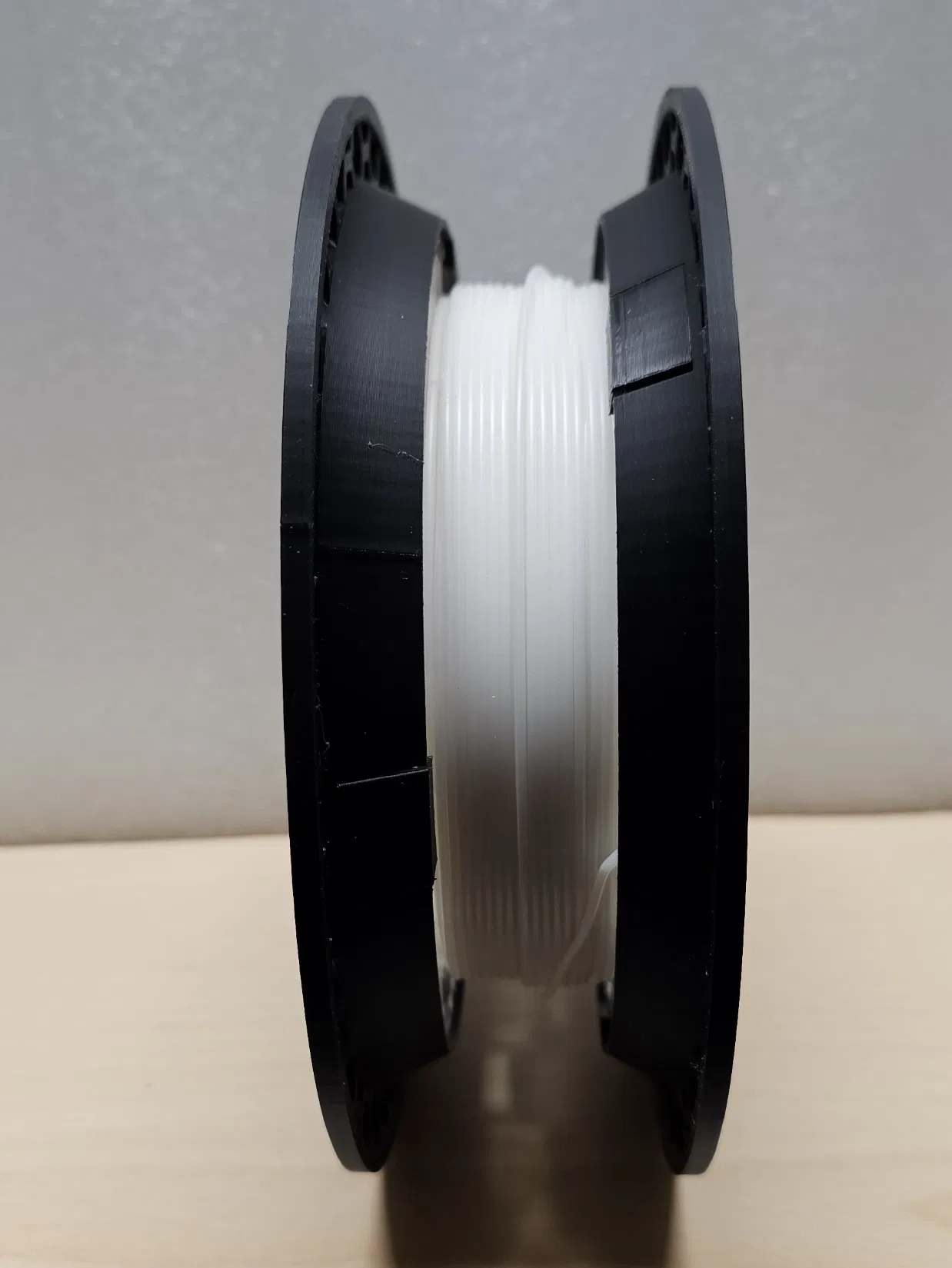

Tôi đã làm hai biến thể. Biến thể A có một vòng trong kín (hub) giống như trong hình với sợi màu trắng.

Đối với biến thể B, vòng trong này được chia thành các phần để tiết kiệm filament.

Kiểu dáng

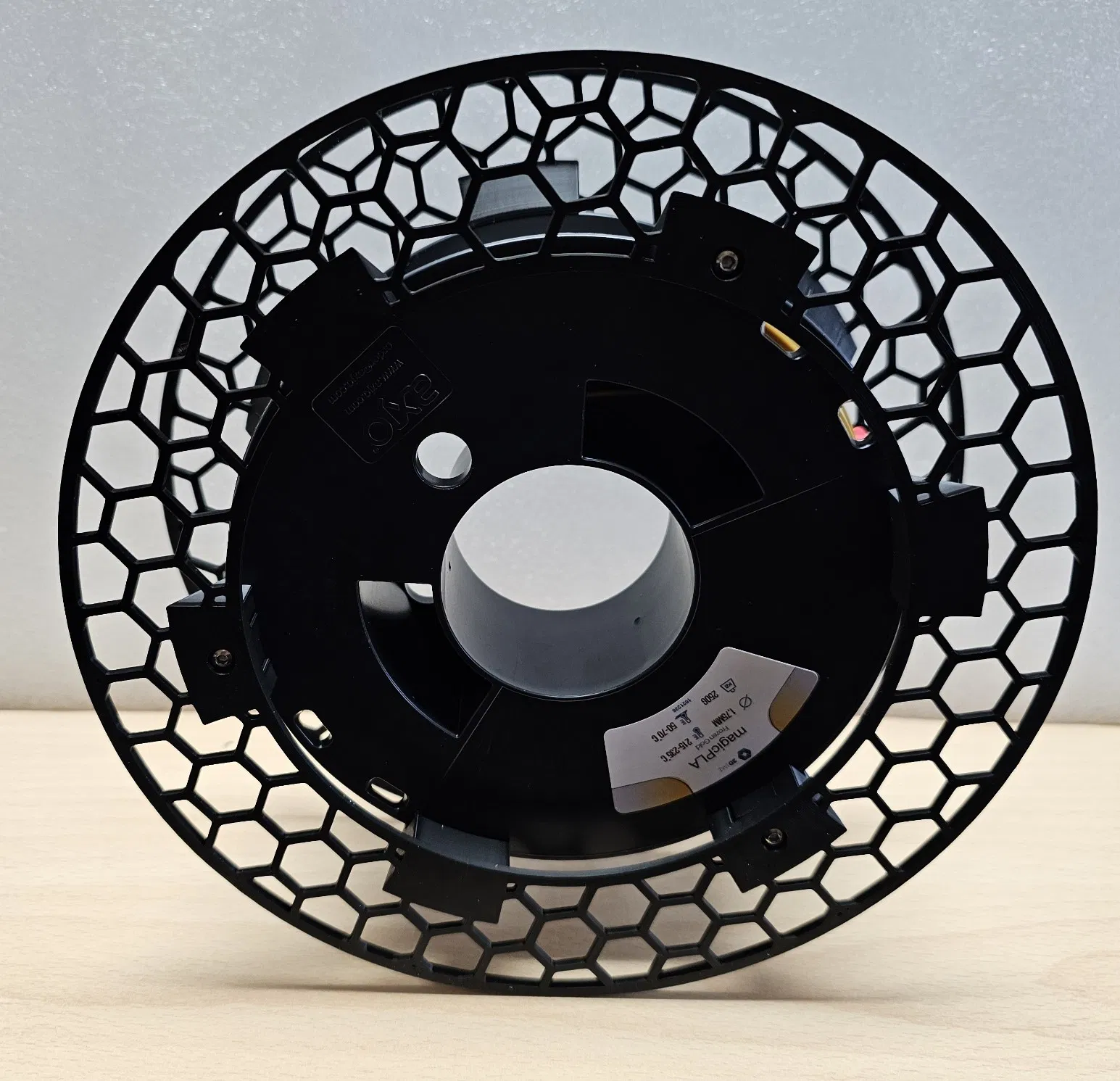

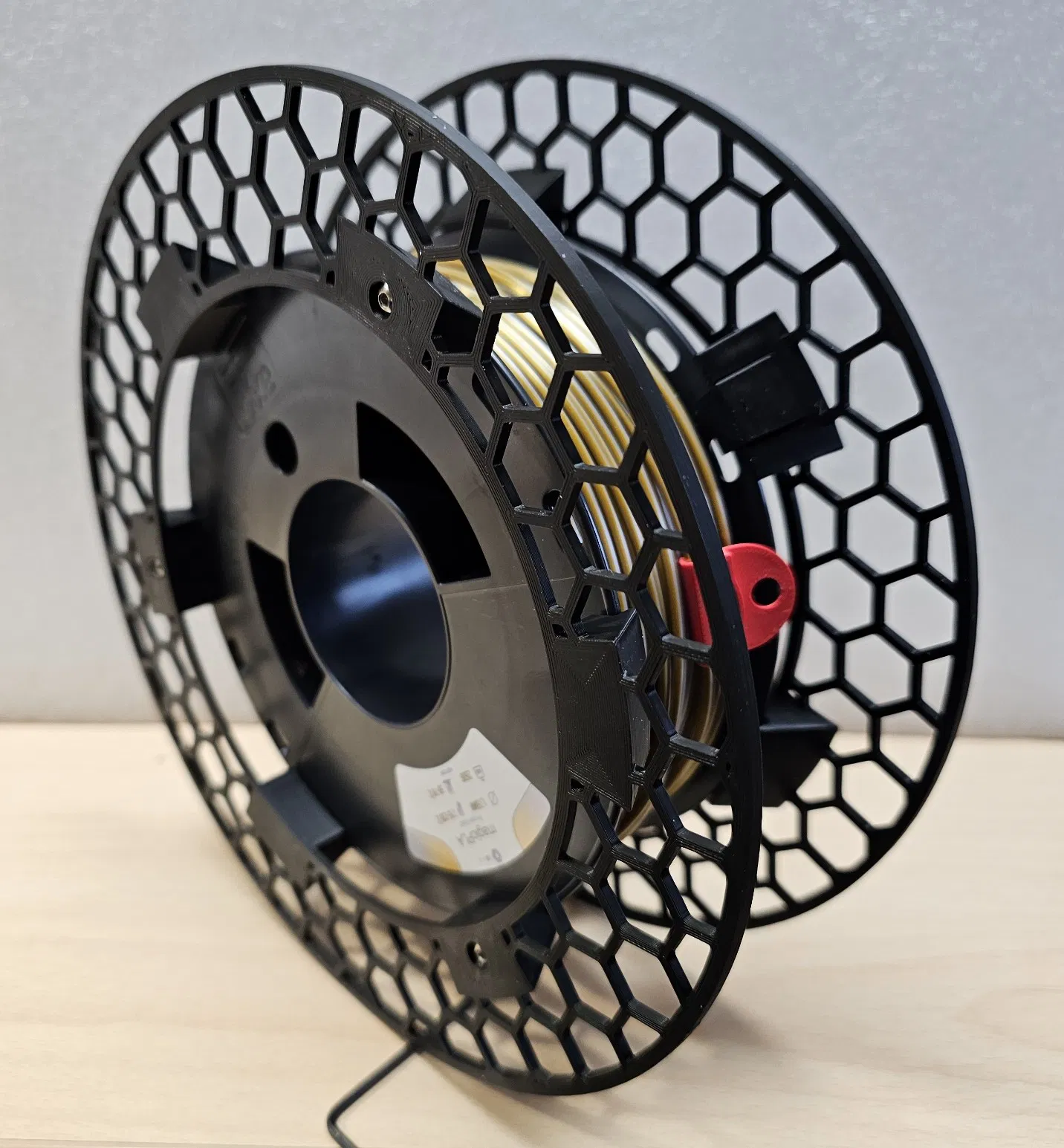

Tôi bắt đầu với kiểu thành cuộn dây hình lục giác như bạn thấy trên hình, nhưng bạn cũng có thể chọn thiết kế có nan hoa.

Kích thước cuộn dây

Đây là các thông số của cuộn dây - đường kính, chiều rộng và hai thành bên - vì cuộn dây từ RBD có một thành dày 4mm và thành kia dày 2,5 mm. Nếu cuộn dây của bạn có 2 thành dày bằng nhau, chỉ cần nhập độ dày đó vào cả hai thông số.

Đây là các giá trị cho hai cuộn dây tôi có sẵn. Nếu bạn có cuộn dây khác, vui lòng đăng kích thước trong phần bình luận, tôi sẽ đưa chúng vào đây

Thông số

RBD

3DJake

iSpoolDia

155

140

iSpoolWidth

37.5

44

iSpoolWall1

2.5

2

iSpoolWall2

4

2

oSpoolWidth

60

65

Cuộn dây ngoài

Đây là các số đo mục tiêu. Đối với AMS, đường kính phải là 200mm và chiều rộng ≥ 68 mm (không sửa đổi, rộng hơn một chút với sửa đổi Hydra). Nếu có thể, hãy đặt chiều rộng khoảng 22mm lớn hơn chiều rộng cuộn dây bên trong.

Kích thước ốc vít

Tôi đã sử dụng ốc vít đầu nút M3x8. Đối với ốc vít hình trụ, hãy điều chỉnh sHeadLen thành 3 mm để đầu ốc vít chìm vào vòng.

Chiều dài ốc vít phần nào giới hạn độ dày của các vòng, nếu bạn sử dụng ốc vít ngắn hơn, bạn có thể lắp được các vòng bên trong rộng hơn.

Chi tiết thiết kế

Tại đây bạn có thể điều chỉnh thêm một số chi tiết:

conArc: đây là kích thước của các đầu nối hoặc kẹp theo độ.

Mặc định là 15°. Với biến thể B, các bộ phận giữ có góc gấp đôi.

Giảm giá trị này làm cho các đầu nối và bộ phận giữ nhỏ hơn.

hwall, hsize: các thông số này dành cho kiểu Hex: hwall là độ dày của các thành hình lục giác, hsize là kích thước của chúng.

spokewidth, spokenum: Đây là dành cho các nan hoa: độ rộng và số lượng. Để trông đẹp, số lượng nên là bội số của số lượng kẹp.

iOverlap: đây là mức độ bộ chuyển đổi nên chồng lên cuộn dây bên trong - vòng bên trong nhỏ hơn cuộn dây bao nhiêu.

HubWidth: đây là chiều rộng của vòng bên trong hoặc các bộ phận giữ cuộn dây.

hAdd: độ dày của các kẹp giữ cuộn dây

clampnum: Số lượng kẹp
