Bộ Phận Trượt Cho Thanh Nhôm 4040

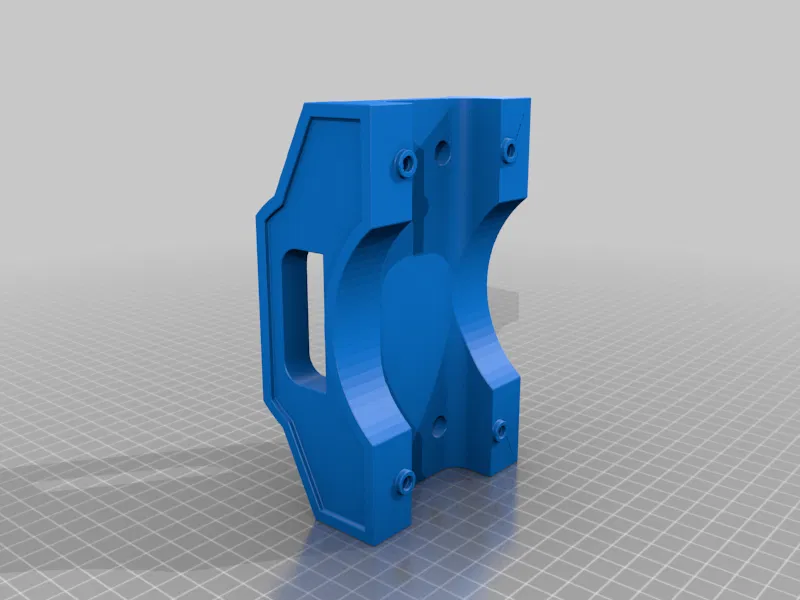

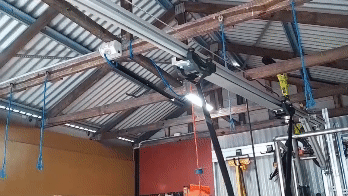

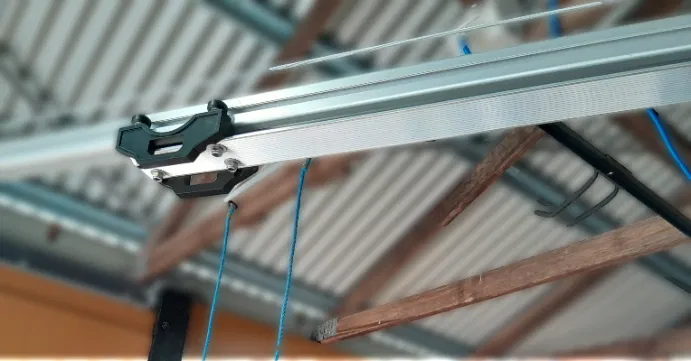

Tui có chế tạo một cái cần cẩu/cần trục từ thanh nhôm định hình 4040. Tui cần một bộ phận có thể lắp 4 cái vòng bi v-slot để hoạt động như một bộ phận trượt cho phép gắn dây đai. Tui đã thiết kế và in 2 cái bộ phận này và nối chúng với một thanh nhôm dẹt dày 3mm (như trong hình).

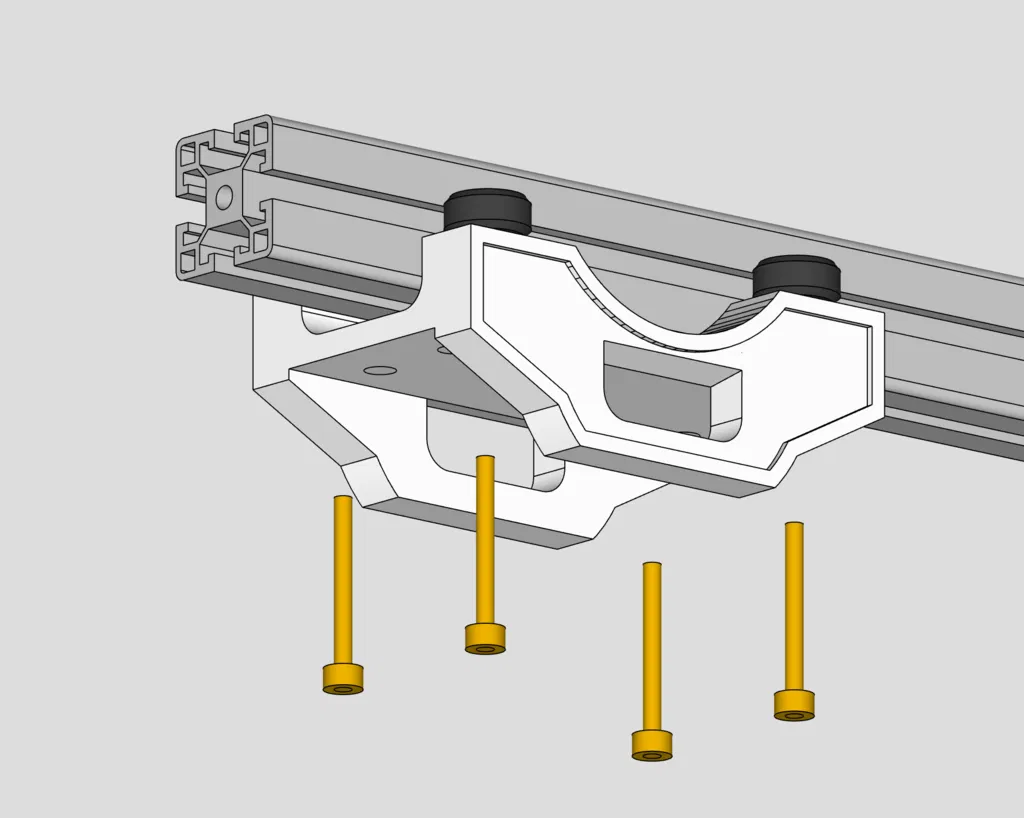

Bộ phận này cho phép lắp các loại ốc sau:

• 4 x ốc lục giác Inox M5 dài 50mm dùng để gắn các vòng bi/bánh xe v-slot.
• 4 x ốc lục giác Inox M8 dùng để gắn thanh nhôm dẹt dày 3mm vào mỗi bộ phận trong hai bộ phận.

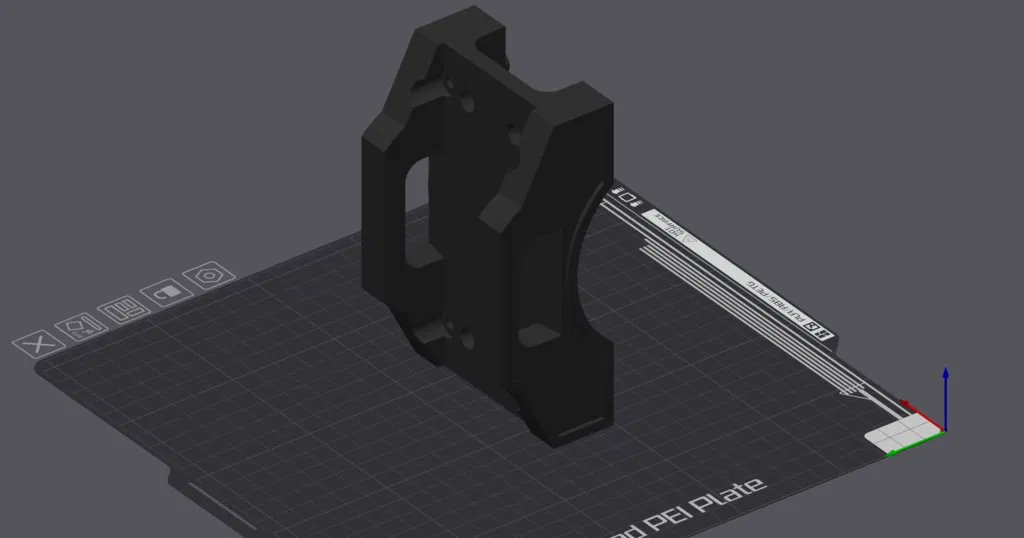

Cài Đặt In

Thương hiệu máy in: Bambulabs

Máy in: Bambu X1C

Raft: Không

Support: Có

Infill: 25%

Nhựa in: BambuLab ABS Black

Ghi chú:

• Lớp in 0.2mm
• 3 lớp tường
• 25% infill
• Brim ngoài 25mm
• ABS Black
