Giá đỡ Sherpa mini cho Voron 0.1

CẢNH BÁO: Với quạt cao 10mm, trục Y không được thấp hơn 4mm, các ốc phía trước giữ quạt sẽ va vào cửa tủ.

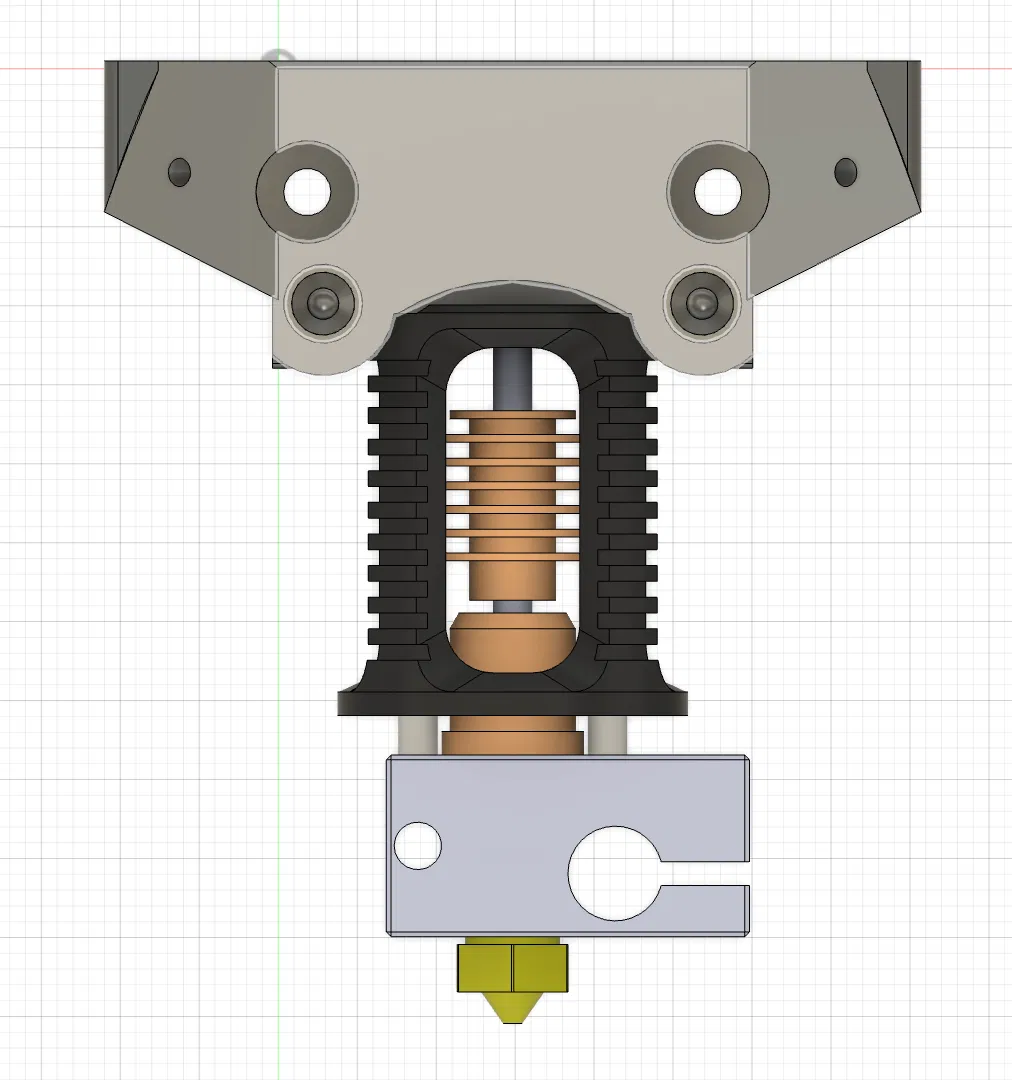

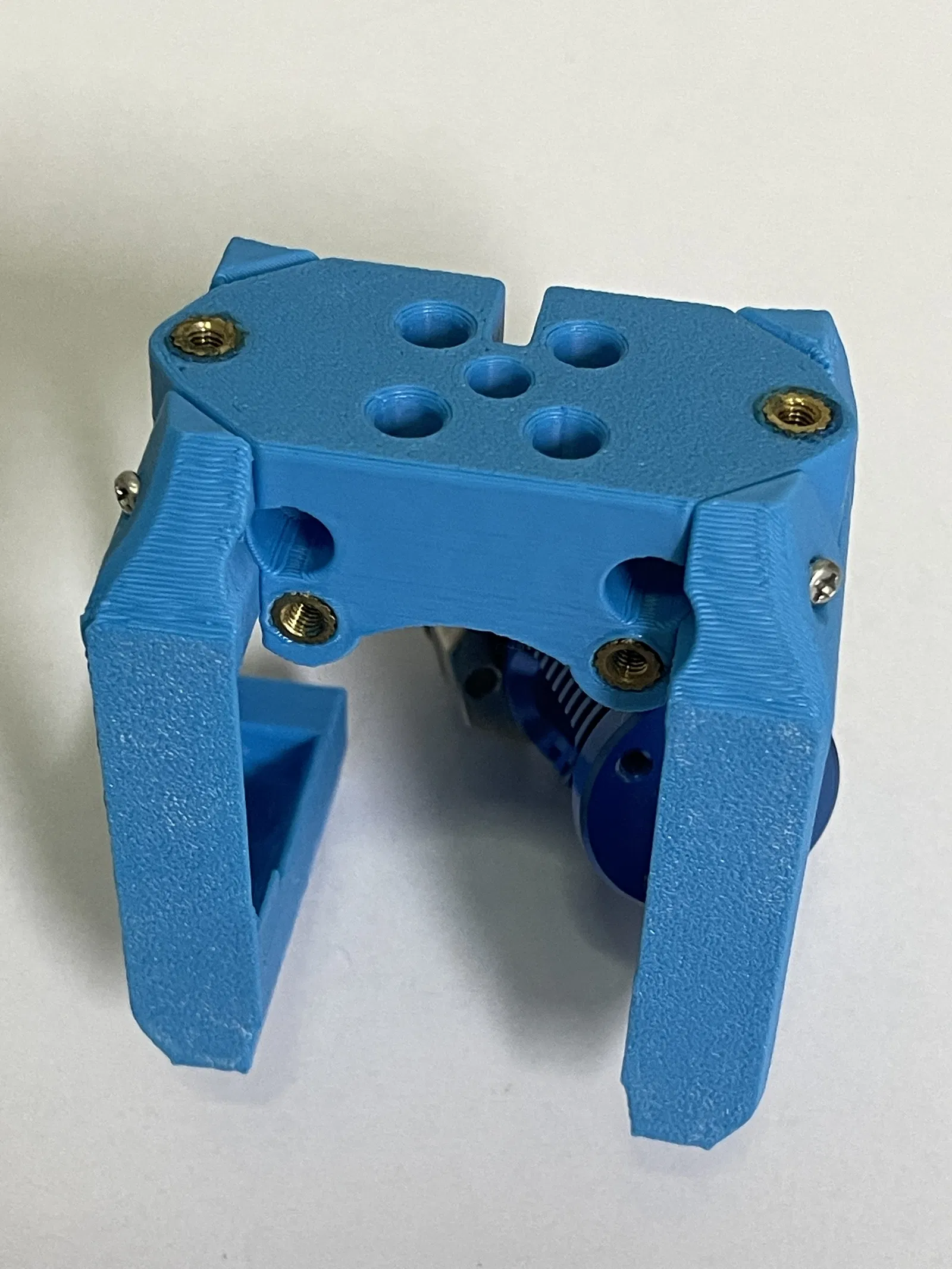

Mount hoạt động với bộ dẫn động trục X tiêu chuẩn, nó cũng hỗ trợ quạt kích thước 30x30x10 mm. Mount chỉ cần 4 ốc nhiệt để vặn Sherpa mini, phần còn lại tự đỡ bằng vít tự tapping.

Phần cứng cần thiết để nó hoạt động là:

• 2x ốc nhiệt m3*4mm
• 2x ốc M3x25mm BHCS hoặc SCHS để gắn vào bộ dẫn động trục X
• 2x ốc M3x12mm BHCS hoặc SCHS để gắn quạt 30x30x10mm hoặc 2x ốc M3x10mm BHCS hoặc SCHS để gắn quạt 30x30x7mm
• 2x vít tự tapping M2x10mm để gắn chụp quạt làm mát
• 2x ốc M3x12mm BHCS hoặc SCHS để gắn Sherpa mini
• 2x dây rút 2.5mm để quản lý cáp, gắn vào chụp quạt

Hướng dẫn in:

In bằng asa/abs như bình thường để chịu nhiệt.

Lưu ý:

Tui chỉ chỉnh sửa phần giữa, phần trái và phải là từ mẫu gốc.
