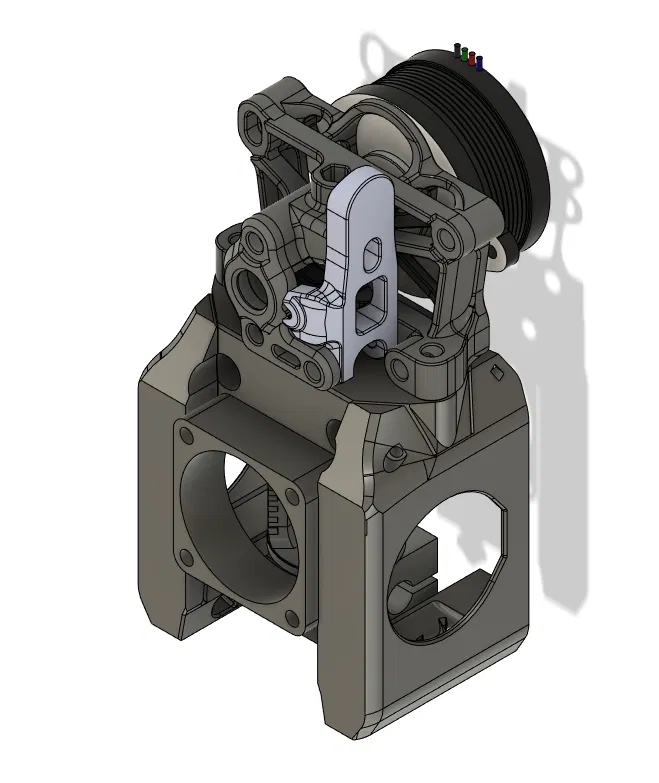

Đầu in Module Voron 0.1 Sherpa Mini

CẢNH BÁO: Với quạt cao 10mm, trục Y không được thấp hơn 4mm, các vít phía trước giữ quạt sẽ va vào cửa tủ.

Tôi muốn một bộ đầu in Voron 0.1 thân thiện với bảo trì hơn với extruder sherpa mini, cũng như nhẹ nhất có thể, vì vậy tôi đã tạo ra thiết kế module này. Thiết kế quạt làm mát bộ phận lấy từ tệp fusion360 gốc của vorondesign, nhưng đã sửa đổi/tách ra để phù hợp với ngàm này.

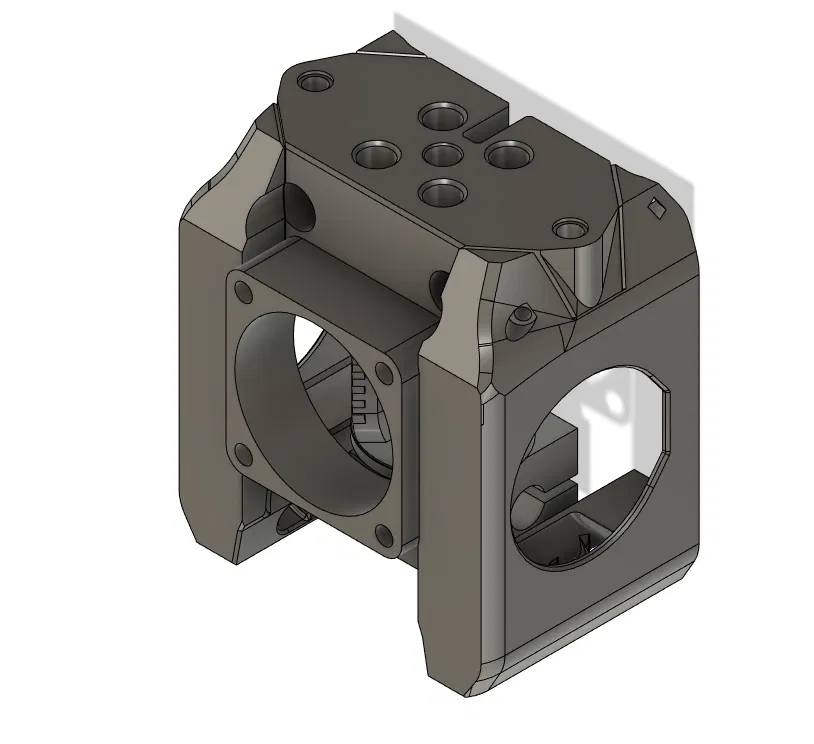

Ngàm hoạt động với xe trượt trục X tiêu chuẩn. Nó cũng hỗ trợ quạt 30x30x10 mm vì quạt 5v 7mm ban đầu của tôi bị hỏng nên tôi đã thay thế nó bằng quạt 12V từ bản sao e3d v6 mà tôi có sẵn.

Ngàm chỉ cần 2 ốc giữ nhiệt - để vặn extruder sherpa mini, phần còn lại tự đỡ với vít tự khai thác.

Phần cứng cần thiết để hoạt động là:

2x ốc giữ nhiệt m3*4mm

2x Vít BHCS hoặc SCHS M3x25mm để gắn vào xe trượt trục X

2x Vít tự khai thác M3x16mm để cố định quạt 30x30x10mm

2x Vít tự khai thác M2x10mm để cố định các bộ phận che quạt làm mát (giống như các vít cho công tắc giới hạn)

2x Vít BHCS hoặc SCHS M3x12mm để cố định extruder sherpa mini

2x dây rút 2.5mm để quản lý cáp, cố định vào các bộ phận che quạt

Hướng dẫn in:

In bằng asa/abs như đầu in thông thường để chịu nhiệt, các bộ phận che quạt nằm với mặt trước trên bàn in, bộ phận trung tâm nằm với mặt trên trên bàn in.
