Bàn phím Macro và Núm xoay

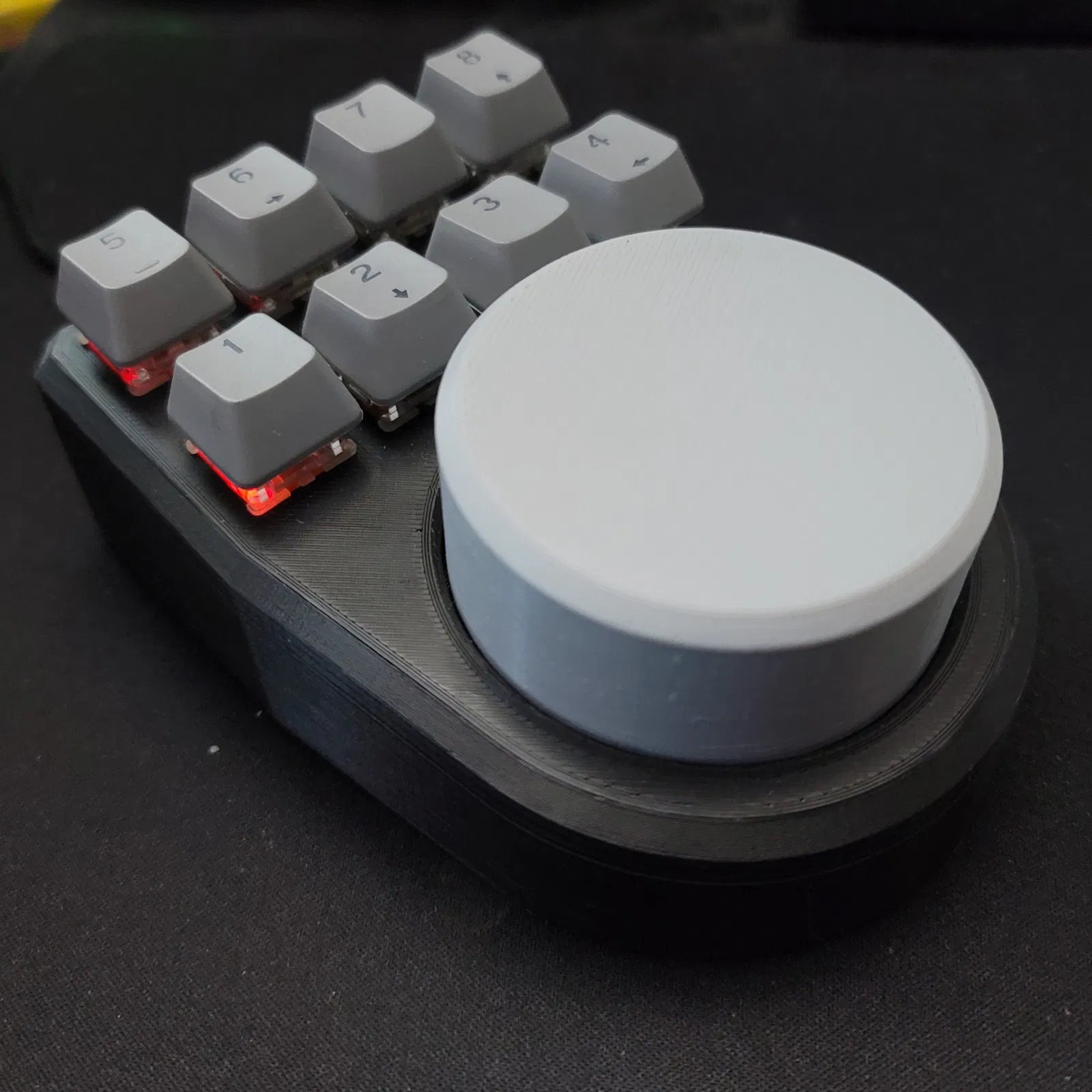

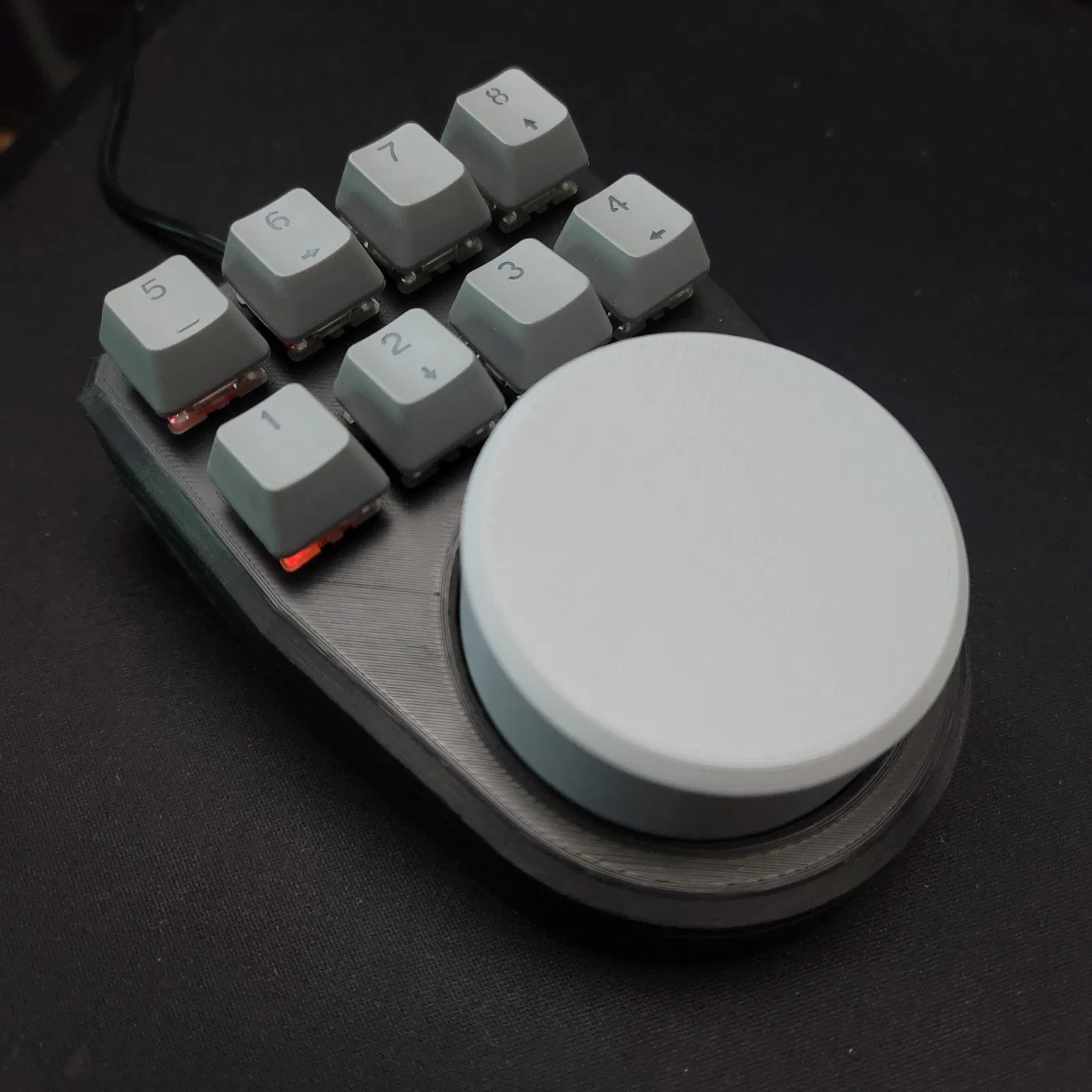

Đây là bản chỉnh sửa bàn phím macro VM của vmensik, với thiết kế núm xoay in úp xuống không cần support, loại bỏ khay giữ nút bấm, và thêm các tùy chọn kết nối như cổng micro USB và công tắc gạt để chuyển đổi macro. File nguồn được cung cấp đầy đủ.
Mô tả
Đây là bản chỉnh sửa từ bàn phím macro VM của vmensik.

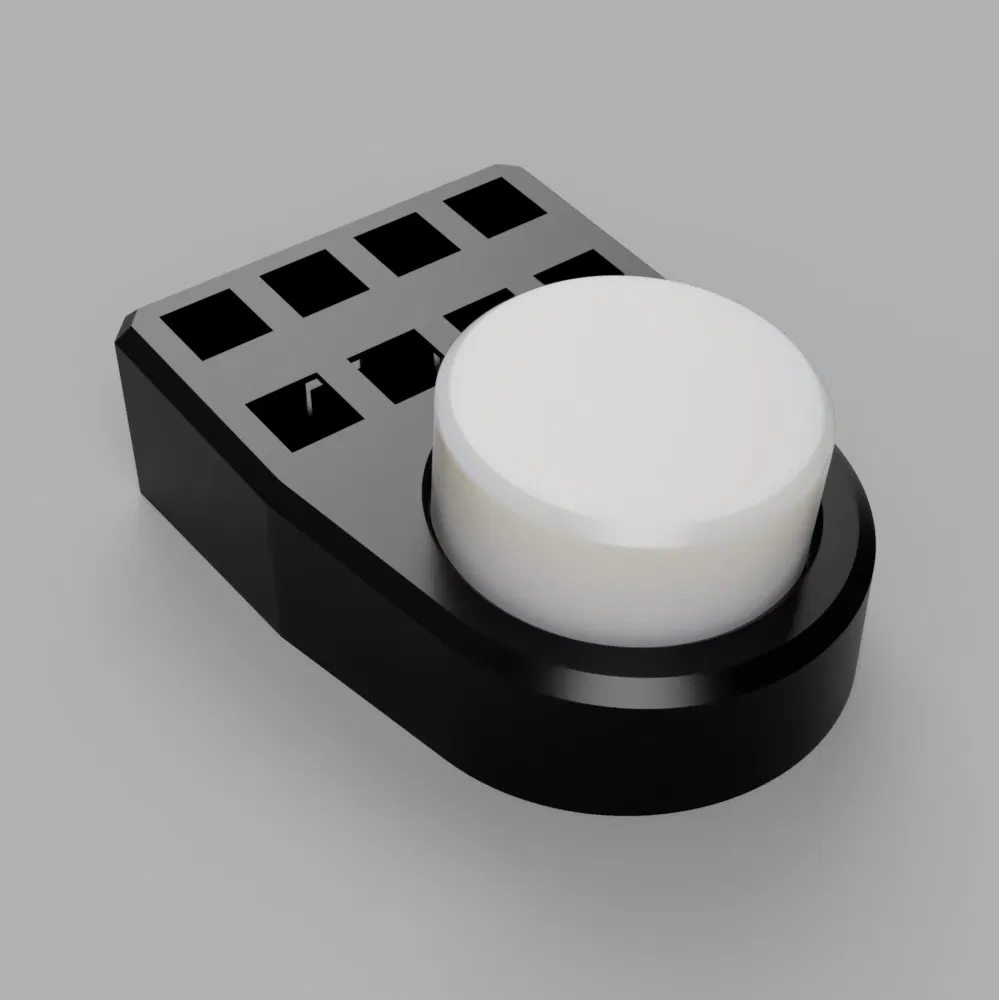

Tui không thích cái kiểu nhìn hơi thô ở trên lắm nên đã thiết kế lại hoàn toàn cái núm xoay để có thể in úp xuống mà không cần tới support.
Phần khay giữ nút bấm cũng được loại bỏ, thay vào đó là gắn trực tiếp các nút bấm vô case.

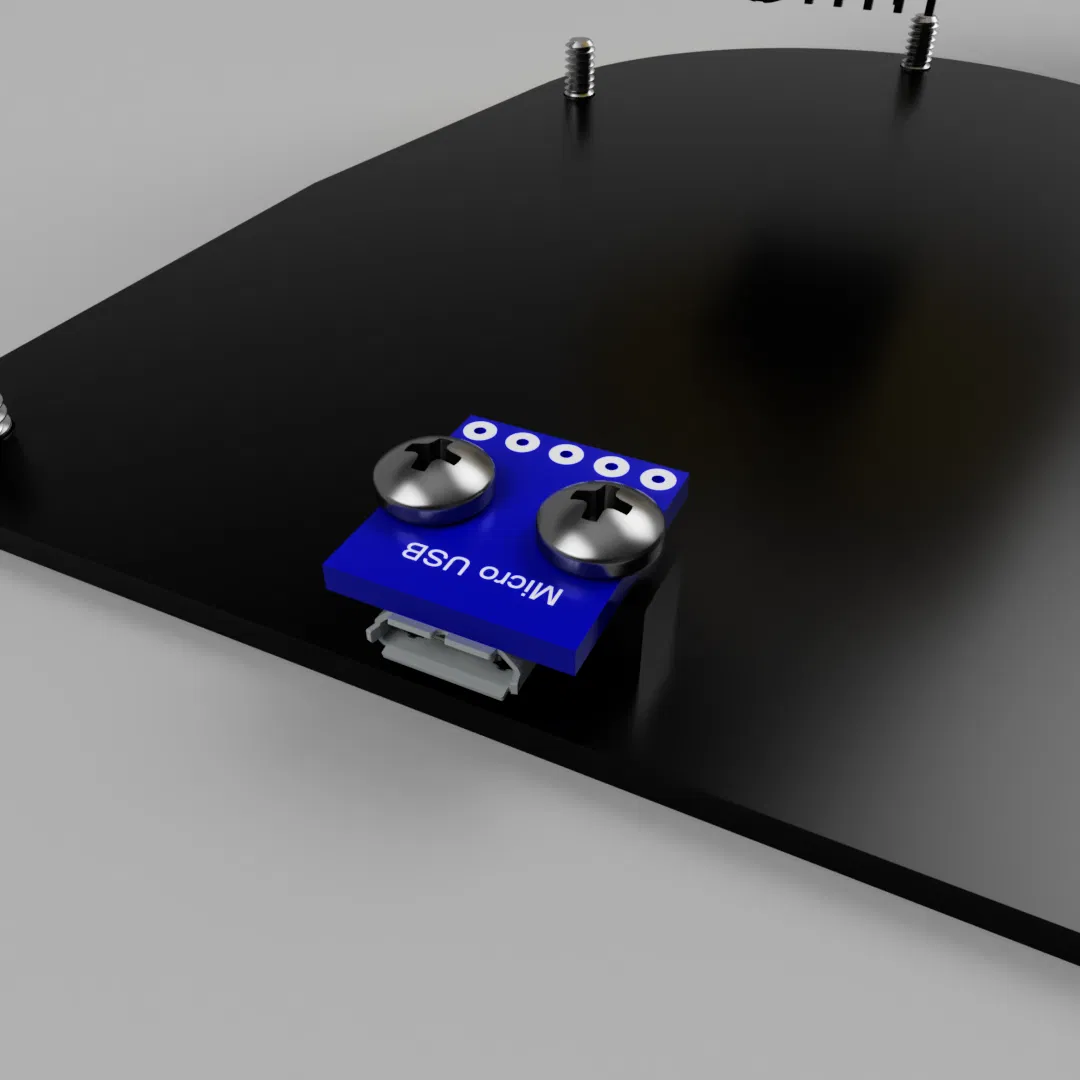

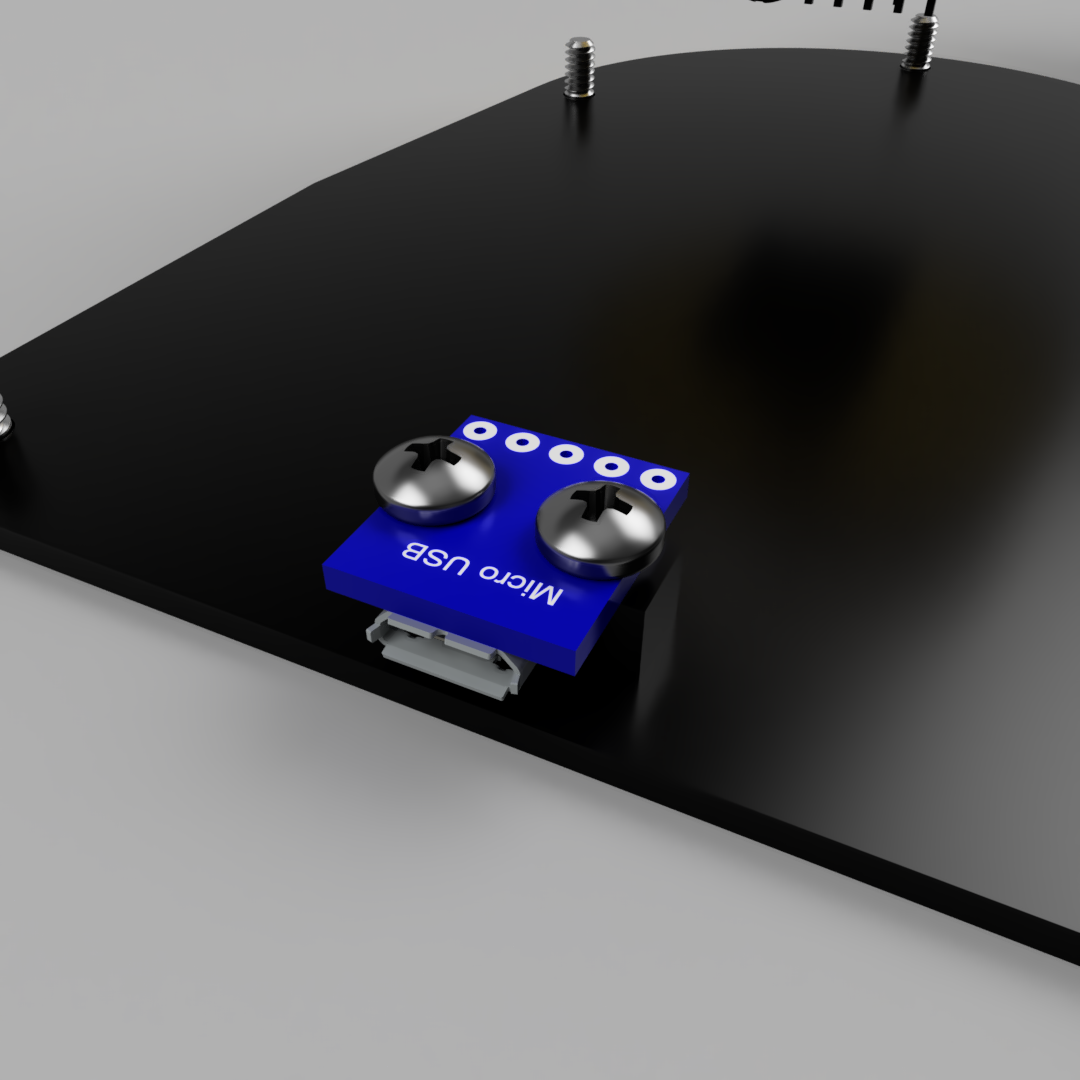

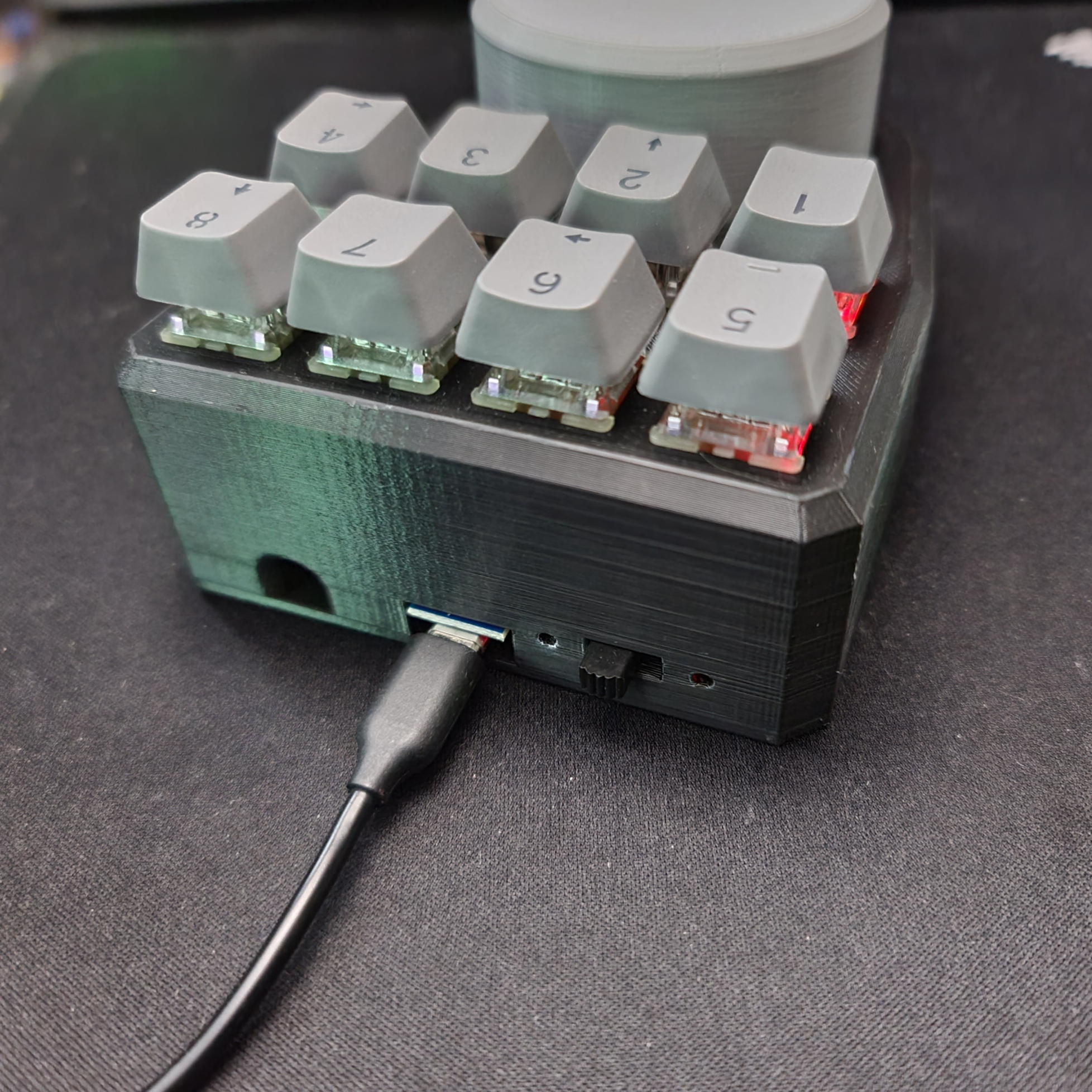

Đã thêm chỗ giữ cáp, chỗ để cổng micro USB và một cái công tắc gạt để có thêm các lựa chọn kết nối. Công tắc gạt này dùng để bật/tắt các chế độ macro khác nhau.
Tất cả các file nguồn đều được tải lên, nên mấy bồ cứ tự nhiên thêm/bớt các tính năng này hoặc thay đổi kích thước lỗ ốc và dung sai.
Hướng dẫn in ấn
File Arduino Sketch và các file nguồn khác có thể tải ở đây: https://grabcad.com/library/macro-knob-and-keyboard-1
Các bộ phận cần thiết:
1x Arduino pro micro (hoặc vi điều khiển khác có khả năng USB HID) (https://tinyurl.com/yc8avrmz) 8x Nút bấm Cherry MX (https://tinyurl.com/yby4mj43) 1x Rotary Encoder (KY-040) (https://tinyurl.com/y7mjhef2) 5x Ốc Phillips đầu bằng ren 6-32, dài 5/16
