Núm - Núm Ngôi Sao Nhỏ 1/4" và M6
Phiên bản nhỏ gọn hơn của núm ngôi sao, được thiết kế để vừa với bu lông ¼" hoặc M6. Hướng dẫn in chi tiết cho PETG và các cài đặt in được đề xuất, cùng với mẹo để tránh dùng giá đỡ.
Mô tả

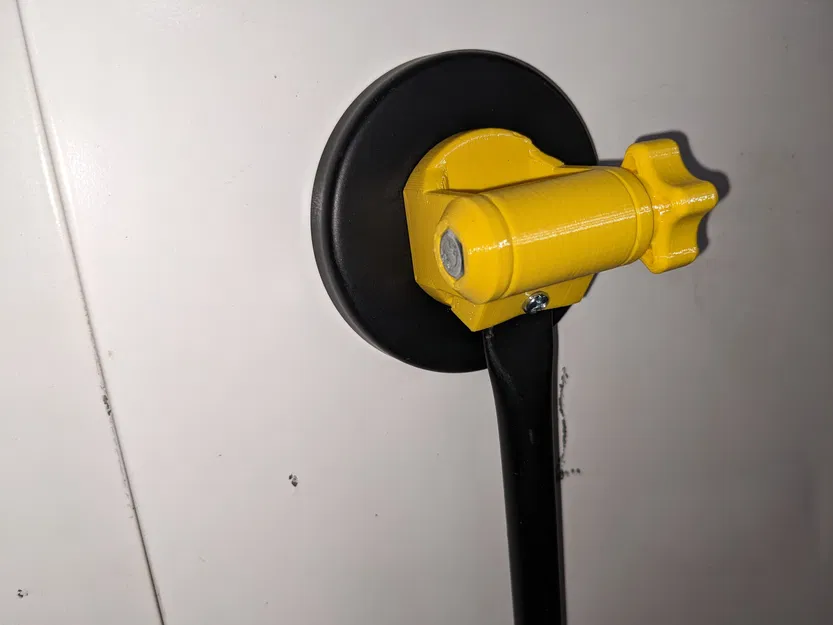

Tui cần một phiên bản nhỏ hơn của thiết kế núm ngôi sao của mình cho một dự án mới (xem ảnh), và vì tui đã có sẵn một thiết kế cơ bản tốt nên tui đã thực hiện một vài chỉnh sửa để tạo ra phiên bản nhỏ hơn này.
Yêu cầu: Bu lông ¼" hoặc M6.

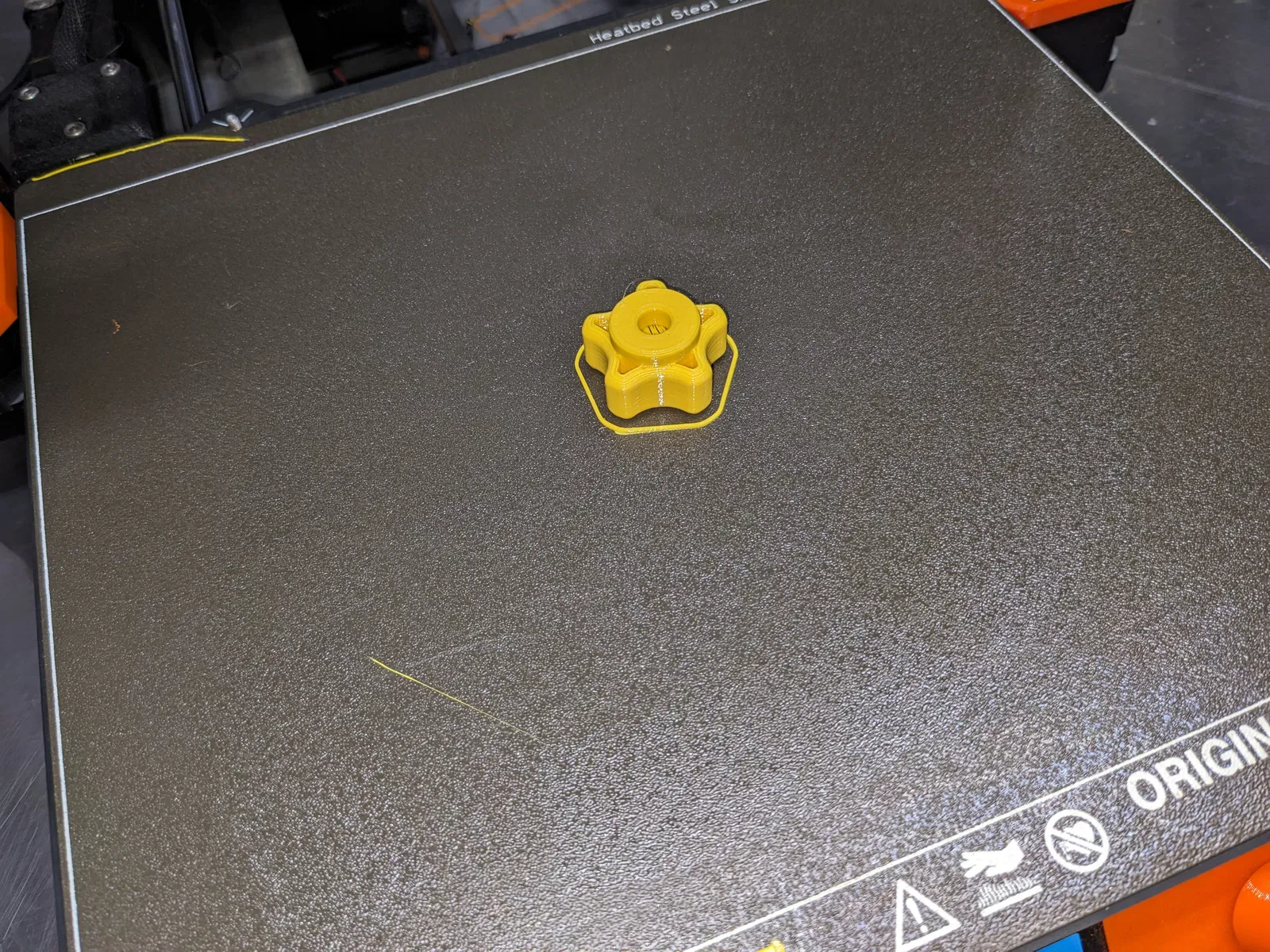

Hướng dẫn in
In bằng PETG bằng cách sử dụng các tệp 3mf được cung cấp; nếu không thì:
- Độ dày lớp 0.3mm
- Độ đặc ruột 15% hình lưới
- 2 lớp vỏ

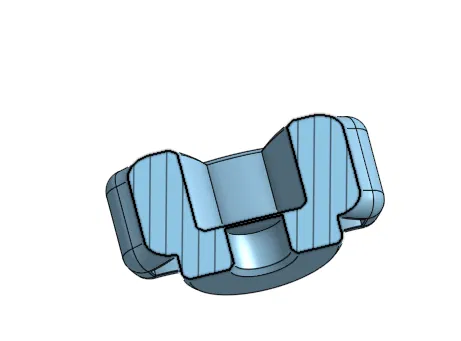

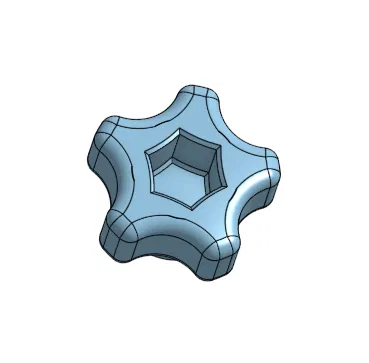

Lưu ý rằng các núm in có một lớp bảo vệ trên lỗ vít (để không cần dùng giá đỡ); chỉ cần dùng vít ¼" hoặc M6 để đục lớp này ra trước khi lắp bu lông lục giác tương ứng vào phần lõm hình lục giác.
CAD
Các tệp CAD 3D OnShape cho cái này ở đây:
