Núm điều chỉnh sao 1/4 inch và 5/16 inch

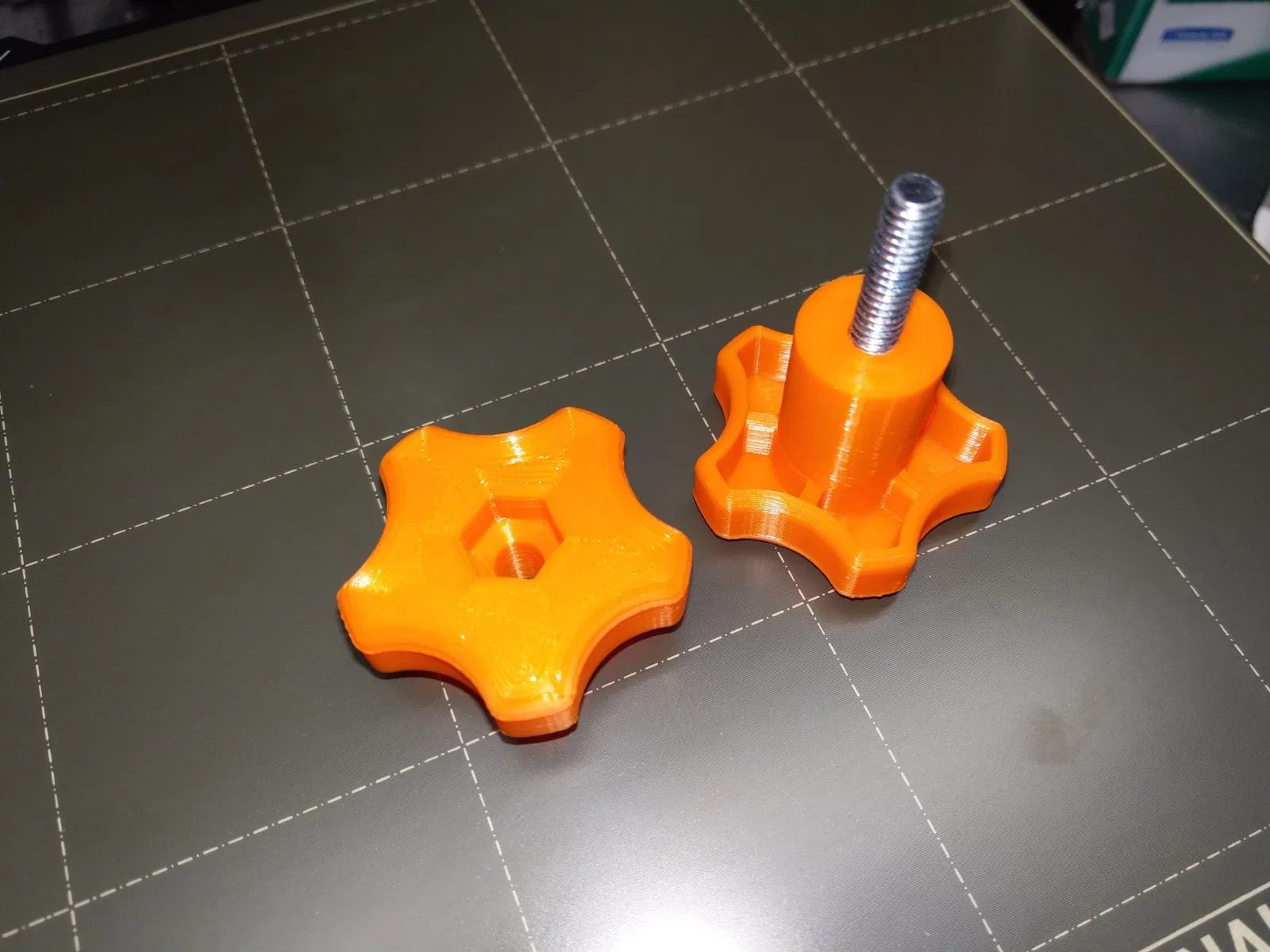

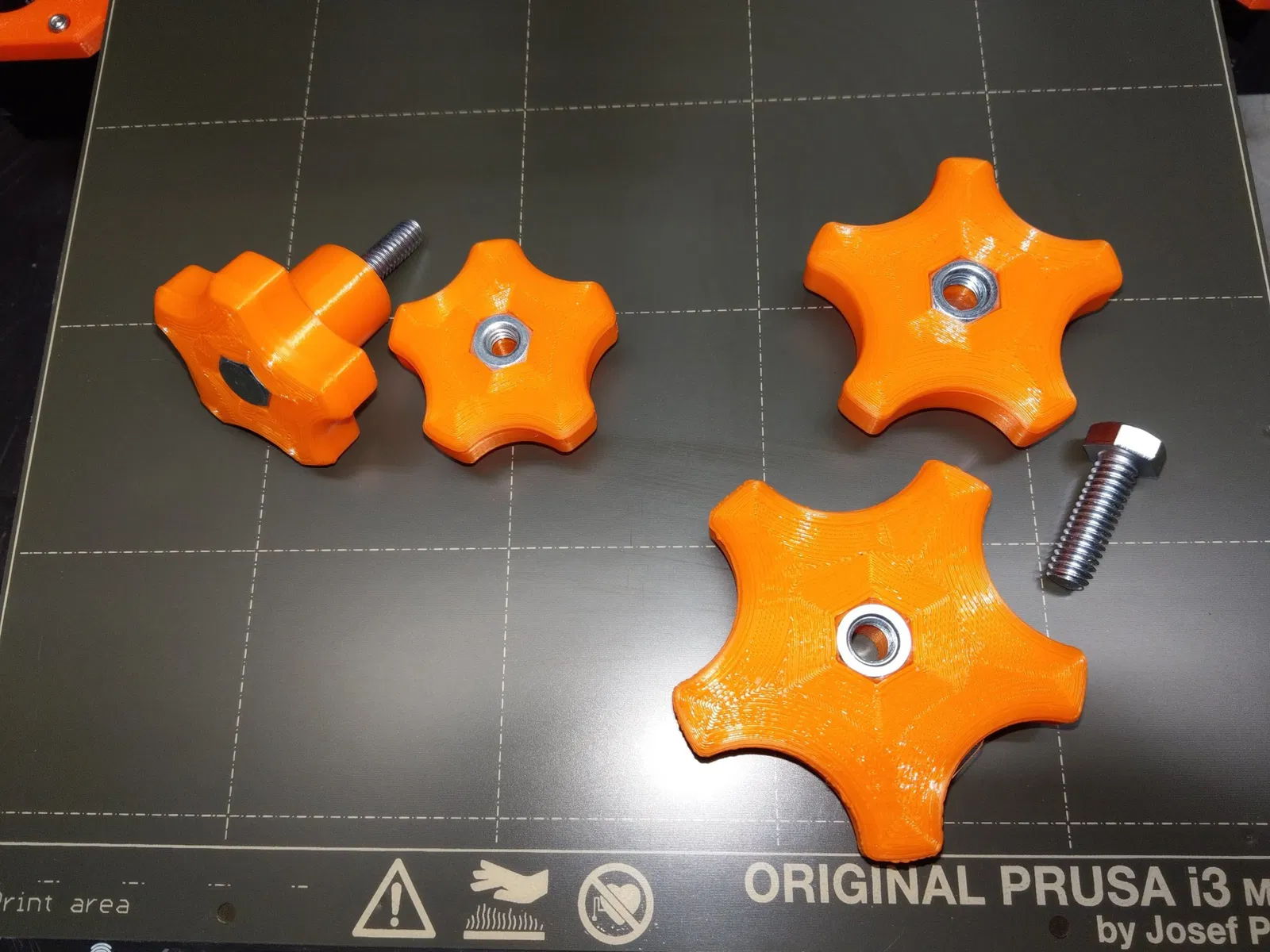

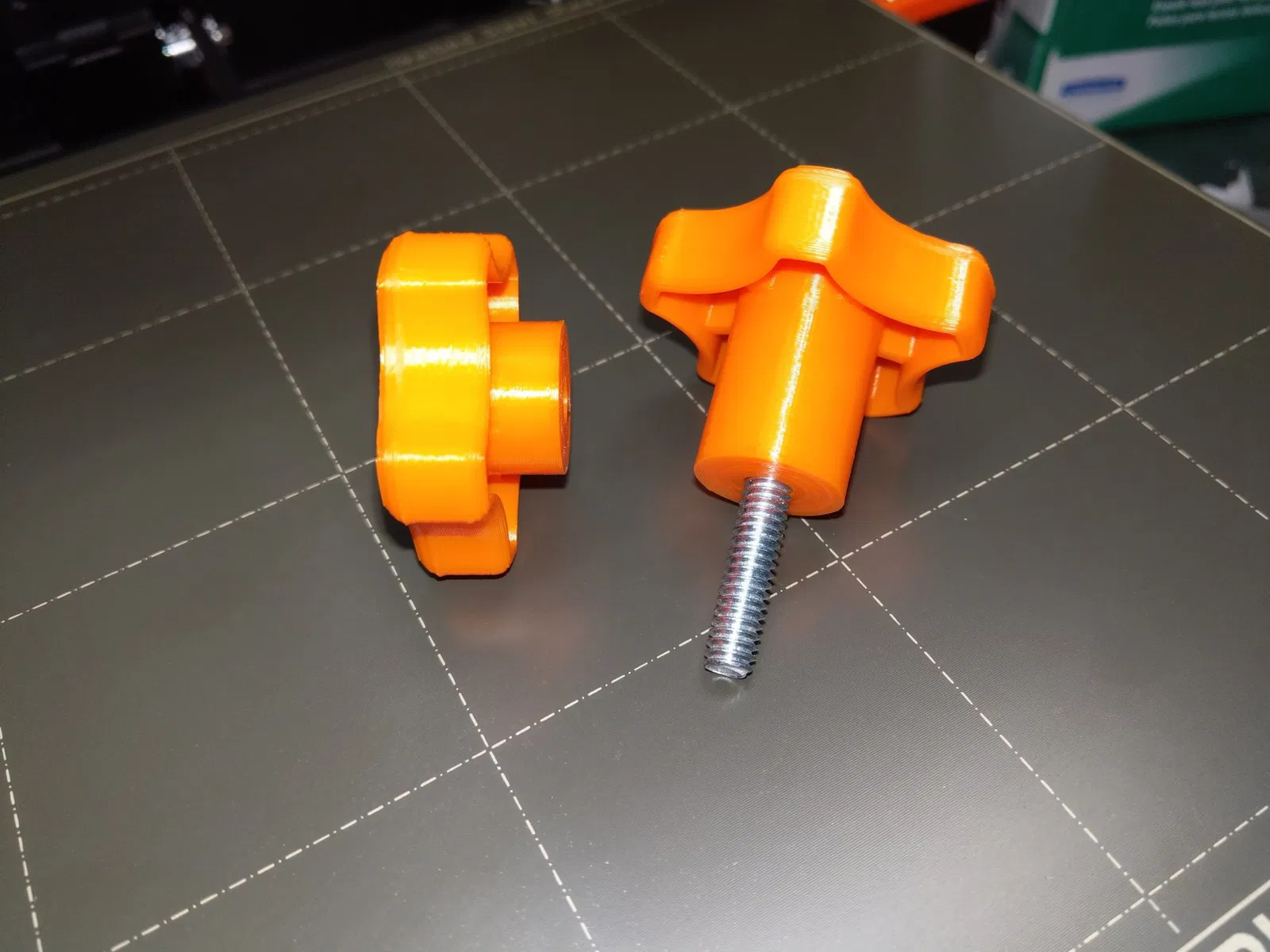

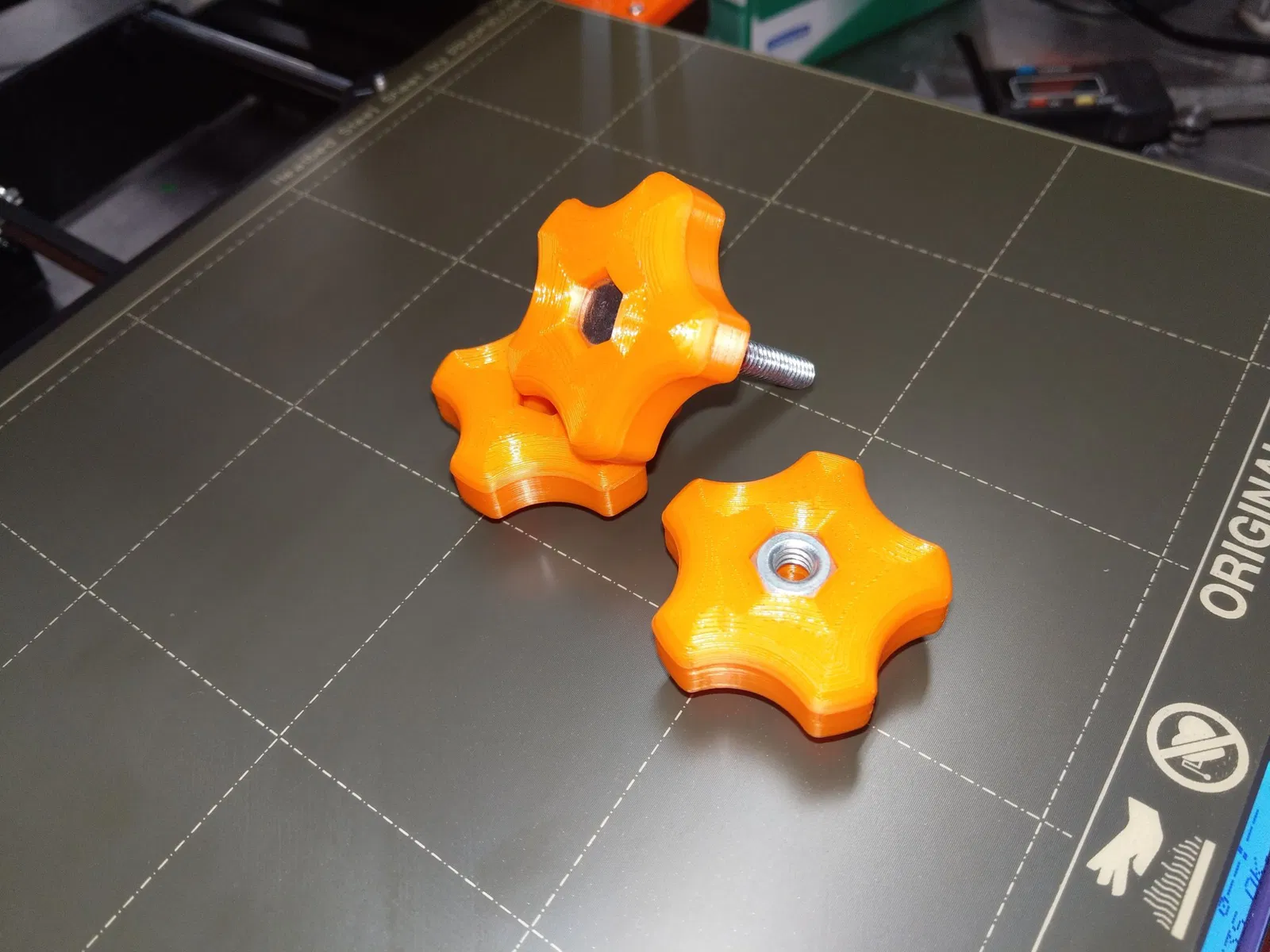

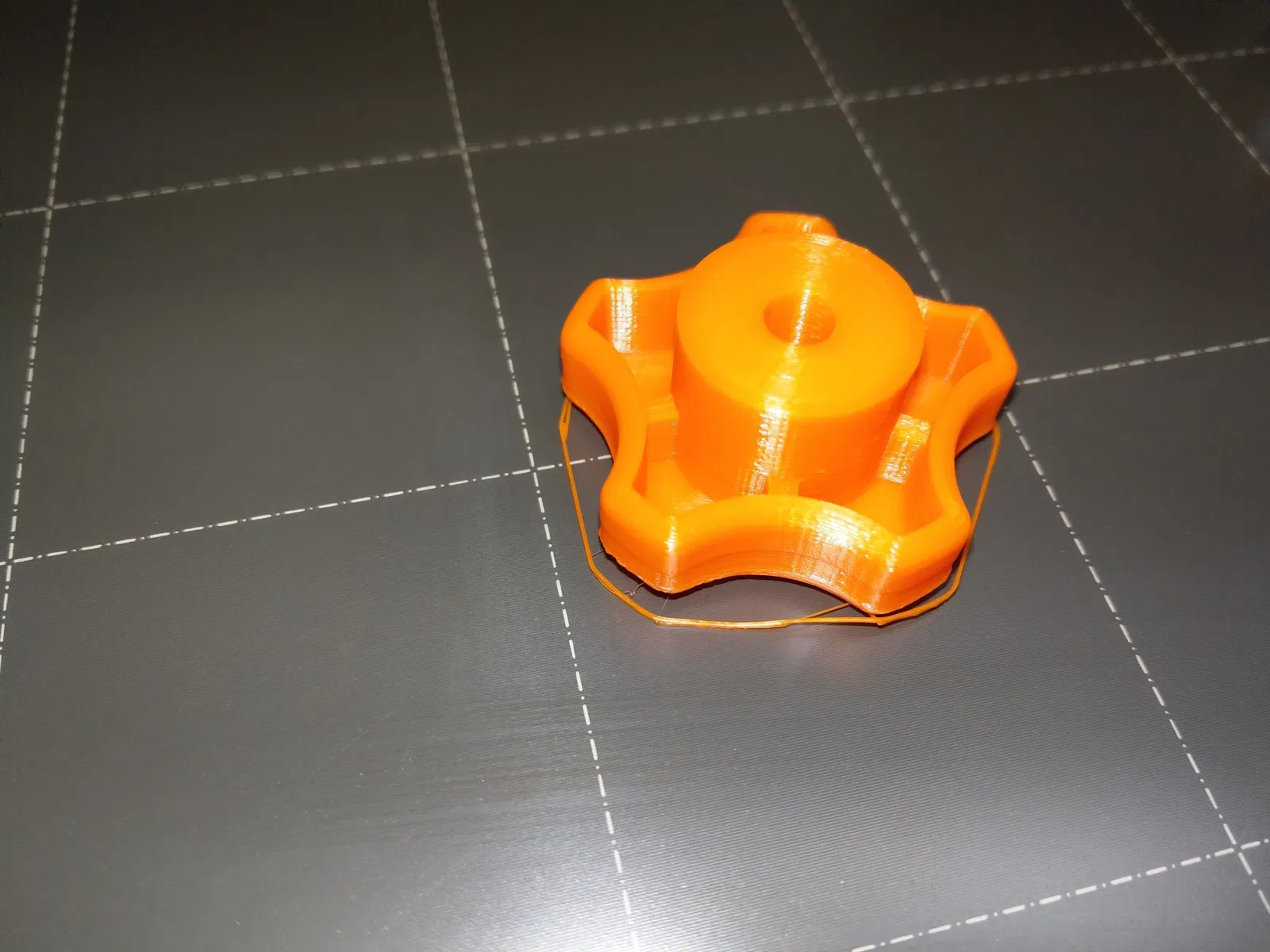

Hệ thống đo lường mét rất tuyệt, nhưng đôi khi bạn cần một phiên bản dựa trên inch. Những núm này dành cho các bu lông hoặc đai ốc 1/4 inch và 5/16 inch, và có thể được sử dụng ở cả phiên bản đực hoặc cái với phần cứng bổ sung phù hợp (như được hiển thị trong các bức ảnh).

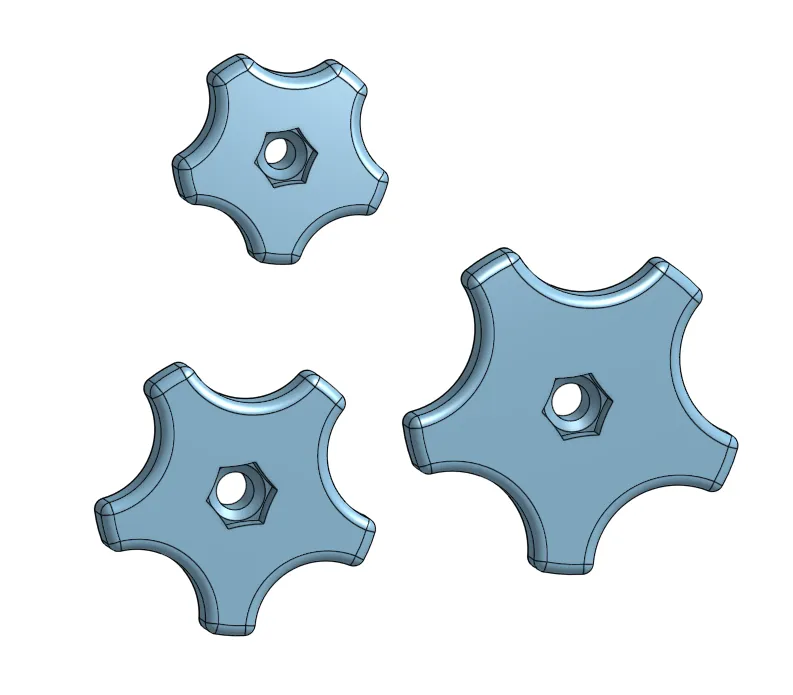

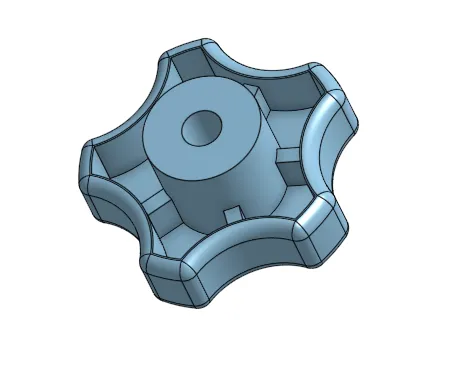

Lưu ý rằng mỗi núm có hai phiên bản: thân ngắn và thân dài. Ngoài ra, núm 5/16 có hai kích thước tay cầm (nhỏ và lớn).

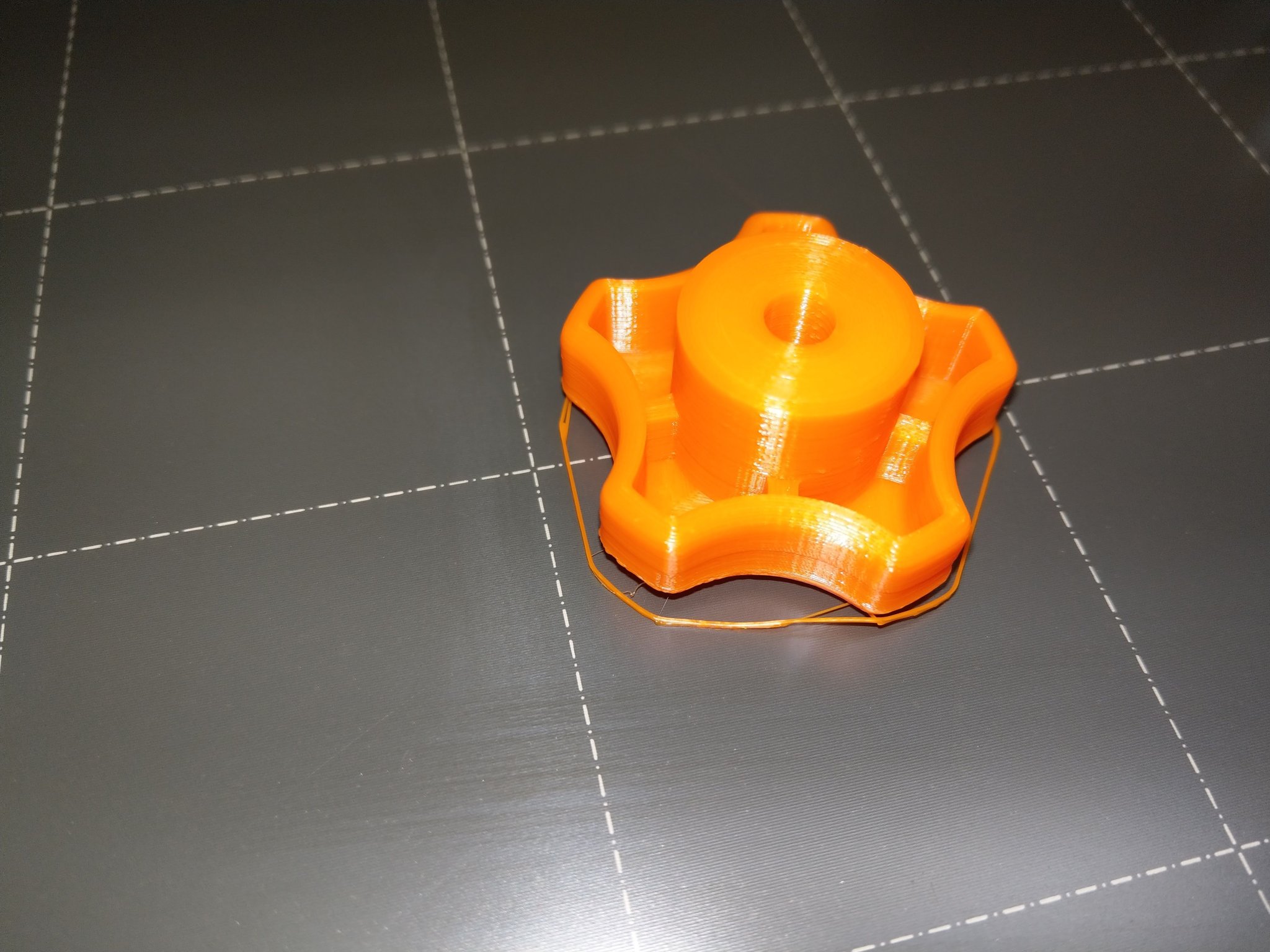

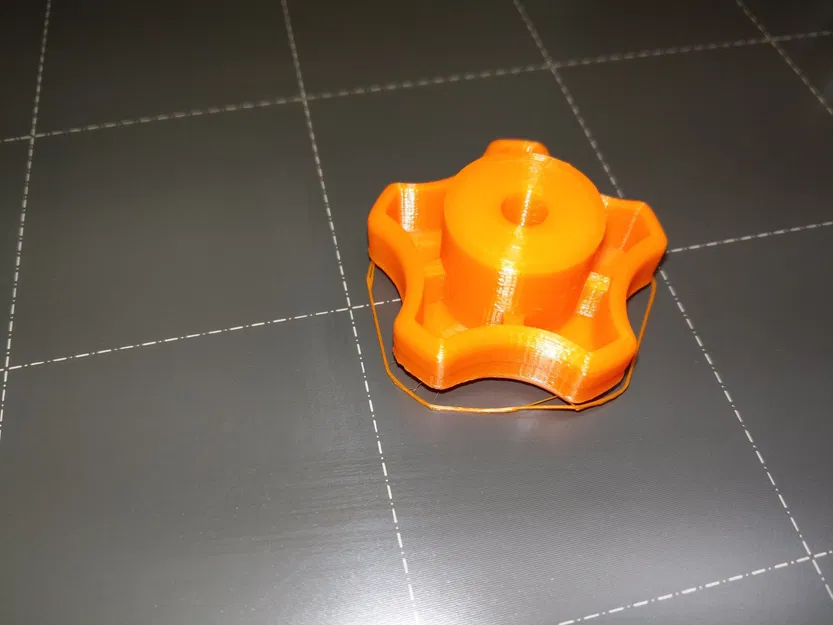

Những núm này được thiết kế để có độ vừa chặt cho đai ốc hoặc bu lông sử dụng, vì vậy chúng không bị trượt ra trong quá trình sử dụng. Tôi đề xuất sử dụng một đai ốc và bu lông phù hợp để kéo đầu núm hoặc bu lông vào khe của núm.

Tệp CAD 3D OnShape có thể được tìm thấy ở đây:

https://cad.onshape.com/documents/6ae8bcbe8963fe1a7881e8de/w/1a7c9941cae2f375f93845ee/e/cf83794575fff2d20c8b1c96

Hướng dẫn in

Điều này đã hoạt động cho tôi với PLA với các cài đặt sau:

fill : 20% rectilinear
top/bottom fill : concentric
perimeters : 4
brim : không cần thiết
supports : không cần thiết
0.2mm quality setting
