Giá đỡ Raspberry Pi cho Màn hình Dell 1908FPc
Giá đỡ Raspberry Pi in 3D này gài vào loa thanh tùy chọn của màn hình Dell 1908FPc, giữ chắc bo mạch Raspberry Pi. Giải pháp gọn gàng, giấu Pi phía sau màn hình mà vẫn dễ dàng truy cập, đồng thời cấp nguồn và truyền tín hiệu qua màn hình.
Mô tả

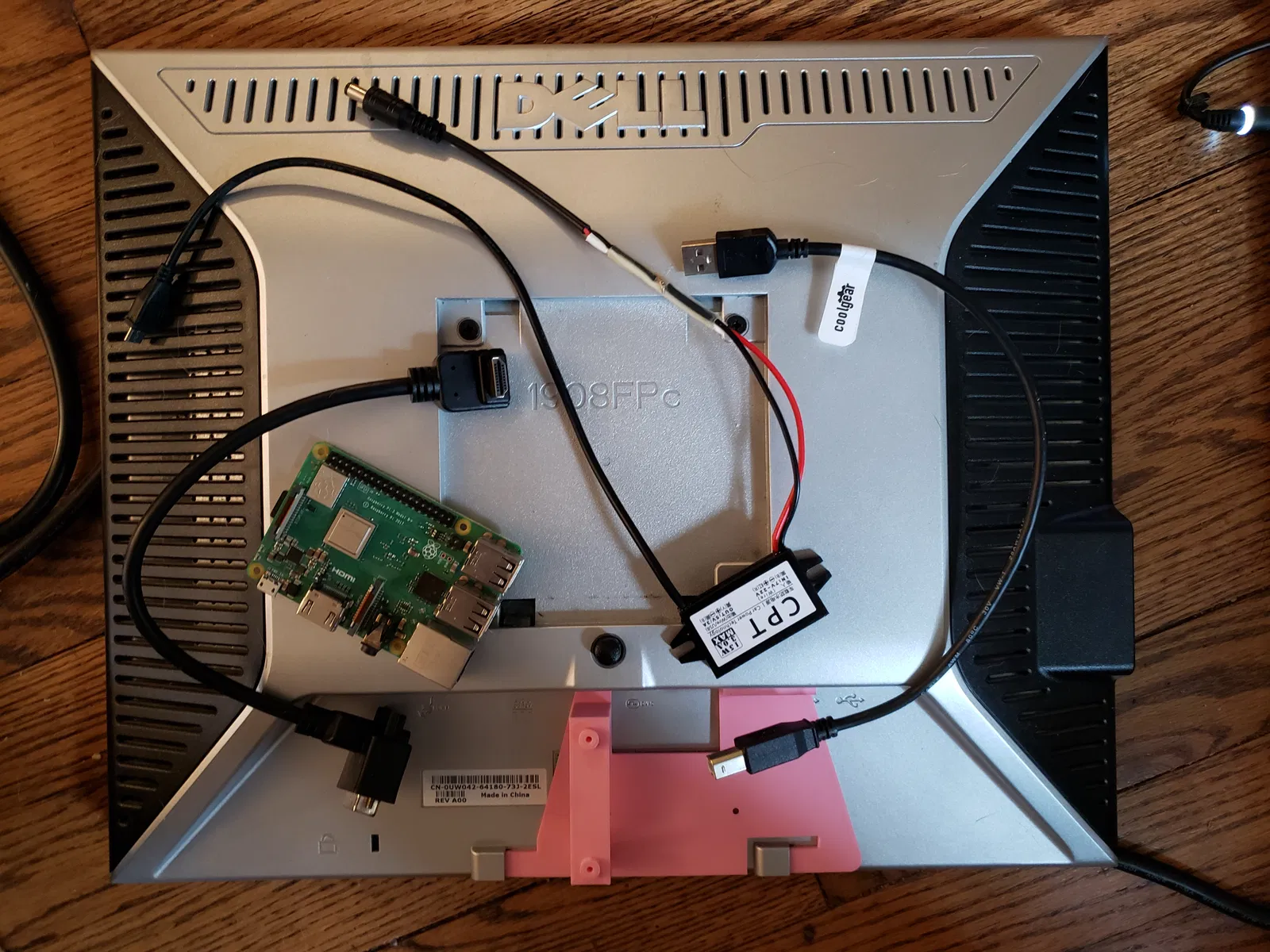

Hồi đầu những năm 2000, Dell có sản xuất một loạt màn hình có loa thanh tùy chọn, chạy bằng nguồn 24w, jack cắm 12v. Những màn hình này còn có chức năng như một USB hub. Hình ảnh dưới đây cho thấy mặt sau của màn hình 1908FPc và một cái bracket in 3D, nó gài vào các ngàm loa thanh và giữ một bo mạch Raspberry Pi. Ngoài ra còn có cáp USB-B, cáp DVI sang HDMI và bộ chuyển đổi buck từ 12v sang micro USB. Khi màn hình bật lên, đầu nối 12v sẽ cấp nguồn cho Pi, rồi Pi sẽ gửi tín hiệu video và USB vào màn hình. Nhìn từ phía trước, bạn sẽ không thấy Pi đâu cả, nhưng việc truy cập Pi từ phía sau rất dễ dàng.
