Vỏ máy IQaudio DAC Pro cho Raspberry Pi 3

Đây là phiên bản remix của Stamos tuyệt vời Hifiberry Case.

Mô hình gốc đã được sửa đổi như sau

• kích thước đã được điều chỉnh cho IQaudio DAC Pro High-Fidelity-Audio-Output-HAT

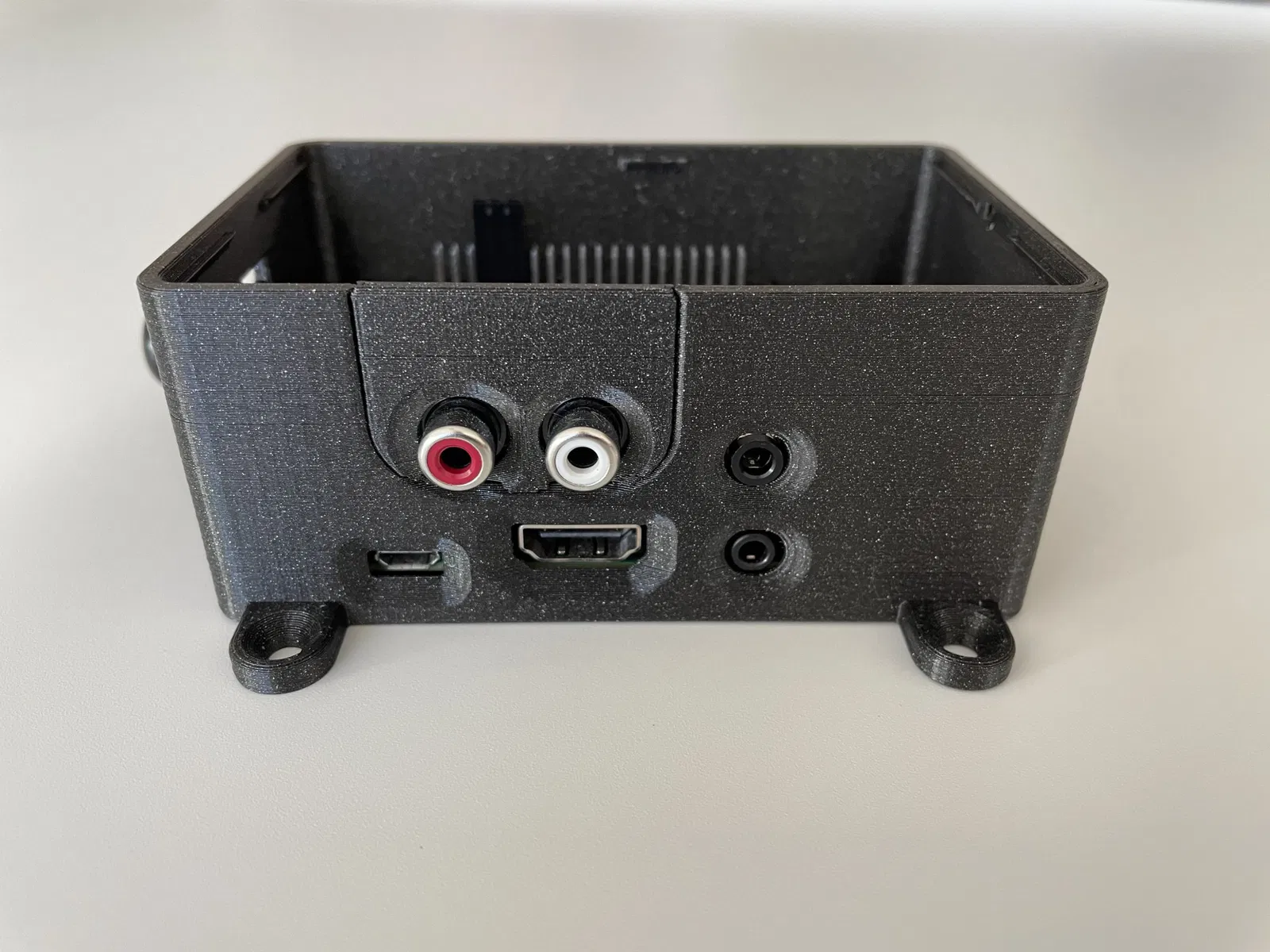

• vỏ đã được mở rộng chiều cao để cho phép sử dụng các chân GPIO

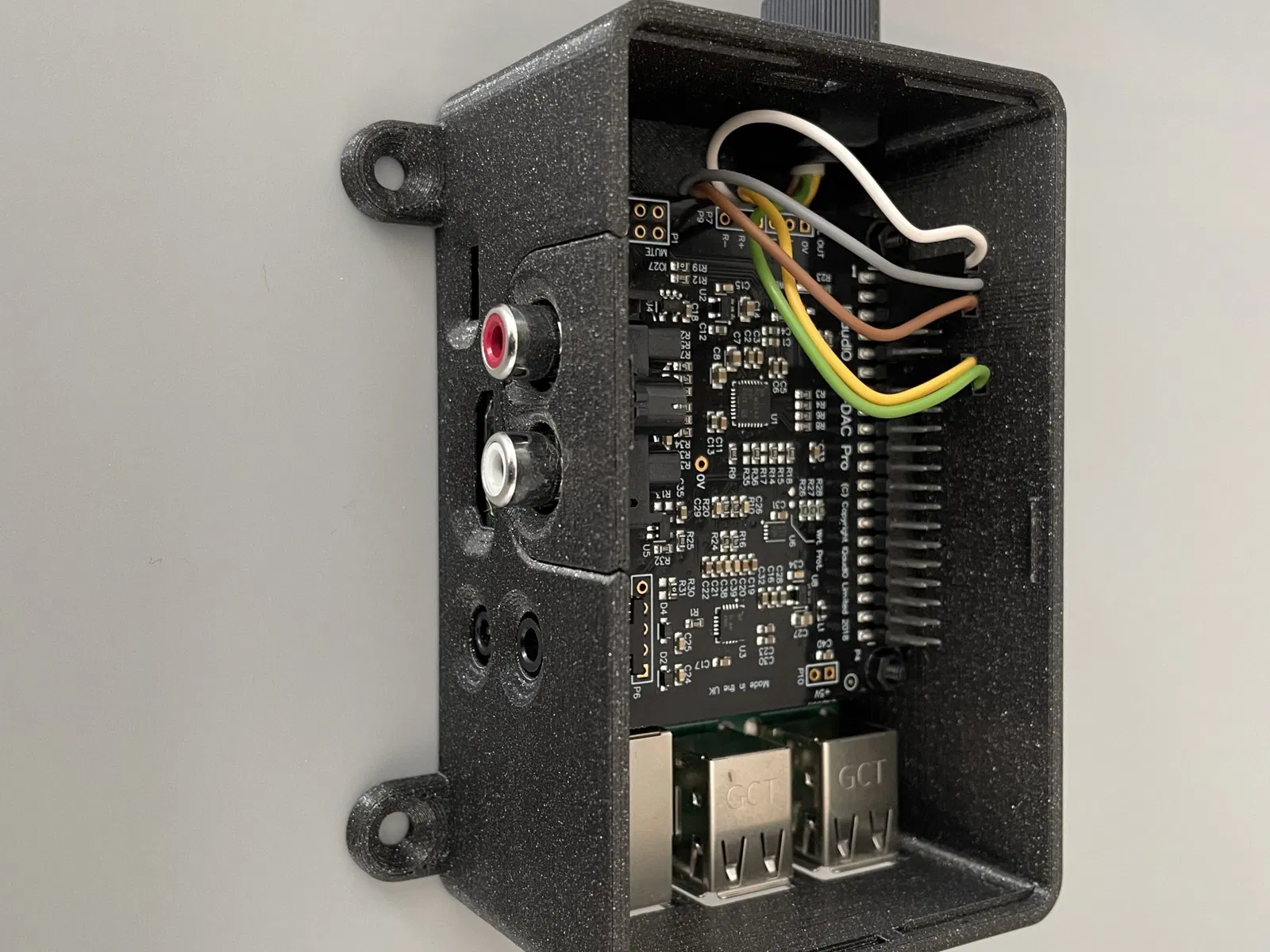

• một lỗ cho M12 cable gland đã được thêm vào để dẫn cáp dữ liệu vào vỏ hướng tới các chân GPIO, ví dụ như để kết nối các mô-đun I2C như OLED hoặc để chuyển đổi một rơ le.

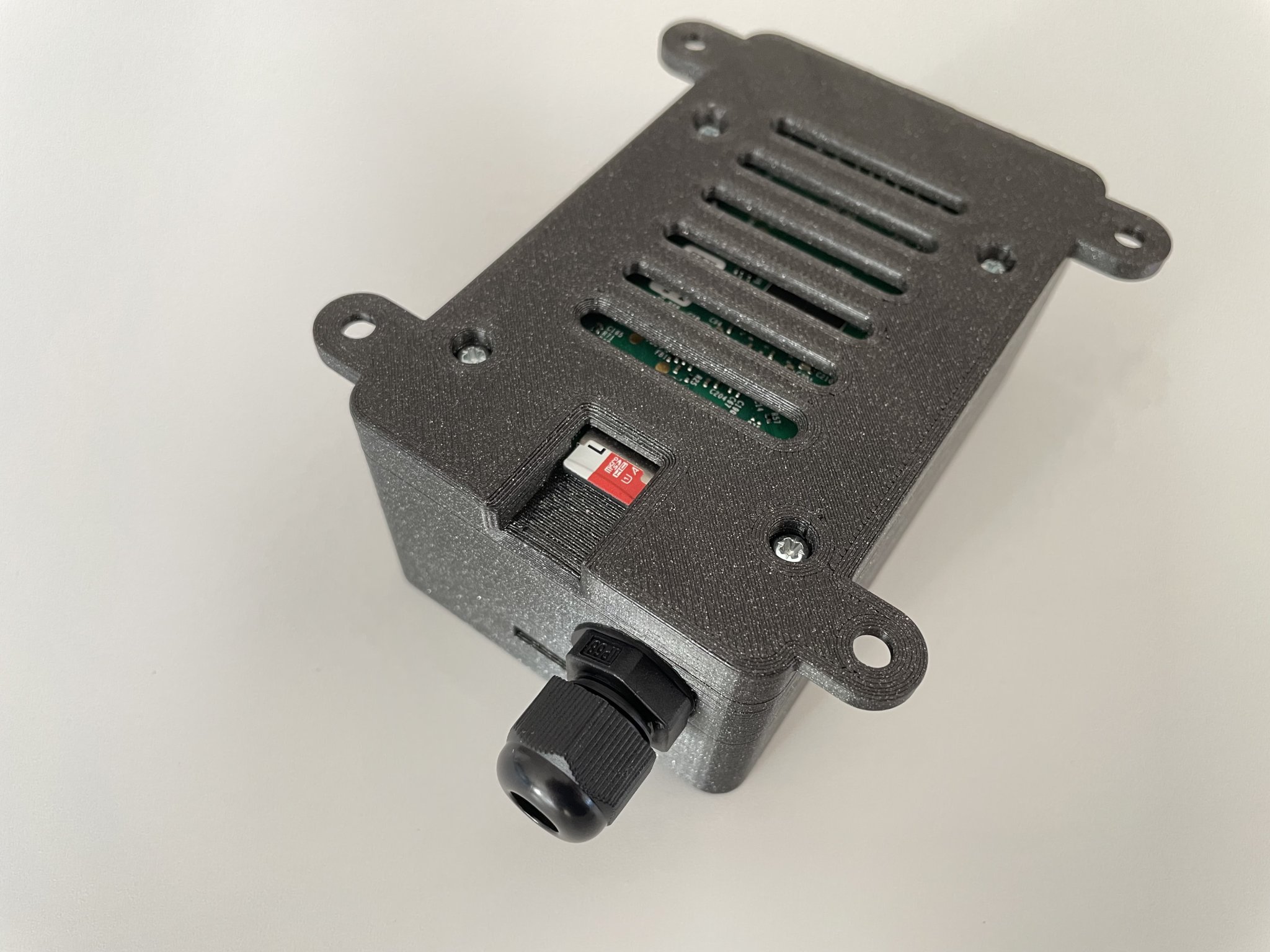

• các tab vít đã được thêm vào để cho phép gắn tường

Vỏ đã được thiết kế và thử nghiệm với Raspberry Pi 3 Model B.

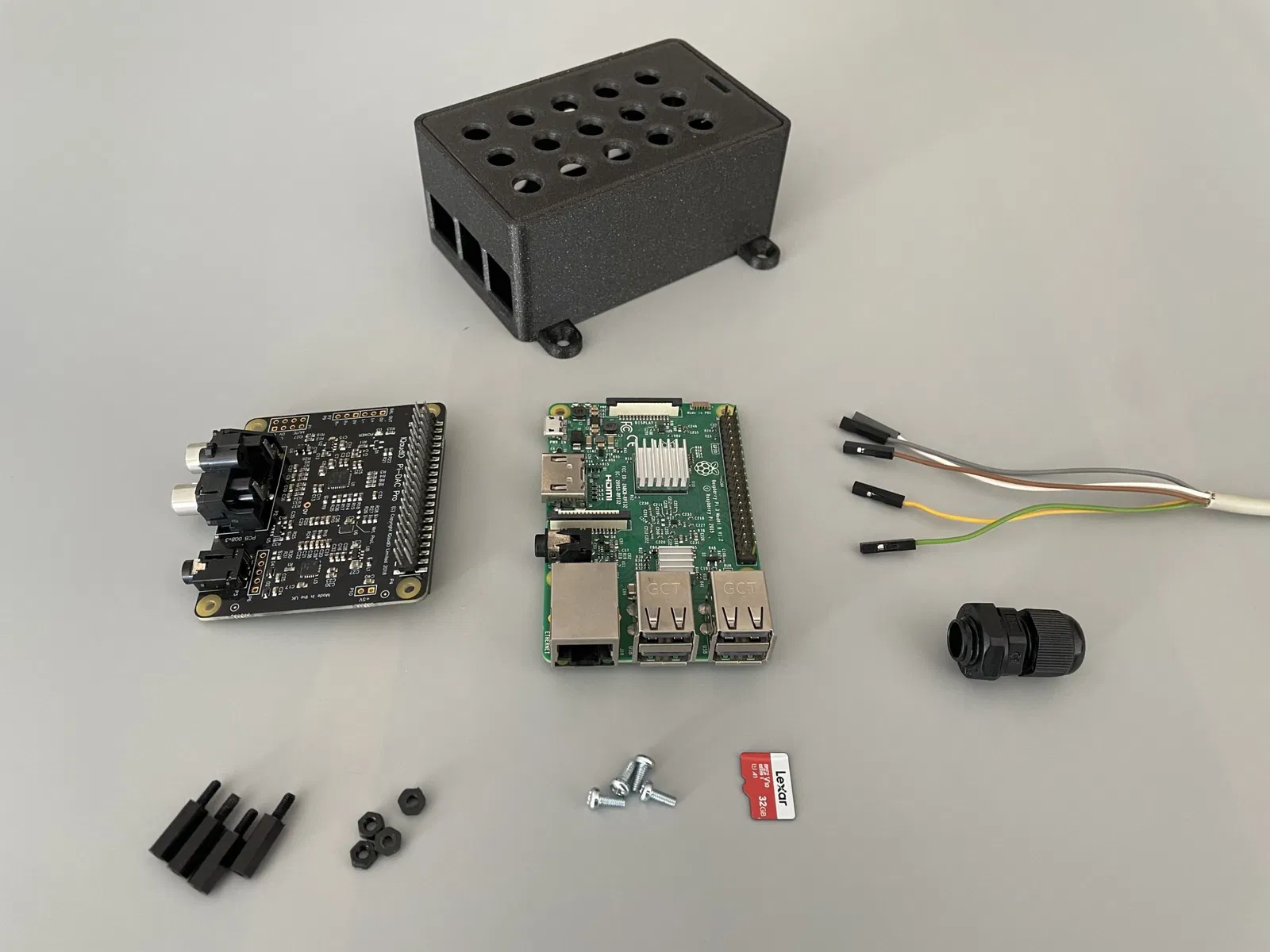

Để lắp ráp đầy đủ, bạn cần:

• các bộ phận in
• Raspberry Pi với thẻ SD và bộ chuyển đổi nguồn
• IQaudio DAC Pro
• 4x miếng đệm Nylon (10 mm, M2.5)
• 4x đai ốc Nylon
• 4x vít kim loại M2.5 dài 6 mm
• M12 cable gland

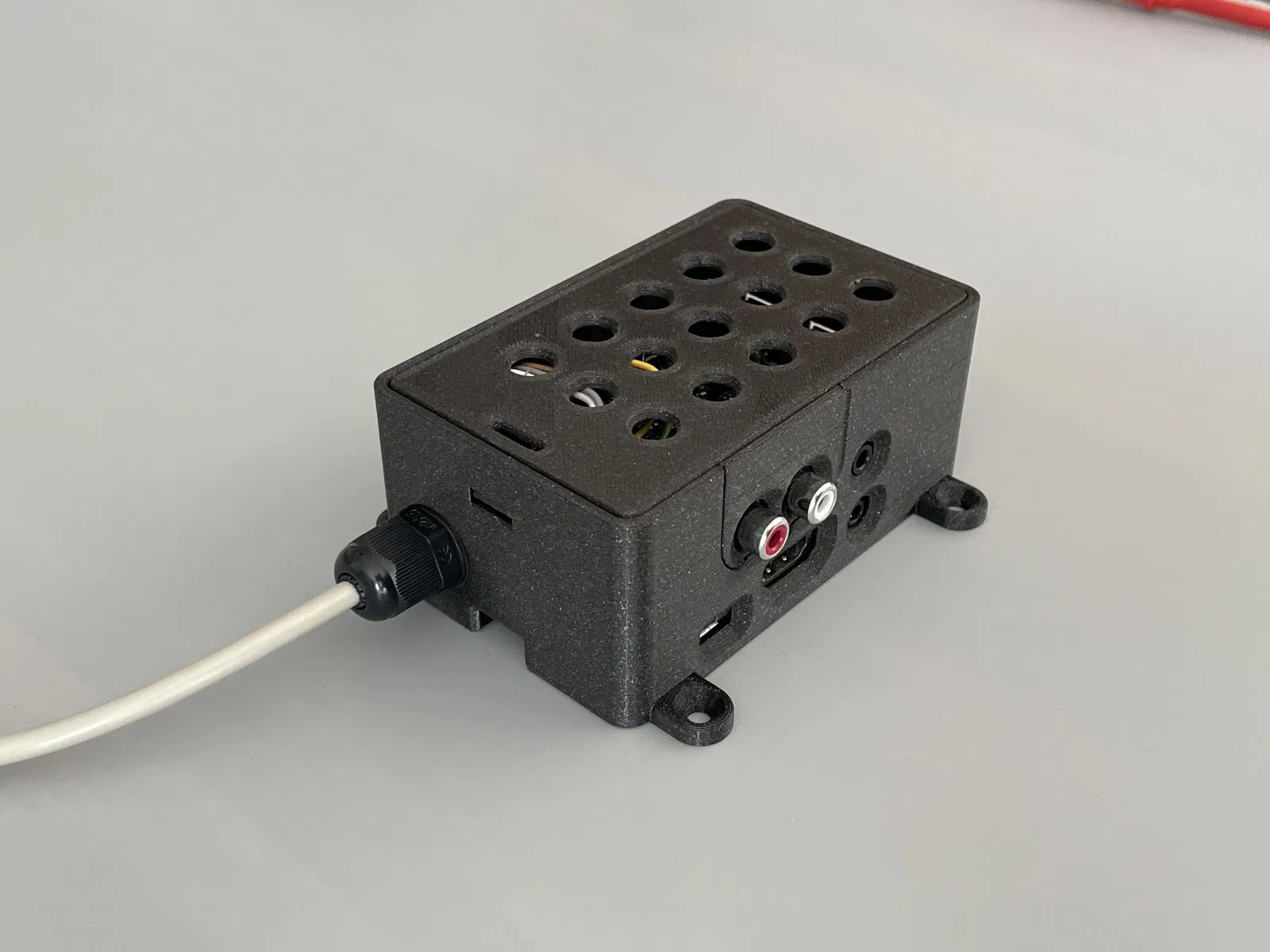

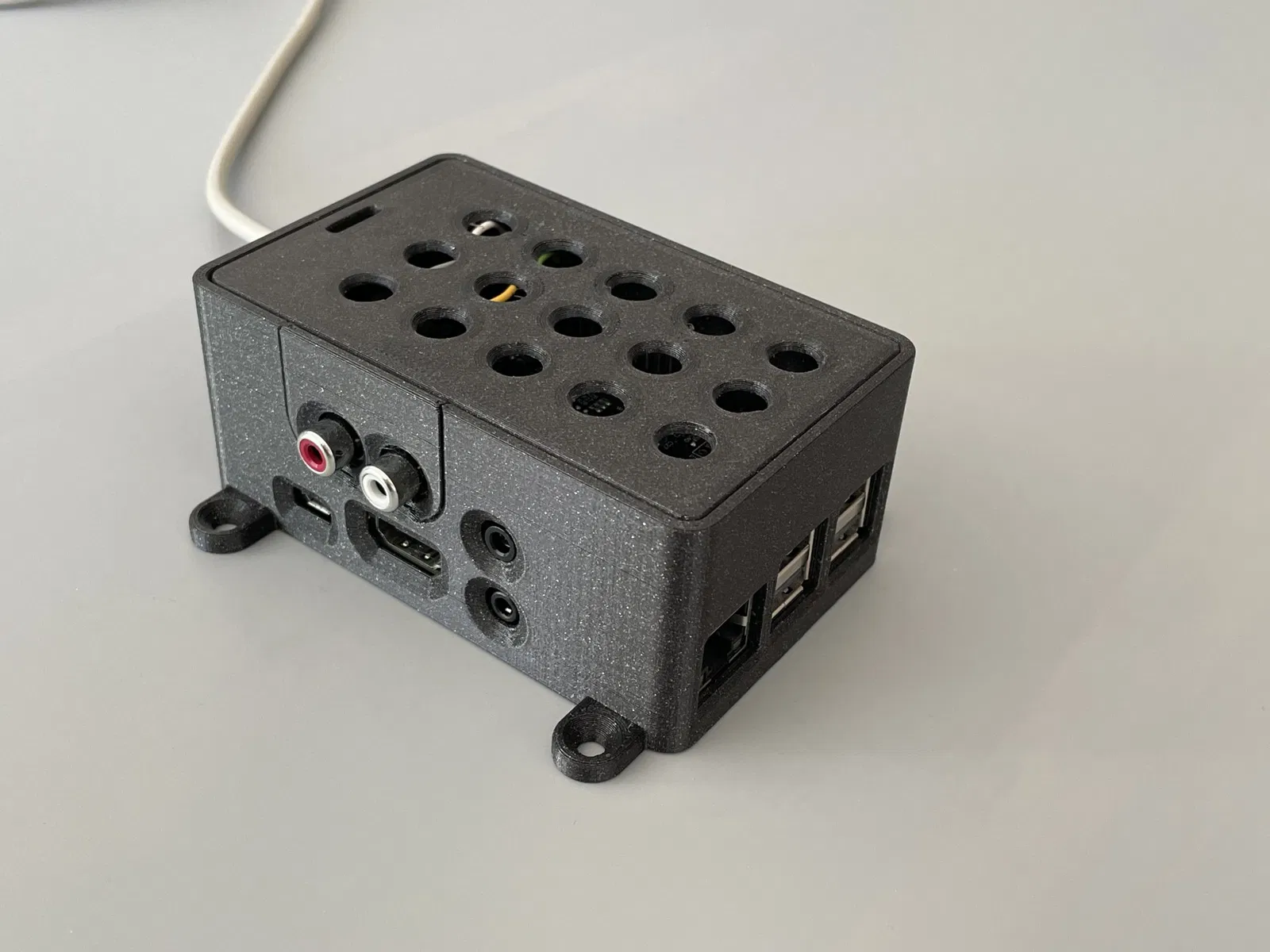

Mô hình trong hình ảnh đã được in bằng PLA (Prusament Galaxy Black) với chiều cao lớp 0.2 mm và 4 viền.
