Adapter gắn cứng cho vô-lăng Thrustmaster TMX/T150

Tác giả DockGuy

Lượt tải
720
Lượt thích
41
Lượt coi
4.297
Bản remix
1

File 2 1,4 MB

  • TMX-T150-hard-mount-adapter-v2_1765704541.stlSTL · 1,1 MB
  • TMX-T150-hard-mount-adapter-v2_1765704542.stepSTEP · 346,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Với cái adapter thay thế này, bạn có thể gắn chặt vô-lăng TMX hoặc T150 (có thể cả các mẫu khác) thay vì dùng cái kẹp zin hơi cồng kềnh của hãng bị dễ gãy.

Ưu điểm:

  • Giá rẻ (chỉ tốn khoảng 2 đô tiền nhựa, 2 đô tiền ốc vít)
  • Gắn chắc chắn - vô-lăng sẽ không bị lung lay như khi dùng kẹp zin
  • Giải phóng khoảng 50mm không gian bên dưới vô-lăng, giúp bạn không bị cấn đầu gối

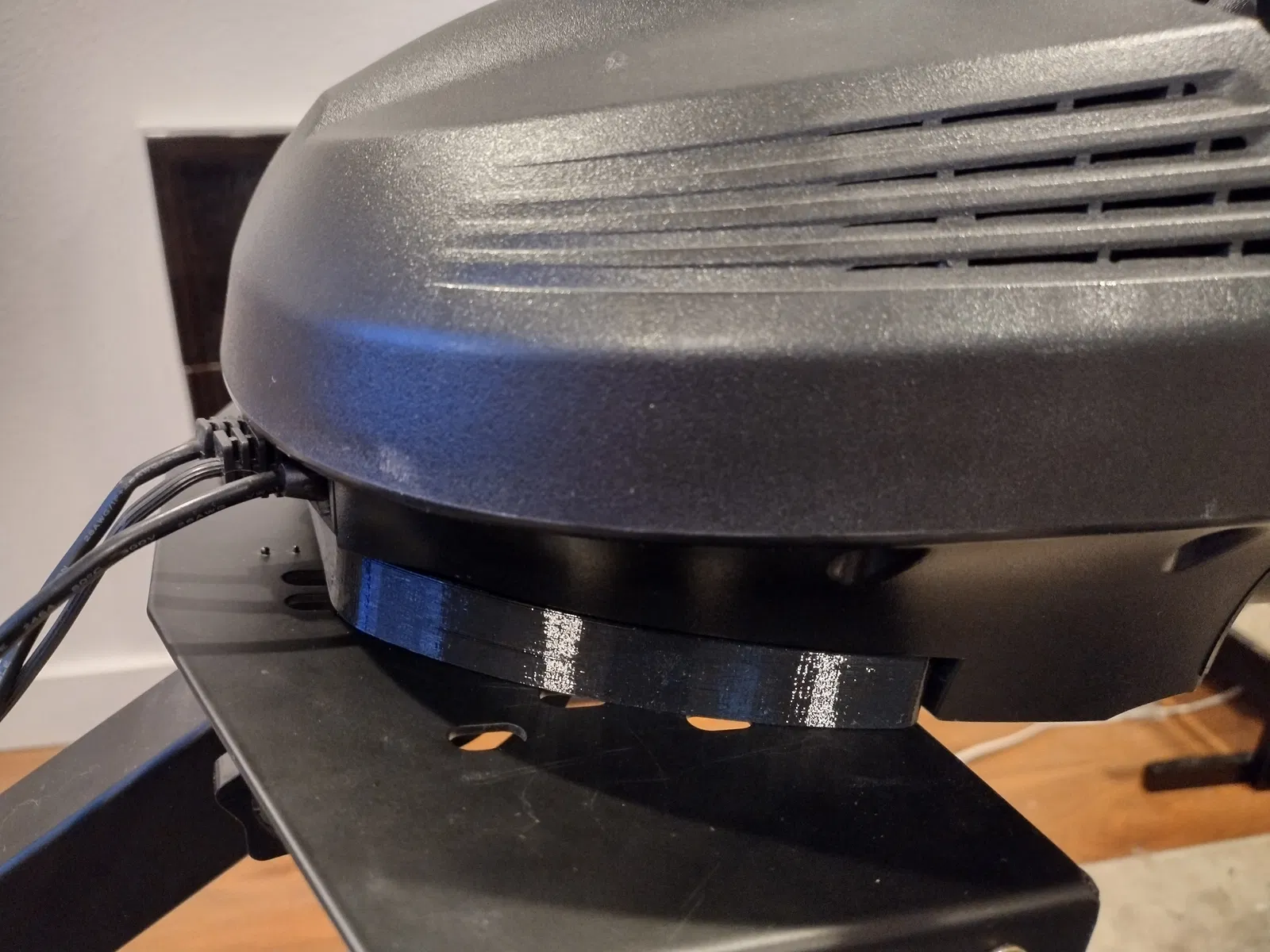

  • Nâng vô-lăng lên khoảng 16mm

Cảm hứng:

Thiết kế này tương tự cái adapter của Ricmo Tech nhưng có thêm cải tiến:

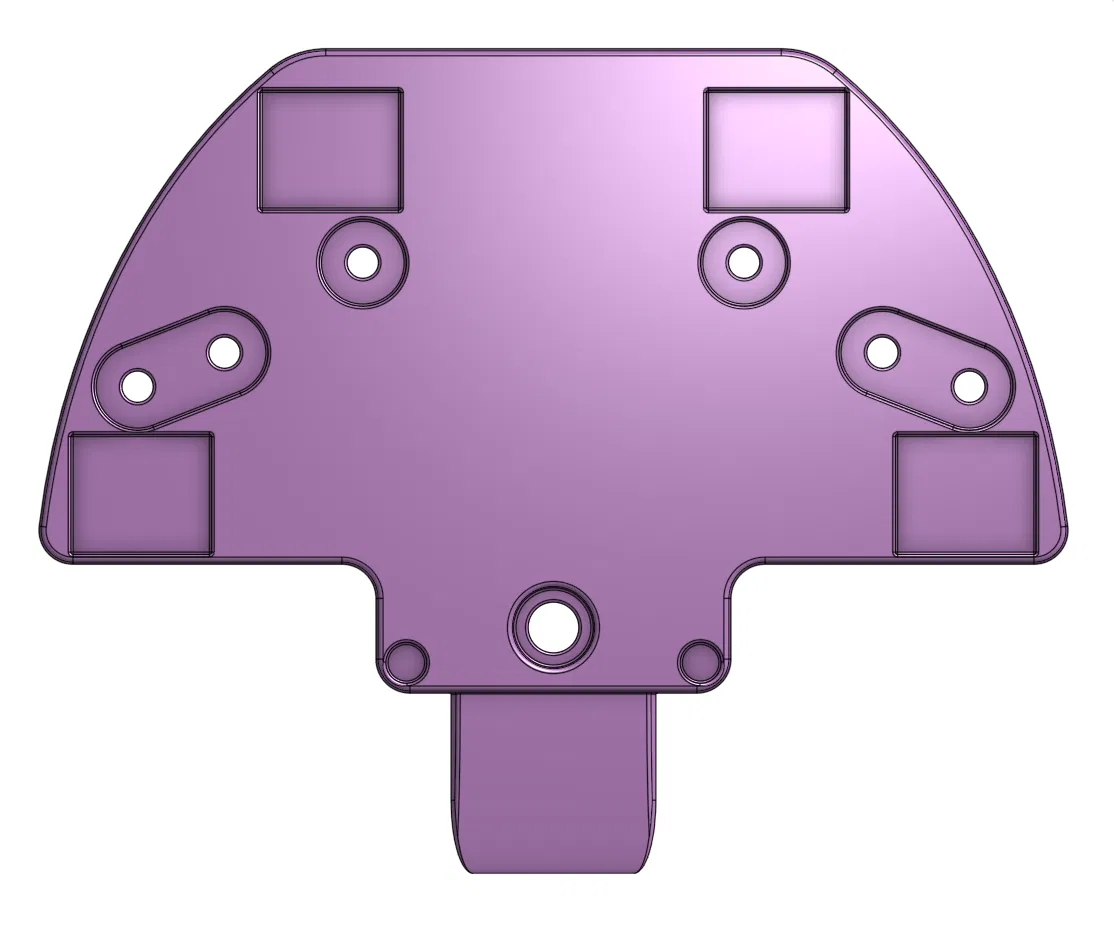

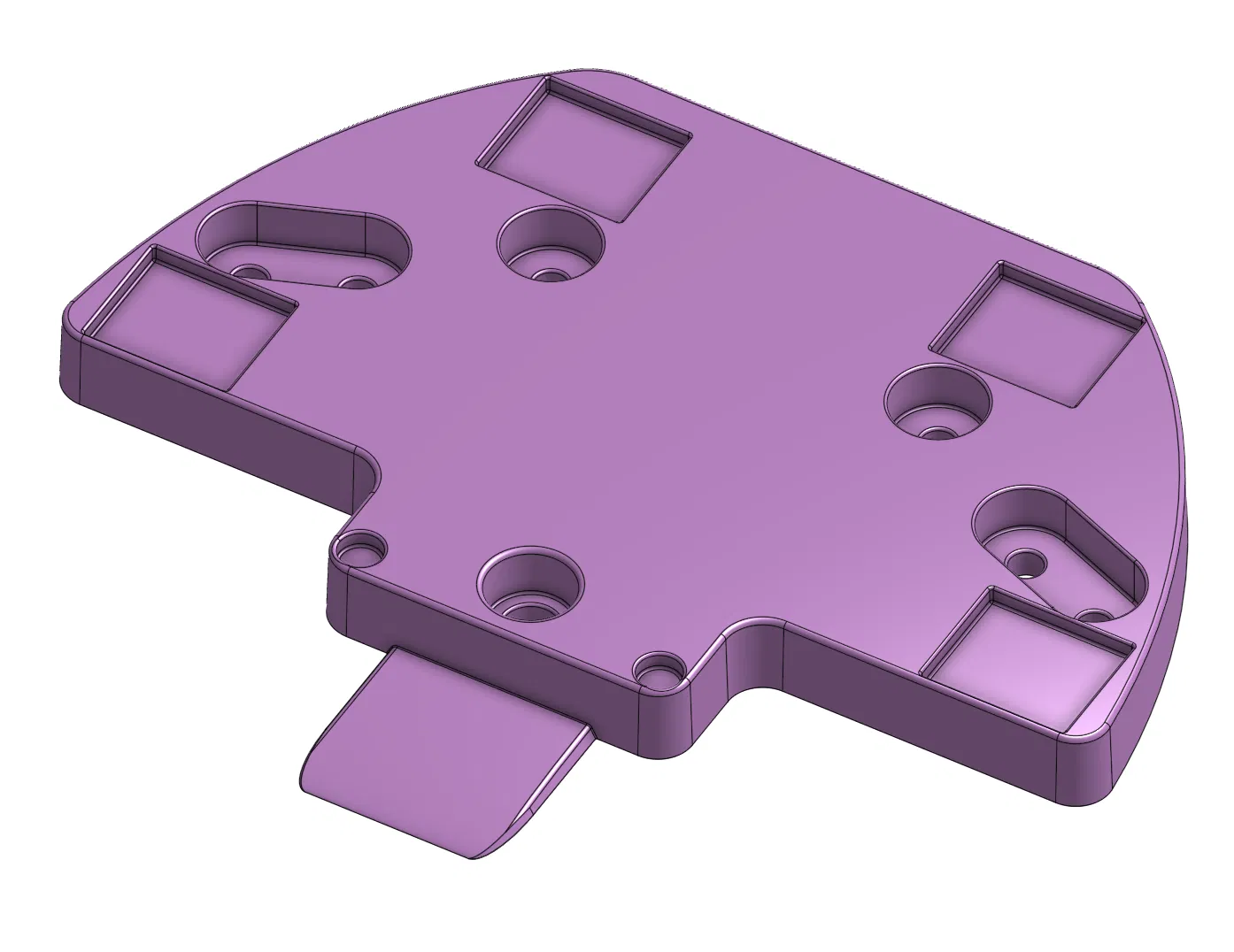

  • 3 kiểu lỗ bắt ốc M6 khác nhau cho phù hợp với nhiều loại đế gắn

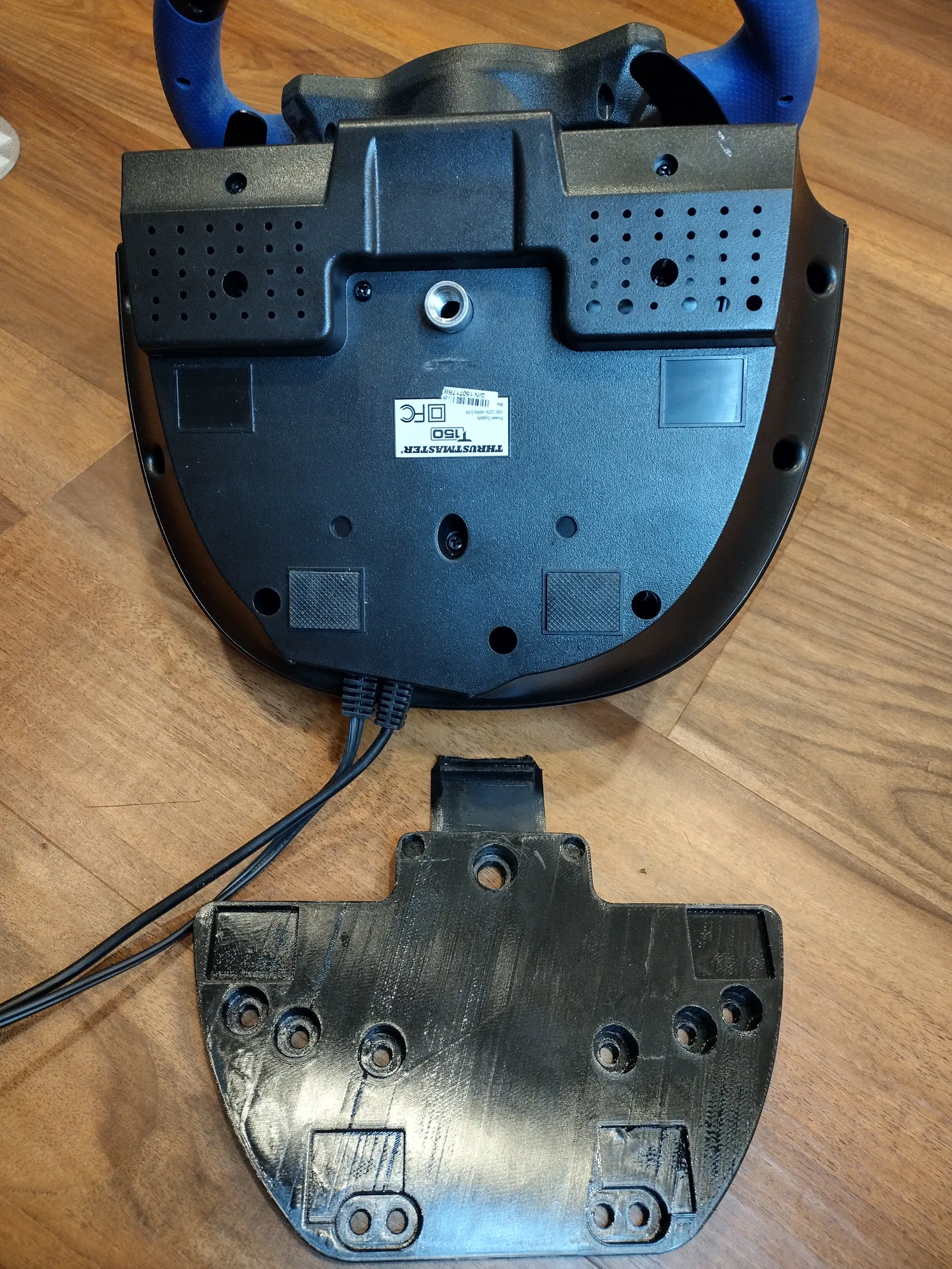

  • Có khoét rãnh cho miếng đệm cao su ở dưới đáy vô-lăng để gắn chắc hơn
  • Dùng ốc vít thông thường thay vì ốc kiểu ốc tán ren (nutsert)

Phần cứng cần có:

  • Hai con ốc M6 x 16mm (hoặc dài hơn) cùng với đai ốc và vòng đệm tương ứng (nên dùng đai ốc nyloc hoặc vòng đệm khóa)
  • Một con ốc M10 x 16mm (ren thô 1.5mm) cùng với vòng đệm và/hoặc vòng đệm khóa tương ứng

Cài đặt in đề xuất:

  • PETG (PLA và ABS có thể dùng được nhưng chưa kiểm tra)
  • 4 lớp tường
  • 4 lớp mặt trên
  • 4 lớp mặt đáy
  • Độ cao lớp in 0.25mm
  • Đổ đầy 20% bằng mẫu hình tam giác hoặc gyroid
  • Không cần bộ chống đỡ (support)

Hướng dẫn lắp đặt:

  • Đặt tấm adapter lên bàn hoặc khung cockpit. Đảm bảo phần trống cho ốc M10 không bị vướng từ phía dưới.
  • Cố định tấm adapter bằng 2 con ốc M6 + đai ốc/vòng đệm. Đừng siết quá chặt kẻo làm nứt nhựa.

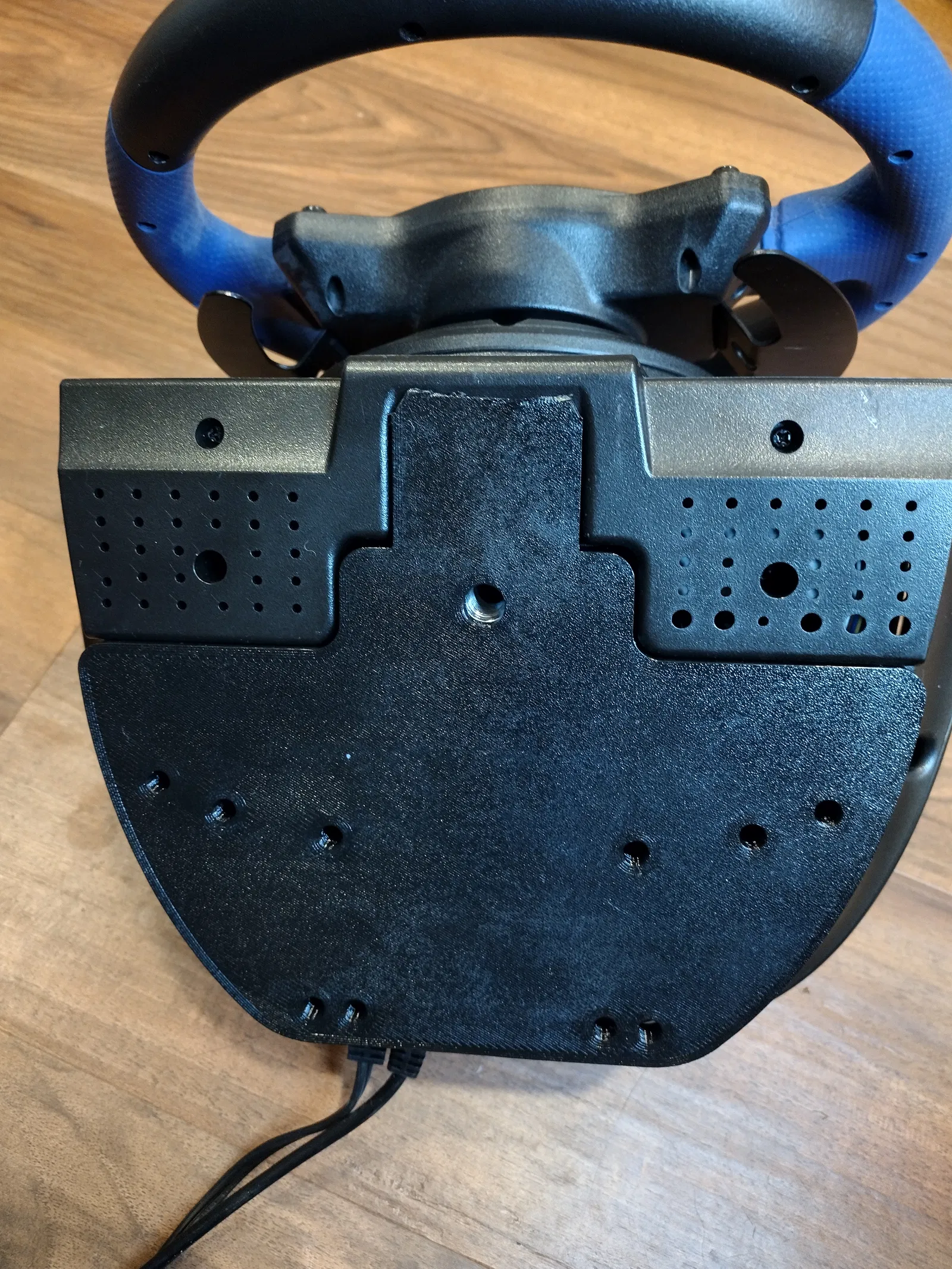

  • Cẩn thận đặt vô-lăng vào tấm adapter.
  • Cố định vô-lăng vào tấm adapter bằng con ốc M10 và vòng đệm. Đừng siết quá chặt kẻo làm nứt nhựa.
