Đế màn hình PITFT50 V2 dọc cho Ender 3 S1 (Pro)

Tôi tìm hoài mà không có cái nào ưng ý nên tự thiết kế luôn. Mà phải nói là đẹp bá cháy bọ chét!

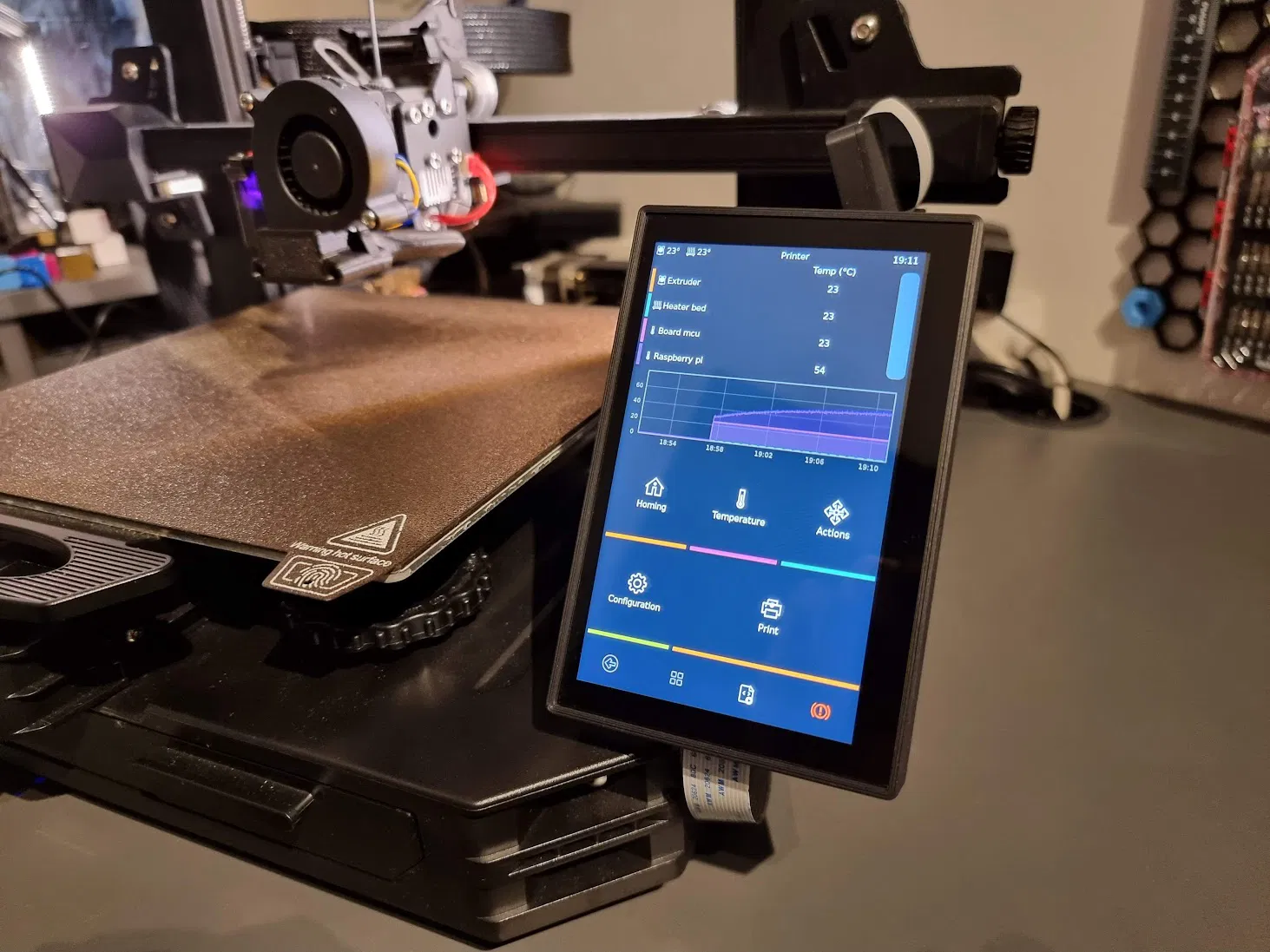

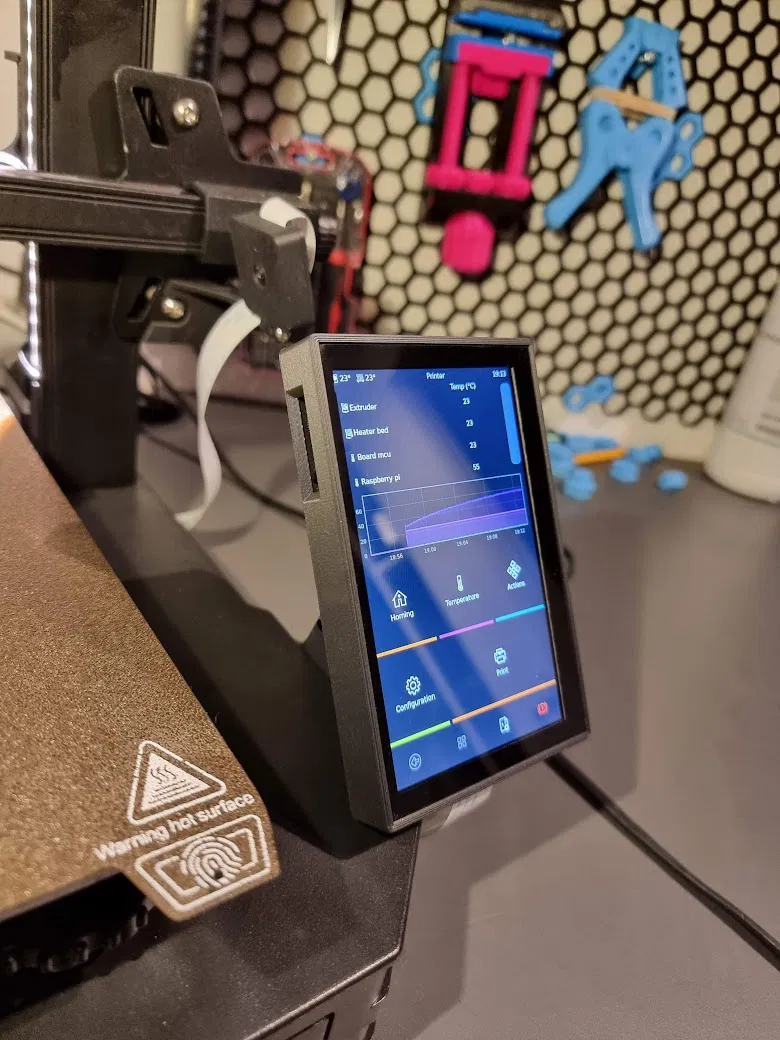

Tôi đã làm một cái đế màn hình PITFT50 V2 dọc, mỏng, đẹp, tối giản và chắc chắn cho Ender 3 S1 và S1 Pro mà không cần Raspberry PI trong vỏ màn hình. Raspberry của tôi thì để phía sau máy in.

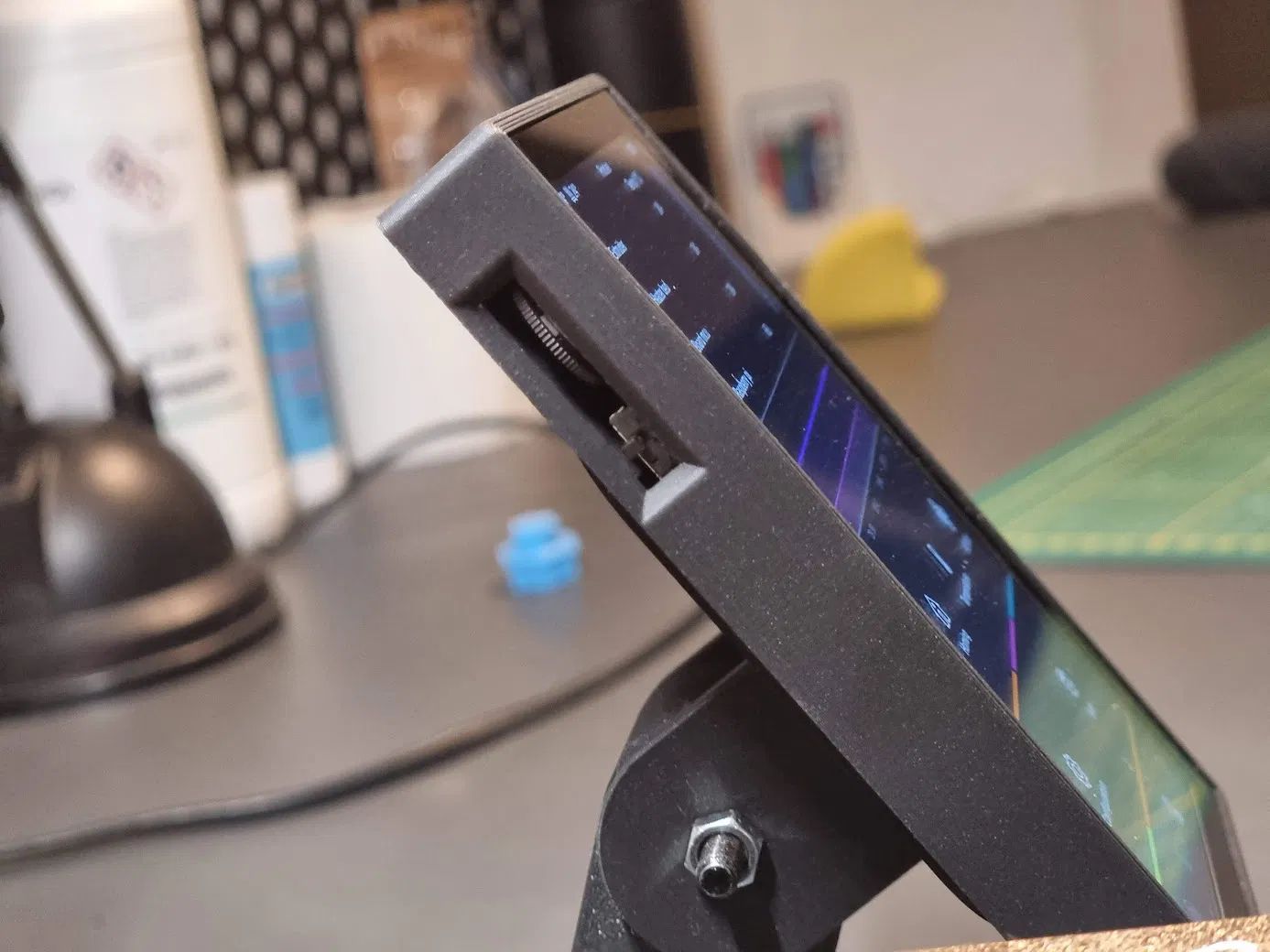

Bạn có thể in cái Display_case và Display_mount bằng PLA với độ dày lớp là 0.20, mật độ lưới 20%. Cái Printer_mount cũng in với độ dày 0.20 nhưng mật độ lưới 30% để cứng cáp hơn. Sử dụng một ít support cho phần case để đi dây màn hình và các nút xoay.

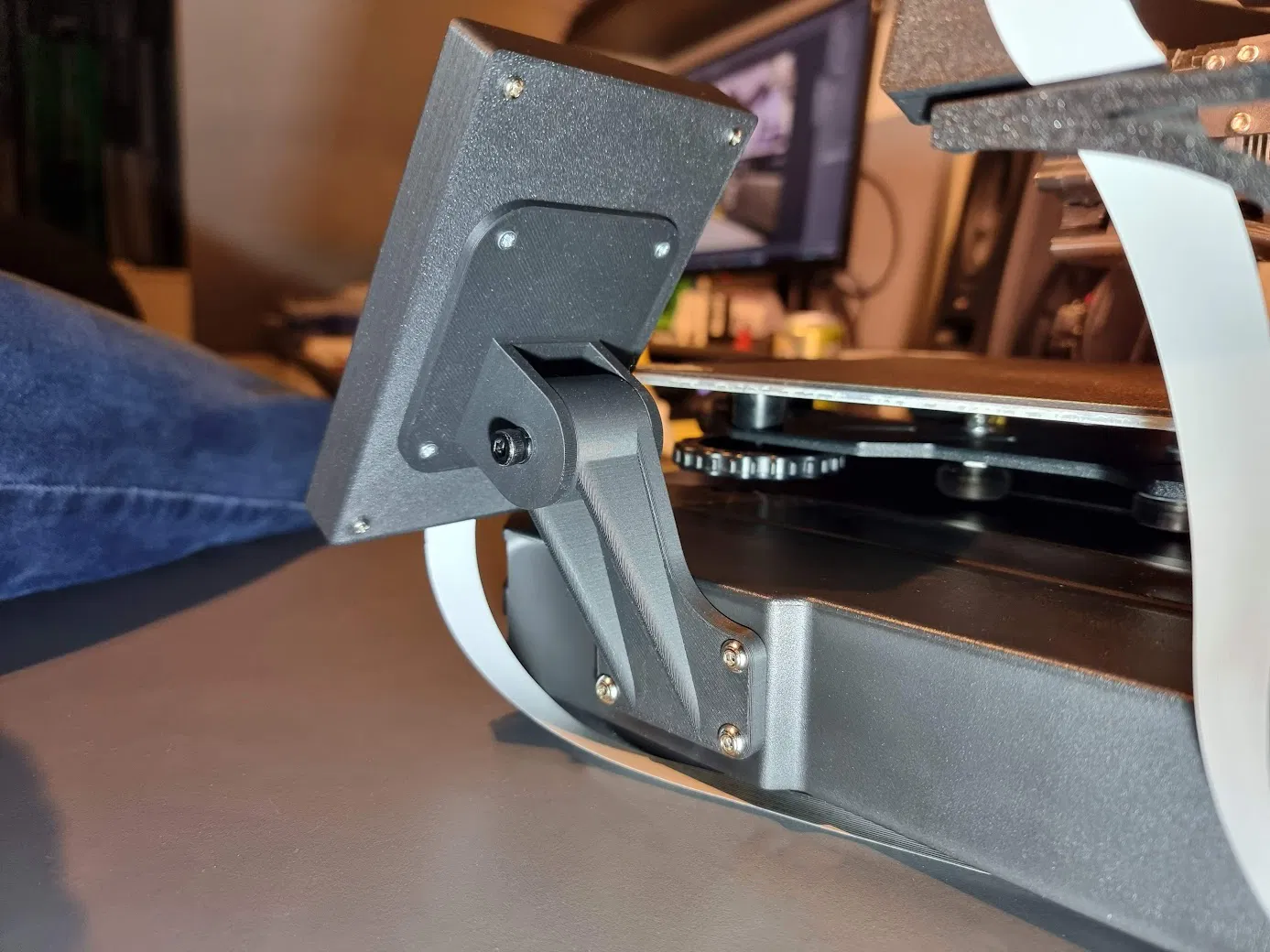

Bạn có thể dùng 4 con ốc M2.5 đi kèm màn hình để cố định màn hình. Để gắn cái Display_mount vào Display_case thì bạn cần 4 con ốc M2.5 x 10mm. Hoặc bạn cũng có thể dùng keo hoặc băng dính hai mặt. Bạn cũng cần một con bu lông và đai ốc M5x35mm hoặc 40mm để gắn Display_mount vào Printer_mount.

Tôi cũng có đặt dây màn hình màu đen ở đây: https://a.aliexpress.com/ ainbow_ExlFGbV Ảnh sẽ sớm có.

Và để màn hình PITFT50 của bạn xoay dọc thì bạn phải chỉnh một vài cài đặt:

Trong trường hợp của tôi, combo cần thiết là thêm "Option \"TransformationMatrix\" \"0 -1 1 1 0 0 0 0 1\"" vào file "40-libinput.conf" của tôi và thêm "display_lcd_rotate=3" vào file "config.txt" của tôi, và nếu bạn có rpi 4b, chỉ cần tắt driver kms: comment(#) dtoverlay=vc4-kms-v3d

https://www.reddit.com/r/klippers/comments/s91jtm/comment/iha7a7g/?context=3

Cho tôi biết nếu bạn đã in và có bất kỳ nhận xét nào nhé!

Chúc vui vẻ!
