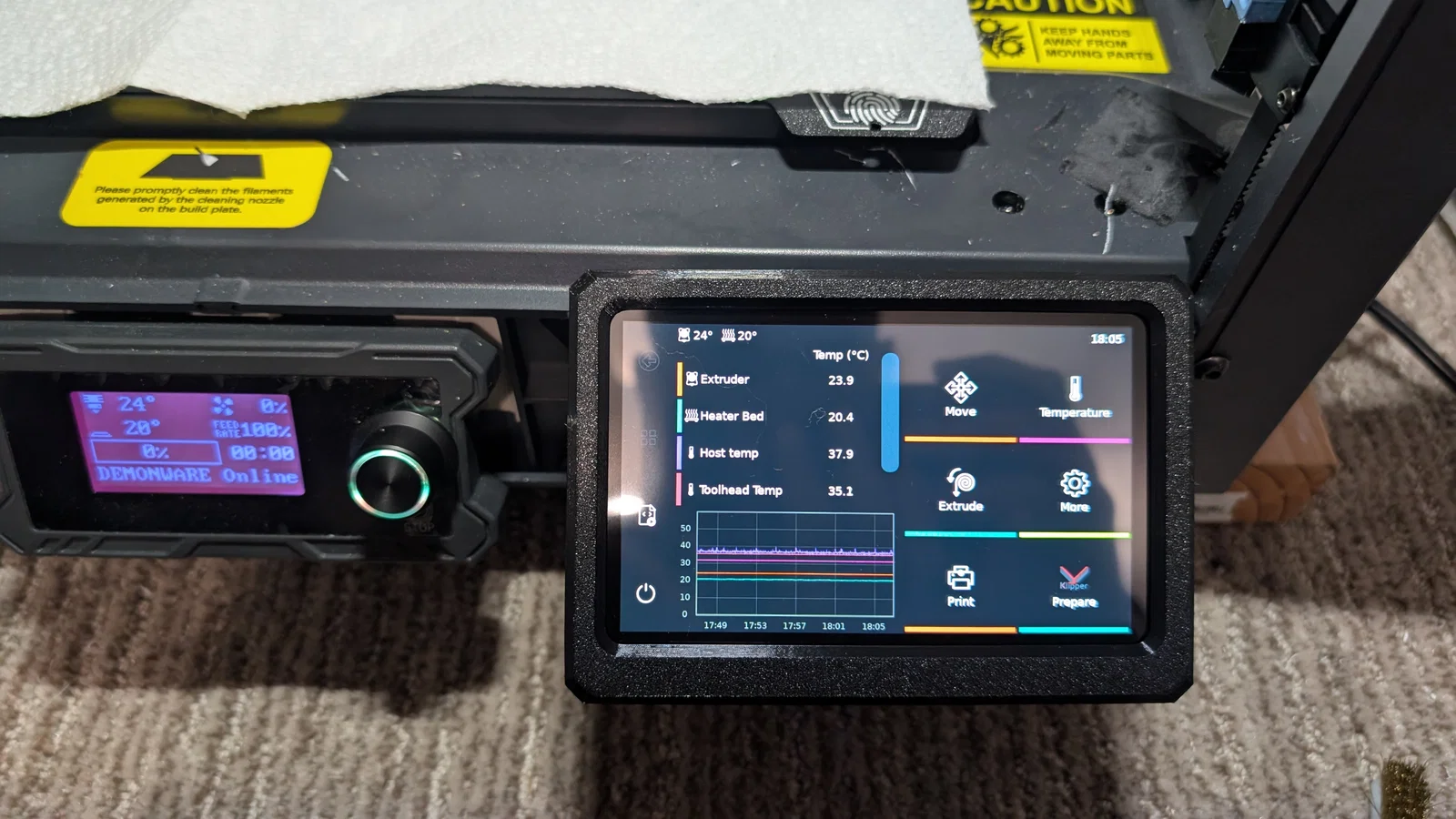

Giá đỡ màn hình nghiêng Sovol SV08 BTT HDMI5 v1.2

Trên Printables tới giờ mình thấy mấy lựa chọn hoặc là in không ra nếu không có support đáng kể, hoặc là phải có máy được tune cực kỹ mới ổn. Nhiều thiết kế nhìn đẹp và tương đối dễ in, đáng tin cậy, nhưng lại không có phiên bản hỗ trợ màn v1.2, hoặc đơn giản là không làm cho SV08. Mấy bản “dedicated” cho SV08 thì mình lại không thích kiểu hộp kín vuông vức, vì làm cái máy vốn đã to lại càng nhìn cồng kềnh và thô hơn. Mình muốn thứ gì đó đơn giản, tối giản.

Mẫu này hướng tới việc in không cần supports (sau khi in xong chỉ cần dọn nhẹ), thời gian in ít hơn và ổn với đa số máy in dù mức tune khác nhau. Tuy nhiên để ra bản in đẹp nhất, khuyến nghị thêm một chút support ở các lỗ bắt vít gắn tại 4 góc của base plate, đặc biệt là khu vực gần lỗ loa.

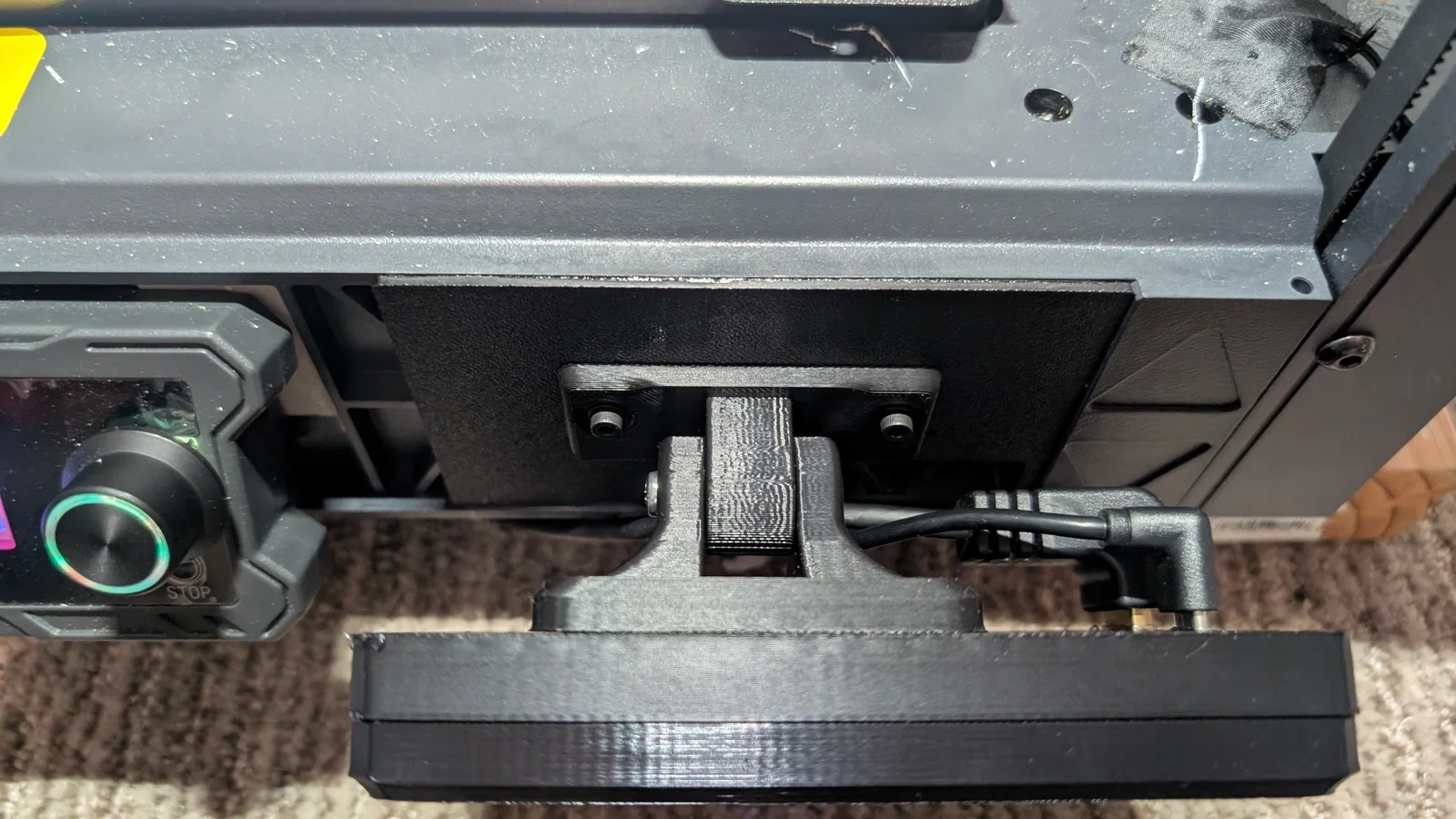

Ngoài kia có rất nhiều thiết kế đã được kiểm chứng theo thời gian và nhìn rất đẹp. Mình muốn làm một mẫu theo kiểu modular để mọi người có thể dùng bất kỳ display mount nào mình thích. Tấm mounting plate có 4 lỗ; miễn là bạn canh khớp được các lỗ với base plate của màn hình thì gần như mount nào cũng có thể “port” qua SV08.

Lưu ý: thiết kế gốc dạng side-by-side yêu cầu người dùng khoan thêm vài lỗ lên khung (chassis) của SV08. Mình không thoải mái khi phải khoan và siết bu-lông kim loại sát khu vực có electronics bên dưới. Có thể không nguy hiểm, nhưng mình không muốn mạo hiểm. Nên mình dùng keo CA bôi lên các mép của base plate rồi dán màn hình vào. Tới giờ vẫn bám rất chắc. Khi cần, mình có thể nạy ra bằng metal spudgers và spatula. Tuy vậy, nếu bạn thấy ổn thì vẫn có thể khoan lỗ nhỏ và bắt vít. Mình đã để nguyên các lỗ vít trên base plate để bạn tùy chọn theo cách này.

Khuyến nghị phần cứng (Hardware Recommendations):

1. 4x m3 heat set inserts
2. 1x m5 nut
3. 1x m5 bolt

Nếu bộ phần cứng này không hợp với bạn, các base plate được để trống để bạn tự đục/đánh dấu lỗ theo nhu cầu. Mình cũng đã thêm phần “negative” của vít m3 để bạn tham chiếu. Bạn có thể dùng 3d gloop hoặc các loại keo dán nhựa tương tự. Nhưng do màn hình khá nặng, vẫn khuyến nghị dùng phần cứng bắt mount cho chắc.

Thiết lập in (Print Settings):
In PLA đẹp và chắc.

3 walls và 15% infill.

Ghi chú:
