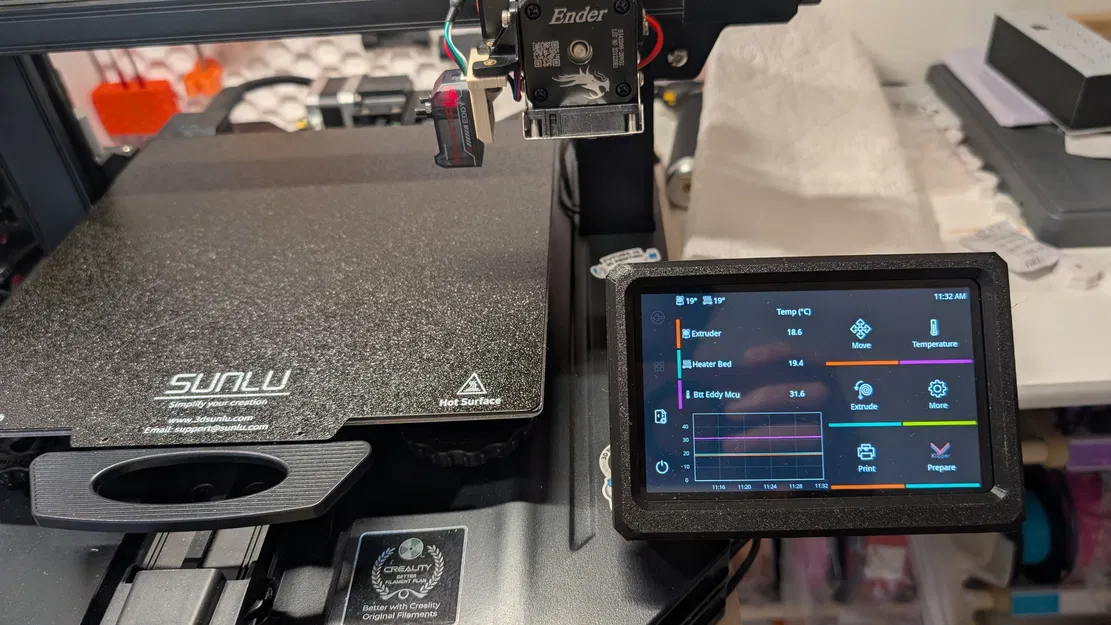

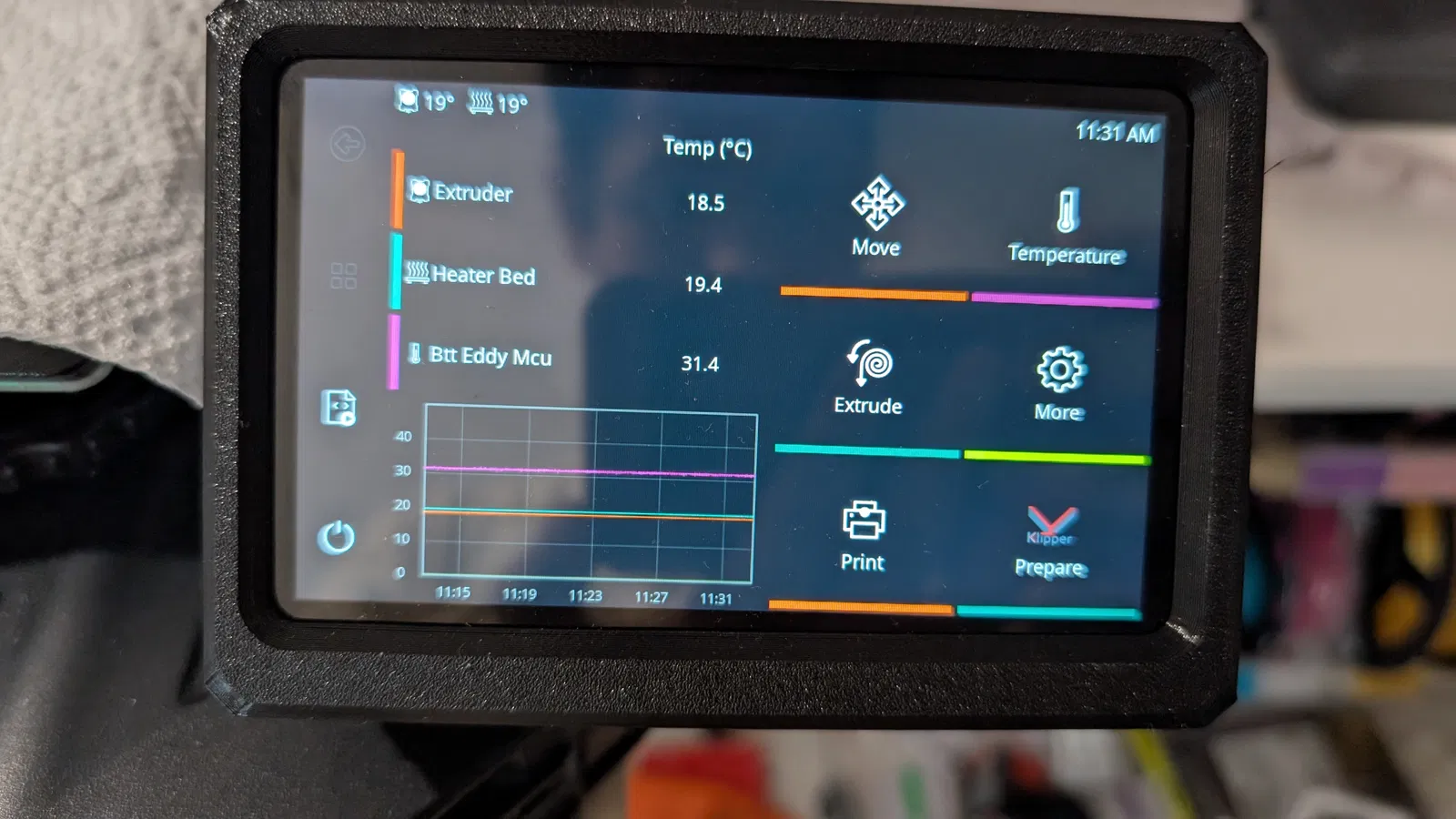

Ngàm gắn màn BTT/BigtreeTech HDMI5 v1.2 cho Ender 3 / S1 / S1 Pro

Hiện trên Printables đa số các mẫu hoặc không in được nếu không dùng support đáng kể, hoặc đòi hỏi máy phải canh chỉnh cực kỹ. Nhiều thiết kế rất đẹp, tương đối dễ in và ổn định, nhưng lại không có phiên bản hỗ trợ màn v1.2, hoặc вообще không làm cho Ender 3 S1 Pro. Mình cần một cái đơn giản, tối giản.

Mẫu này hướng tới việc in không cần supports (sau đó chỉ cần vệ sinh/cạo sạch chút xíu), thời gian in ít hơn và ổn định trên đa số máy, không quá phụ thuộc việc tuning. Tuy nhiên để ra bản in “đẹp hoàn hảo”, khuyến nghị thêm một ít support ở các lỗ bắt vít tại 4 góc của tấm đế (mounting screw holes). Đặc biệt là khu vực gần lỗ loa.

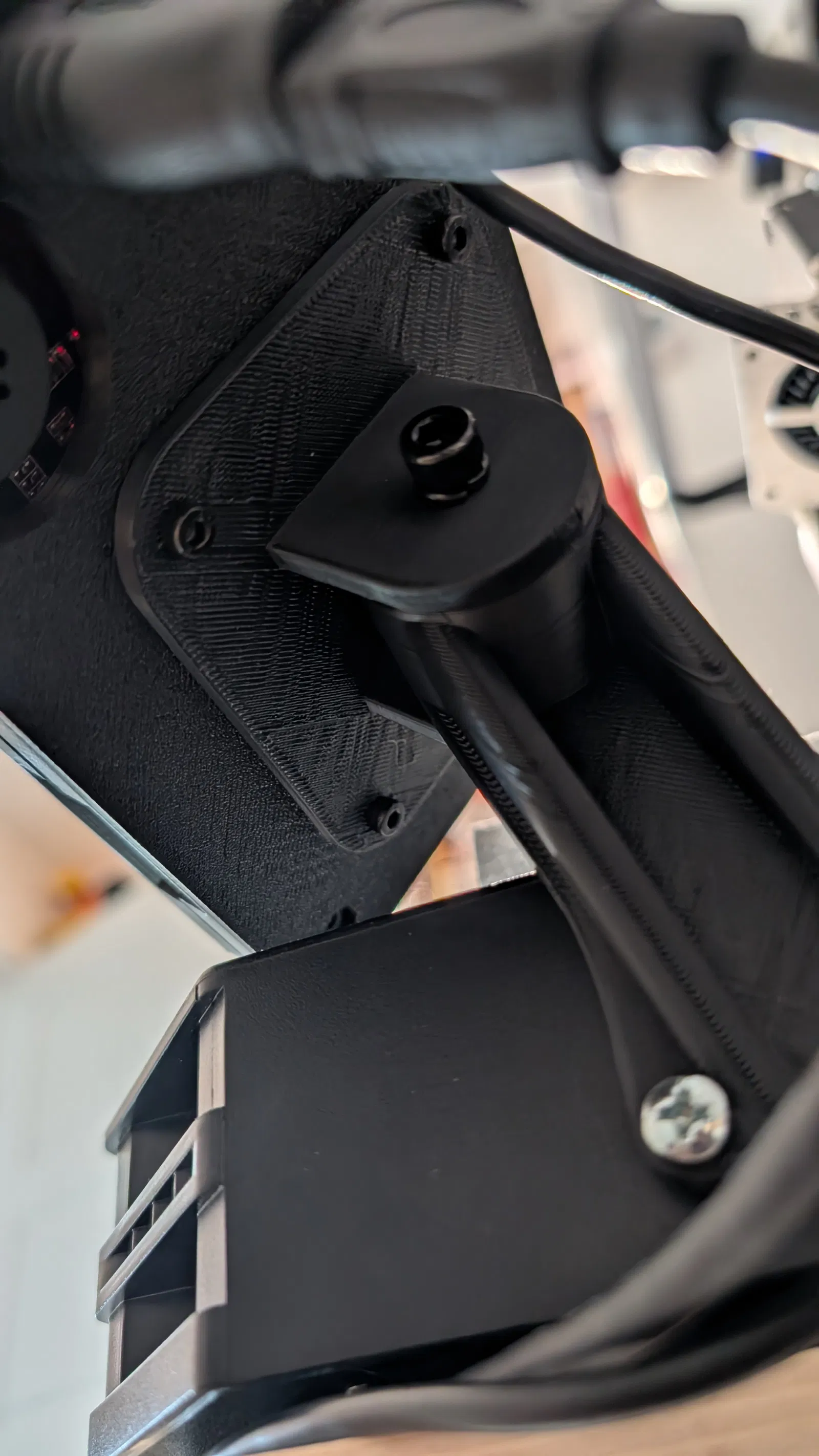

Ngoài kia có rất nhiều thiết kế khác đã được kiểm chứng theo thời gian và nhìn rất đẹp. Mình muốn làm một mẫu kiểu modular, để ai cũng có thể dùng bất kỳ ngàm/đế gắn màn (display mount) nào mình thích. Tấm mounting có 4 lỗ; chỉ cần bạn canh được các lỗ đó khớp với tấm đế của màn hình thì có thể “port” qua dùng được.

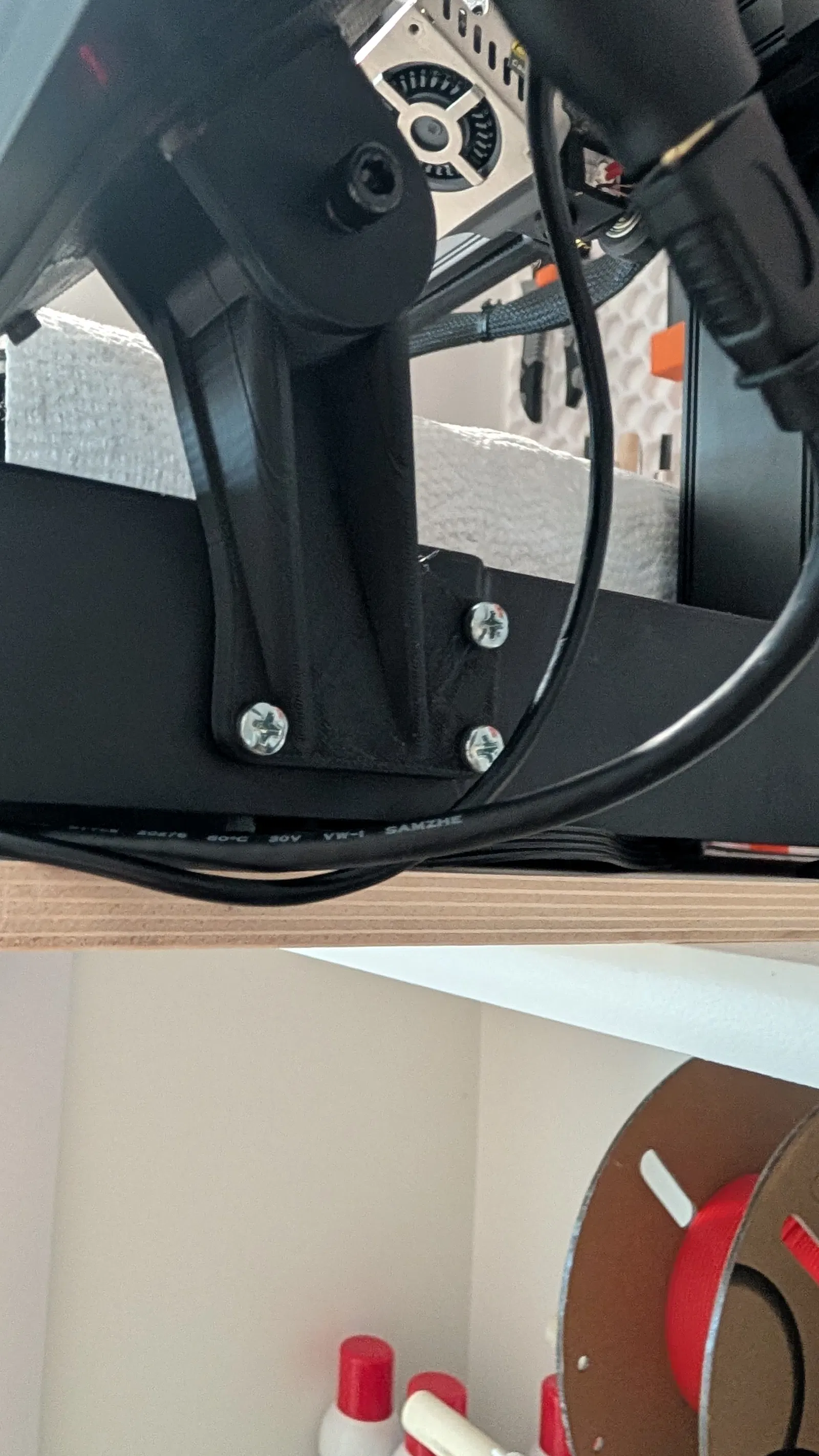

Khuyến nghị phần cứng (Hardware Recommendations):

4x m3 heat set inserts
1x m5 nut
1x m5 bolt

Nếu bộ phần cứng này không hợp với bạn, các tấm đế được để trống để bạn tự đục/khoan lỗ theo nhu cầu. Mình có thêm phần “negative” của vít m3 để tham khảo. Bạn cũng có thể dùng 3D Gloop hoặc keo dán nhựa tương tự. Nhưng do màn hình khá nặng, vẫn khuyến nghị dùng phần cứng để bắt cho chắc.

Thiết lập in (Print Settings):
In tốt và chắc với PLA

3 walls và 15% infill.
