Thiết Bị Sao Chép Hình Ảnh Sharpie Pantograph

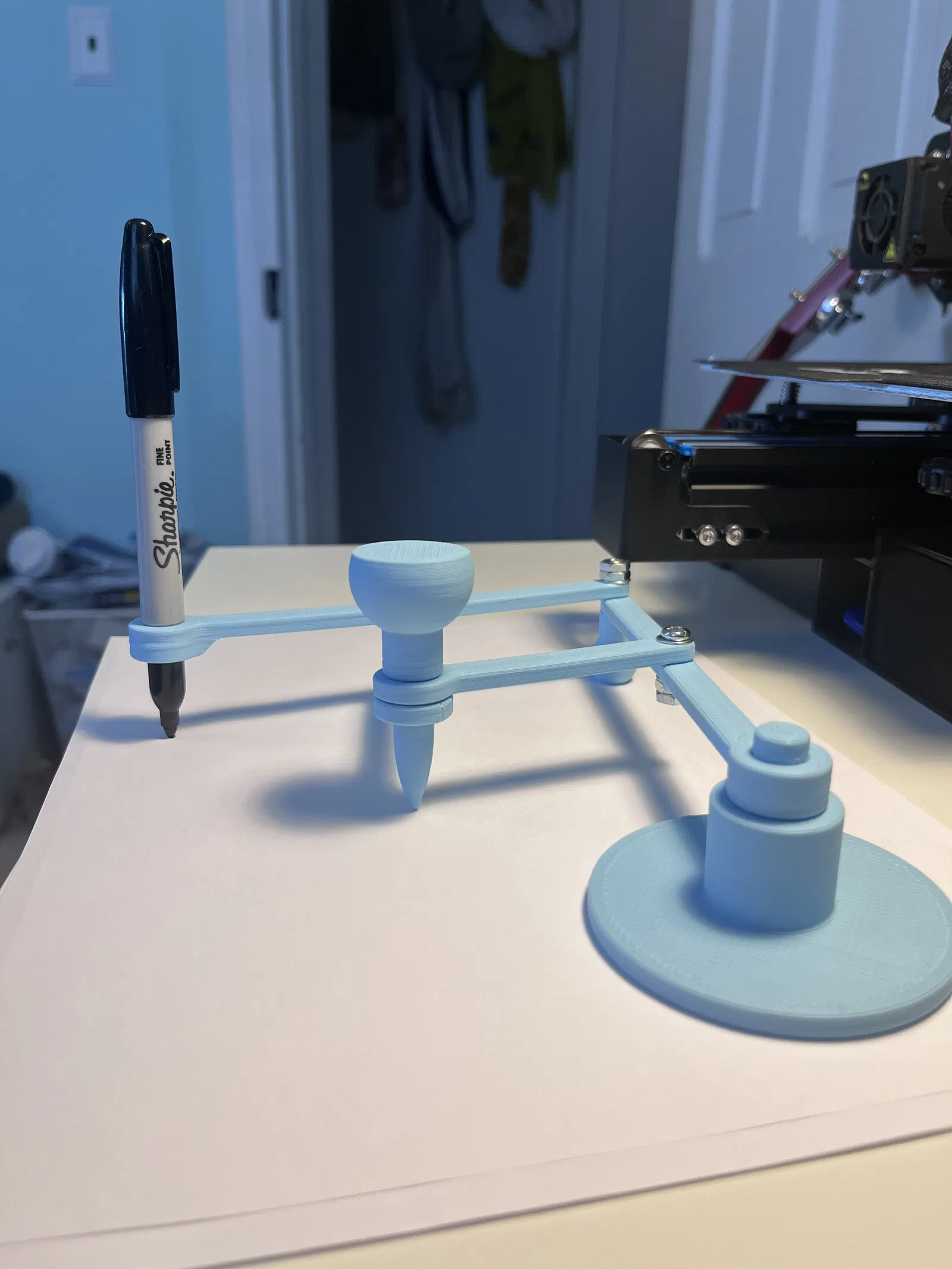

Đây là một thiết kế pantograph gốc được làm để gắn bút sharpie truyền thống. Thiết kế cho phép người dùng nhân đôi hoặc chia đôi hình ảnh/hình dạng bằng cách thay đổi vị trí của bút sharpie. Nó cũng bao gồm một giá đỡ cho stencil 40x40mm. Thiết kế này có ý định được sử dụng như một món đồ chơi toán học để dạy về tỉ lệ, nhưng nó cũng có thể được sử dụng cho các bản vẽ chi tiết hơn bởi người dùng có kỹ năng.

Ngoài các bộ phận in 3D, bạn sẽ cần:

• Hai bu lông M5 x 20 (hoặc 10-24 x 0.75")
• Một bu lông M5 x 25 (hoặc 10-24 x 1")
• 3 đai ốc Nyloc M5 (hoặc 10-24) HOẶC 6 đai ốc M5 (hoặc 10-24) để dùng làm đai ốc hãm
• 5 hoặc 6 vòng đệm M5 (hoặc 10-24)

Hướng dẫn lắp ráp:

1. Lắp bu lông 25mm (1in) vào bộ phận đỡ sao cho đầu bu lông nằm bên trong mô hình và phần ren chìa ra ngoài.

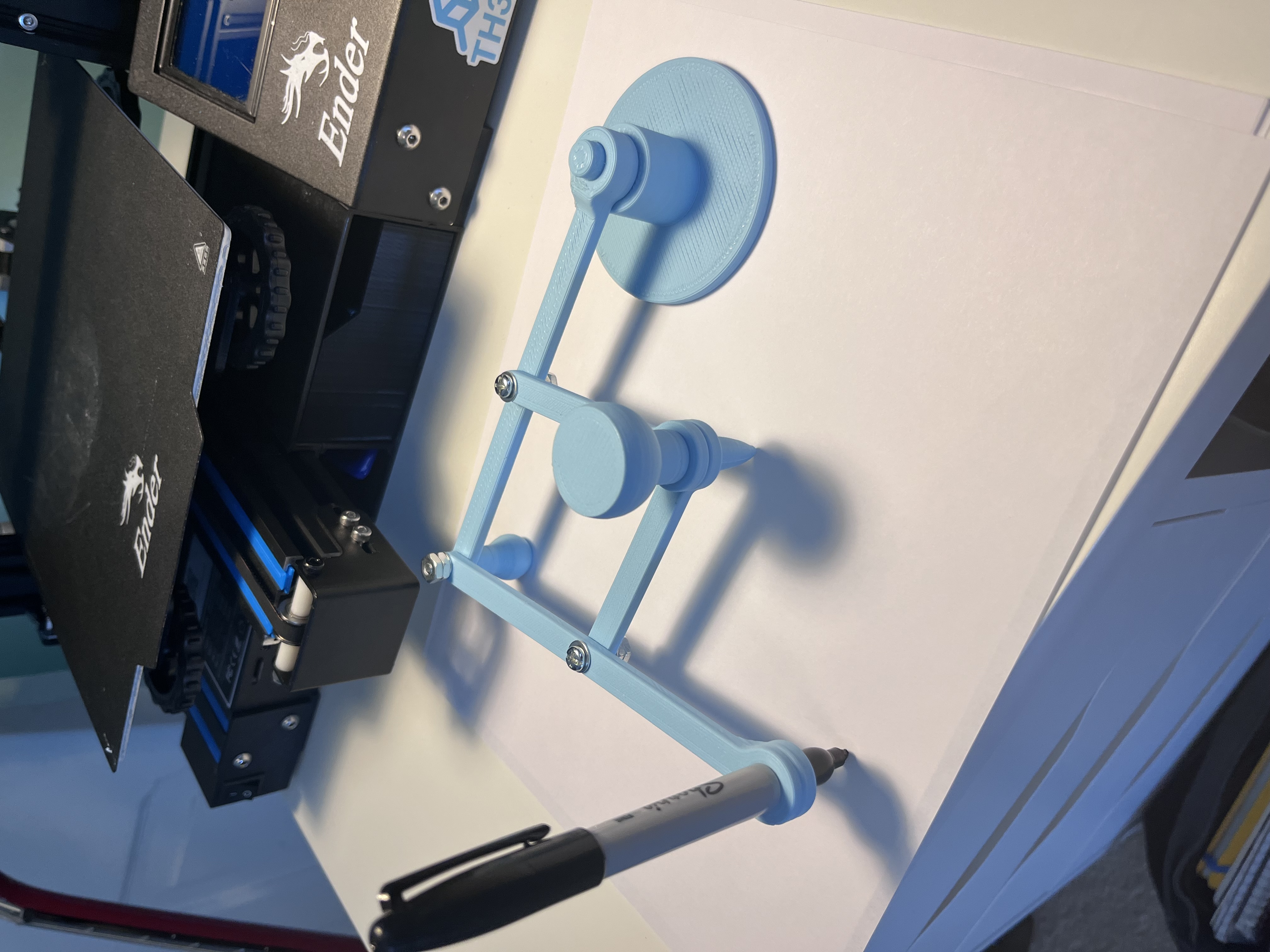

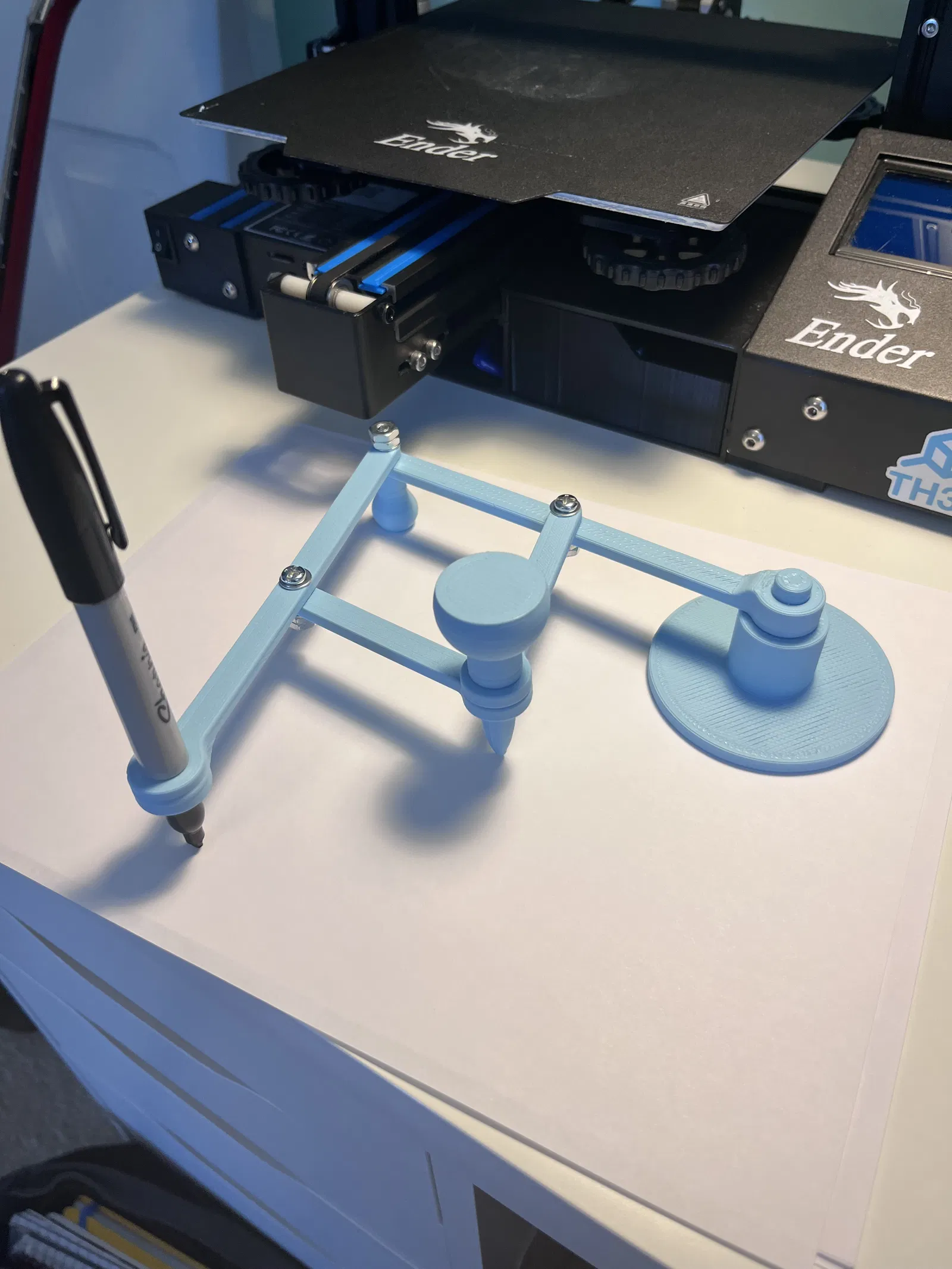

2. Luồn bu lông qua lỗ nhỏ ở đầu các cánh tay dài, đảm bảo cánh tay dưới có phần gờ hướng lên trên, và cánh tay trên có phần gờ hướng xuống dưới. Điều này rất quan trọng để đảm bảo tất cả các lỗ có kích thước bằng bút sharpie thẳng hàng theo chiều dọc. (xem ảnh để tham khảo)
3. Thêm một vòng đệm nữa vào bu lông và siết chặt bằng đai ốc nyloc.
4. Lắp các cánh tay ngắn bằng cách luồn một bu lông 20mm (0.75") và một vòng đệm qua phần trên của cánh tay, sau đó thả xuống qua lỗ trung tâm trên các cánh tay dài.
5. Thêm một vòng đệm nữa và siết chặt đai ốc nyloc vào phần dưới của mỗi bu lông 20mm.
6. Lắp đế tròn vào bất kỳ bên nào là tay không thuận của bạn. Bạn có thể chuyển đổi vị trí này sau nếu người khác muốn sử dụng.
7. Lắp kim vẽ/gọt bút vào hai lỗ có kích thước bằng bút sharpie trên các cánh tay ngắn. Đảm bảo các cánh tay được xếp chồng lên nhau sao cho cánh tay dài mà chúng song song nằm trên cùng một mặt phẳng thẳng đứng, nếu không cơ chế sẽ bị kẹt.
8. Cuối cùng, lắp bút Sharpie vào lỗ cuối cùng có kích thước bằng bút sharpie, đảm bảo nó được ấn hết cỡ vào phần màu xám của bút.

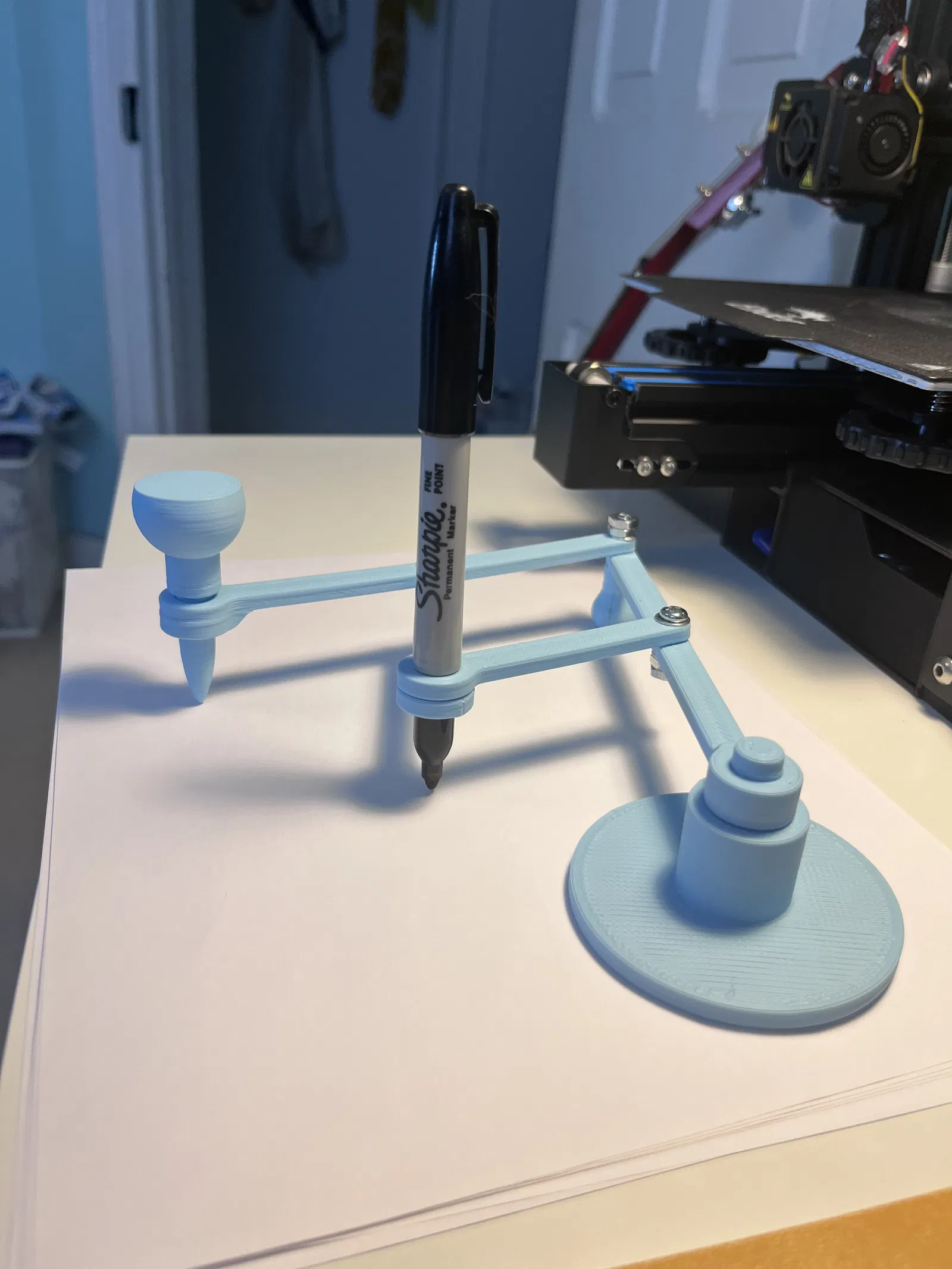

9. Nếu bạn muốn sử dụng pantograph để thu nhỏ bản vẽ, hãy đổi kim vẽ/gọt bút sang chân dài và di chuyển bút Sharpie vào giữa.

Vài mẹo nhỏ từ kinh nghiệm của tôi:

• Hãy đảm bảo đai ốc nyloc của bạn được siết đủ chặt để các khớp không bị lỏng theo chiều dọc, nhưng đừng siết quá chặt để đảm bảo khớp vẫn có thể xoay trơn tru.
• Chà nhẹ đầu kim vẽ/gọt bút sẽ giảm nguy cơ làm rách giấy.
• Các bộ phận in 3D nên khớp với nhau tốt nhưng có thể cần một chút điều chỉnh để hoạt động trơn tru.
• Nếu bút sharpie không tiếp xúc tốt, hãy thêm một vòng đệm nữa giữa bộ phận đỡ và phần dưới của các cánh tay dài để tăng đòn bẩy cho cánh tay bút sharpie.

Các tệp in được kết hợp vào hai tệp:

• Sharpie_Pantograph - tất cả các bộ phận của pantograph

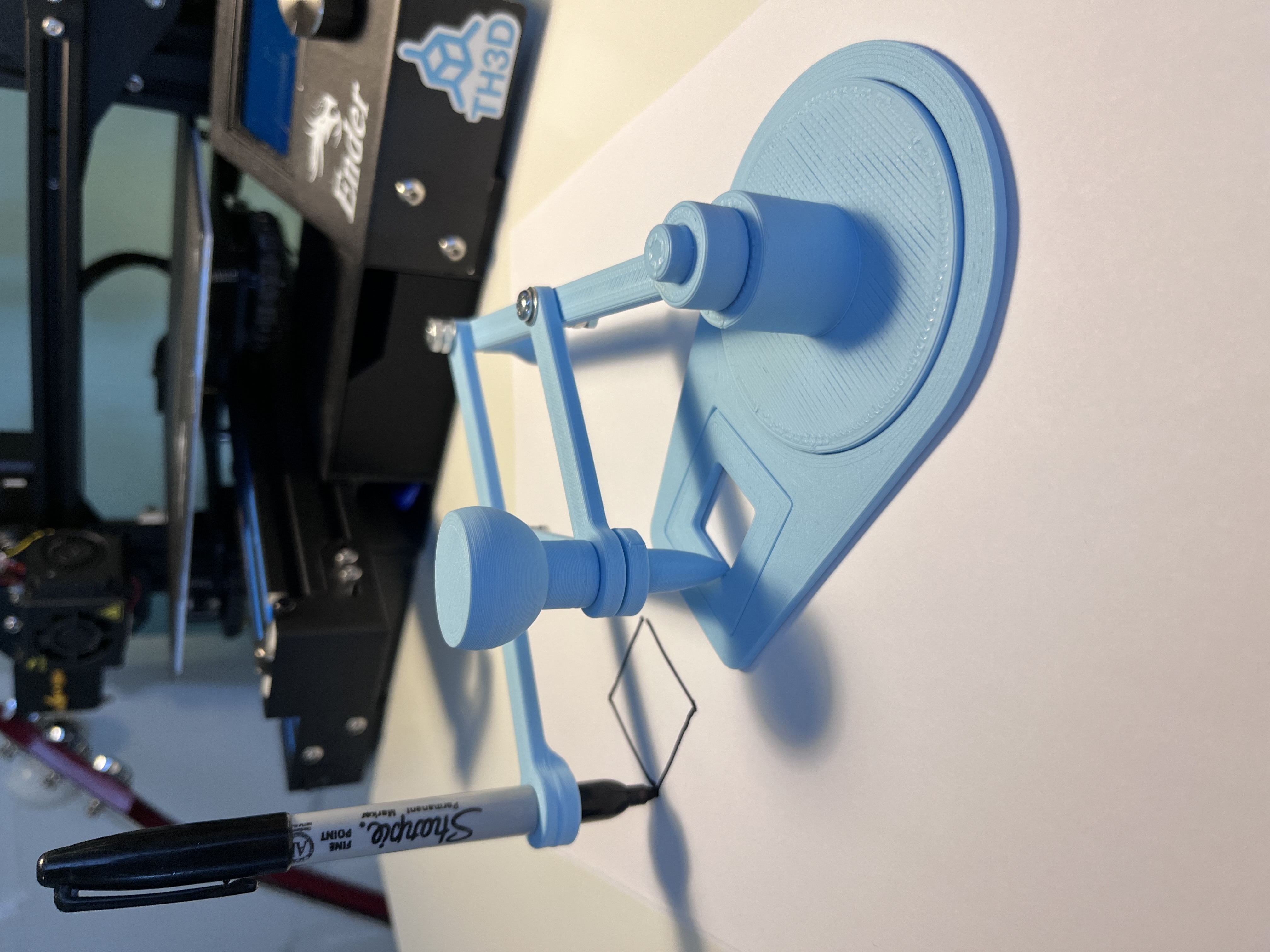

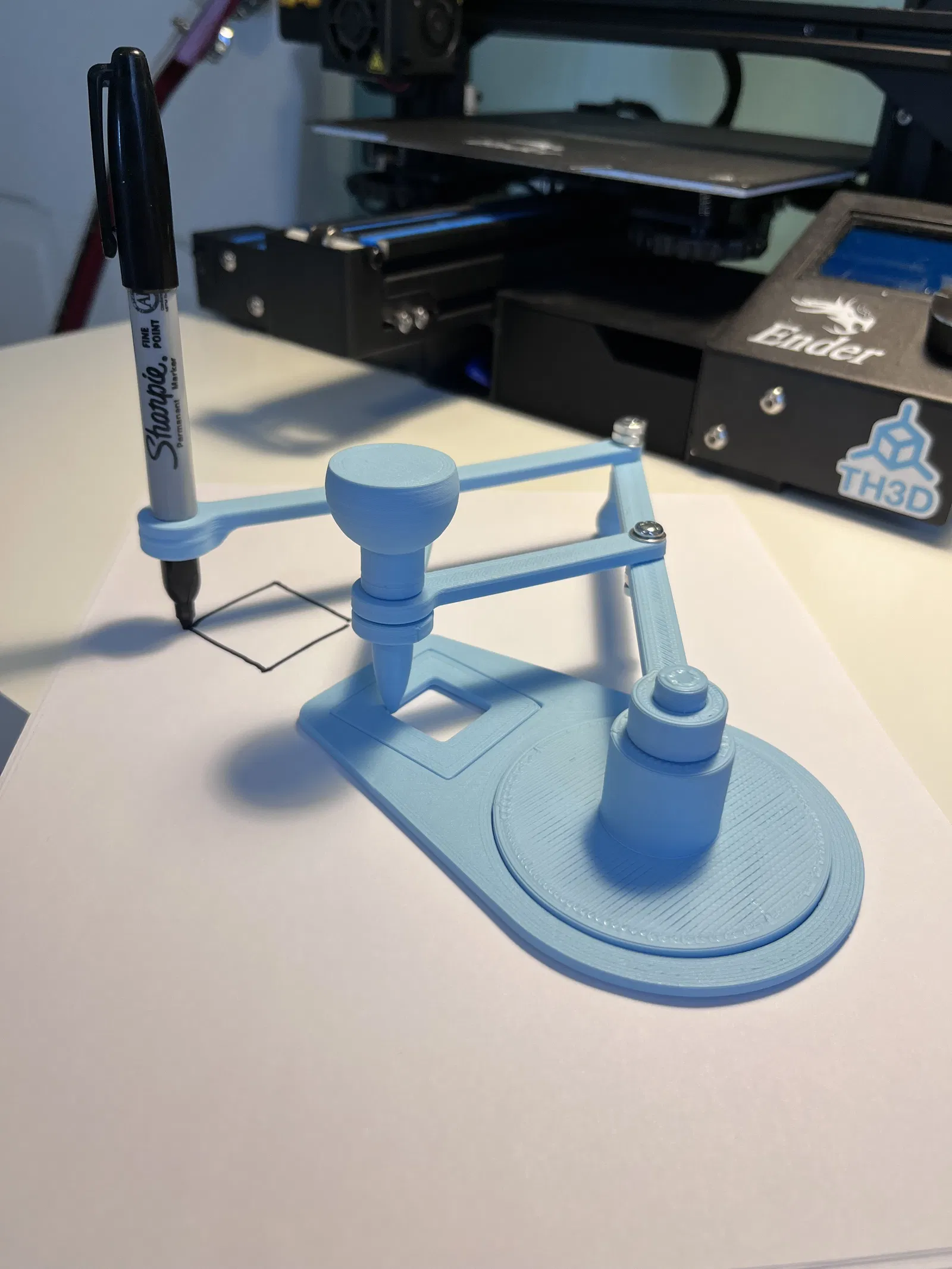

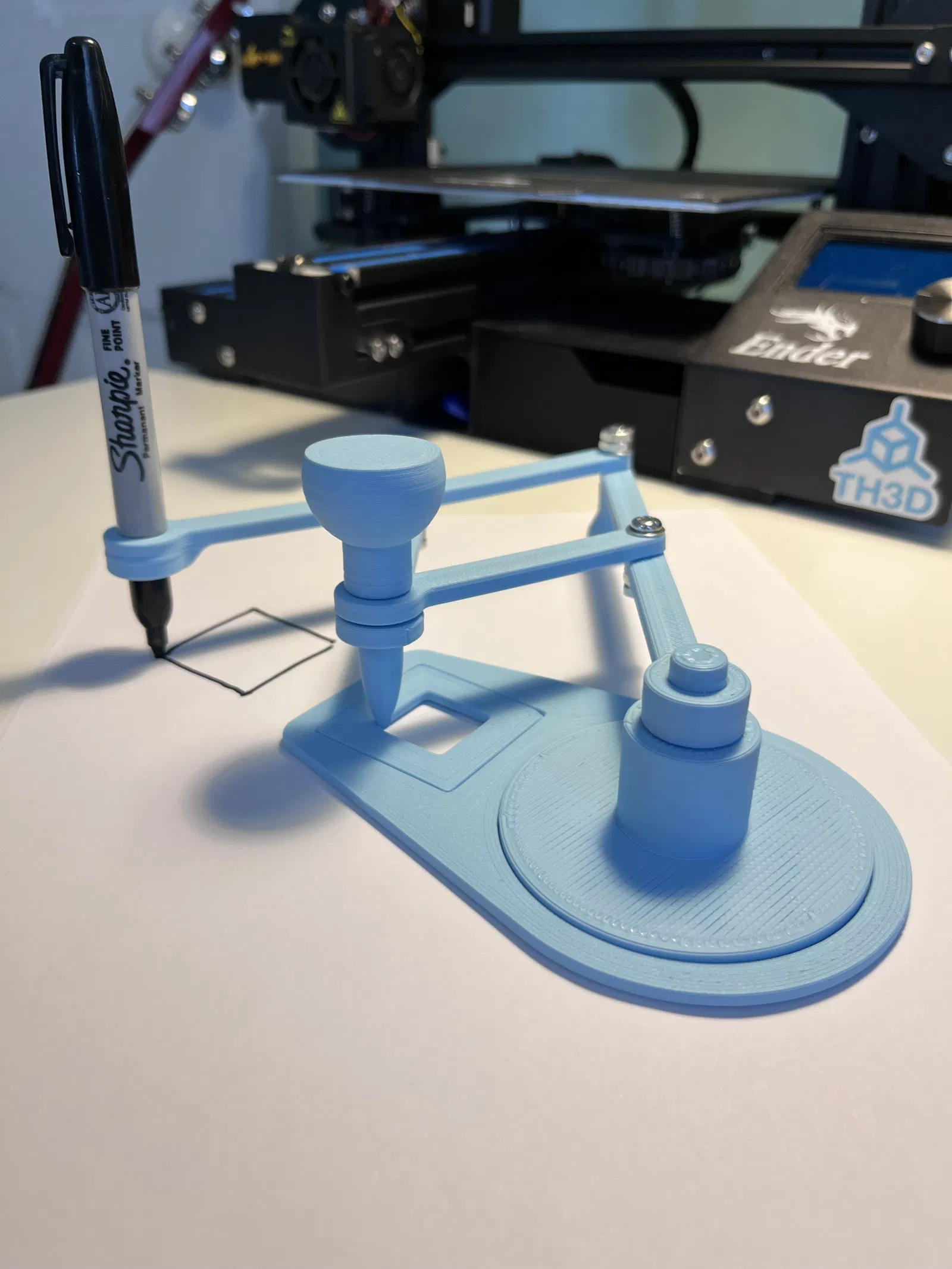

• Pantograph_Stencil - Giá đỡ stencil và 5 mẫu stencil

Nếu bạn có câu hỏi, đừng ngần ngại liên hệ với tôi tại đây, qua email tại [email protected], hoặc trên instagram @juniperandsixth.

Cảm ơn bạn đã xem mô hình của tôi, chúc bạn in thành công!
