Mô tả

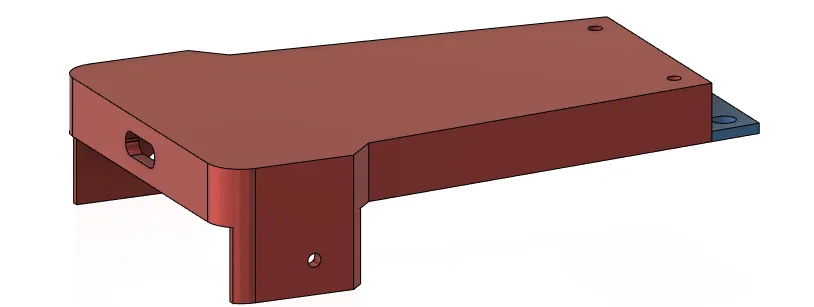

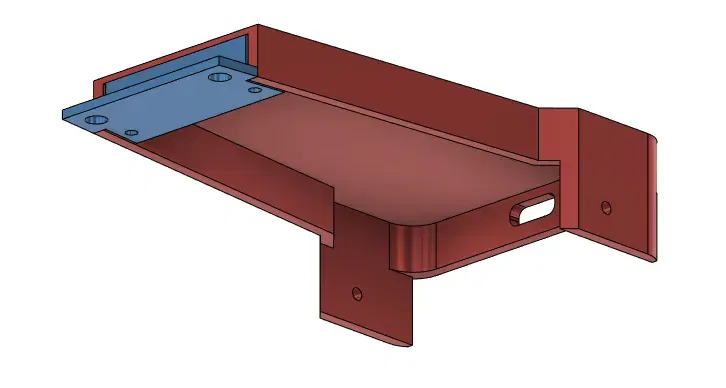

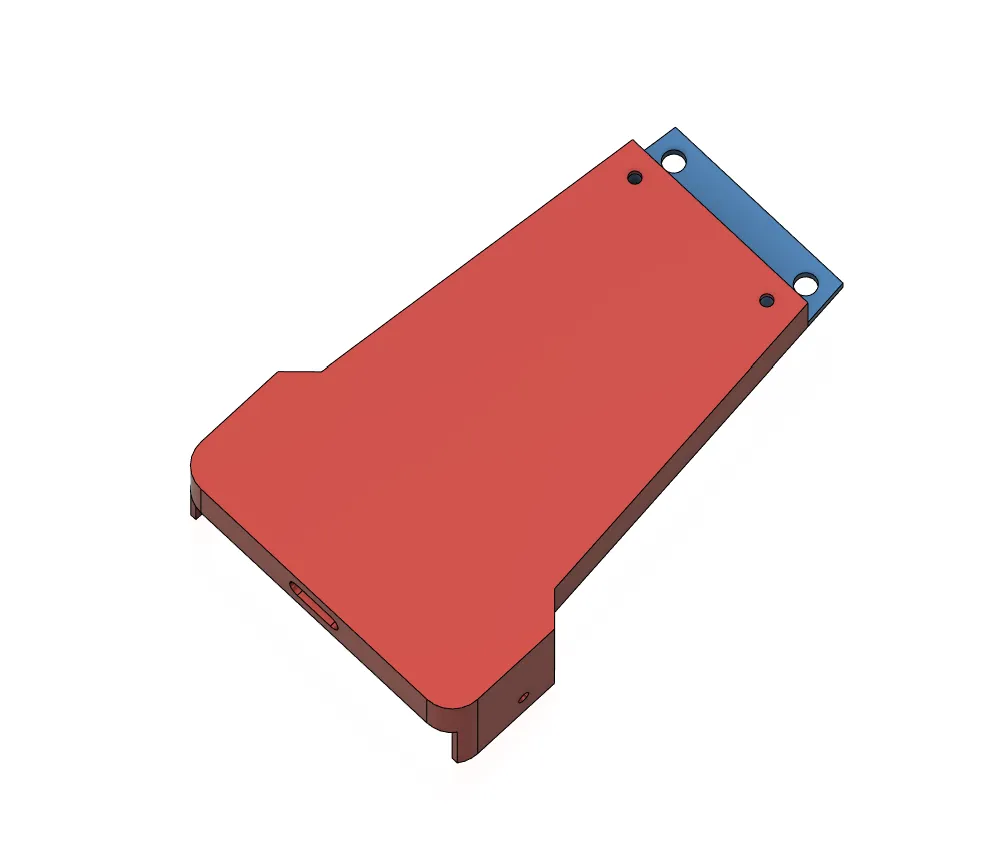

Vỏ mạch sạc Baofeng UV-5R

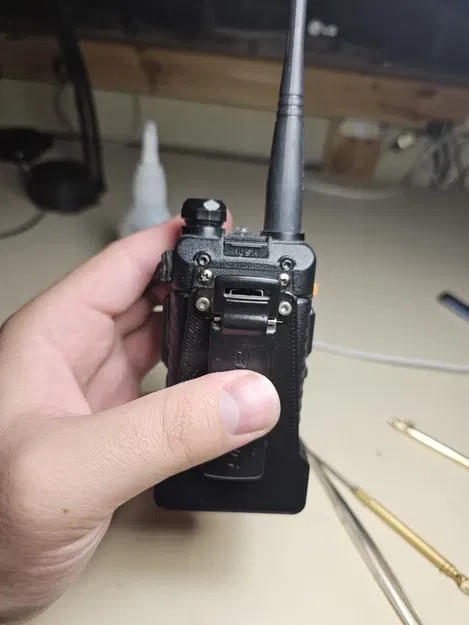

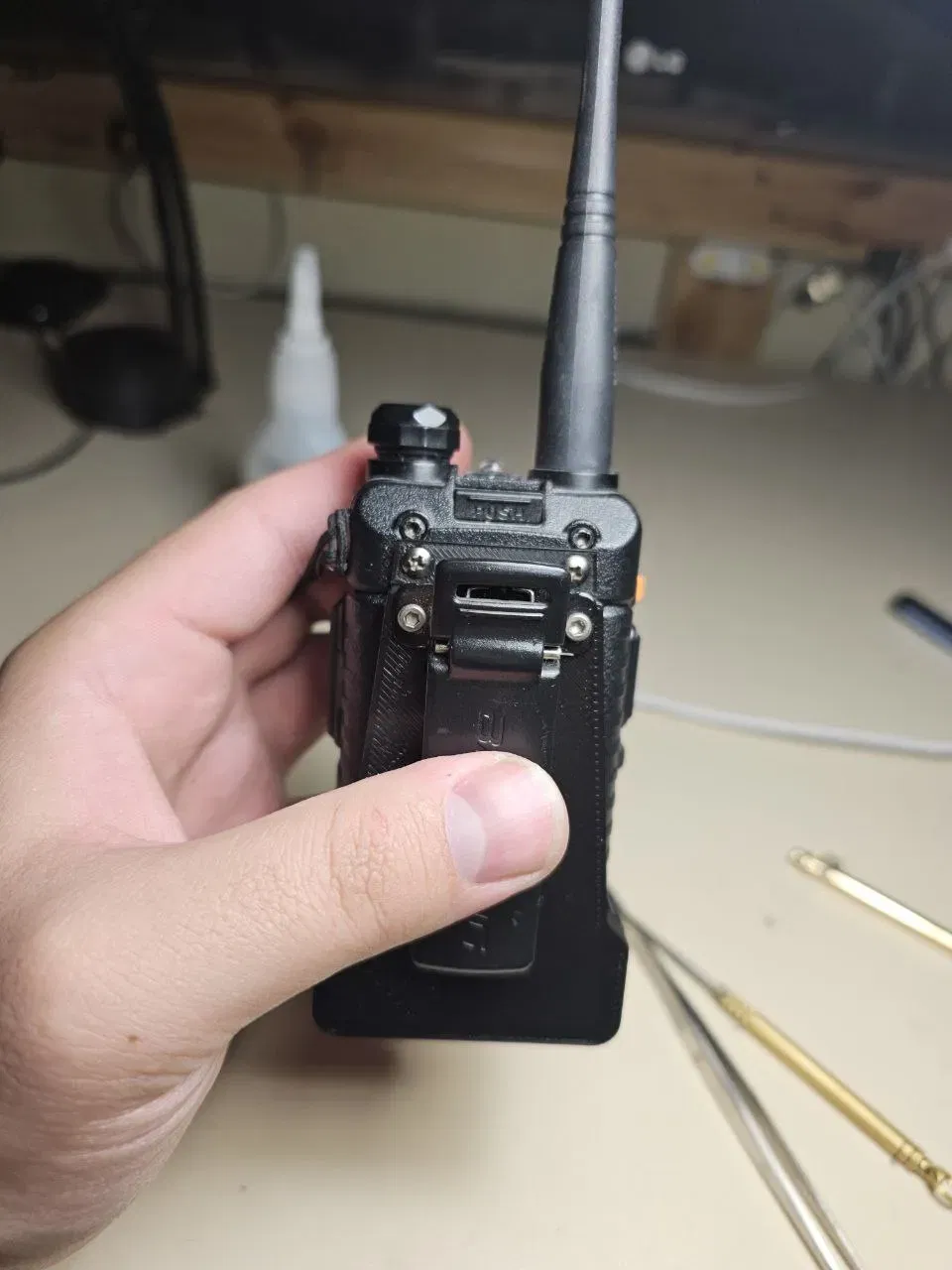

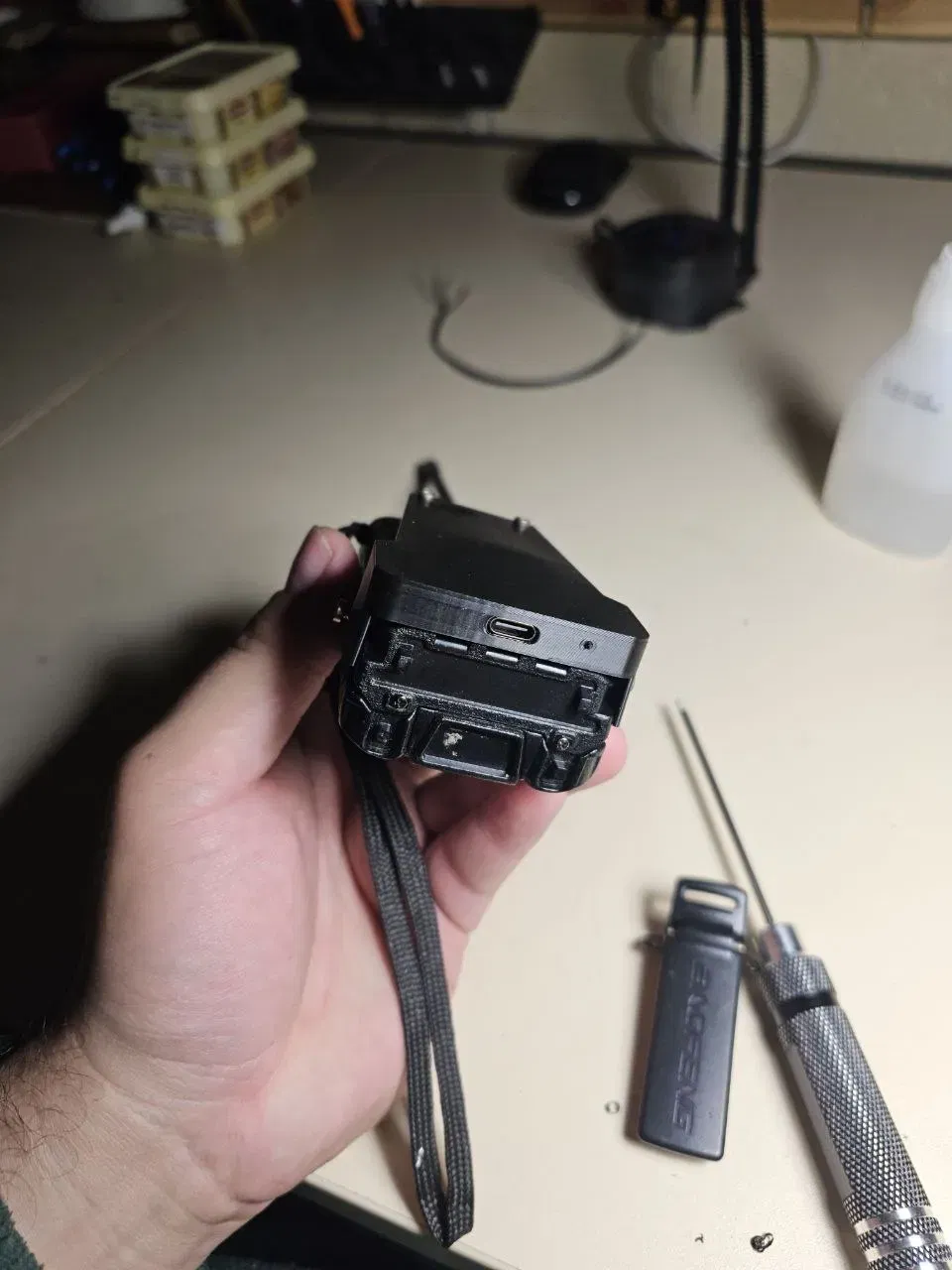

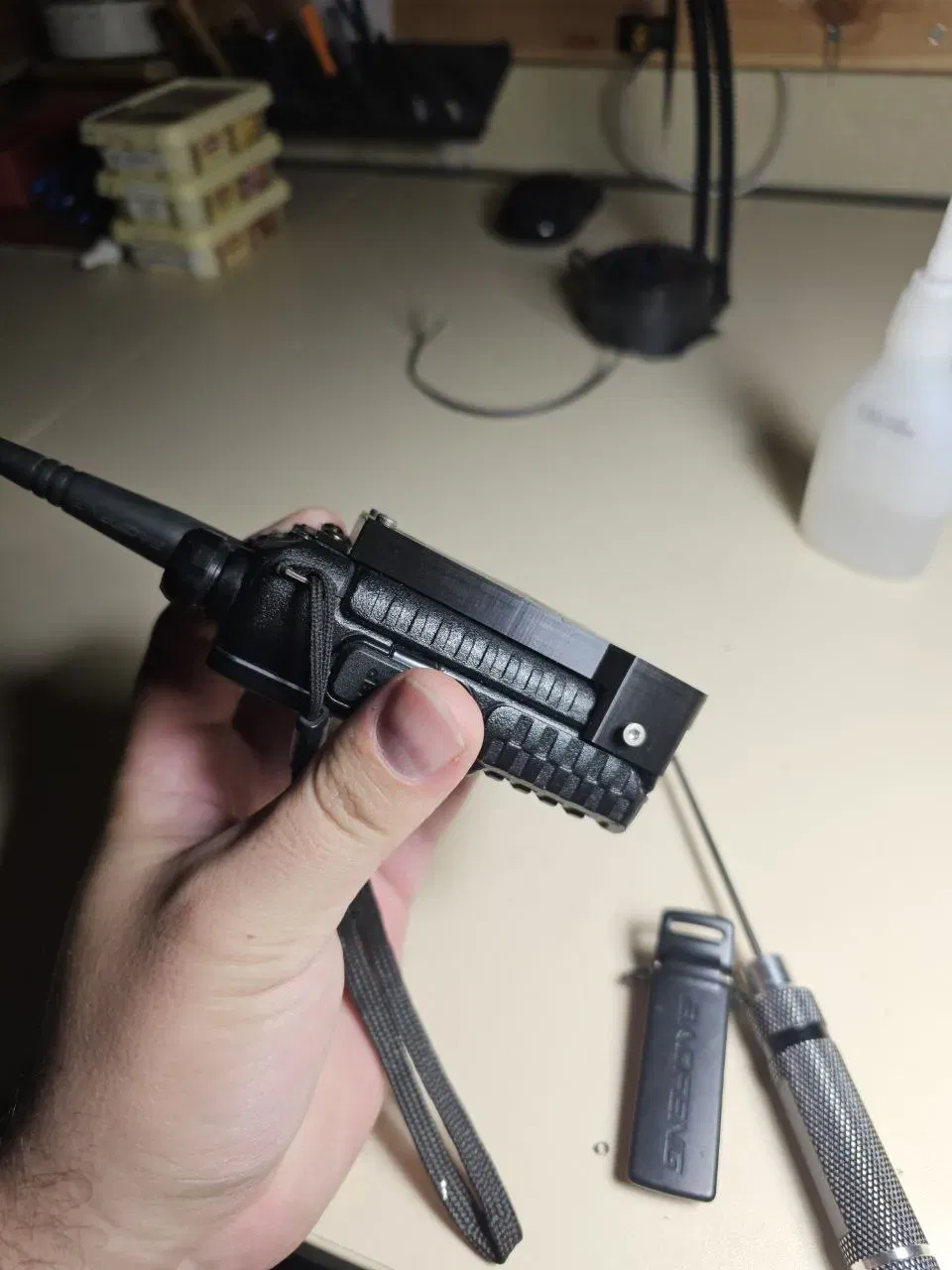

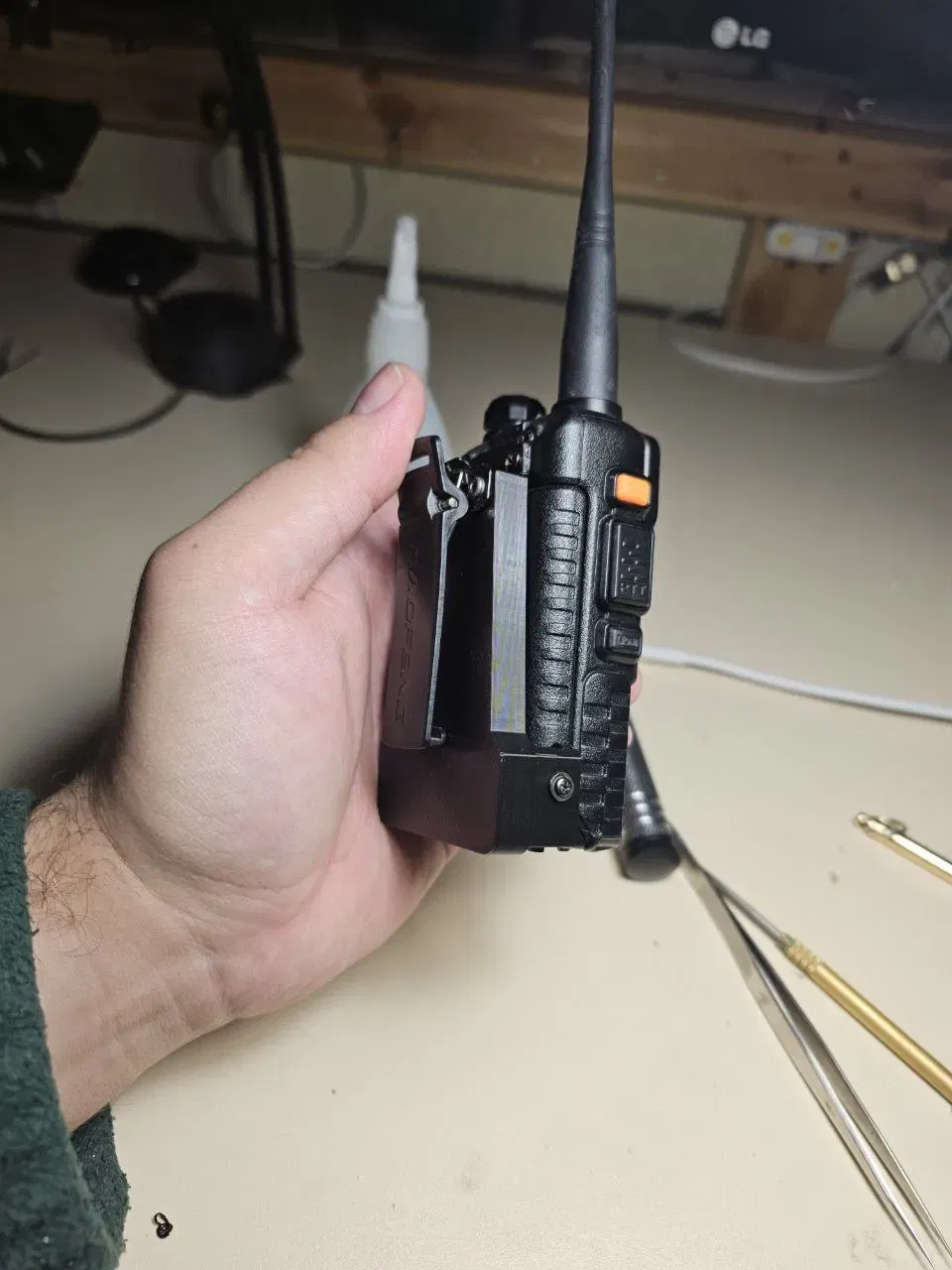

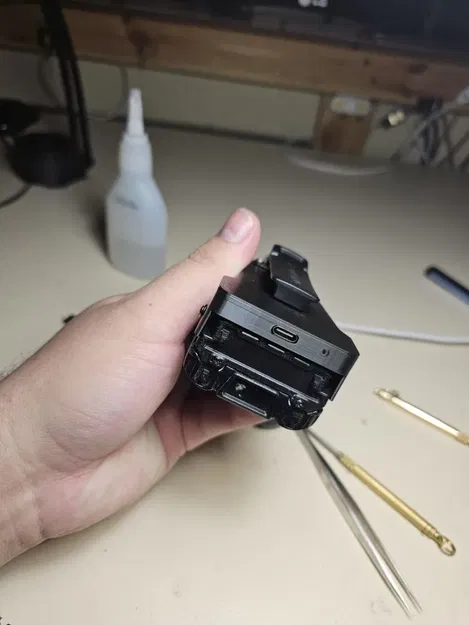

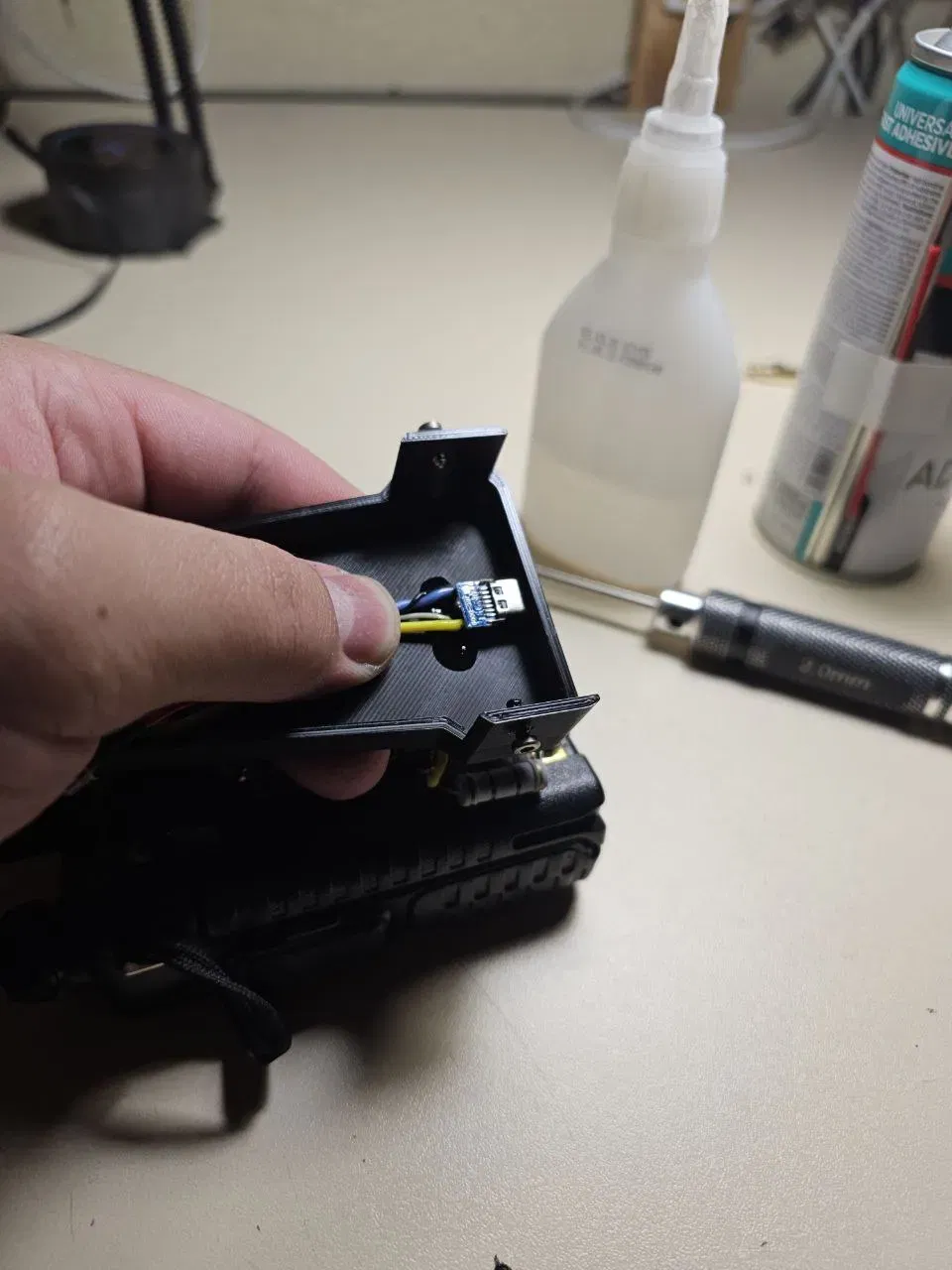

Cái vỏ này gắn vô bộ đàm Baofeng và pin, rồi thêm mạch để sạc pin từ USB.

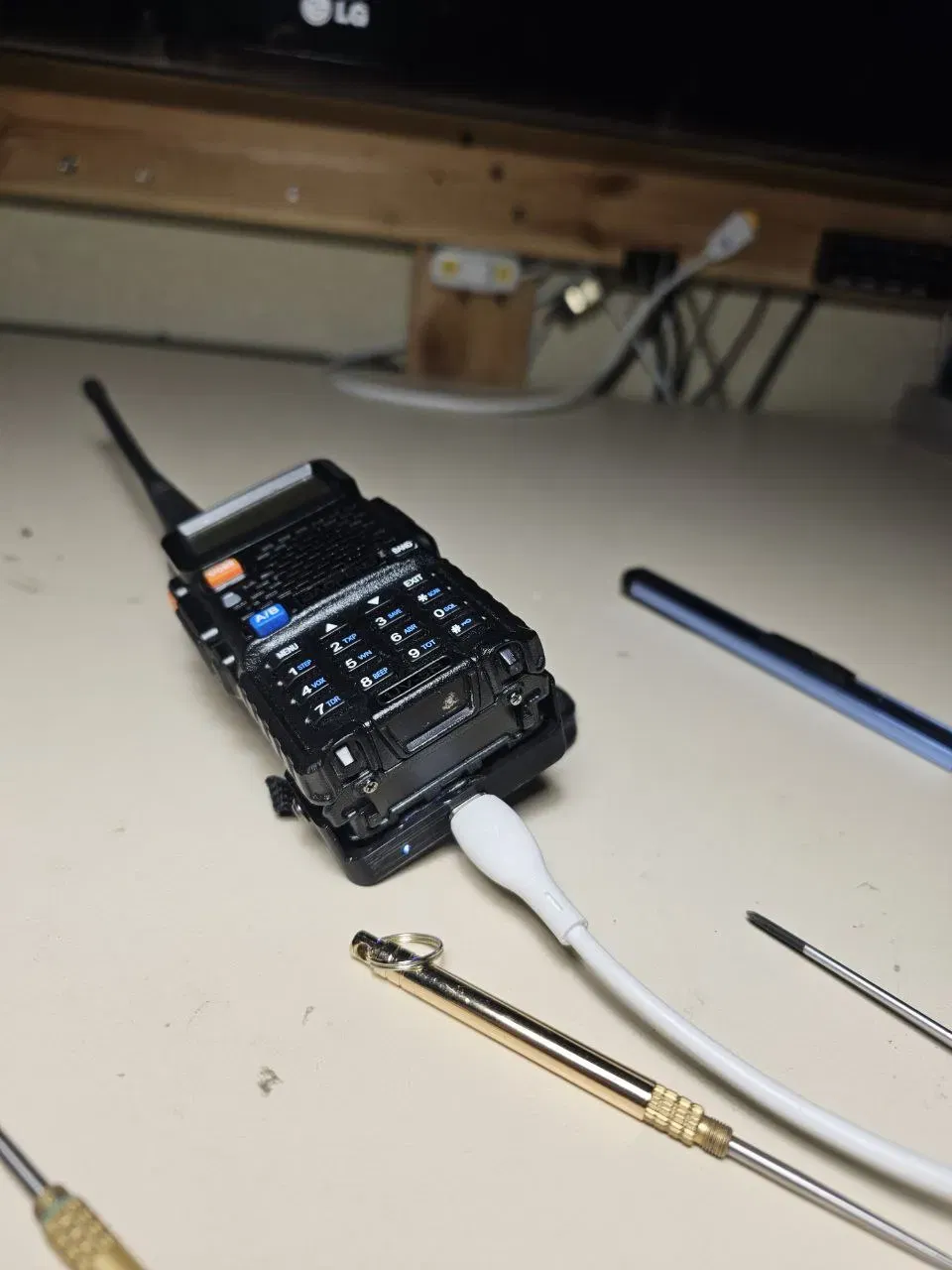

Bực mình ghê là Baofeng chỉ có mỗi cái dock sạc thôi, nên tui muốn chế cái UV-5R của tui sạc bằng USB. Anh em có thể dùng module sạc nào cũng được, cái vỏ này chỉ giúp anh em giấu nó thôi.

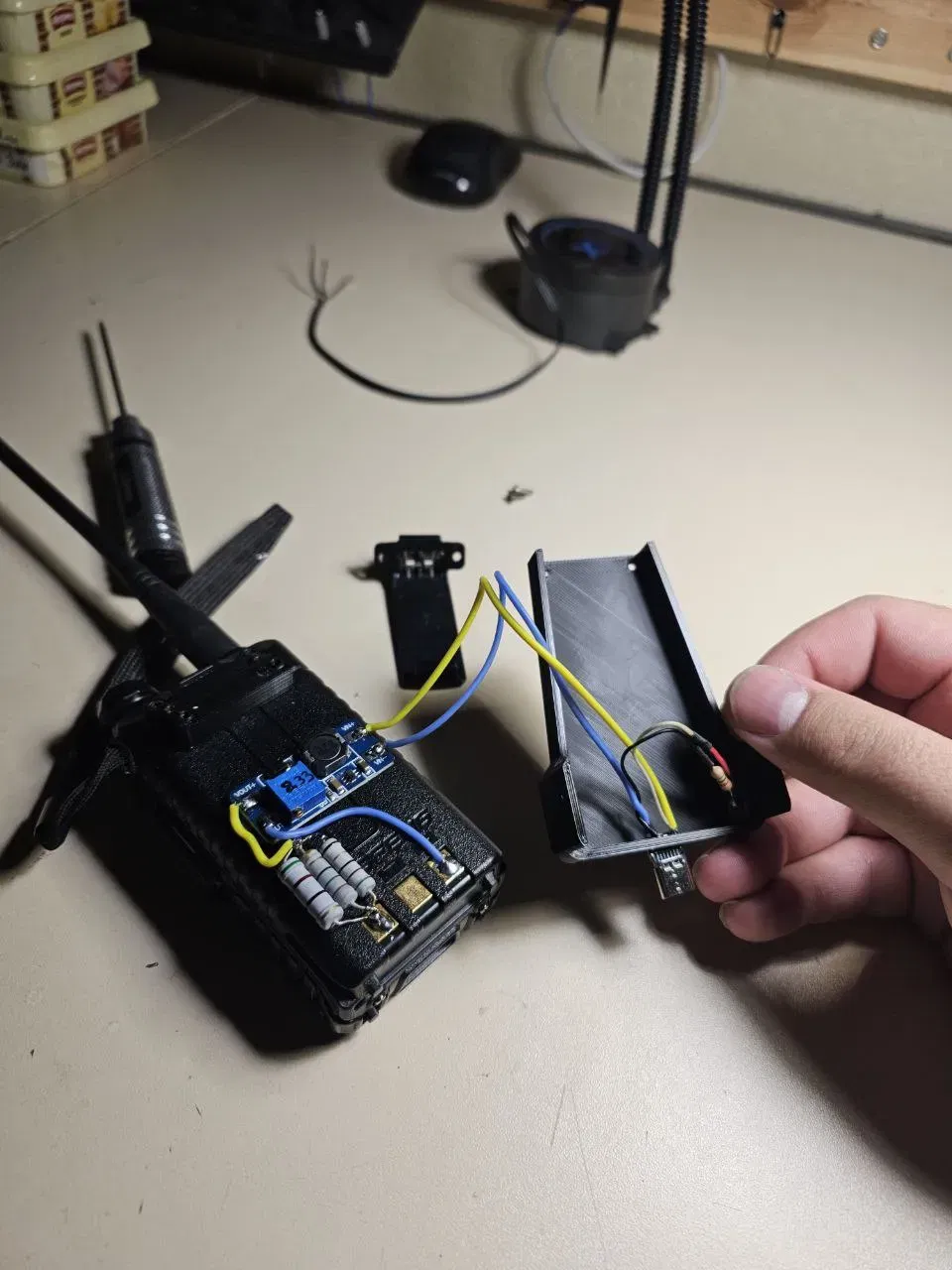

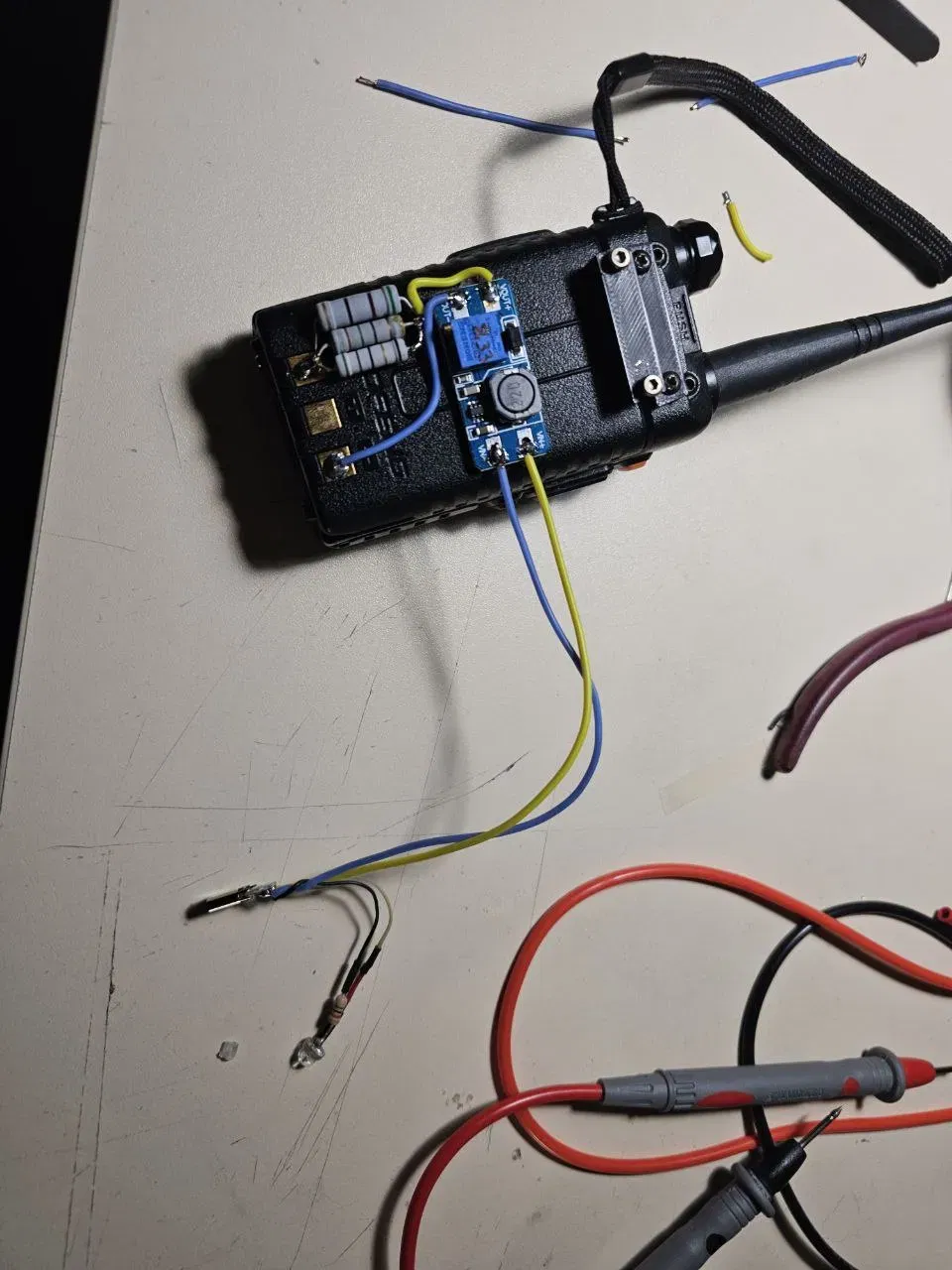

Để sạc pin thì anh em phải cấp nguồn 8.4V và giới hạn dòng. Tui thì tui dùng module boost, chỉnh lên 8.3V (cho chắc ăn) và giới hạn dòng bằng điện trở 5 Ohm.
Cẩn thận khi dùng điện trở có công suất đủ lớn nha. Tui cần cái điện trở khoảng 1-2W đó.

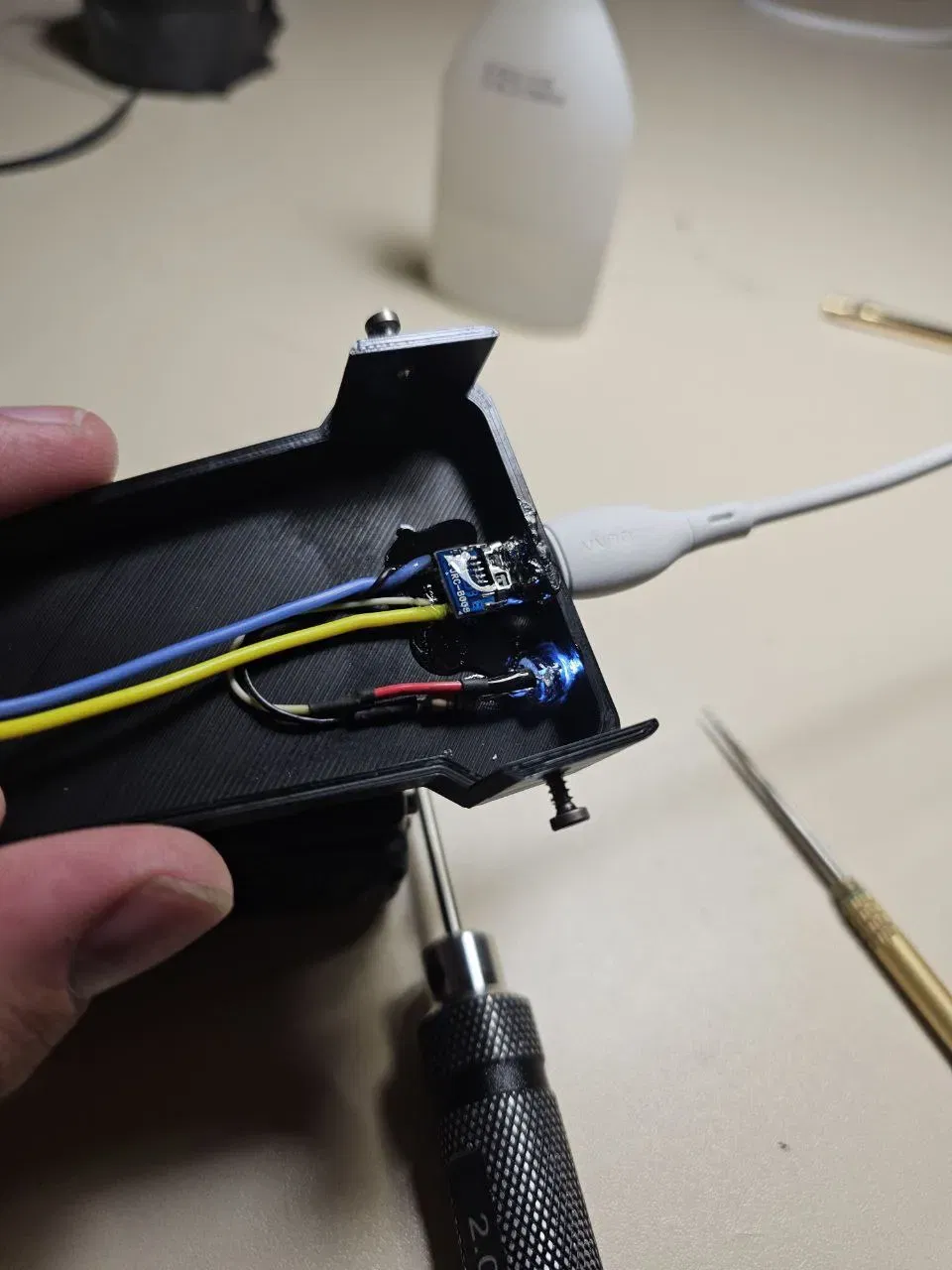

Trong đây không có chỗ gắn thêm để cố định module, nên anh em cứ lấy keo dán vô nha.
Lưu ý là cái này sẽ cố định pin vô, nên không thay pin nhanh được đâu.
Tối ưu cho in FDM
Làm cho model: Baofeng UV-5R có thể xài cho mấy cái khác nữa, tui không biết
Ốc vít khuyên dùng: dày 2mm x dài 7mm
