Ròng Rọc Module (Building Blocks)

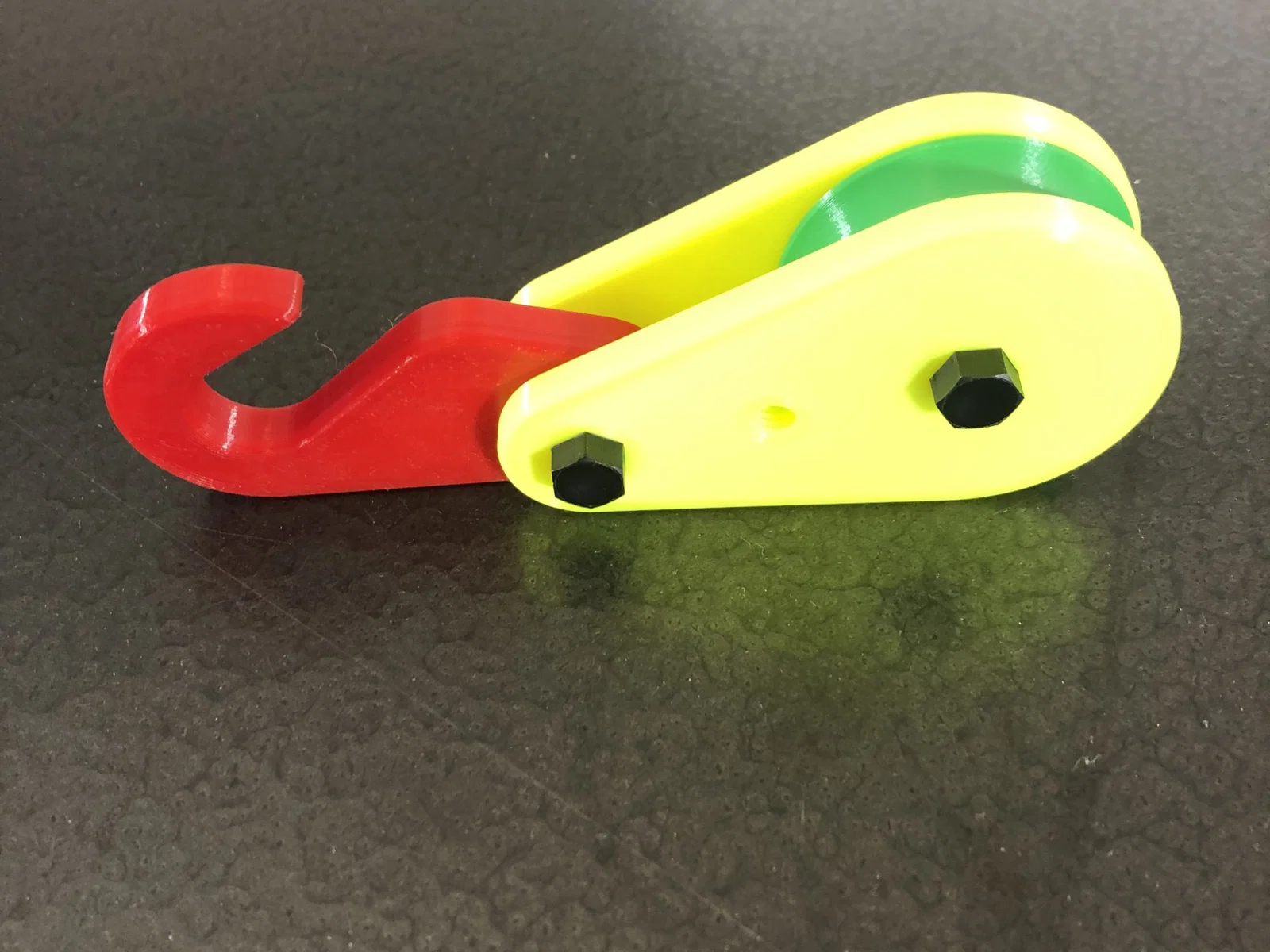

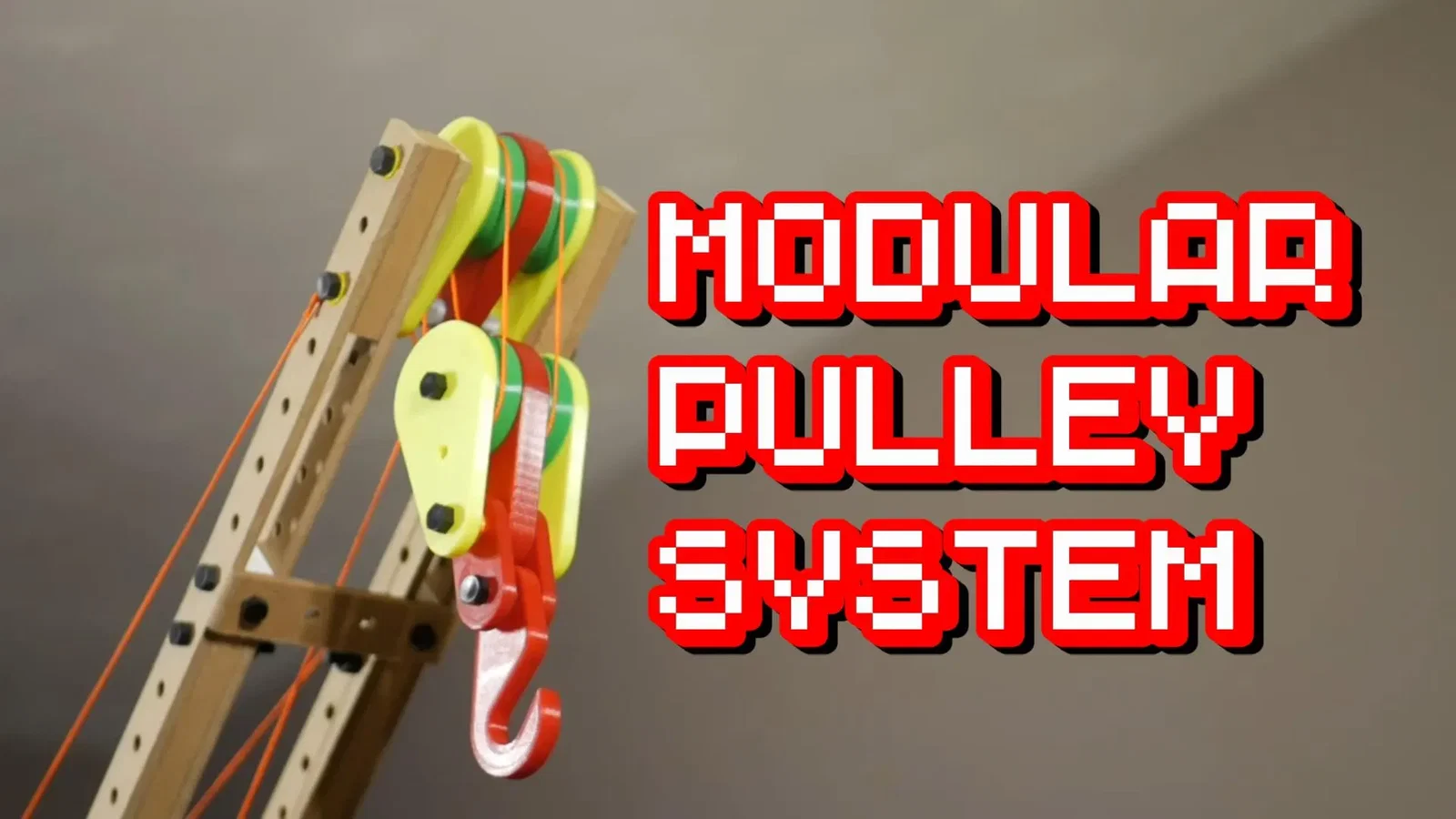

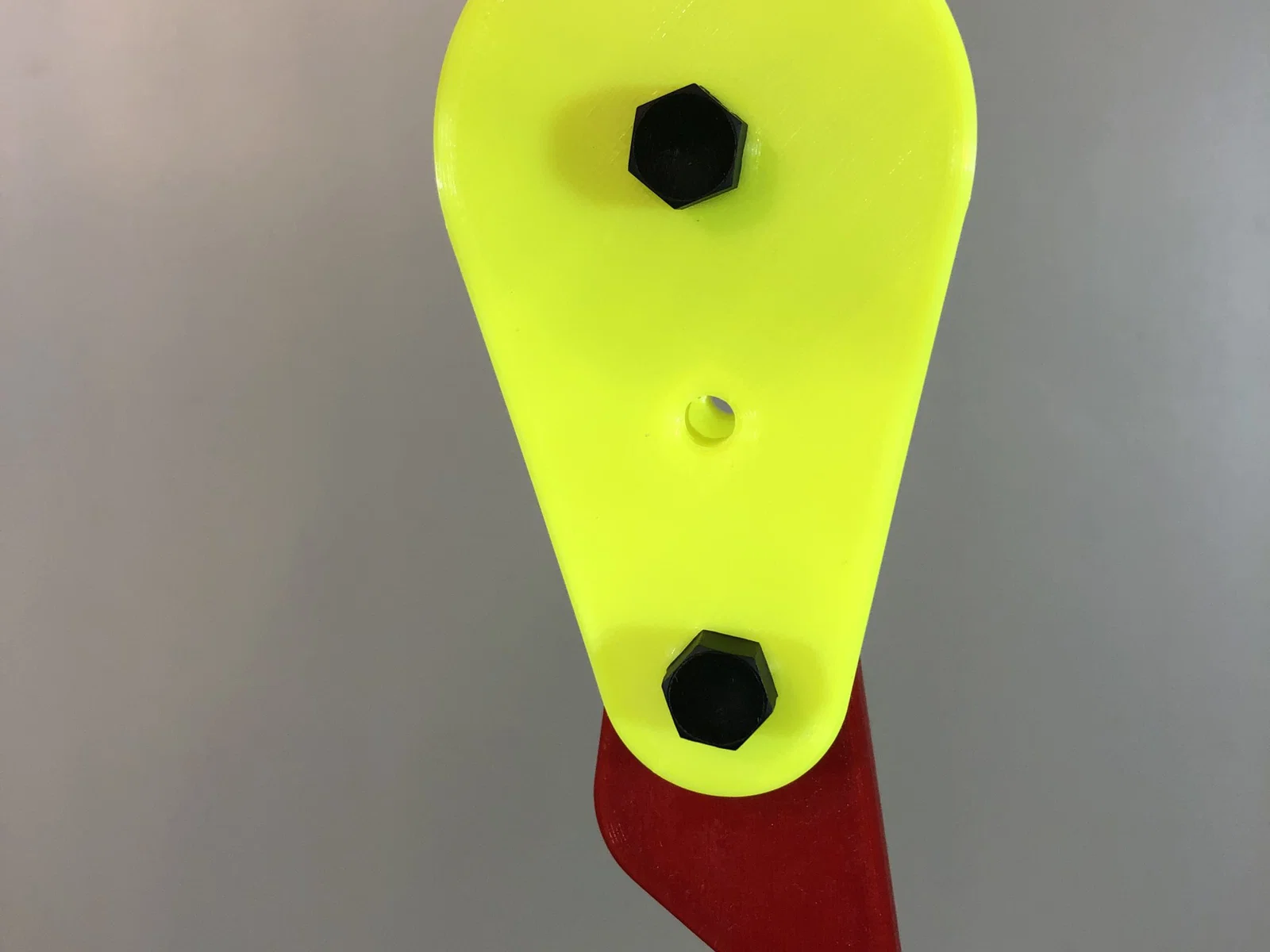

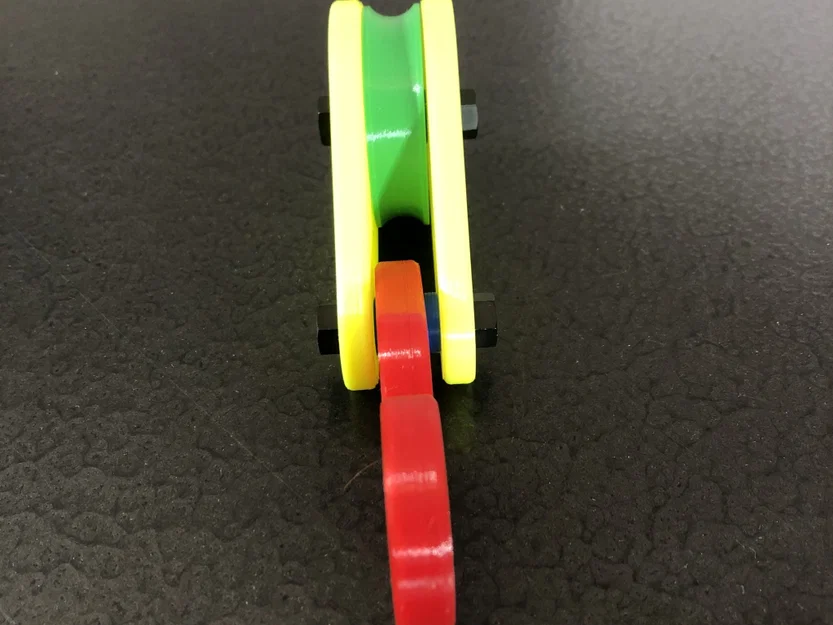

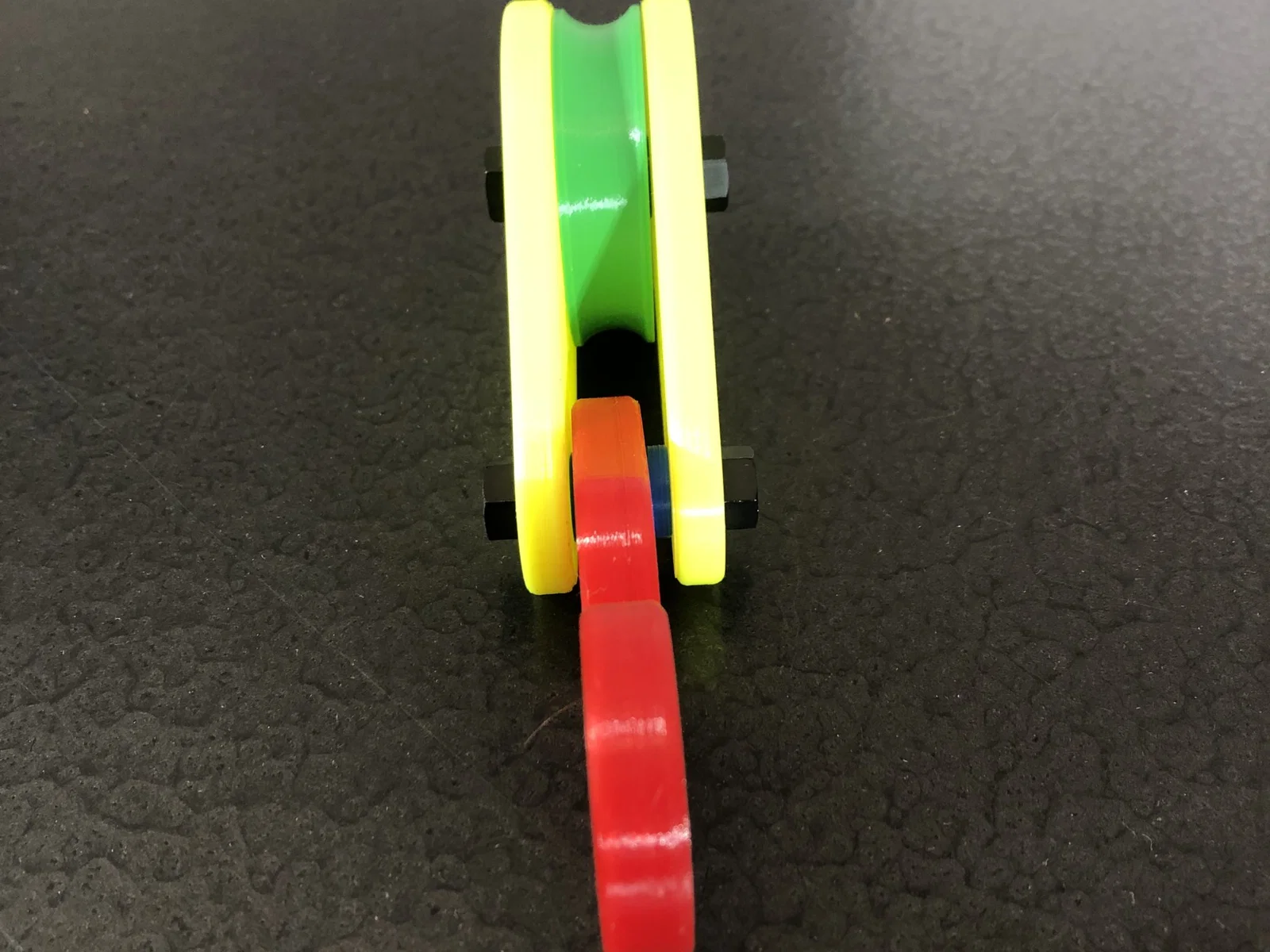

Tui không có kinh nghiệm thiết kế hay kỹ thuật nên không thể đảm bảo an toàn hoặc khuyến khích mọi người làm theo dự án này. Một dự án mà tui gọi là "Building Blocks" được thiết kế cho mấy đứa cháu của tui để chúng có thể học các kỹ năng khó và thử nghiệm các lý thuyết khi chế tạo một cơ chế hoạt động. Các bộ phận này có thể lắp ráp lại với nhau để tạo thành ròng rọc (pulleys). Chúng là một phần của dự án lớn hơn mà tui đang thực hiện, nơi các "building blocks" dễ sản xuất sẽ cho phép tiếp cận nhiều loại cơ chế và cấu trúc khác nhau. Tui công khai dự án này với hy vọng có thể hình thành một cộng đồng rộng lớn hơn và khiêm tốn mong nhận được bất kỳ phản hồi nào mà mọi người sẵn lòng cung cấp. Xin cảm ơn.

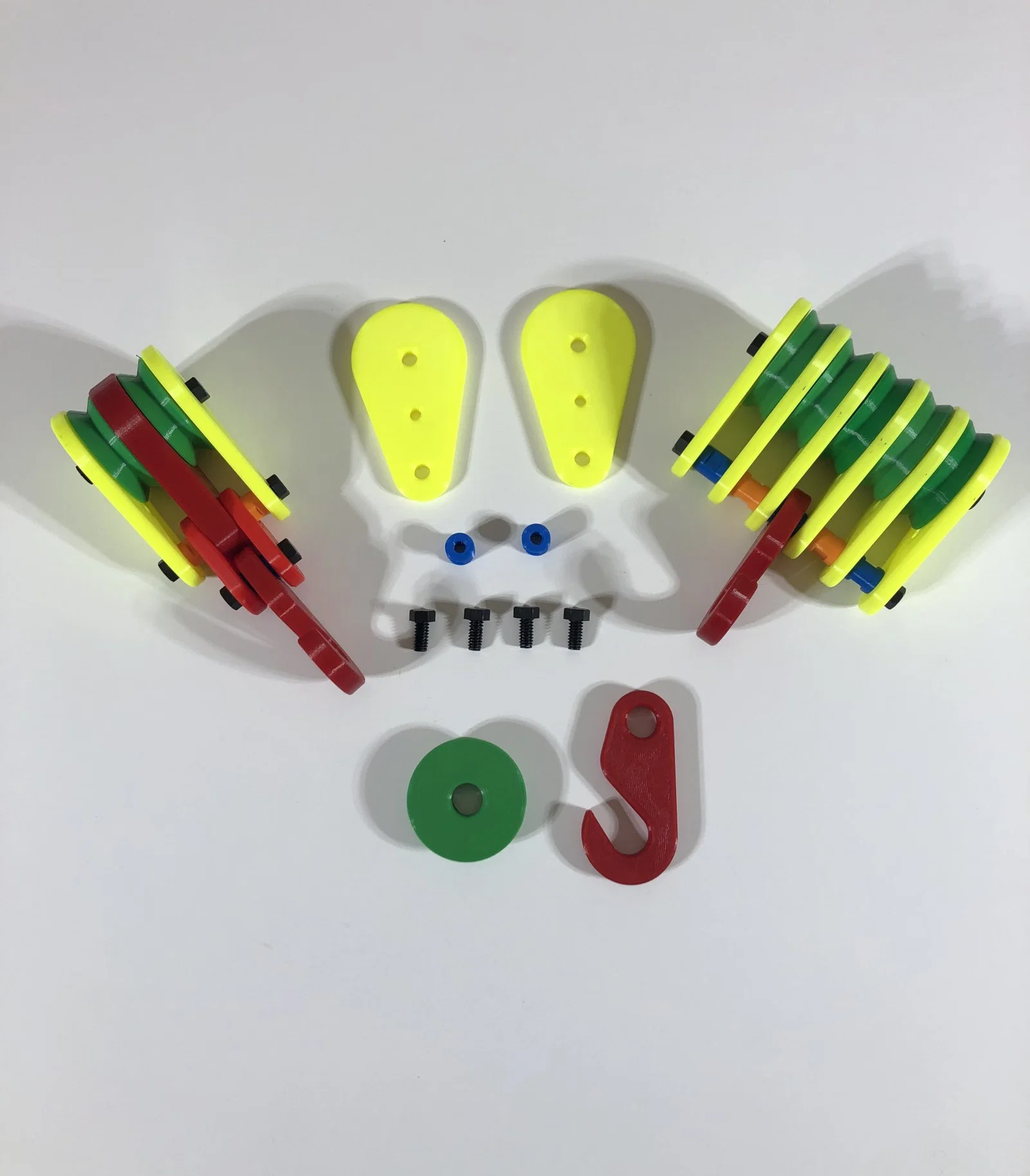

Hệ thống "building blocks" có ba thành phần chính:

1. Các khối in 3D mà tui thấy là tốt nhất khi in bằng cài đặt "0.15mm Quality" trong PrusaSlicer. Điều này tạo ra các lỗ ren chấp nhận được cho bu lông ¼"-20. Nhựa PLA thông thường là vật liệu mà tui sử dụng và nó đã đáp ứng đủ nhu cầu của tui. Để có độ bền, tui sử dụng 4 lớp vỏ và 10% độ đặc ruột kiểu gyroid với 5 lớp trên và dưới.

2. Bu lông và đai ốc nhựa ¼"-20 từ McMaster-Carr. Mặc dù bất kỳ bu lông ¼"-20 nào cũng hoạt động, nhưng loại nhựa từ McMaster-Carr hoạt động tốt và là lựa chọn rẻ nhất mà tui tìm được.

3. Các tấm ván MDF có chiều rộng 1 inch, dày 7/32 inch hoặc ½ inch và chiều dài thay đổi. Không may, tất cả các vật liệu cỡ ¼ inch như ván ép và MDF đều có độ dày 7/32 inch. Đây không phải là vấn đề lớn nhất vì vòng đệm 1/32 inch hoạt động "ổn" khi căn chỉnh các bộ phận nhưng việc tiếp cận vật liệu cỡ ¼ inch thực tế sẽ tốt hơn. Các tấm ván có lỗ khoan đường kính 9/32 inch trên đường giữa, cách mép nửa inch và cách nhau 1 inch. Cứ mỗi 1 inch chiều dài, mỗi tấm ván sẽ có một lỗ. Các tấm ván có thể được in 3D nhưng chi phí thời gian có vẻ quá nhiều. Một bộ gá để khoan lỗ trên các tấm ván sẽ được phát hành như một dự án riêng. Cưa các tấm MDF trên cưa bàn thành các dải có chiều rộng 127/128 inch đã hoạt động tốt với tui.

Một cuốn sách nhỏ được bao gồm, trình bày các sơ đồ về cách các bộ phận khớp với nhau.
