Bảng đế Clickfinity Gridfinity không nam châm, tương thích toàn cầu

Clickplate là một bảng nền Gridfinity không sử dụng nam châm. Thay vào đó, nó giữ các thùng với bốn cánh tay nhỏ mỗi ô. Độ bám rất mạnh, vì các đường lớp liên kết với nhau.

Đây là một video về nó trong hành động.

Đây là các thùng kinh tế.

Bản remix này có các lỗ vít và các phần mở rộng chéo, cho phép bạn tạo ra một lưới lớn bằng cách kết nối nhiều lưới nhỏ hơn: Tôi thích gọi nó là Clickfinity!

Công lao thuộc về người sáng tạo gốc, jerrymk.

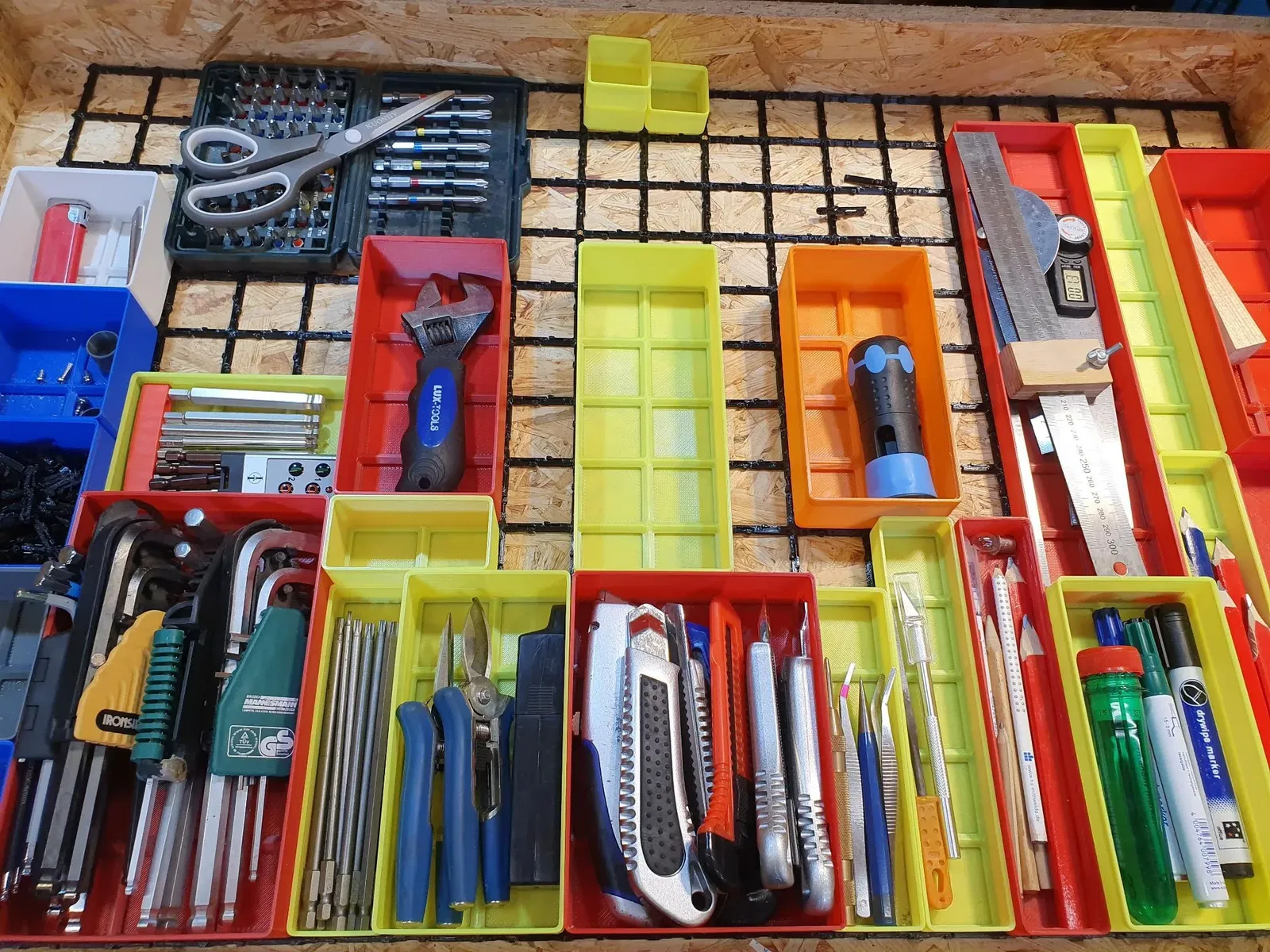

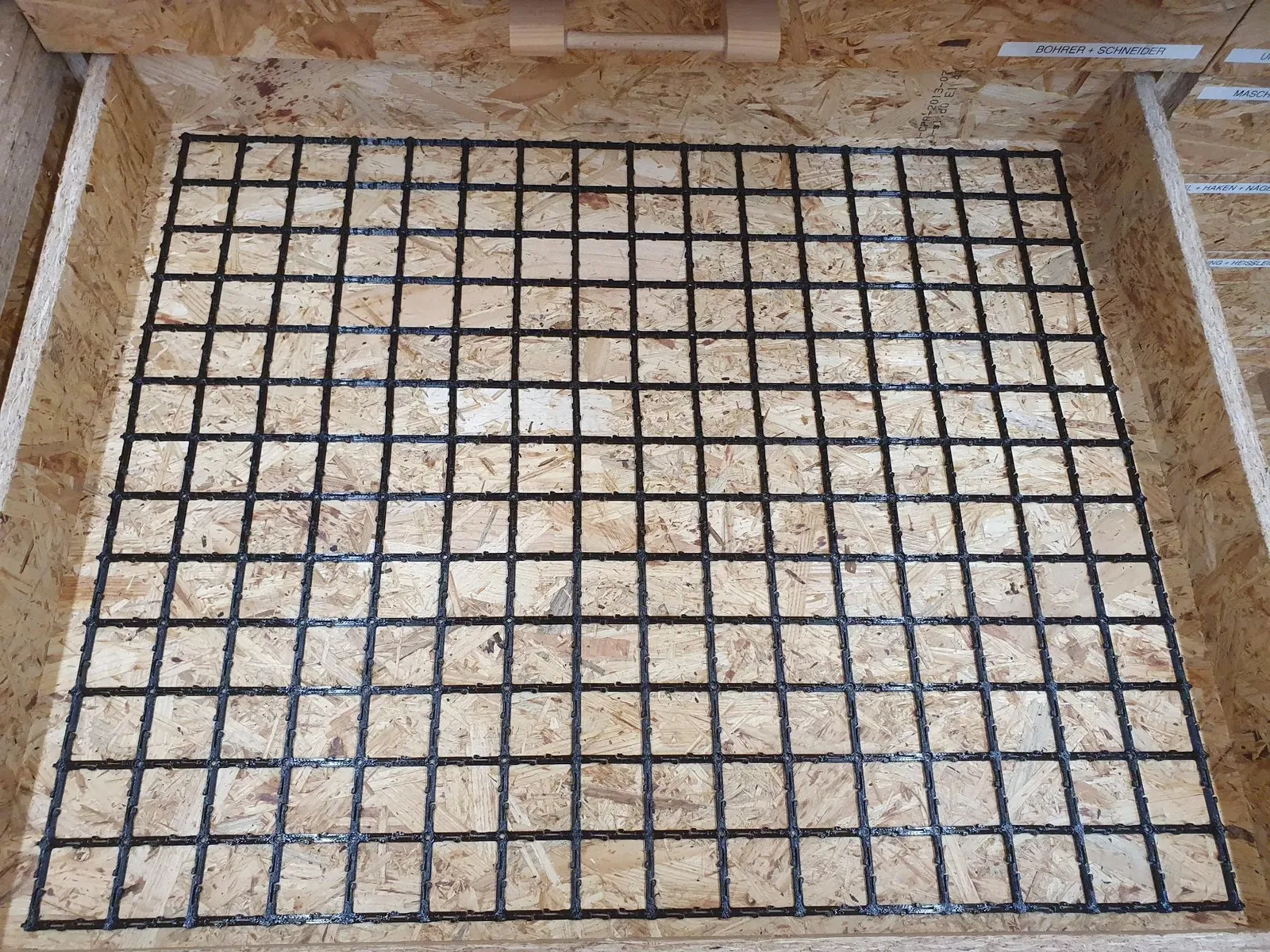

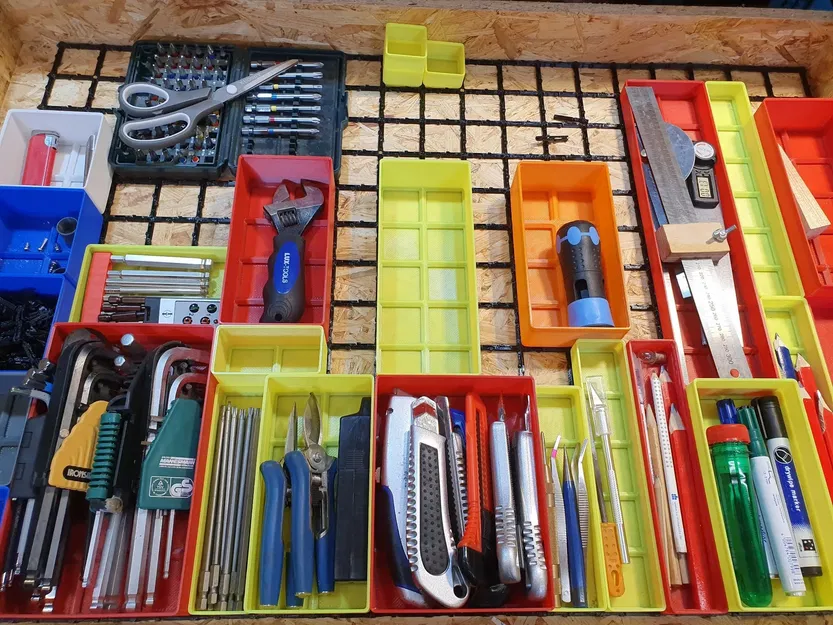

Lưới 16x13 được trình diễn trong các bức ảnh sẽ yêu cầu 1.664 nam châm, và tôi có 10 ngăn kéo như thế này. Như bạn thấy, Clickplates giúp tôi tiết kiệm một khoản tiền lớn!

Sử dụng vật liệu

Ví dụ, bảng nền Gridfinity 7x7 nhẹ cần 120g vật liệu, trong khi phiên bản này chỉ cần 55g, tương tự như khung Gridfinity cơ bản.

Cơ bản lắp ráp

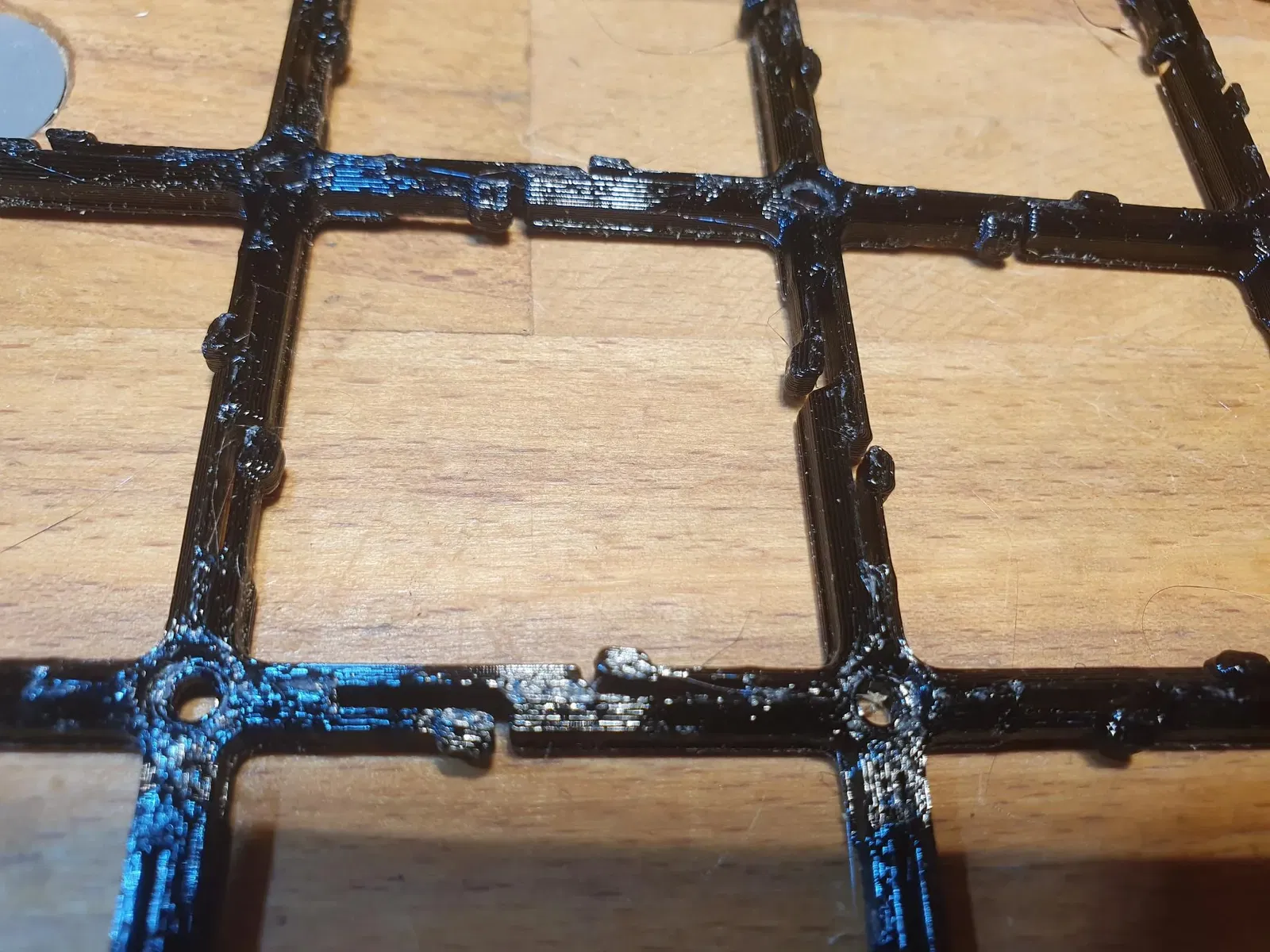

Tất cả các lưới có các đầu nối M ở hai bên và các đầu nối W ở trên cùng và dưới cùng, vì vậy định hướng lưới là rất quan trọng. Đây cũng là lý do tại sao có các biến thể 1x2 và 2x1, vì chúng khác nhau. 1x2 có nghĩa là 1 rộng và 2 cao.

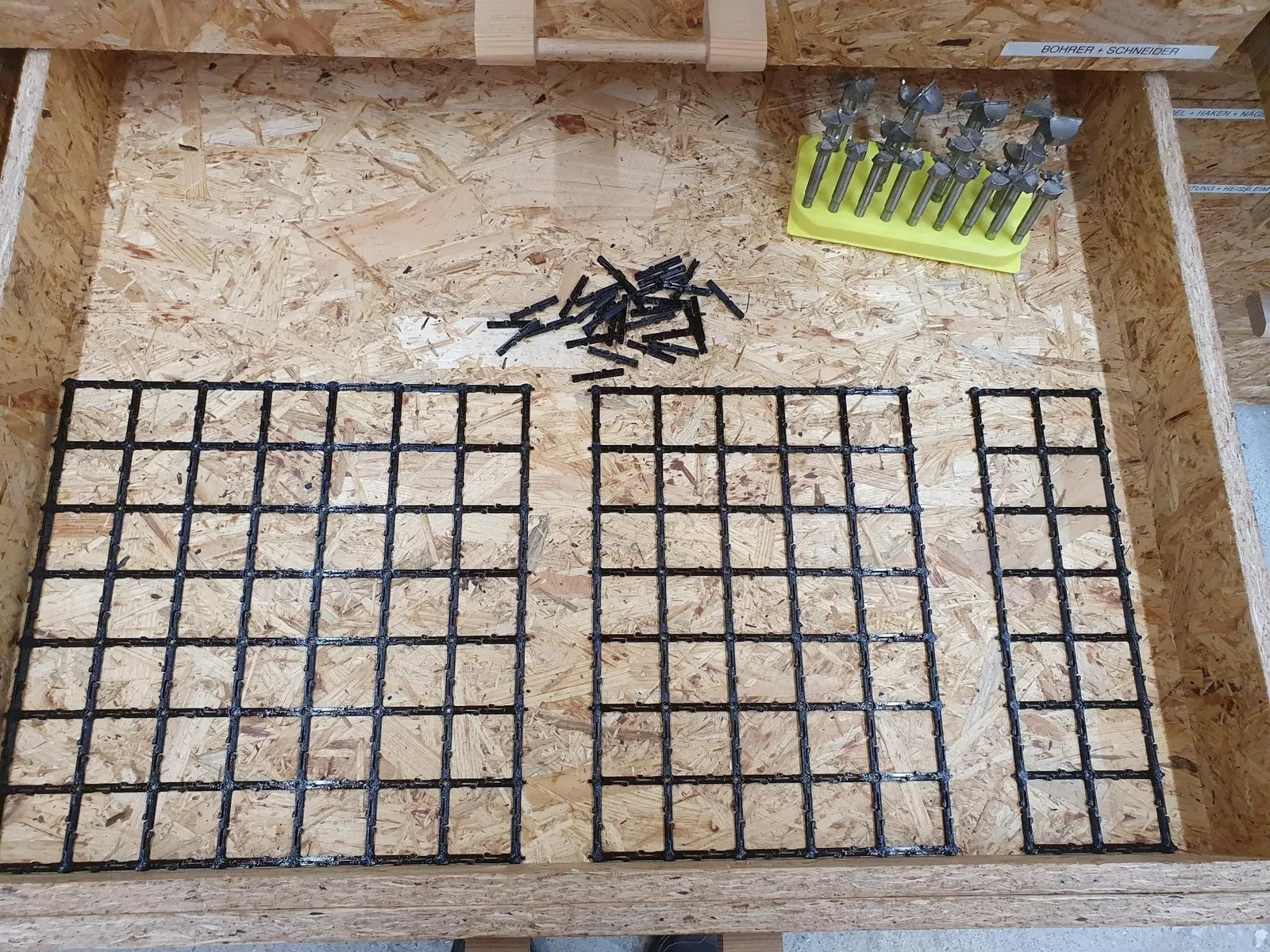

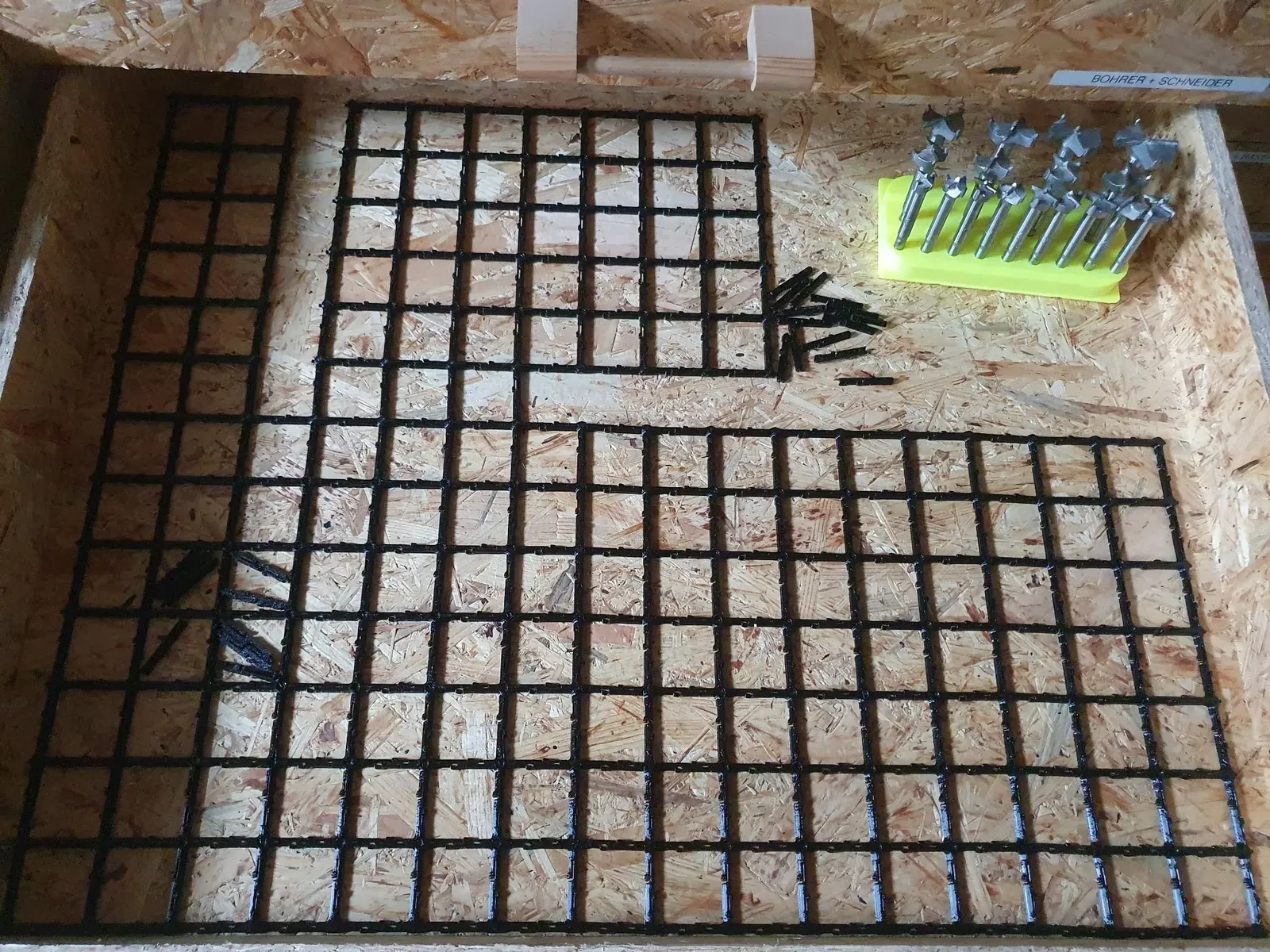

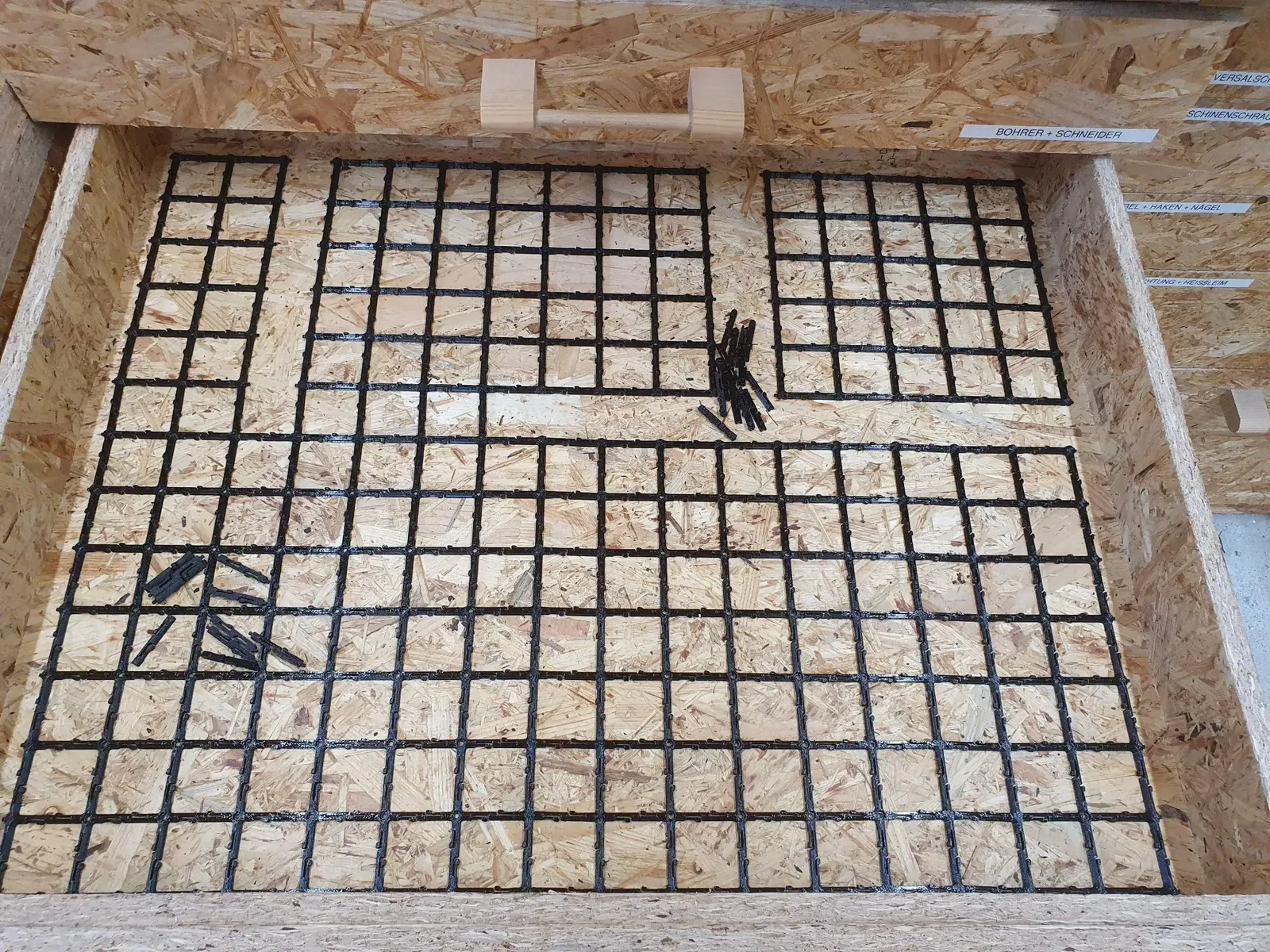

Mặc dù bạn có thể lắp ráp các lưới đầy đủ chỉ bằng các khớp nối và các trung tâm, tôi khuyên bạn nên tránh các trung tâm. Lập kế hoạch lưới của bạn theo cách chỉ cần cầu nối một khe với các khớp nối. Tham khảo các hình ảnh tôi đã cung cấp.

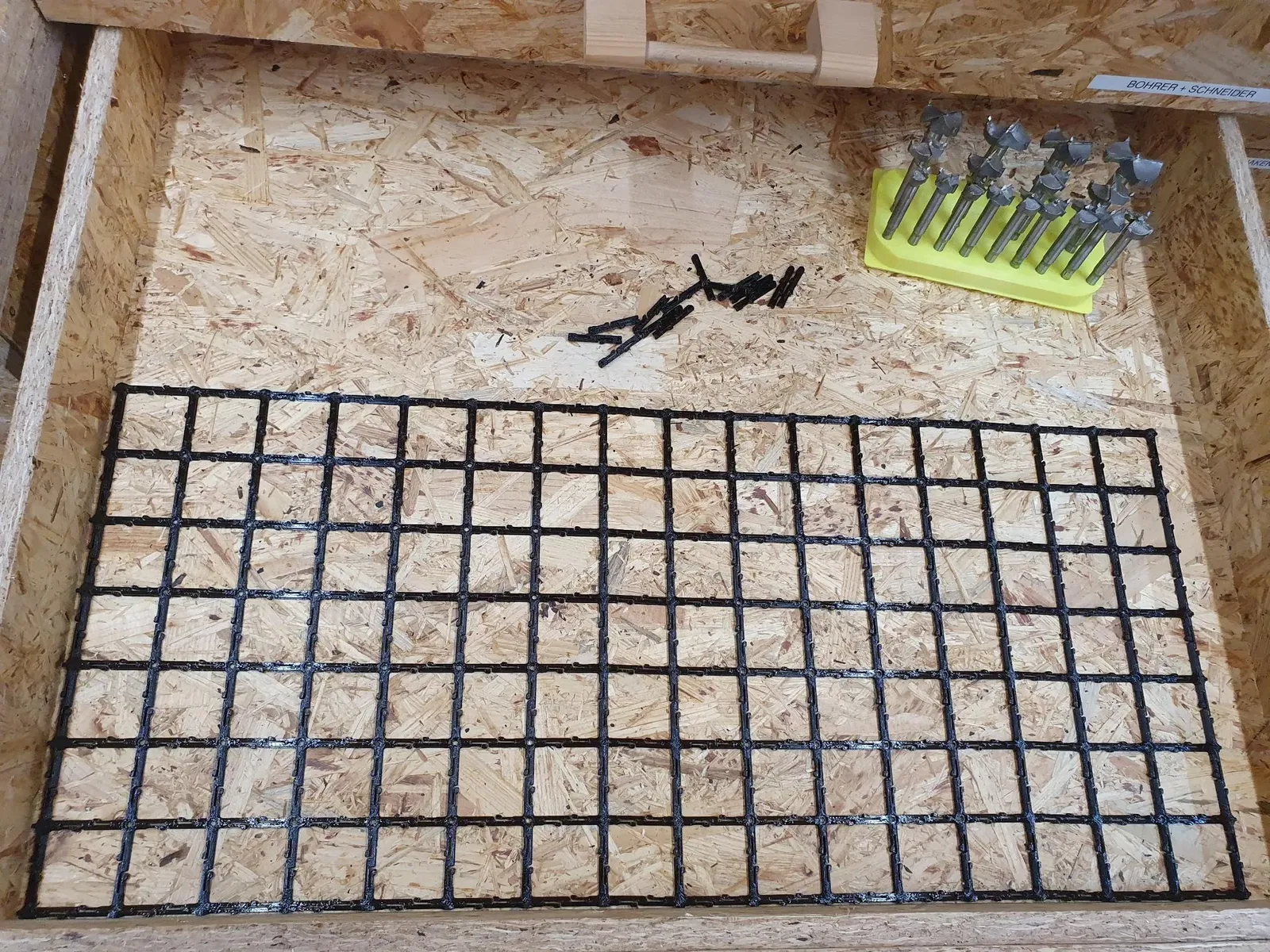

Ví dụ, nếu bạn muốn một lưới rộng 5 nhưng máy in của bạn chỉ có thể chứa 3 rộng, hãy in hai lưới rộng 2 và kết nối chúng bằng các khớp nối thay vì tạo một lưới rộng 3 và lấp đầy không gian rộng 2 còn lại bằng các khớp nối và các trung tâm. Cách tiếp cận này sẽ tạo ra một lưới ổn định hơn với các lỗ vít để giữ nó.

Ngoài ra, lưu ý rằng các biến thể 1x hoặc x1 không có lỗ vít.

Không có biến thể "bên", có nghĩa là lưới hoàn chỉnh sẽ có các mộng ở hai bên. Nếu bạn không thích điều này, bạn có thể loại bỏ chúng bằng cách sử dụng kìm. Khái niệm phía sau thiết kế này là duy trì một hệ thống mô-đun có thể được cấu hình lại thành các hình dạng khác nhau sau này.

Bảo đảm Clickplate

Clickplate rất nhẹ và mỏng, có nghĩa là chúng có thể bị cong khi bạn cố gắng lấy một thùng, đặc biệt là khi in bằng PETG. Nếu có thể, tôi khuyên bạn nên bảo đảm chúng bằng vít tự khoan M2 hoặc M2.5. Tôi cũng đã thành công với keo nóng và một nền tảng bằng bìa cứng.

Nếu những phương pháp này không được ưa chuộng, hãy xem xét việc đặt các thùng nặng hơn ở hai bên để cung cấp thêm trọng lượng.

Cài đặt In (QUAN TRỌNG!)

• In với PETG, ABS, ASA hoặc Nylon. Không sử dụng PLA hoặc PLA+ vì những vật liệu này sẽ bị biến dạng dưới tải trọng liên tục, khiến lưới mất độ bám theo thời gian.
• Sử dụng đầu phun 0.4mm cho các mộng chính xác. Nếu bạn sử dụng đầu phun lớn hơn, các kết nối có thể sẽ không hoạt động! Tin tôi đi, tôi đã học được điều này theo cách khó khăn.
• Đặt 2 lớp tường, 15%-30% độ đặc, 1 lớp dưới cùng và 2 lớp trên cùng.
• Đặt độ mở rộng ngang của lớp đầu tiên là -0.2mm. Điều này bù đắp cho sự nén của lớp đầu tiên, điều này rất quan trọng để các mộng vừa khít. Ngay cả khi bạn không có sự nén, điều này cũng không gây hại.
• Nếu bạn không thường xuyên in với PETG, hãy làm khô nó và bắt đầu các bản in thử nghiệm đầu tiên của bạn ở khoảng 50mm/s, với 20mm/s cho lớp đầu tiên.
• Bắt đầu bằng cách in thử nghiệm 4 hub và 2 của mỗi kết nối. Bạn nên có thể lắp ráp thành một hình vuông. Các kết nối nên khớp với nhau bằng một chút lực ngón tay và không nên cần dụng cụ như búa. Âm thanh "click" thỏa mãn cho thấy một khớp vừa vặn.
• Các kết nối cần ngồi chặt để chúng không rơi ra khi bạn di chuyển hình vuông hoặc đặt nó vào đáy của một thùng.
• Bạn cũng nên có thể tháo rời hình vuông mà không làm hỏng nó.
• Nếu khớp quá lỏng, hãy tăng tỷ lệ dòng lên 5% và thử lại. Nếu nó quá chặt, hãy giảm nó xuống 5%.
