CLICKbase: Đế Gridfinity Khớp Nối Không Nam Châm - Cạnh Bằng Phẳng, Mở Rộng Dễ Dàng, Rất Cứng Cáp

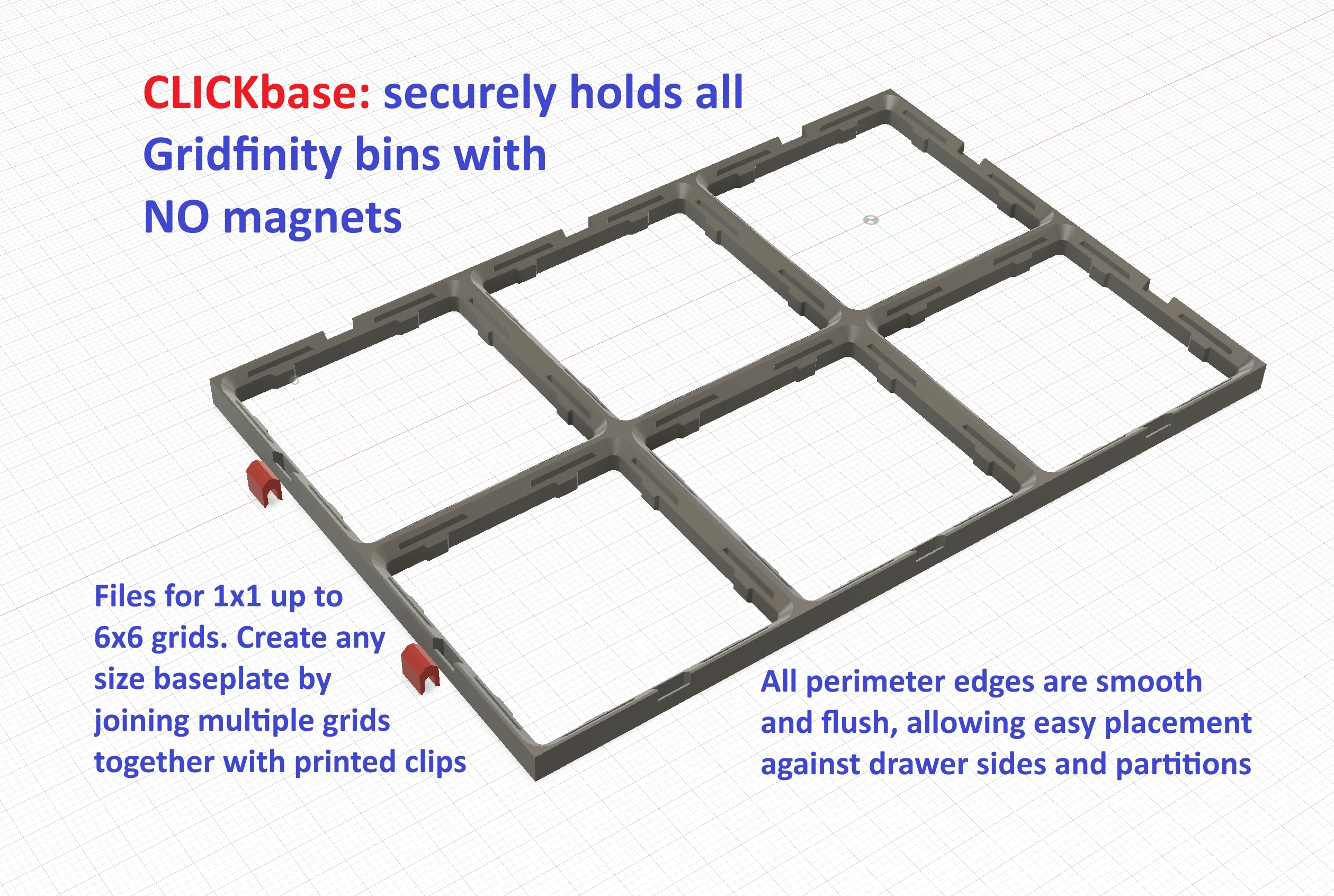

CLICKbase, giống như thiết kế Clickfinity mà nó phát triển, là một đế Gridfinity có khớp nối, giữ tất cả các khay tương thích Gridfinity một cách chắc chắn mà không cần dùng nam châm. Điểm khác biệt đáng kể nhất so với Clickfinity (và các bản sửa đổi khác của nó) là tất cả các kích thước lưới (từ 1x1 đến 6x6) khi in ra đều có các cạnh nhẵn, bằng phẳng trên toàn bộ chu vi của chúng.

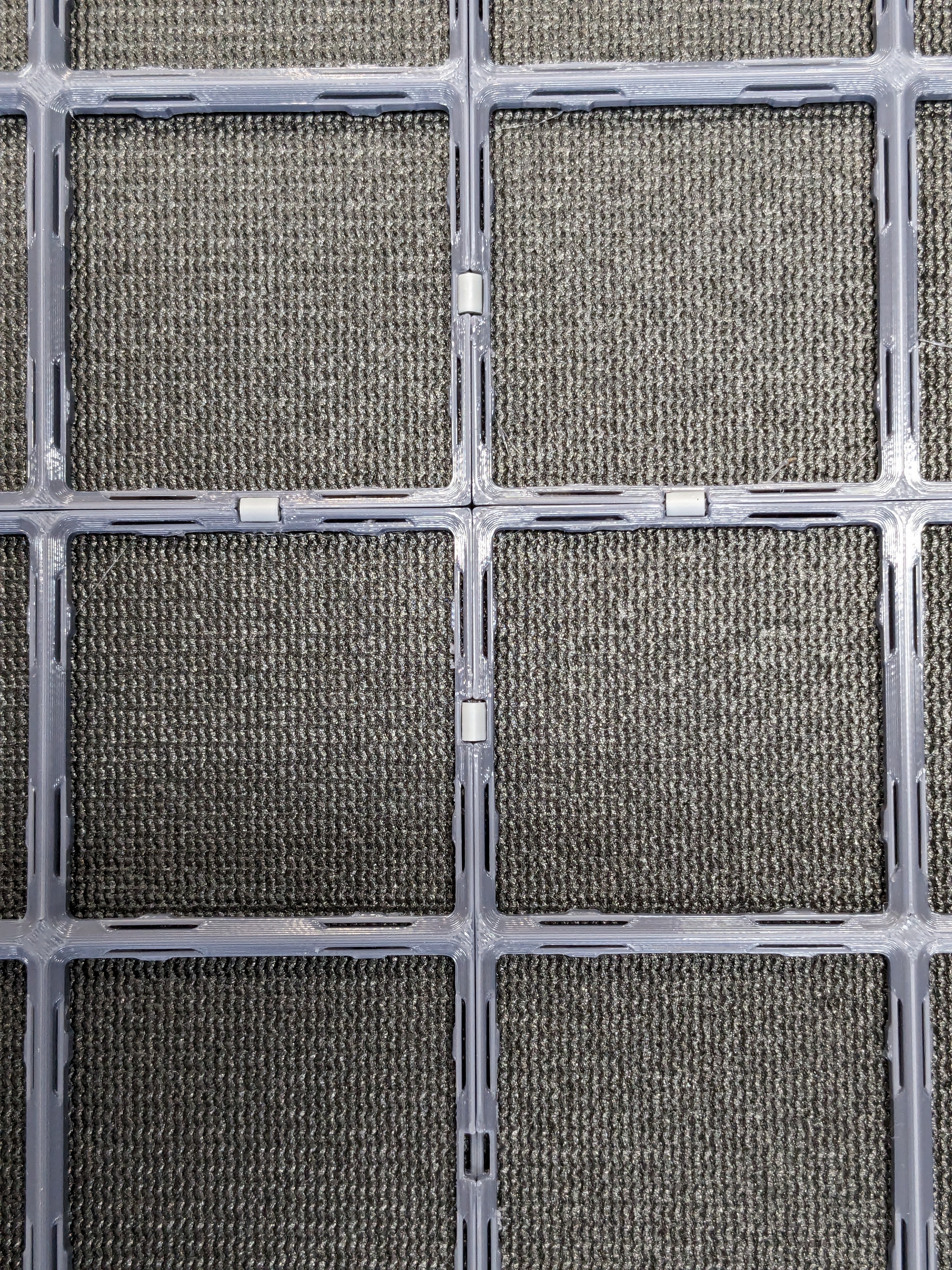

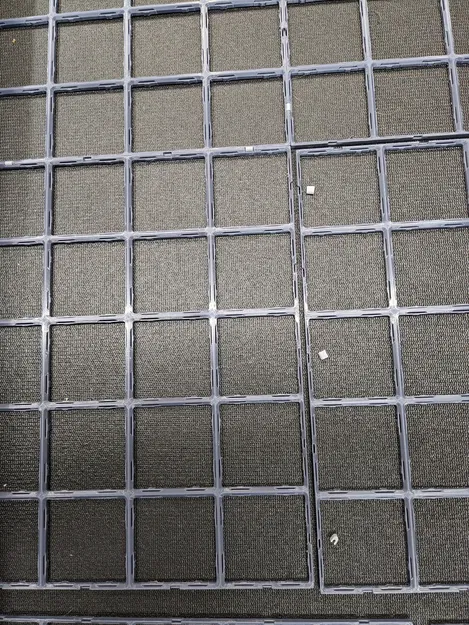

Tệp tin được cung cấp cho các kích thước đế từ 1x1 đến 6x6. Việc mở rộng lên bất kỳ kích thước lưới mong muốn nào được thực hiện bằng cách ghép nối nhiều đế lại với nhau bằng các kẹp in nhỏ (tệp tin CLICK_Clip). Kẹp dễ dàng lắp vào hoặc tháo ra (có thể cần nhíp hỗ trợ), cho phép kích thước đế cuối cùng không giới hạn và dễ dàng cấu hình lại nếu cần. Chỉ cần 2 hoặc 3 kẹp, một ở mỗi đầu của đế (và có thể một ở giữa) là đủ để ghép nối các đế lại với nhau một cách chắc chắn. Việc này đòi hỏi lực ấn mạnh để kẹp khớp hoàn toàn vào các khe - tôi thường dùng một vật cùn như cán tua vít hoặc (thường xuyên) là góc dưới của khay.

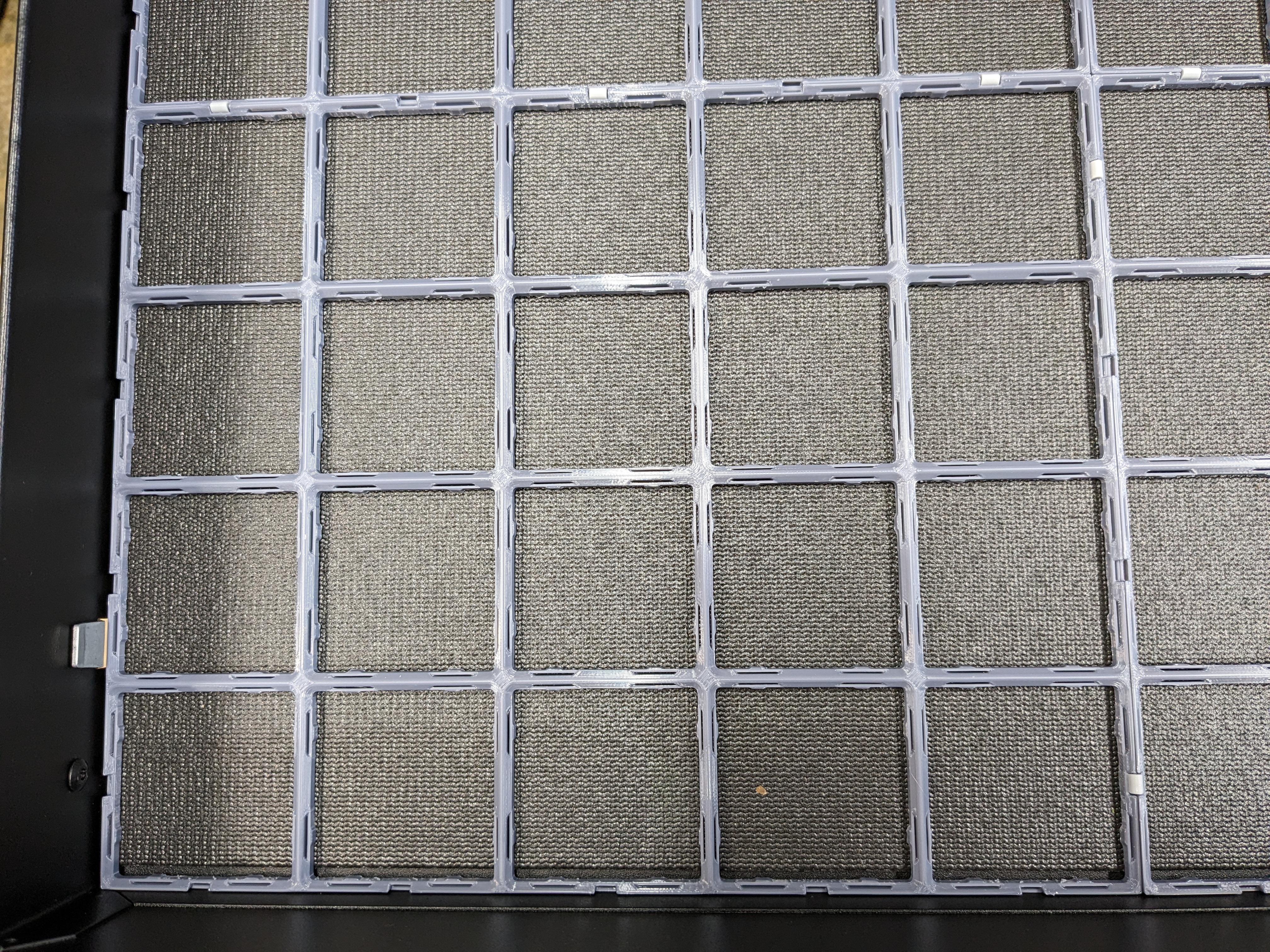

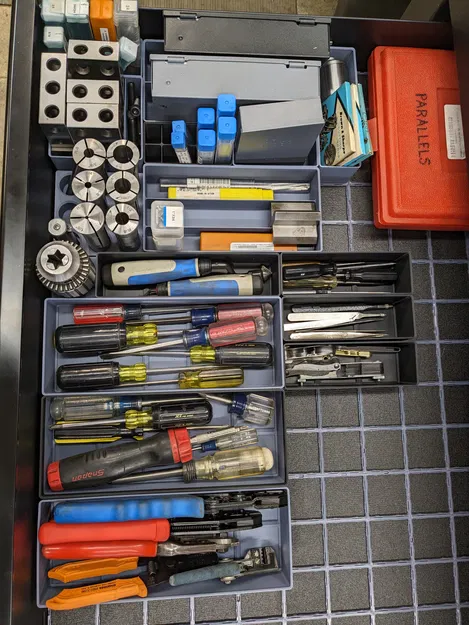

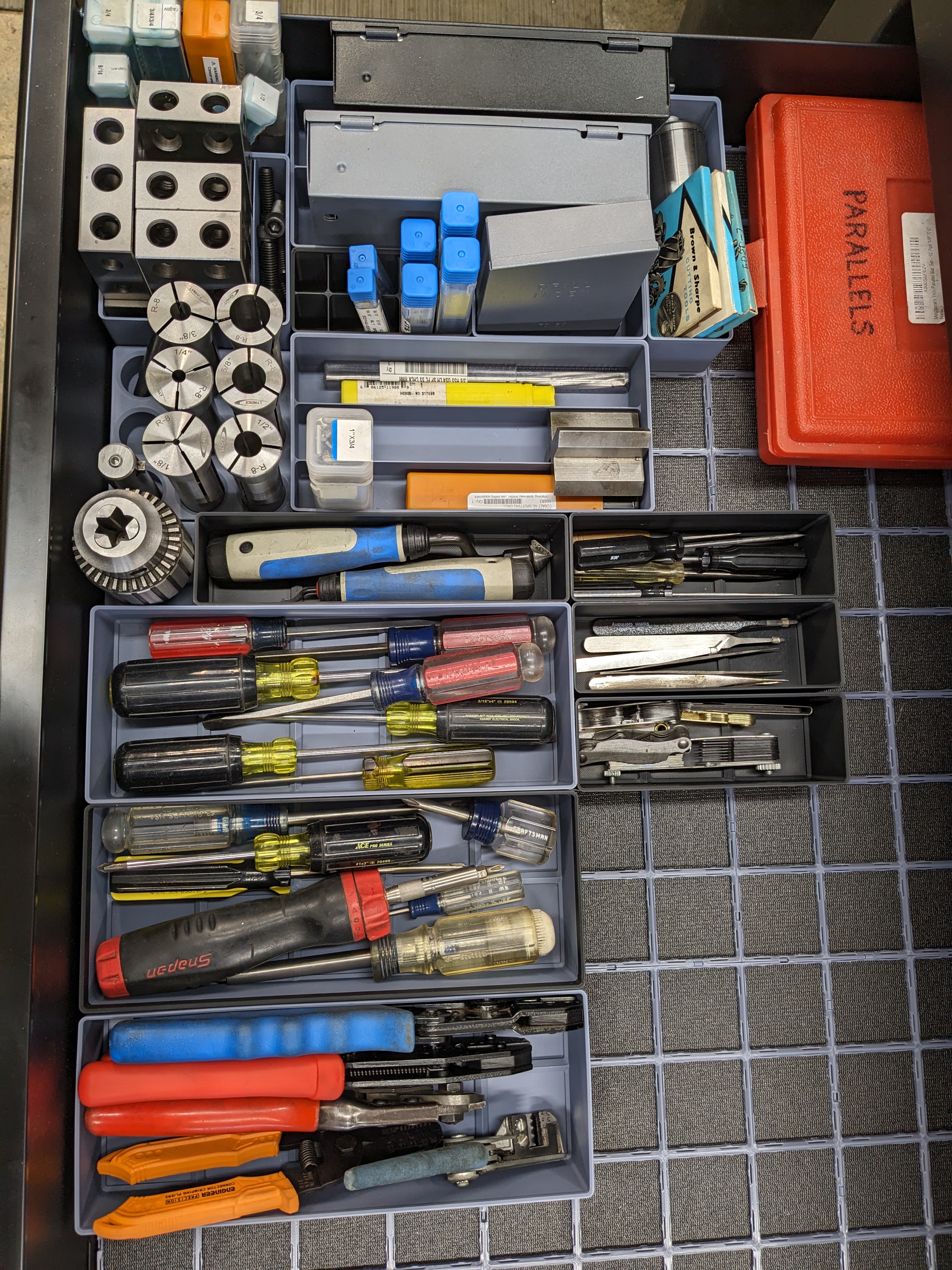

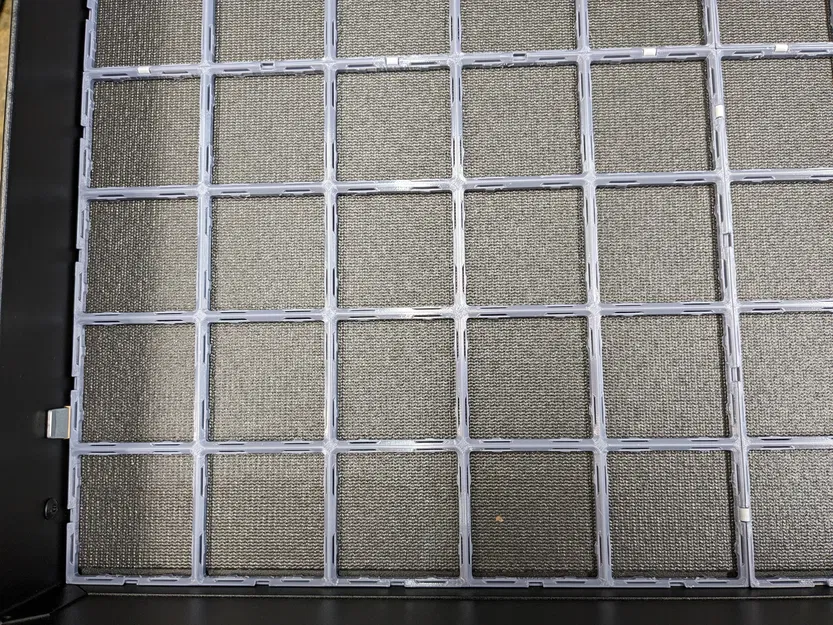

Thiết kế này không có lỗ vít, và tôi chưa thấy chúng cần thiết. Bản thân các lưới khá cứng, và nếu muốn chúng không bị trượt trên bề mặt, bạn có thể dùng các miếng băng dính nhỏ (như những miếng này) sẽ rất hiệu quả. Tôi còn không dùng đến chúng, vì ngăn kéo dụng cụ của tôi (như nhiều ngăn kéo khác) được lót bằng một tấm thảm chống trượt mỏng bằng cao su, và các đế giữ nguyên vị trí trên đó rất tốt.

Gợi ý in ấn

(CẬP NHẬT 29/5/25: Một số người dùng Orca Slicer đã báo cáo các vấn đề khi in, trong đó các chi tiết nhỏ nhất bị lỗi đùn nhựa - xem chuỗi bình luận bắt đầu bởi @BTHRE3D. Bastian đã tìm ra giải pháp cho vấn đề này; hãy xem phản hồi của anh ấy nếu bạn gặp phải sự cố này).

Tôi đã in tất cả các mẫu của mình bằng đầu phun 0.4mm và chiều cao lớp 0.2mm. Do hình học rất nhỏ của cơ chế giữ khay, các khe nối chu vi và các kẹp, tôi nghi ngờ rằng thiết kế này sẽ không in tốt với đầu phun lớn hơn. Nếu bạn in thành công thiết kế này với đầu phun lớn hơn, vui lòng đăng bài làm và bình luận. CHỈNH SỬA (2/10/24): Trong phần Bình luận, Bunnywinkles báo cáo đã in thành công với đầu phun 0.6mm - TUYỆT VỜI!

Như đã lưu ý trong thiết kế Clickfinity gốc, bạn nên in các đế này bằng vật liệu khác ngoài PLA (hoặc PLA+). Đó là vì cơ chế lò xo (tạo chức năng khớp nối) sẽ mất lực đàn hồi theo thời gian do hiện tượng 'chảy' của vật liệu PLA dưới tải trọng liên tục. Điều này sẽ làm giảm vĩnh viễn lực giữ sau khi một khay được đặt vào trong một thời gian dài. PETG, ABS, ASA hoặc Nylon đều là những lựa chọn vật liệu chấp nhận được.

Các kẹp nhỏ dùng để nối các đế lại với nhau không có hạn chế đó, và tôi in chúng bằng PLA+. Tôi đã in các lưới đế của mình bằng PETG với tốc độ 50mm/giây trên máy Bambu Lab X1C. Ở tốc độ in nhanh hơn, kết quả của tôi không được như mong đợi.

Các tệp tin

( CẬP NHẬT 18/2/25: theo yêu cầu, các tệp tin cho kích thước lưới lớn hơn hiện đã có sẵn, lên đến 8x8, chỉ với kích thước lưới tiêu chuẩn 42mm. Các tệp tin nằm trong một tệp .zip duy nhất 'Click42_LargeGrids' trong mục “Other Files”)

( CẬP NHẬT 9/2/25: theo yêu cầu, các tệp tin .3MF cho đế có kích thước lưới 50mm (không tiêu chuẩn) đã được tải lên trong một tệp .zip duy nhất trong mục “Other Files”)

( CẬP NHẬT 6/1/25: theo yêu cầu, các tệp tin STEP cho tất cả các kích thước lưới hiện đã có trong một tệp .zip trong mục “Other Files”)

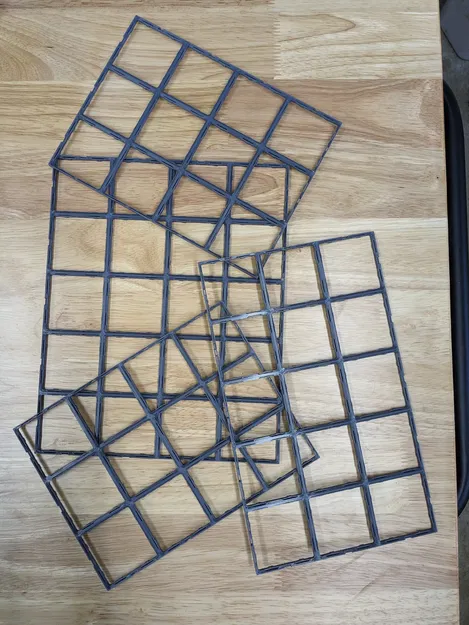

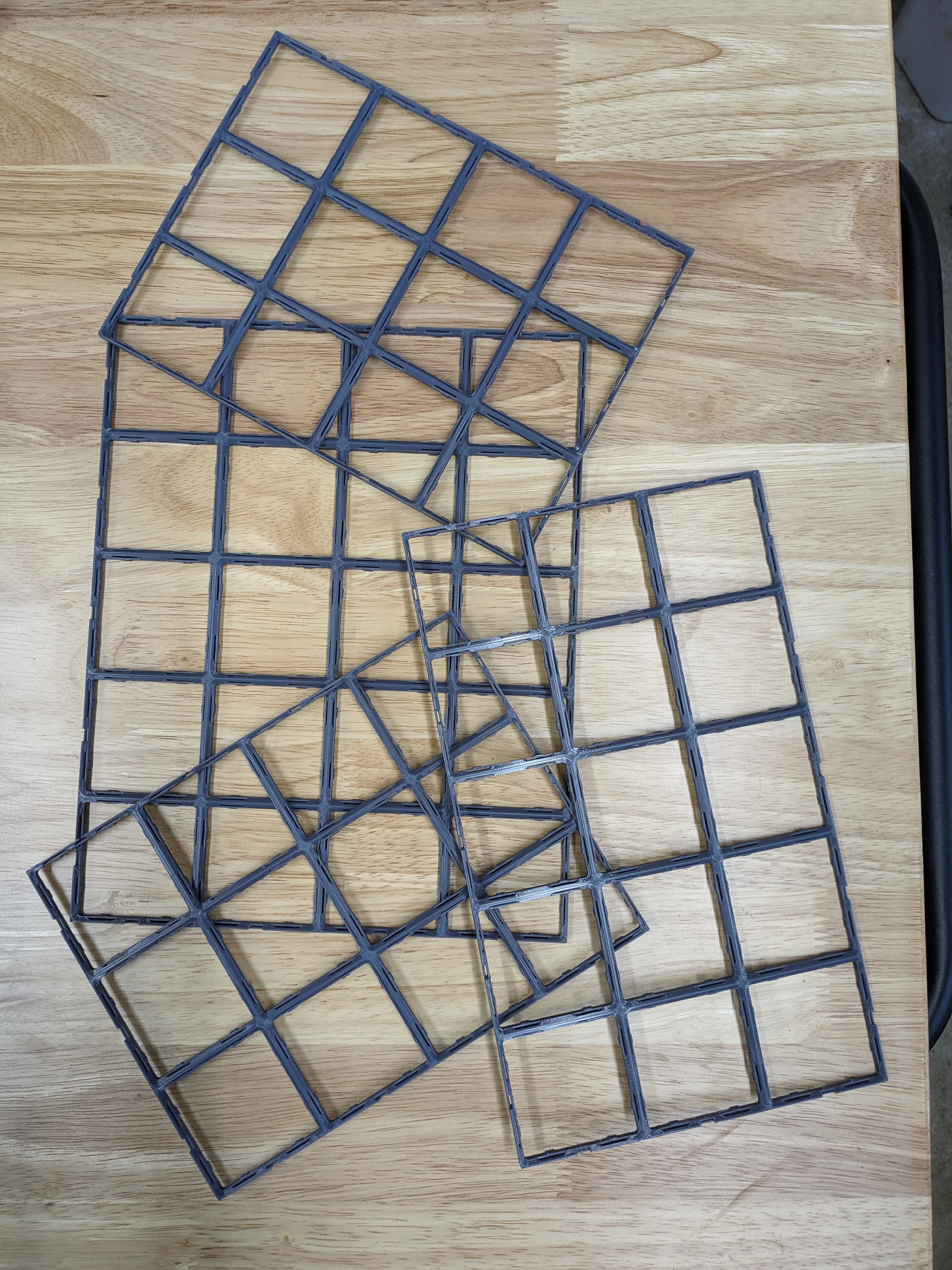

Các tệp tin được cung cấp cho lưới 1x1 đến 6x6; tên tệp tin bao gồm kích thước. Số '42' trong tên tệp tin mô tả kích thước từng lưới là 42mm (tiêu chuẩn Gridfinity).

Vì nhiều lý do, tôi tự làm các lưới của mình với kích thước đơn vị (không tiêu chuẩn) là 50mm - nó phù hợp với nhu cầu lưu trữ của tôi hơn, và do đó tôi đã bao gồm kích thước đơn vị trong tên tệp tin để tôi có thể sắp xếp các tệp của mình. À, và đó là lý do tại sao tỷ lệ ảnh có thể trông không 'vừa khớp' lắm, vì chúng là ảnh của các lưới 50mm của tôi :)

Tôi không muốn bắt đầu một cuộc thảo luận về tiêu chuẩn, nhưng nếu có sự quan tâm đến các tệp tin 50mm, tôi rất sẵn lòng đăng chúng lên - hãy cho tôi biết trong phần bình luận nếu bạn muốn tôi đăng chúng lên. Chỉ cần lưu ý rằng điều này có nghĩa là bạn cần tự tạo tất cả các khay của mình, vì hầu hết mọi thứ được chia sẻ trực tuyến đều dành cho kích thước tiêu chuẩn 42mm. Điều đó không là gánh nặng đối với tôi nhờ có Plugin GridfinityGenerator của Fusion 360 tuyệt vời của Lev Mishin (cảm ơn vì plugin xuất sắc đó!).
