Vỏ chống âm cho máy in 3D Bambu P1P
Một công việc đang tiến hành bao vây cho Bambu P1P bao gồm các khe cho các tấm xốp hấp thụ âm thanh.
Mô tả

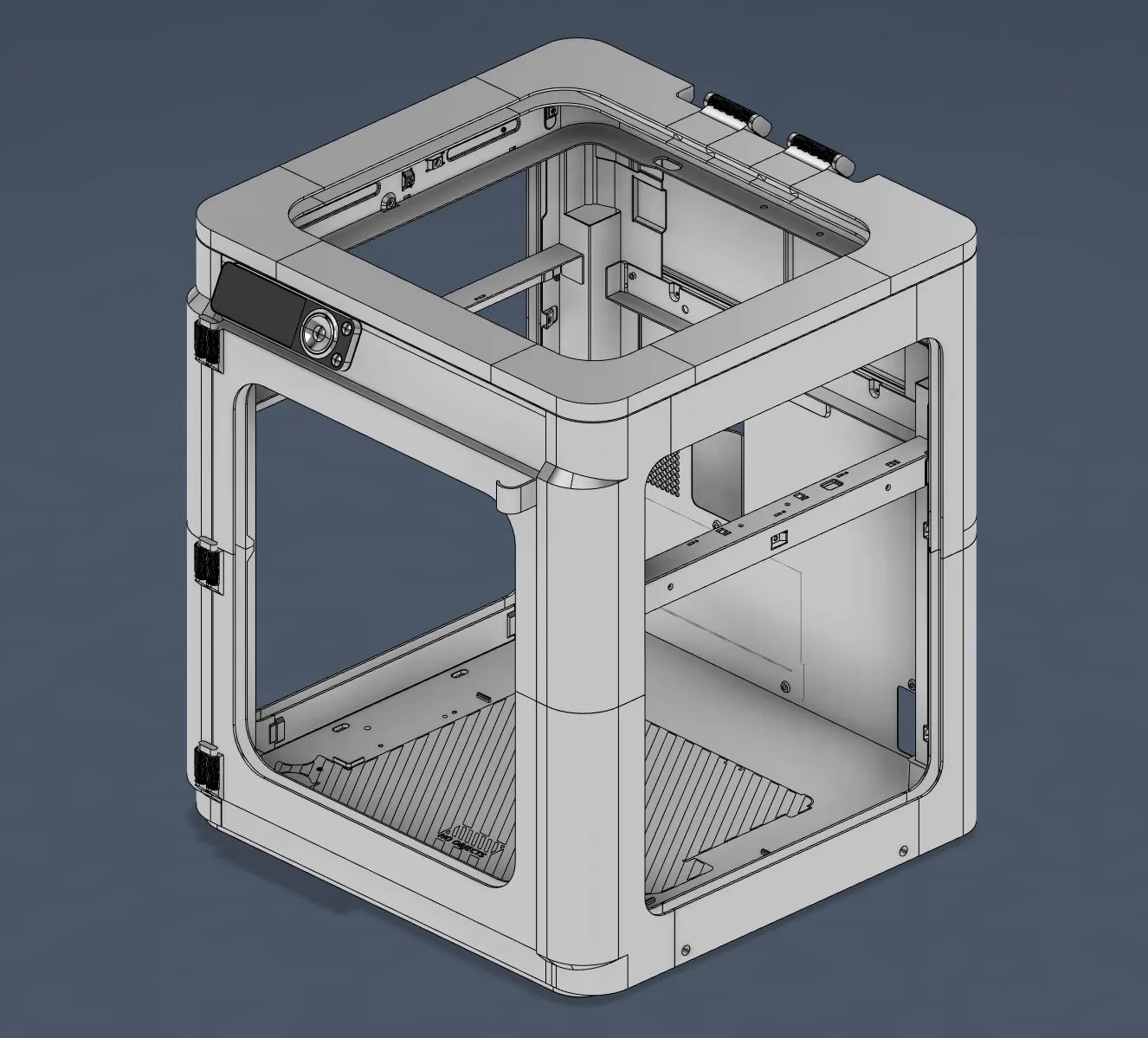

Khung P1P này bao gồm các khe cho các tấm âm thanh kích thước 16in x 12in x 3/8in để giảm âm thanh và cung cấp một cách tiết kiệm để bao bọc P1P. Được thiết kế để rẻ - không có các thiết bị gắn kết đắt tiền, acrylic, hoặc phần cứng bổ sung nào ngoài các nam châm nhỏ và bọt đã đề cập.

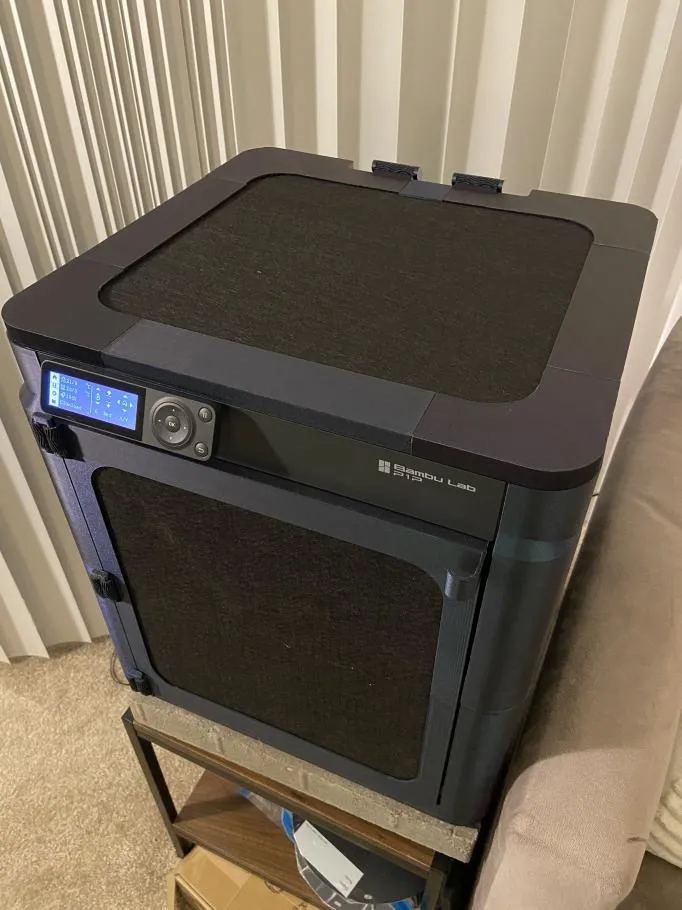

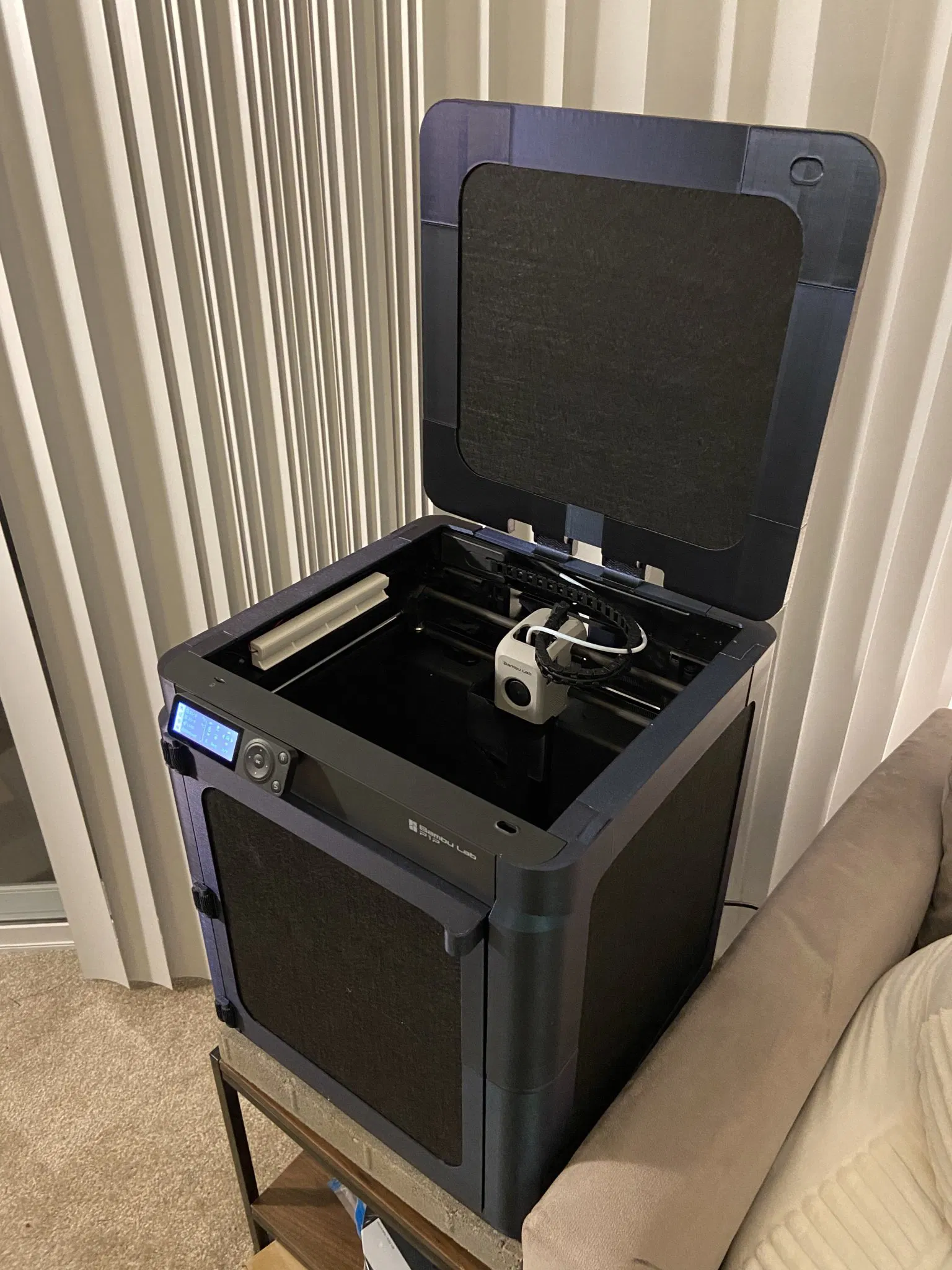

Cập nhật V0.4 “Nắp”: Phiên bản làm việc đầu tiên của nắp hiện đã có sẵn! Cuối cùng! Cập nhật này bao gồm các tệp lắp ráp nắp cũng như các cập nhật nhỏ cho các cánh cửa và các mảnh ở giữa trên để dễ in! Lưu ý rằng nắp khó in hơn - tôi sẽ cung cấp hướng dẫn chi tiết hơn cho nó trong những tuần tới.
Cập nhật V0.4.1: Cập nhật các tấm sau để dài hơn một chút và có nhiều chốt hơn để giữ chắc chắn hơn. Tôi sẽ in những cái này để thử nghiệm sớm.
Cập nhật V0.4.2: Cập nhật các cột trên phía sau để bao gồm các rãnh cho khoảng trống của vít - có các vít được cài sẵn ở phía sau khung mà sẽ cản trở nếu không có các rãnh bổ sung này.
Ghi chú lắp ráp:
Khung chính:

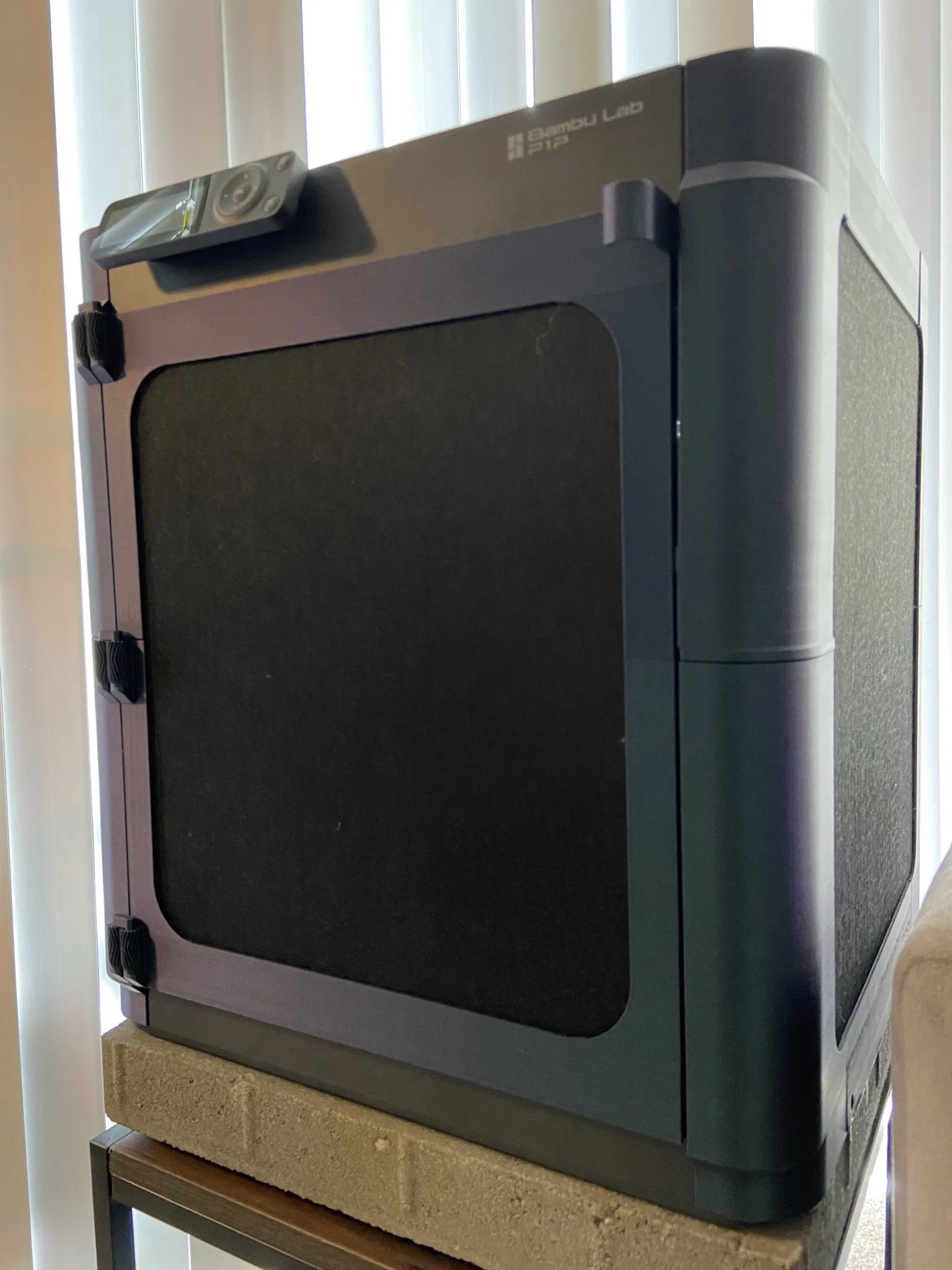

- Các bộ phận của cánh cửa vừa vặn với giường in, hãy cẩn thận khi định vị chúng.
- Gắn một nam châm nhỏ 3mm vào cánh cửa phía sau tay cầm được khuyến nghị như một cách để giữ cánh cửa đóng.
- Tấm bọt của cánh cửa sẽ cần được cắt để vừa vào cánh cửa. Dễ dàng thực hiện với một dao cắt hộp.

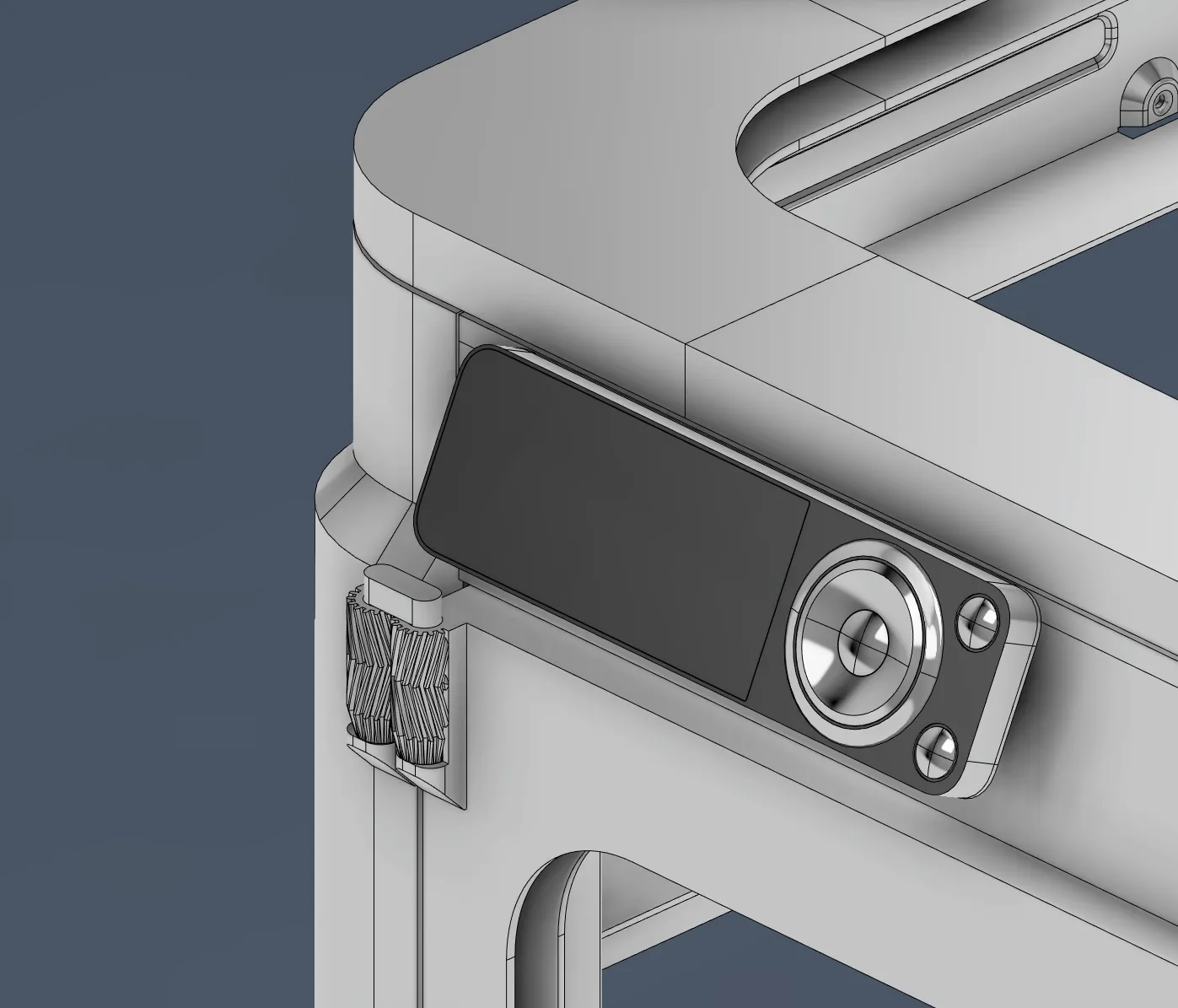

- Cột trên bên trái đầu tiên (giữ bản lề cửa trên) cần có giá đỡ - đặt cài đặt giá đỡ ở 0 độ và tạo ra.
Nắp:
- Tôi khuyên bạn nên in các mảnh góc trước của nắp hướng lên trên (các góc ngoài dễ thấy nhất hướng lên) sử dụng giá đỡ cây. Điều này không tối ưu về mặt nhựa nhưng đảm bảo rằng góc ngoài cong in đẹp.
- Gắn mảnh giữa phía sau có thể cần một con ốc thứ 3 để chống lại việc biến dạng, tôi đã bao gồm một lỗ cho nó trong thiết kế. Con ốc hiện tại quá ngắn, vì vậy tôi đã sử dụng một con ốc dài hơn cùng loại mà đã được cung cấp như phụ tùng với máy in.
- Lắp ráp nắp theo thứ tự sau:
- Kết nối 3 mảnh phía trước với nhau trước.
- Kết nối các mảnh bên trái và bên phải tiếp theo.
- Trượt tấm foam vào (tấm này cần được cắt ngắn lại).
- Kết nối các mảnh góc phía sau.
- Kết nối 3 mảnh bản lề phía sau.

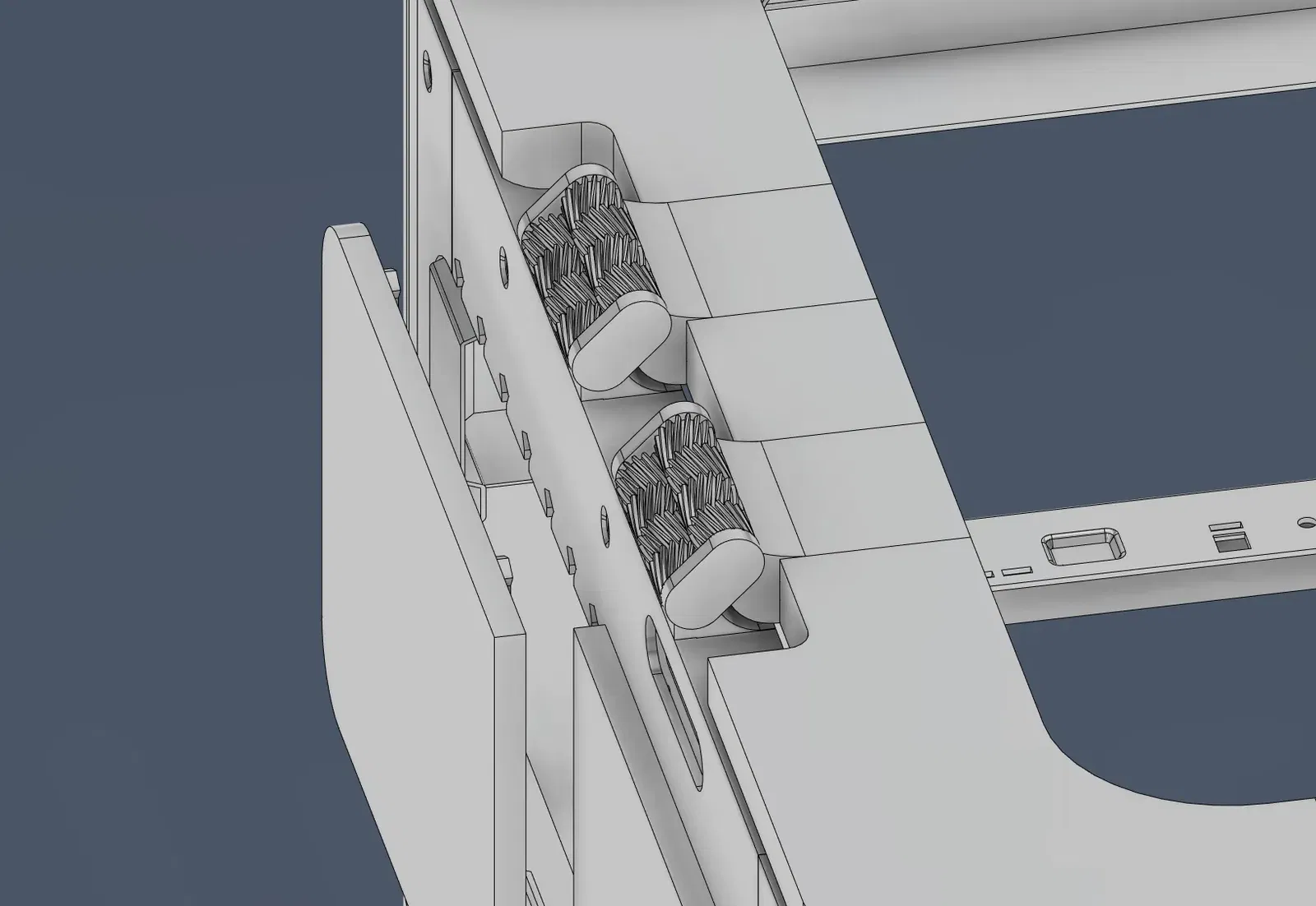

- Cuối cùng, kết nối các bánh răng bản lề nắp với các bánh răng bản lề tấm phía sau.
Cần làm:
- Tối ưu thiết kế
- Làm hướng dẫn
Vấn đề đã biết:
- Không có. Tạm thời…
Cho tôi biết nếu bạn có bất kỳ câu hỏi nào, và hãy thoải mái remix và cải thiện!
