F3D
Giá đỡ pin Anker Nano cho Pico 4/Pro 1

4 hình

Dụng Cụ Tiện Ích

Giá đỡ pin Anker Nano cho Pico 4/Pro

Tác giả cucumberworks_180399

Lượt tải
57
Lượt thích
9
Lượt coi
767
Bình luận
1

File 4 4,3 MB

  • Main_1765459720.stlSTL · 2,8 MB
  • p4pBatConnector_1765459805.stepSTEP · 320,4 KB
  • Cap_1765459826.stlSTL · 367,4 KB
  • p4pBatConnector_1765459843.stlSTL · 912,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#75936
Ngày đăng
Giấy phép
CC BY — Ghi công
Thẻ

Mô tả

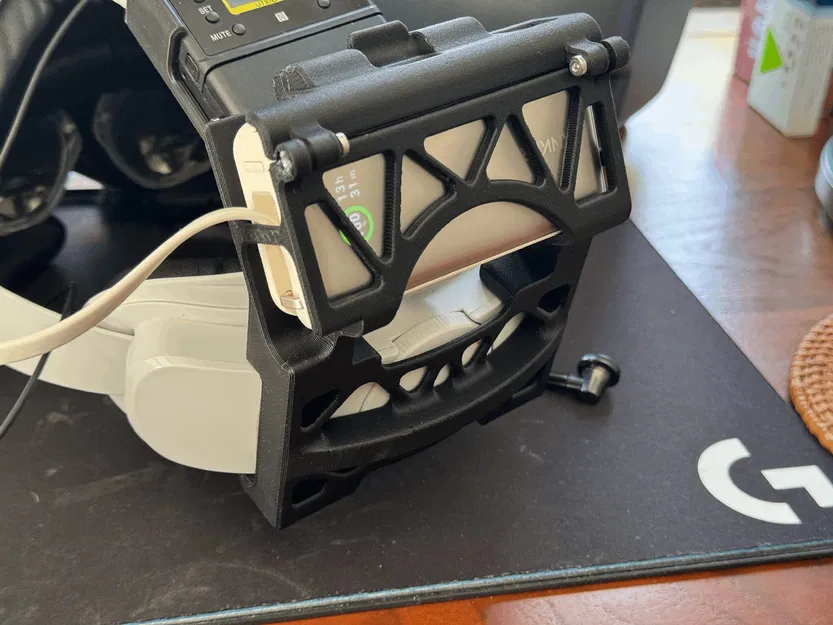

Đây là một giá đỡ pin, dùng với Anker Nano Power Bank (10.000mAh) có cáp USB-C tích hợp.

Cài đặt in đề xuất:

Đặt trên khay in ở các mặt
≥3 vòng tường
Chân đế dạng cây (Tree support)
Bản in của tôi được thực hiện trên Bambulabs A1 Mini với PLA-CF. PLA-CF là vật liệu bền và cứng cho ứng dụng này.

Thêm những thứ bạn cần:

2 ốc M3*16
2 đai ốc M3 (ưu tiên loại chống trượt)
Nam châm 4mm(D)*5mm(H) (từ 4 đến 12, 12 là dư thừa, 8 là đủ)

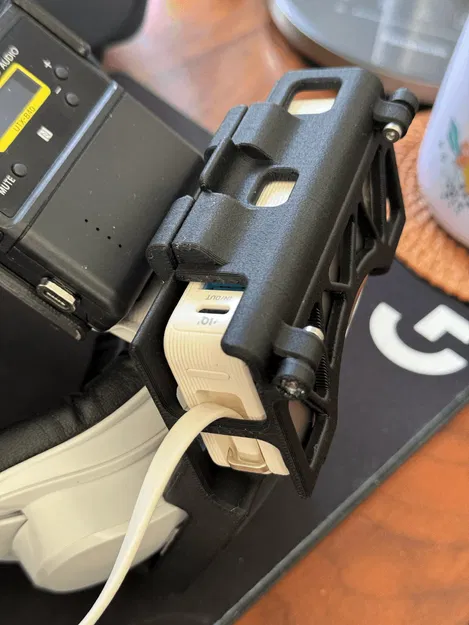

Nam châm dùng cho nắp tháo nhanh.

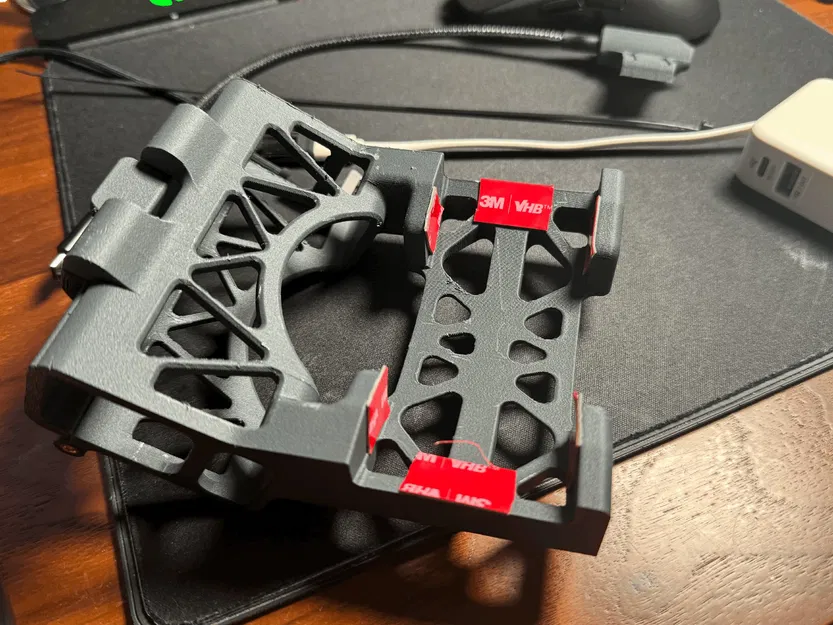

Giá đỡ dùng băng dính 3M VHB để gắn vào tai nghe. Bạn cần 6 miếng dán như hình bên dưới. Đã thử nghiệm trên Pico 4 Pro. Không đảm bảo hoạt động trên Pico 4 tiêu chuẩn vì tôi không có thiết bị để thử nghiệm.

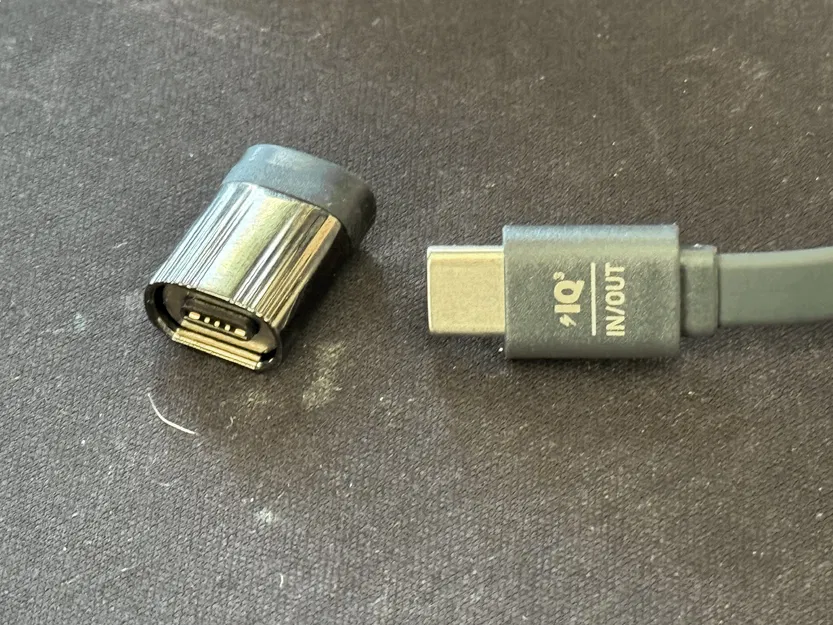

p4pBatConnector là một phụ kiện có thể gắn vào dải băng bên của Pico 4 bằng VHB và dây rút để cho phép kết nối sạc từ tính. Loại bộ chuyển đổi nam châm USB-C rất cụ thể. Nếu bạn không tìm thấy mẫu đó. Nên chỉ cần sử dụng cáp nối dài USB-C ngắn (khoảng 20cm) để kết nối pin với tai nghe. Hoặc sửa đổi tệp step được cung cấp.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
4
Tổng dung lượng
4,3 MB
File lớn nhất
2,8 MB
