Mô tả

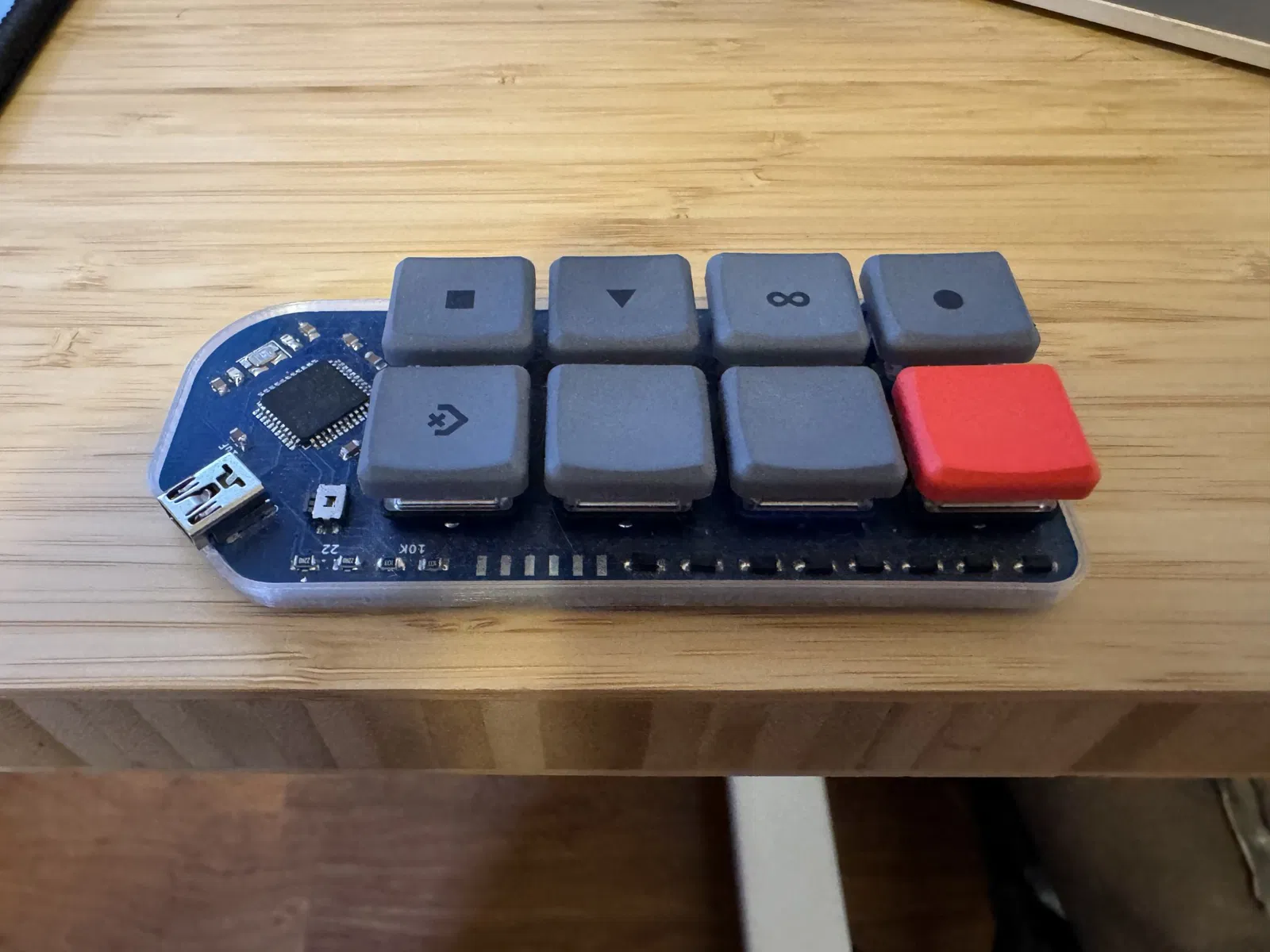

Faunch Pad là một bộ kit micropad từ gboards.ca (hiện đã đóng cửa). Nó được bán dưới dạng bộ kit trong một thời gian giới hạn và yêu cầu hàn SMD để hoàn thành. Do đó, đây là một thiết bị hiếm, và tôi chưa bao giờ thấy một cái đế giữ nào cho nó. Vì vậy, tôi quyết định thử làm một cái.

Các bước:

  1. PDF

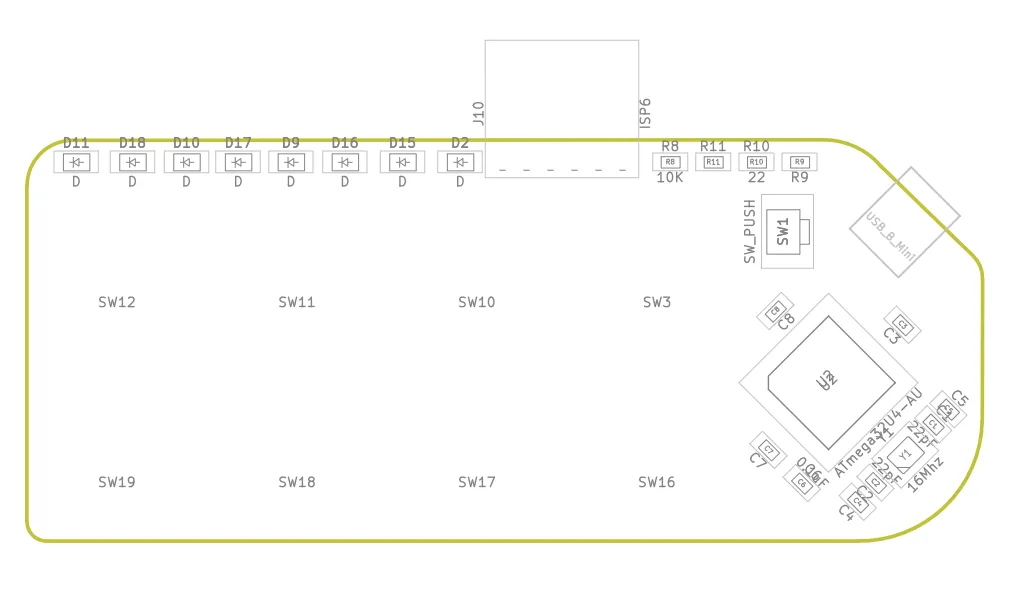

    1. Tải về từ gboards.ca

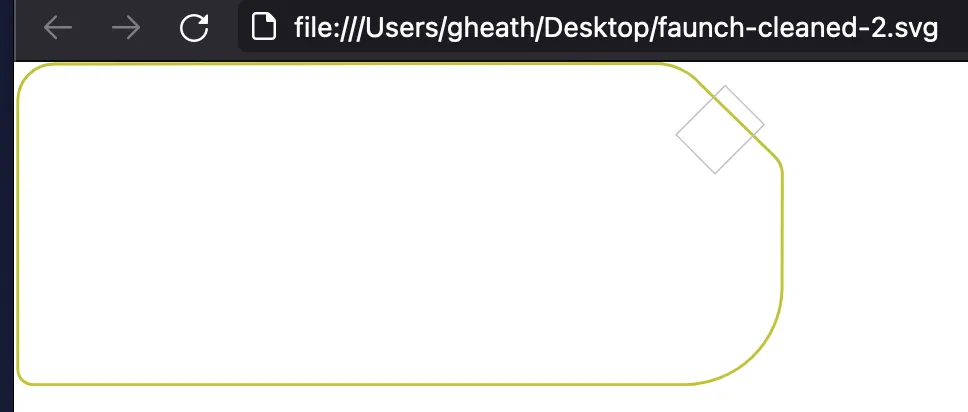

  2. Chuyển đổi PDF sang SVG (đã đính kèm trong phần In)
    1. Mở và chỉnh sửa trong Inkscape.
    2. Có lẽ đã có thể xuất thẳng sang DXF sau khi làm sạch PDF.

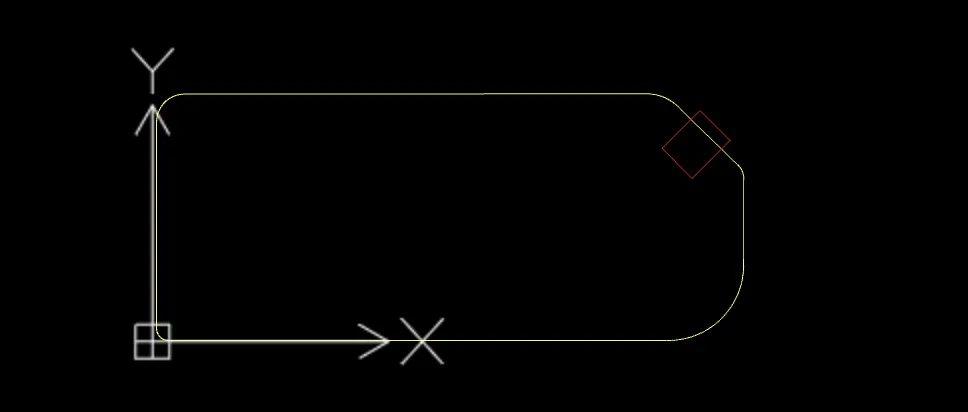

  3. Chuyển đổi SVG sang DXF (đã đính kèm trong phần In)
    1. Inkscape “lưu thành…”, đã đính kèm trong phần In

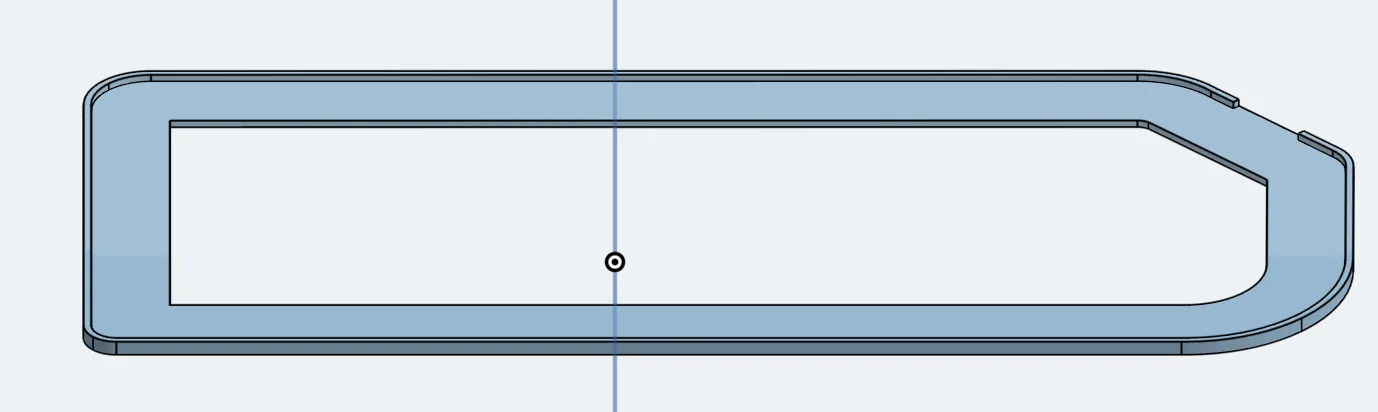

  4. Nhập vào Onshape
    1. Tạo bản phác thảo mới
    2. Nhập DXF
    3. Làm cho các đường dẫn trùng nhau
    4. Tỷ lệ từ inch sang mm với ràng buộc khoảng cách * 0.0394

Mô hình Onshape (có thể fork và hầu hết mô hình có các biến để cho phép tinh chỉnh. Nhưng cứ cho tôi biết nếu bạn cần giúp đỡ.)
