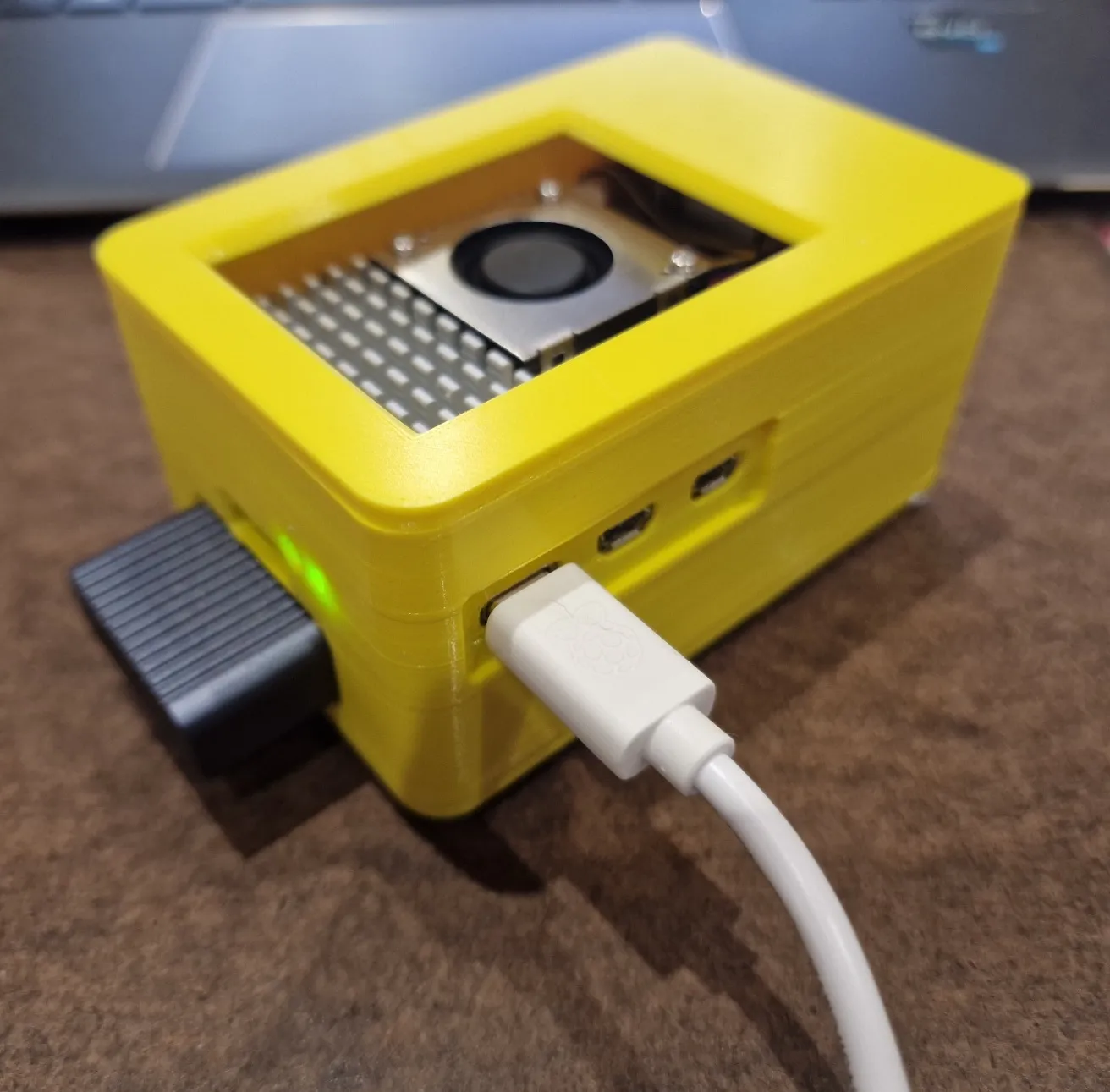

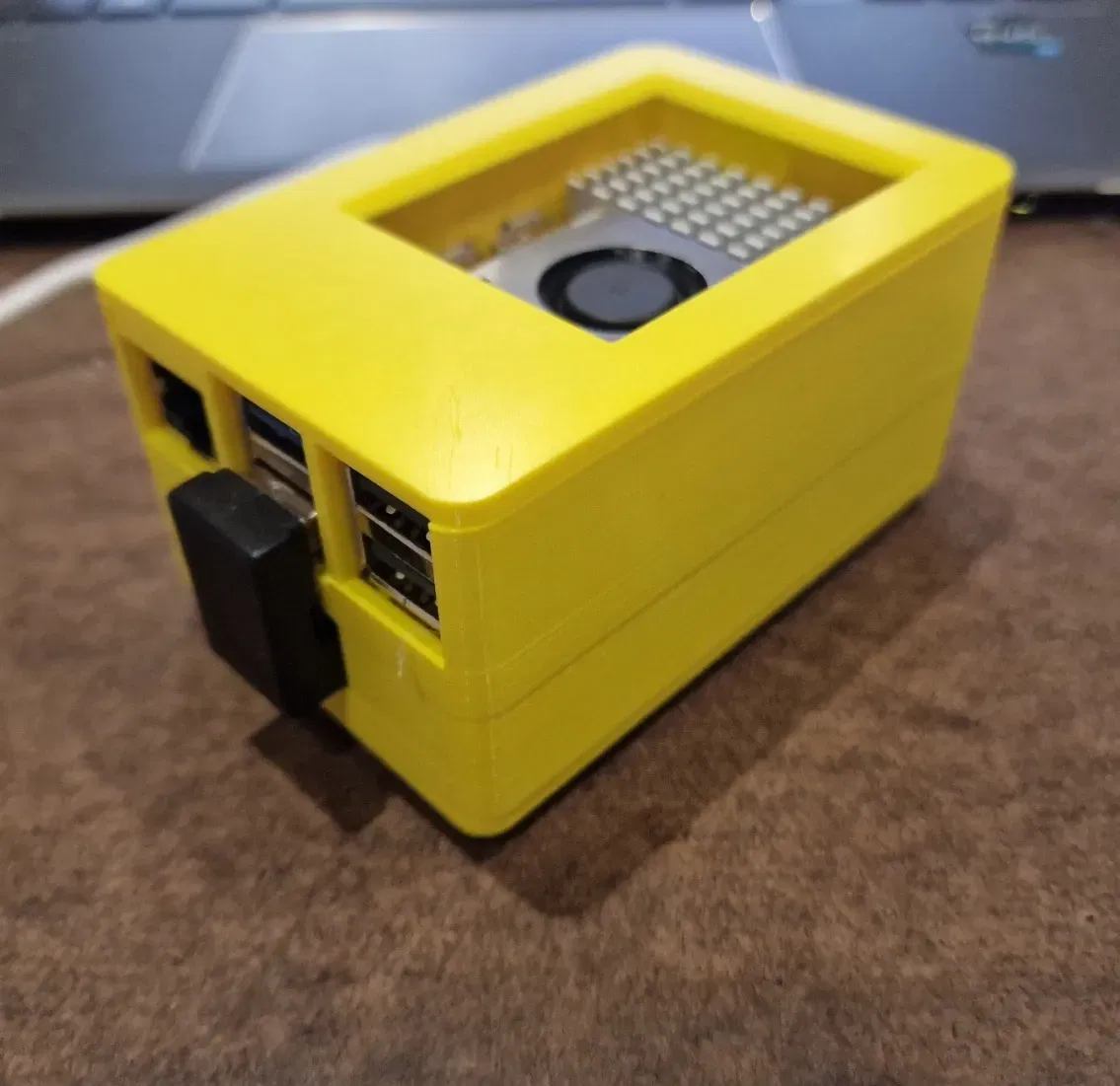

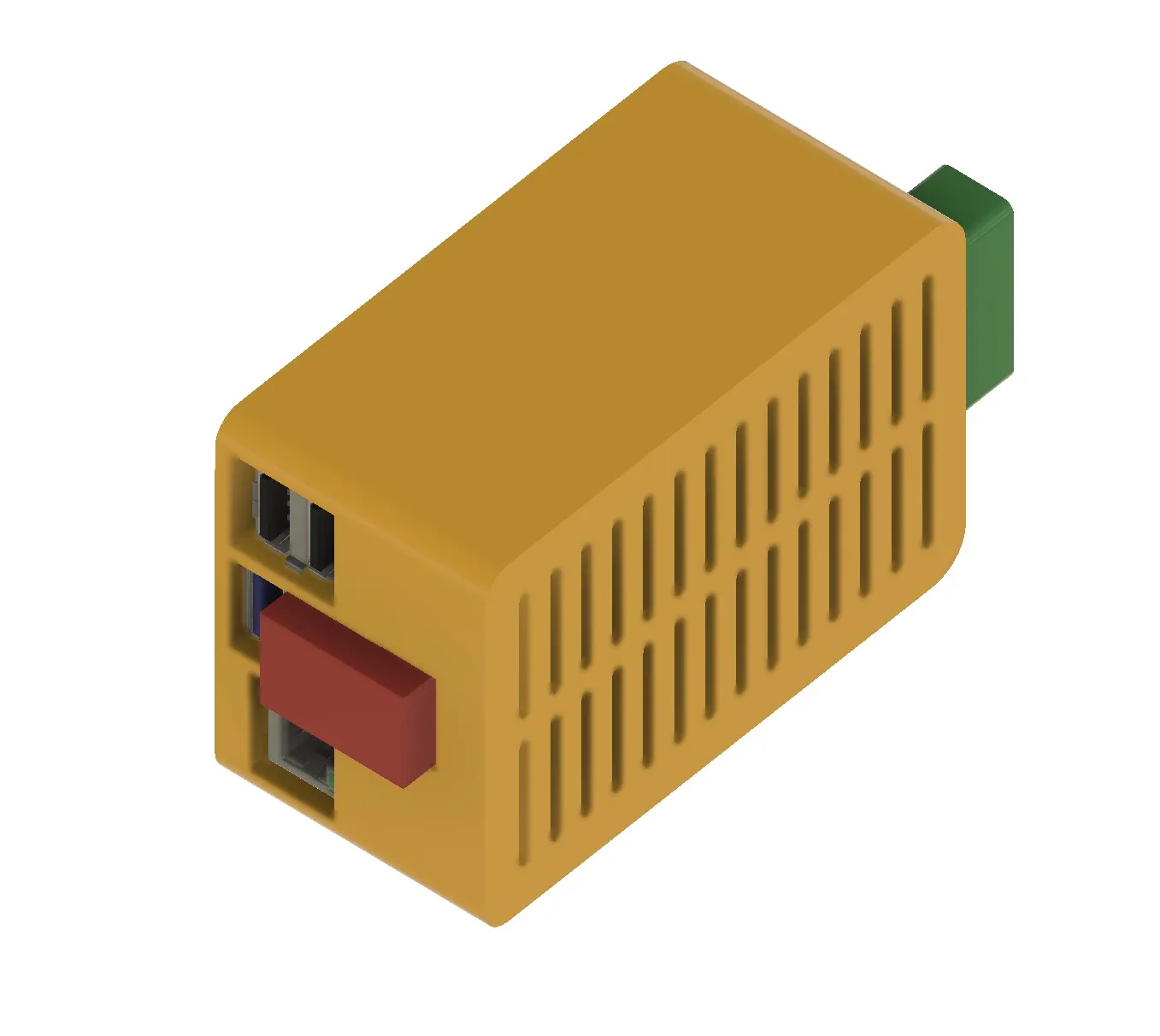

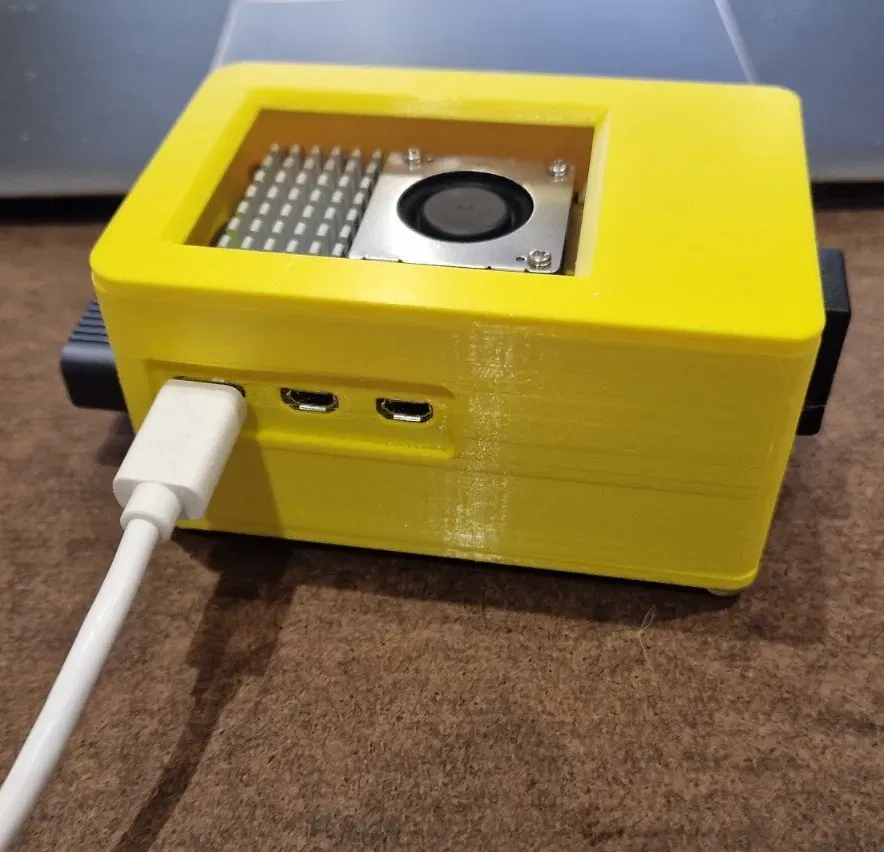

Hộp tản nhiệt cho Raspberry Pi 5 và SSD NVME 2280

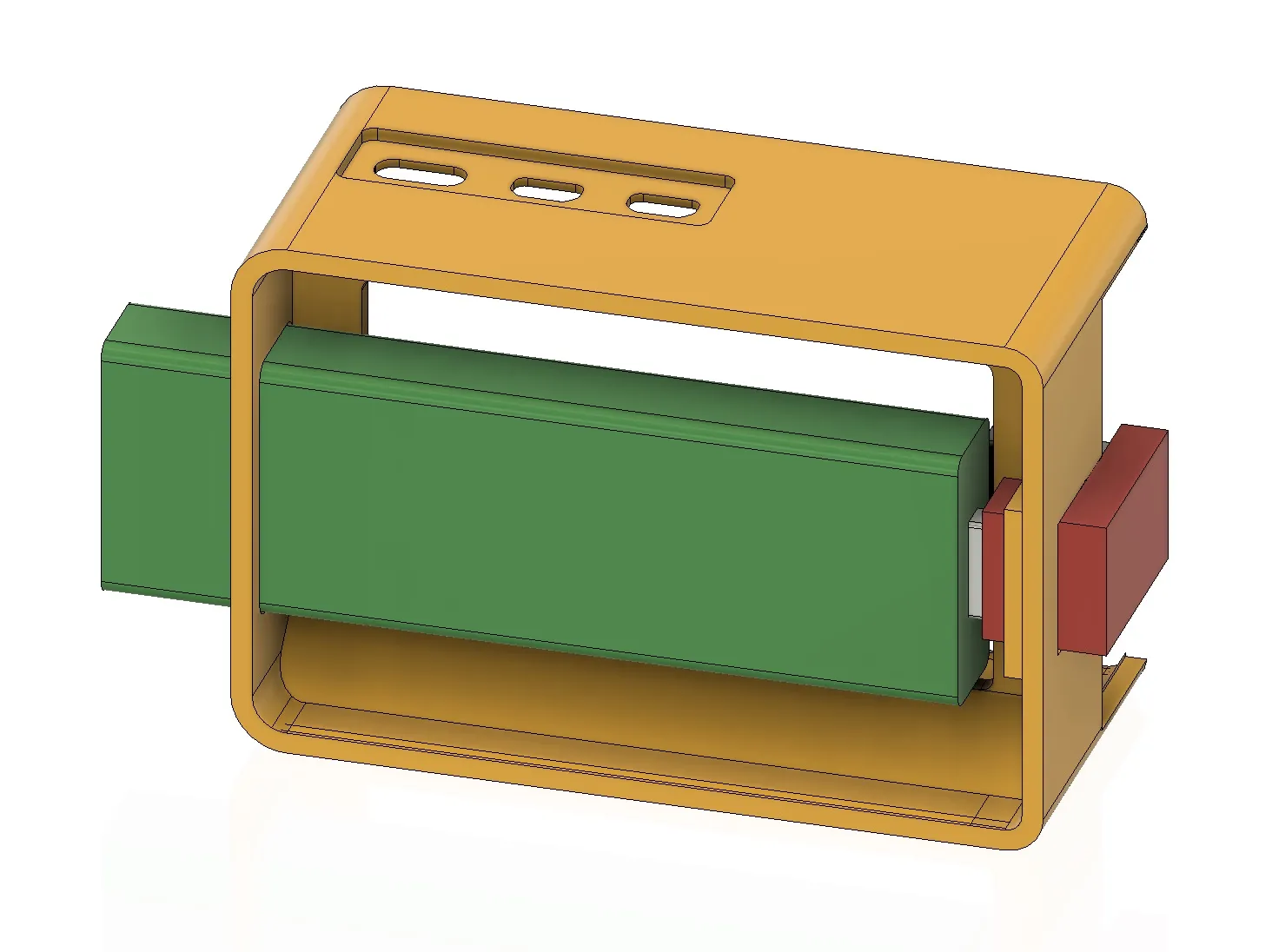

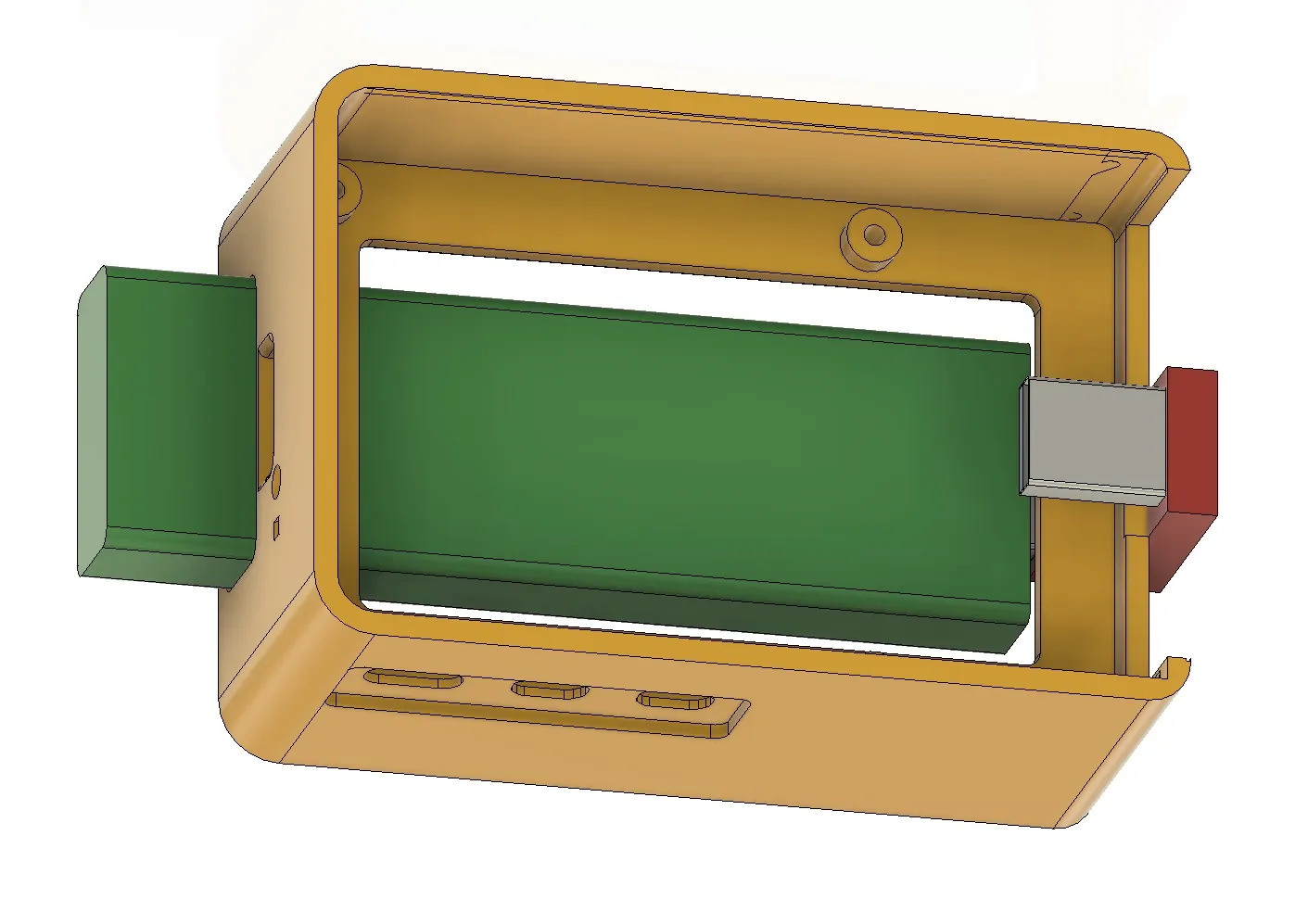

Cái hộp này được thiết kế để chứa ổ NVME gắn bên dưới Pi.
Ổ đĩa tui có sẵn là loại 2280m, dài 80mm, nên nó dài hơn chiều dài của hộp, thành ra nó hơi lòi ra ngoài một chút. (Tui có ý định cải thiện vụ này trong tương lai)

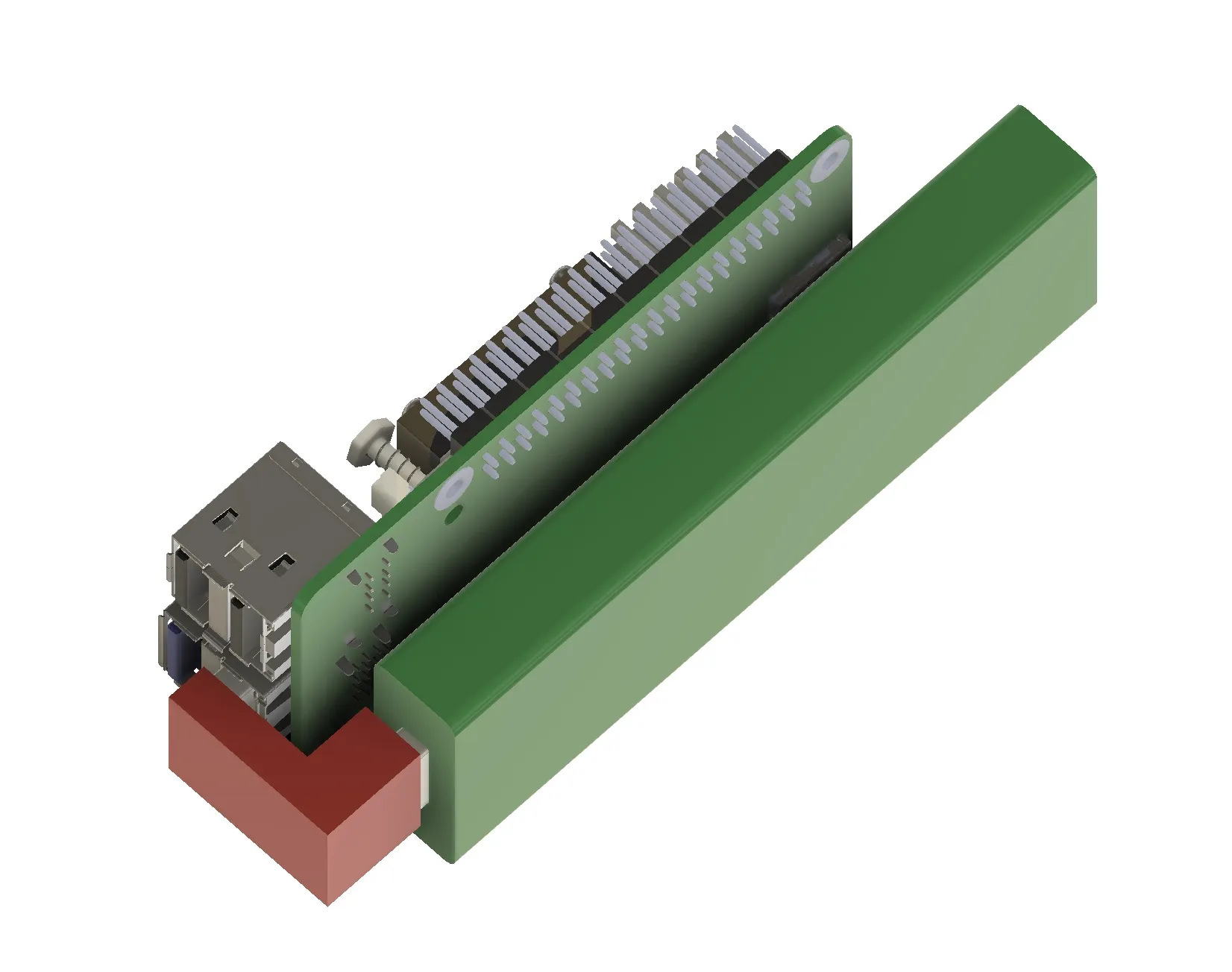

Ổ NVME được lắp trong một cái vỏ nhôm loại mỏng có đầu nối USB A đực.
Kết nối USB3 với Pi được thực hiện bằng Bộ chuyển đổi USB3 đực/cái 180 độ.

Độ dày thành hộp 2.5mm cho phép có một nút reset nhỏ nằm trong một rãnh dẫn nhỏ hình vuông.
In bằng PLA với độ dày lớp 0.10mm để có chi tiết đẹp.
Nếu in bằng PLA trong suốt thì nó sẽ được chiếu sáng bởi đèn LED phía sau trên PCB.

Tương tự, một thấu kính nhỏ có thể được in bằng PLA trong suốt và lắp vào lỗ LED 2x2.

4 cái đai ốc trụ M2.5mmx10mm loại âm/dương tự siết vào các trụ giữ Pi, cố định Pi vào vị trí.
Tui đã dùng 4 cái vòng đệm M2.5 x 2mm để tránh ốc siết quá sâu.

Hộp được in thẳng đứng với độ dày lớp 0.2mm bằng PLA.
Cần có chống đỡ cho phần nhô ra để gắn Pi ở mỗi đầu và cho khe hở của vỏ ổ NVME.

Các bộ phận đã sử dụng - mua từ Amazon.

ANYOYO NVMe Enclosure, USB Adapter NVMe sang USB 10Gbps USB 3.1 Gen 2, Hộp đựng ổ SSD M.2 NVMe tương thích với NVMe SSD M-Key & B+M Key

Ổ cứng thể rắn SSD NVME M.2 2280 PCIe Gen3 x 4 R-3350MB/s W-1350 MB/s TLC M2 Integral 250GB

Leehitech 2PCS USB3.0 Adapter, Bộ chuyển đổi USB 3.0 hình chữ U 180 độ 10Gbps USB3.0 Đầu đực sang Đầu cái

Hì vọng cái này giúp ích được cho ai đó.
