Đế trượt cho Raspberry Pi 4 Snap Together của Sneaks - Cập nhật
Remix từ Vỏ Case Raspberry Pi Modul Snap-Fit 2B/3B/3B+/4 Có Tùy Chọn OLED & Quạt Tác giả Sneaks
- Lượt tải
- 37
- Lượt thích
- 9
- Lượt coi
- 764
- Bản remix
- 0
- Bình luận
- 0
File 9 34 MB
- Latching_mount_4D_LATCH_CASE_BASE_1765630262.stlSTL · 438,2 KB
- Latching_mount_4D_LATCH_BASE_LEVER_LOCK_1765630263.stlSTL · 284,1 KB
- Latching_mount_4D_LATCH_BASE_SPRINGRETAINER_1765630264.stlSTL · 42,9 KB
- Latching_mount_4D_LATCH_BASE_LEVER_1765630265.stlSTL · 2,5 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #71340
- Danh mục
- Giáo Dục
- Ngày đăng
Mô tả

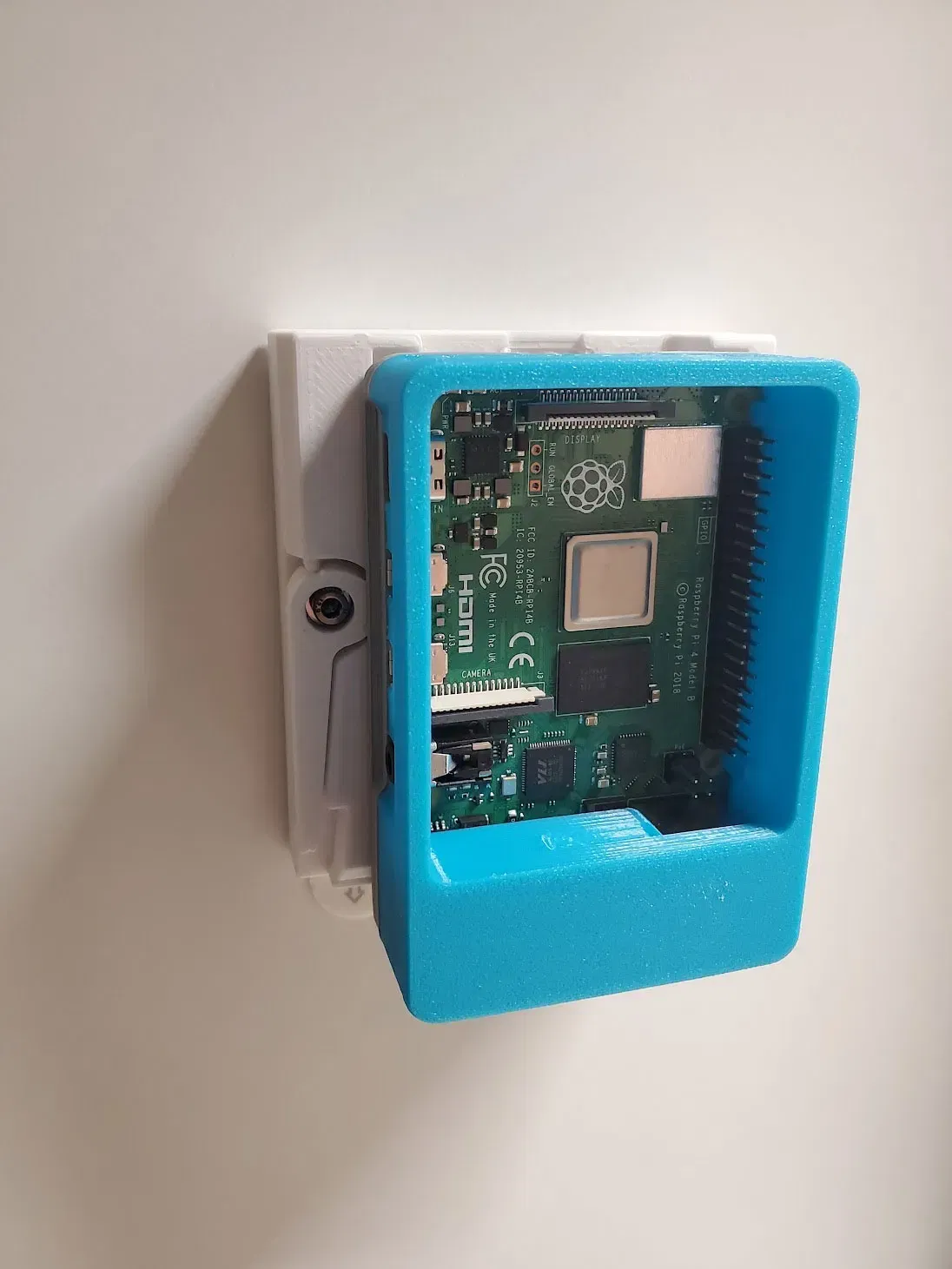

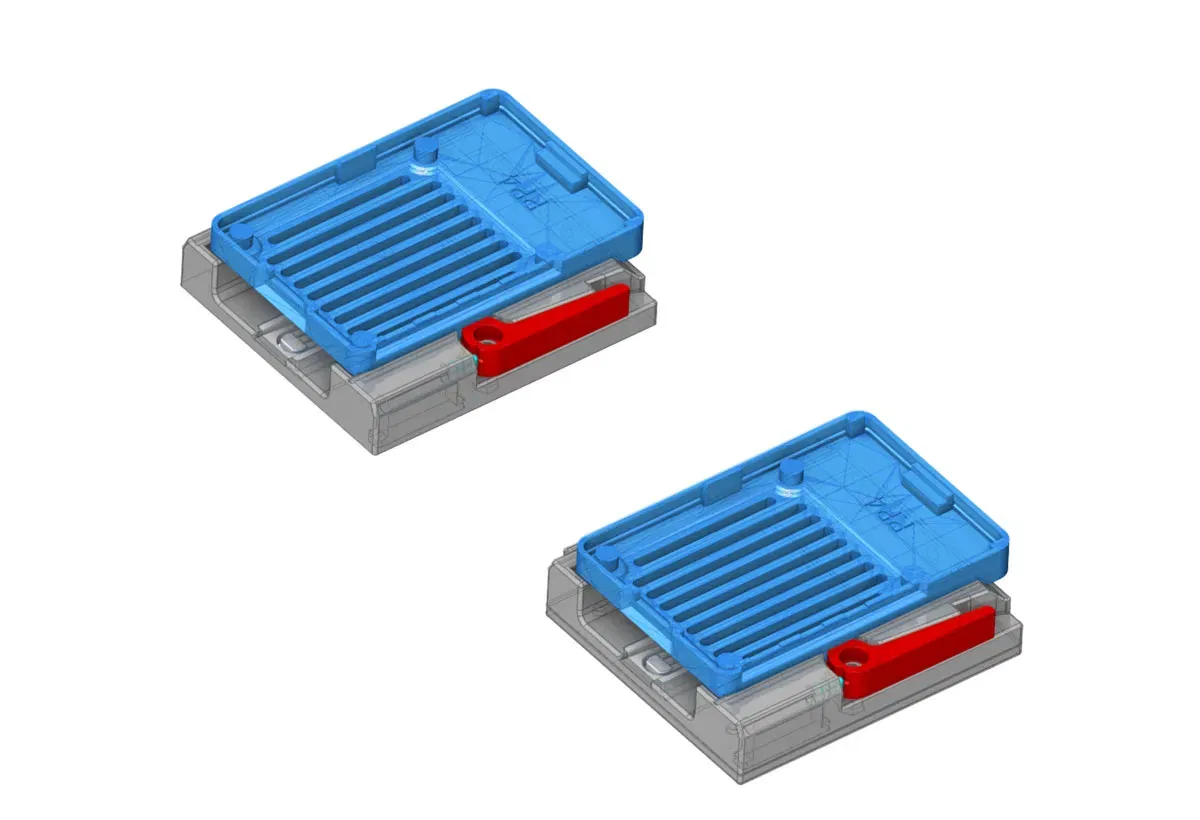

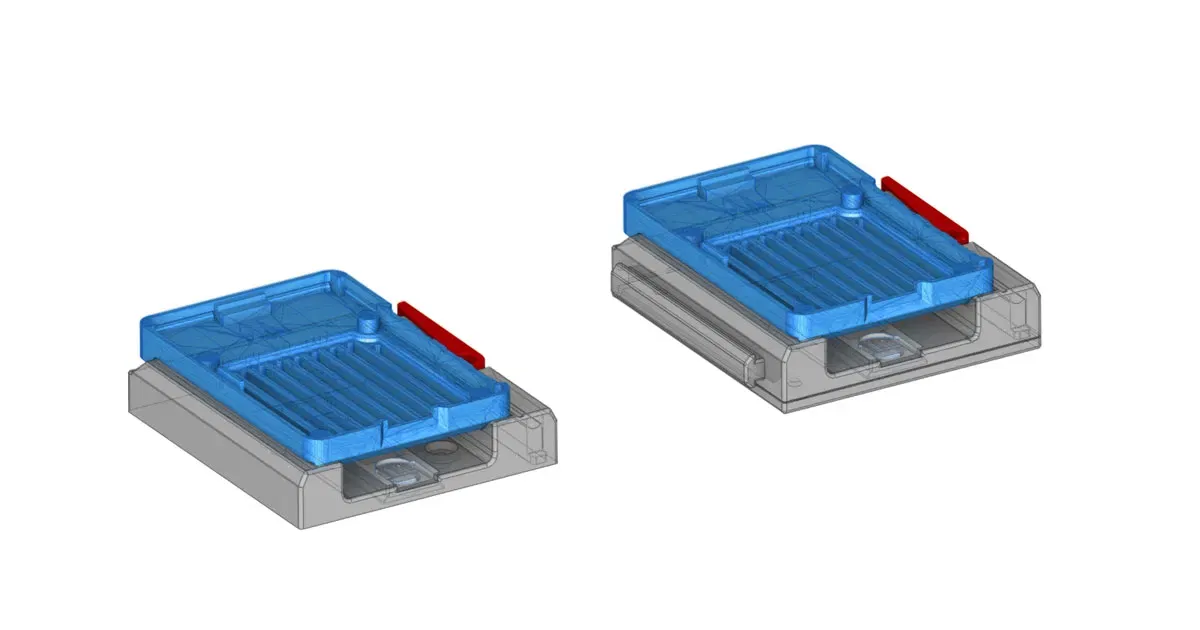

Đây là một khay đế và ngàm giữ cho bộ Case Raspberry Pi của Sneaks có tên “Modular Snap Together Raspberry Pi 2B/3B/3B+/4 Case w/ OLED & Fan Options”.

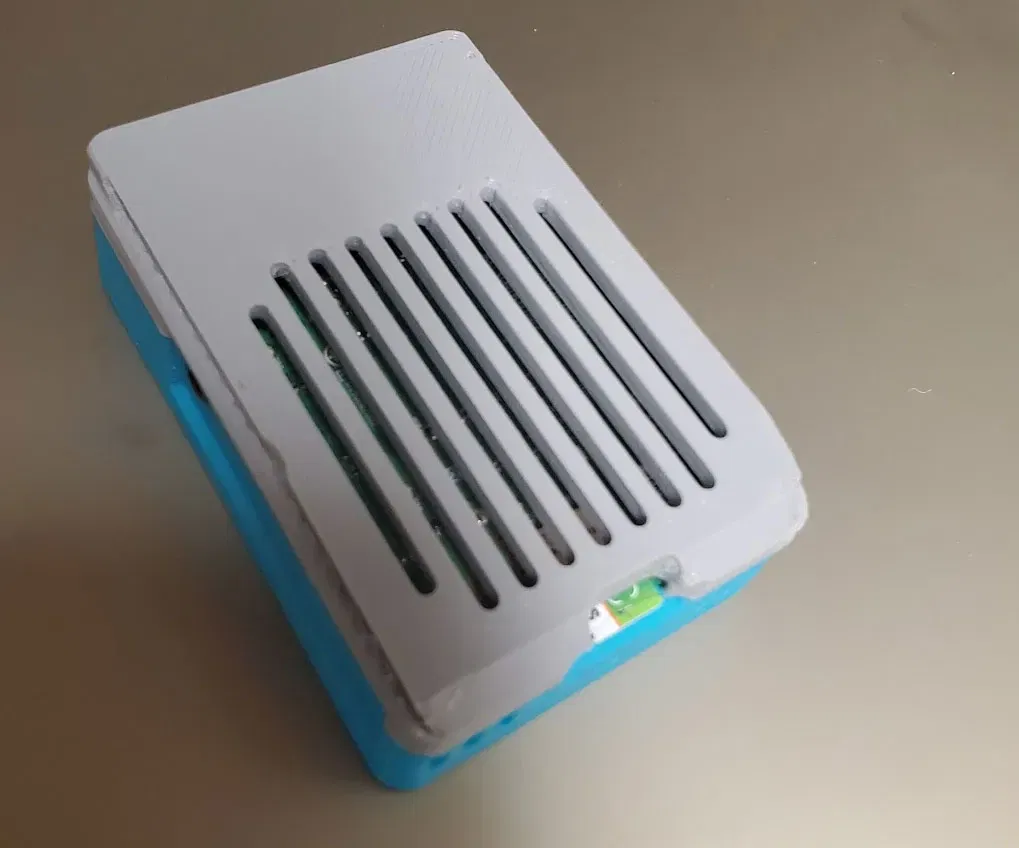

Phần này chỉ bao gồm phần đế cho case của Sneaks (Latching_mount_4D_LATCH_CASE_BASE.stl), nên bạn sẽ cần in các bộ phận khác cho phần trên và phần chèn trên của case Sneaks bằng cách sử dụng các mẫu từ case của Sneaks đã được liên kết ở trên, cái này chỉ là phần đế và ngàm trượt cho Pi4 thôi. Có rất nhiều bản chỉnh sửa cho case của Sneaks và tất cả các phần trên đều sẽ phù hợp với đế này.
Cập nhật ngày 23/11/2023.
Để in ngàm giữ, bạn sẽ cần các bộ phận sau đây, được bao gồm trong tệp đính kèm:
Latching_mount_4D_LATCH_BASE_MICROSD.stl
Latching_mount_4D_LATCH_BASE_SPRINGRETAINER.stl
Latching_mount_4D_LATCH_BASE_LEVER-LOCK.stl
Latching_mount_4D_LATCH_BASE_LEVER.stl
Latching_mount_4D_LATCH_BASE_WALL.stl
Ngoài ra còn có tùy chọn đế ngàm 2020, sử dụng các bộ phận sau:
Latching_mount_4D_LATCH_BASE_2020.stl
Latching_mount_4D_LATCH_BASE_2020_PLATE.stl
Để lắp ráp ngàm, bạn sẽ cần các phần cứng sau:
(1) Ốc lục giác M3x12mm
(1) Long đền M3
(1) Đai ốc khóa M3
(1) Lò xo từ ruột bút bi
Nếu sử dụng Phiên bản rãnh T 2020, bạn cũng cần những thứ sau để gắn tấm đế vào phần dưới của ngàm:
(4) Ốc đầu bằng M3x10mm
Tôi đã sử dụng ngàm này (và một thiết kế case khác) trong nhiều tháng và nó hoạt động tốt, nhưng theo thời gian nó bị lỏng, vì vậy tôi đã thiết kế lại đế case để làm cho phần đuôi và khóa chặt hơn (thiết kế cập nhật là phiên bản 4D).
Gợi ý in:
In đế case có sử dụng support. Các bộ phận cần được định hướng để in. Do các bộ phận khớp nhau chặt chẽ, tôi khuyên bạn nên hiệu chỉnh flow hoặc pressure advance cho filament của mình.
Ngàm này cũng sẽ hoạt động với các đế được chỉnh sửa sau đây cho các Case Snap Together của Malolo:
Nếu bạn in một cái, vui lòng đăng ảnh sản phẩm đã in. Nếu có câu hỏi, hãy để lại bình luận và tôi sẽ cố gắng hỗ trợ.
Nếu bạn thích mẫu này, vui lòng bấm thích hoặc tải xuống (điều này giúp tôi gần hơn với cuộn Prusament miễn phí đầu tiên). Hoặc bạn có thể truy cập trang web của tôi, để xem các dự án khác đang được thực hiện.
Thông số in
- Định dạng
- stlstp
- Số file mô hình
- 9
- Tổng dung lượng
- 34 MB
- File lớn nhất
- 25,8 MB
