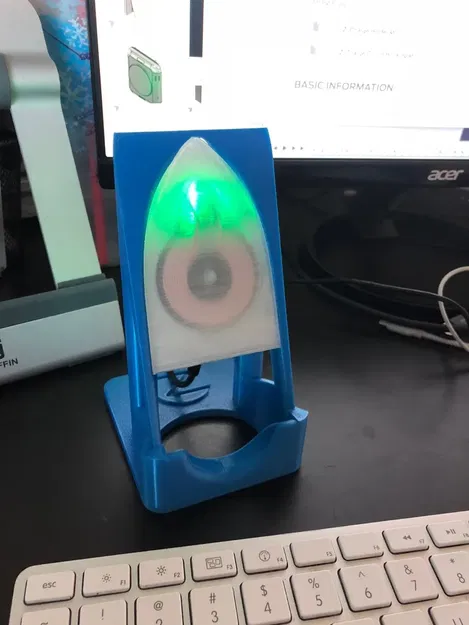

Cái đế này giải quyết hàng loạt vấn đề phát triển nhờ những tiến bộ mới về phần cứng và phần mềm. Đế được thiết kế để bạn có thể đặt nó trên bàn khi đang code, chạy code trên thiết bị ở một góc phù hợp để có thể chỉ cần nhìn vào điện thoại là mở khóa được, và có thể tiếp tục gỡ lỗi khi bạn cần kiểm tra code với phần cứng khác.

Đế được thiết kế để bạn có thể sử dụng với hoặc không có mạch Qi.

iOS 11 và Xcode 9 đã giới thiệu tùy chọn gỡ lỗi không dây. Đây là một công cụ vô giá khi làm việc với các phần cứng khác.

Cài đặt In

Thương hiệu máy in:

Wanhao

Máy in:

Wanhao Duplicator i3 V2

Rafts:

Không

Supports:

Có

Độ phân giải:

0.2mm

Infill:

20%

Ghi chú:

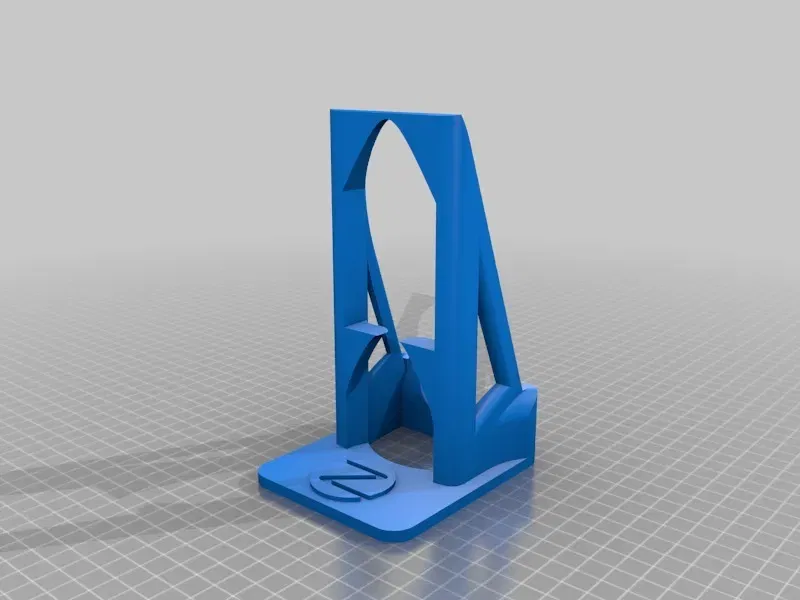

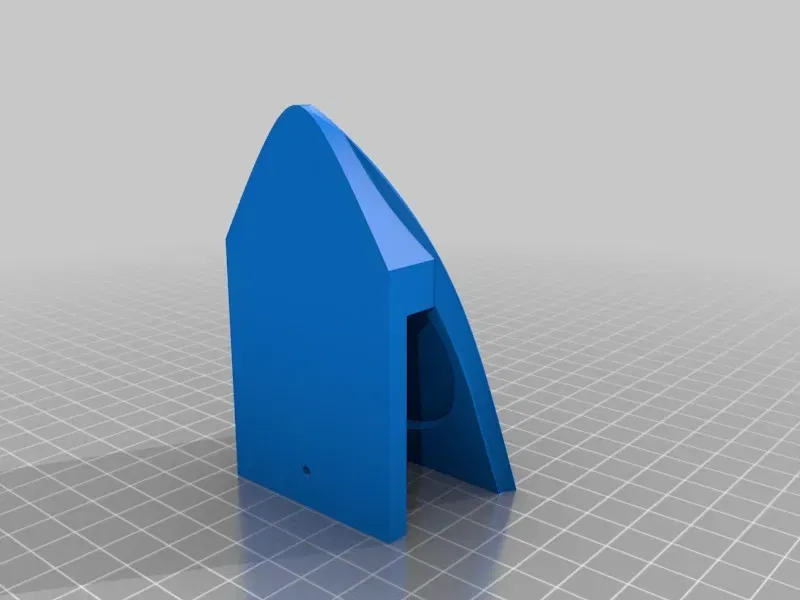

Phần chèn mạch sạc cần supports cho phần nhô ra của đế cuộn dây, nhưng bản thân đế có thể in mà không cần supports và sẽ in đẹp mà không cần chúng.

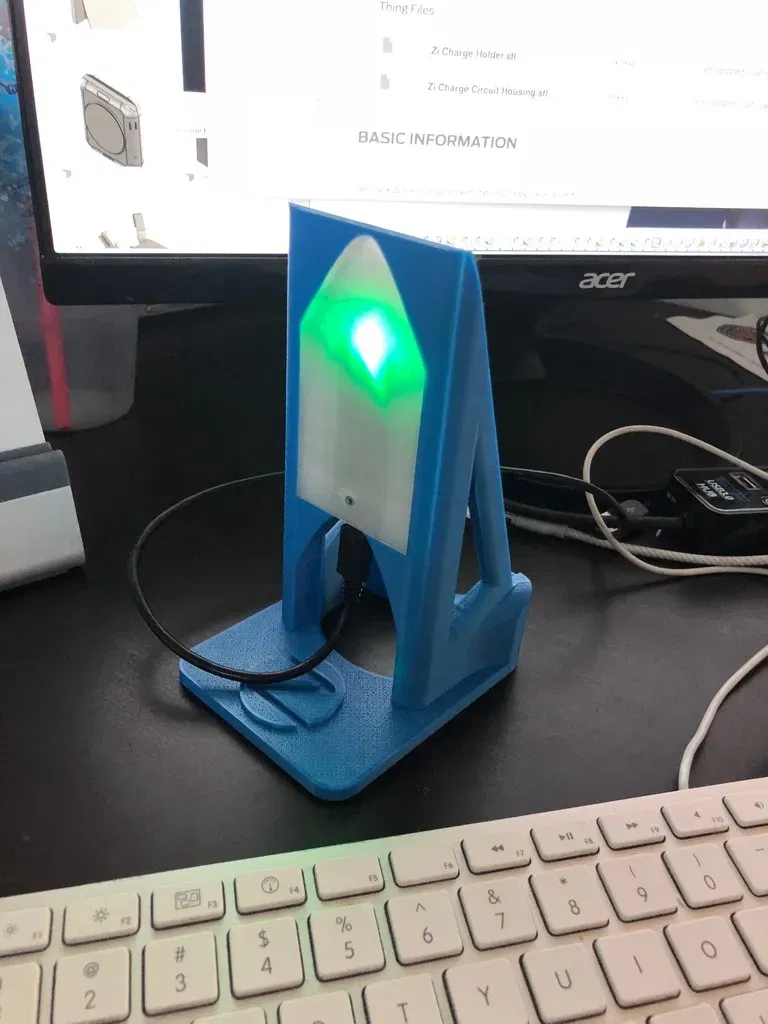

Cả đế và phần chèn mạch sạc đều nên được in theo hướng hiện tại. Tôi đã sử dụng sợi filament trong suốt cho phần chèn để đèn báo sạc có thể nhìn thấy.

Sau In

**Dán hay không dán...

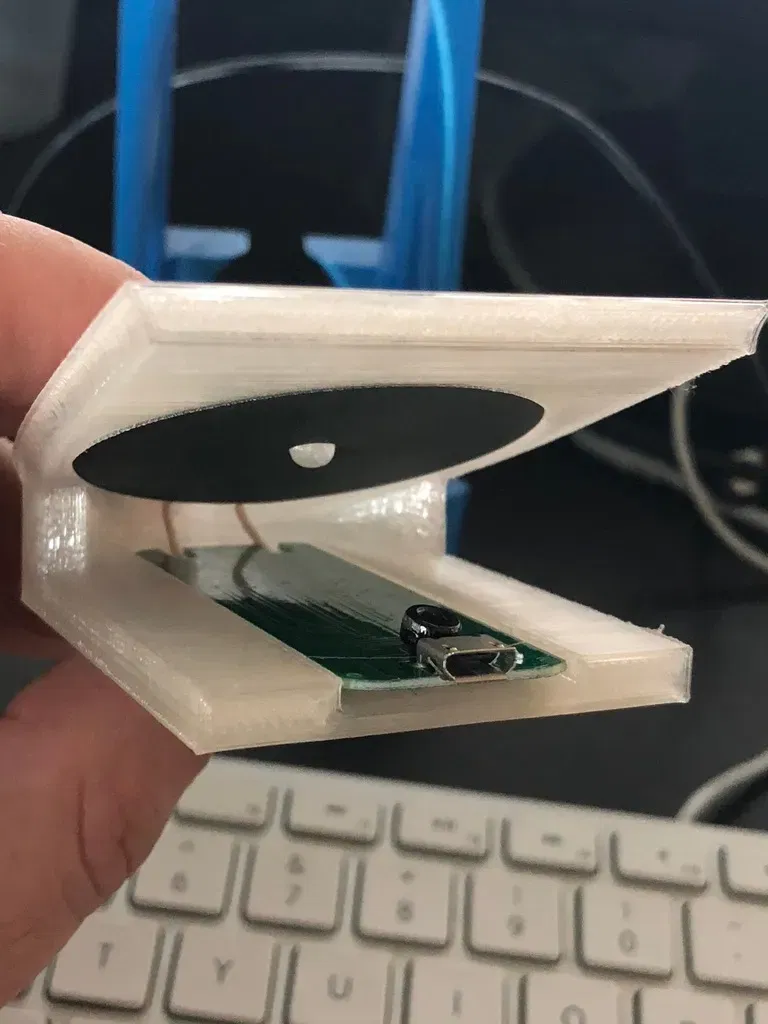

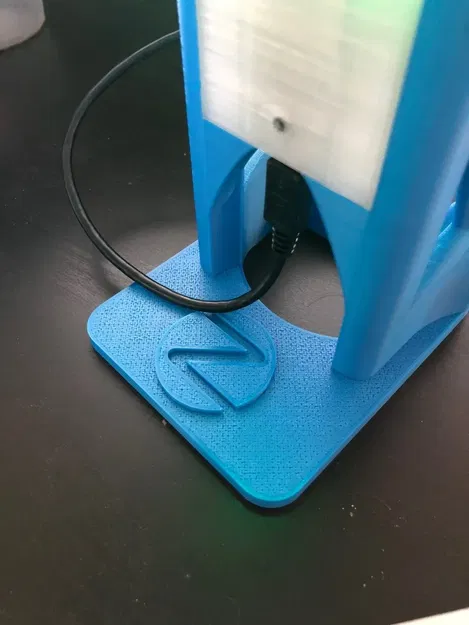

Việc lắp ráp khá đơn giản. Tôi đã sử dụng một con vít mũ 3mm nhỏ, dài 5mm để cố định PCB. Tôi có thể gắn cuộn dây mà không cần keo khi in dọc, nhưng khi in ngang, tôi phải nhỏ một ít siêu keo lên cuộn dây và giữ nó trong vài phút bằng kẹp giấy.

Phần đế của cuộn dây được làm bằng vật liệu gốm dễ vỡ, hãy cẩn thận nếu bạn có thể gắn nó vào mà không làm vỡ tấm đế. Tôi đã làm nứt một cái một chút, nhưng nó vẫn ở nguyên vị trí.

Tôi thấy rằng phần chèn thường sẽ khớp vào vị trí và không cần keo để giữ cố định trong đế. Tùy thuộc vào dung sai của máy in và loại filament bạn sử dụng, điều này có thể không xảy ra. Bạn có thể thêm một ít siêu keo vào các cạnh của phần chèn và vào bệ giữa phía sau để cố định phần chèn.

Tôi đã thiết kế cái này như thế nào

Fusion 360

Cái này được thiết kế bằng cách sử dụng một mô hình giả của iPhone X từ GrabCad, một hình ảnh đính kèm về mạch Qi bên trong iPhone X từ iFixit, và phần còn lại do tôi mô hình hóa.

Phần cứng cần thiết

Mua mạch ở đâu.

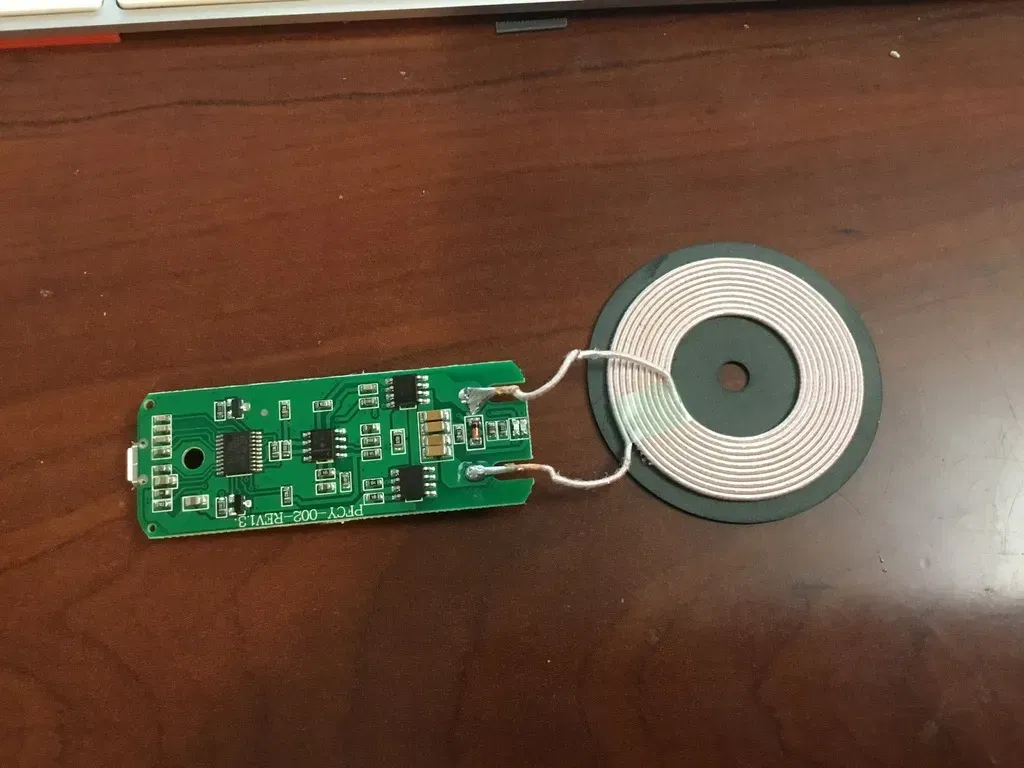

Phần chèn được mô hình hóa để phù hợp với mạch này. Vì tôi không chắc nó sẽ có sẵn trong bao lâu, nên tôi xin miễn trừ phần không phái sinh của giấy phép cho phần vỏ mạch sạc. Hãy thoải mái tìm các mạch Qi khác và sửa đổi tệp chèn cho phù hợp.

CARPRIE Qi Wireless Charger từ AliExpress
