Kính soi cực cho Star Watcher Star Adventurer 1
Kính soi cực cho Star Watcher Star Adventurer 1
1 / 6

6 hình

Dụng Cụ Tiện Ích

Kính soi cực cho Star Watcher Star Adventurer

Tác giả SouthpawBob_640281

Lượt tải
36
Lượt thích
5
Lượt coi
520
Bình luận
1
Tải tất cả (.zip)· 3 file · 1,2 MB· 1,2 MB

File 3 1,2 MB

  • StarAdventurer_PolarScope_Illuminator_latch_1768249072.stlSTL · 250,8 KB
  • StarAdventurer_PolarScope_Illuminator_Body_1768249073.stlSTL · 277,8 KB
  • StarAdventurer_PolarScope_Illuminator_Lid_1768249074.stlSTL · 663,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#70495
Ngày đăng

Mô tả

Chuyển các thiết kế của tui từ Thingiverse qua nè…

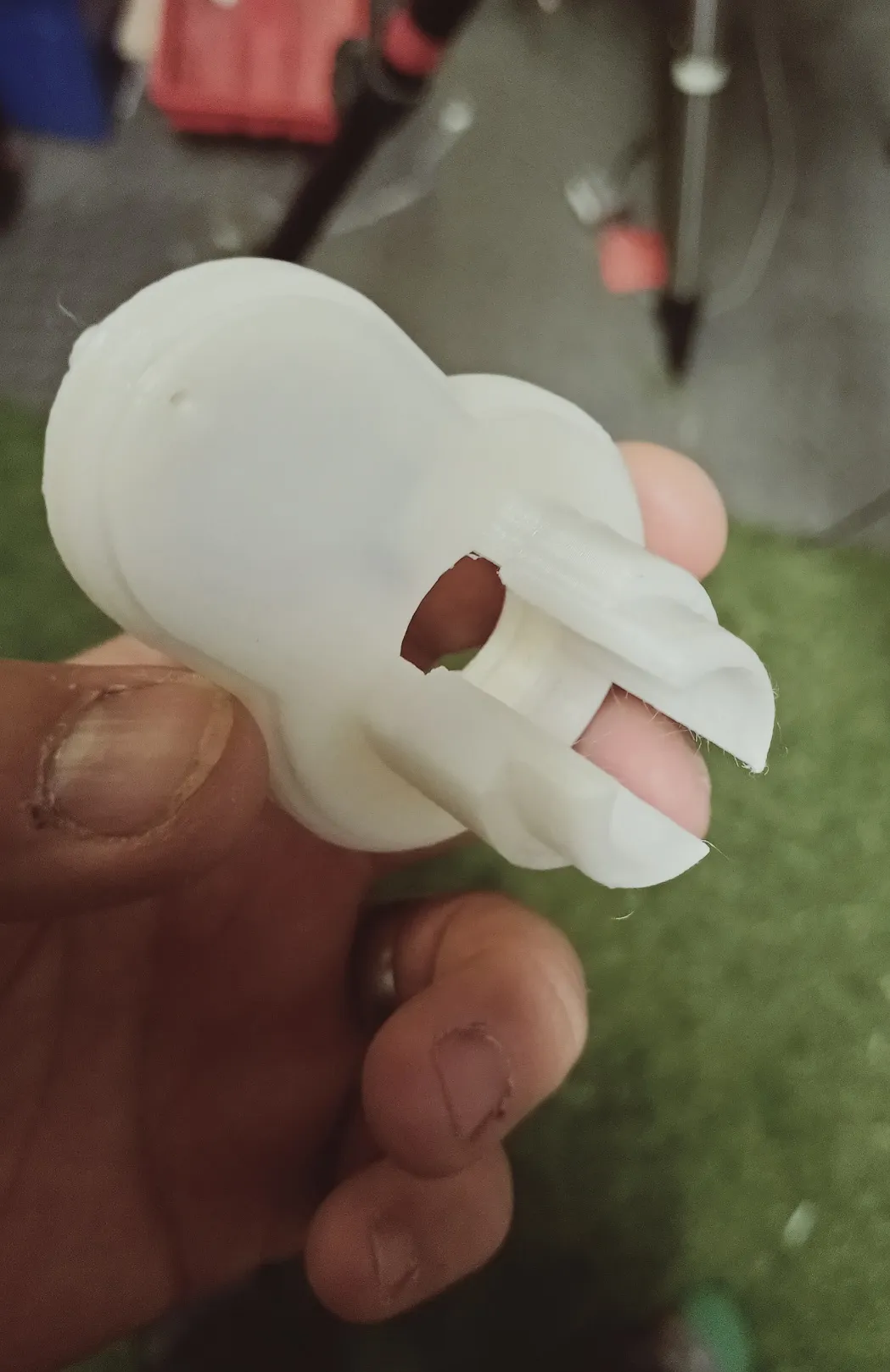

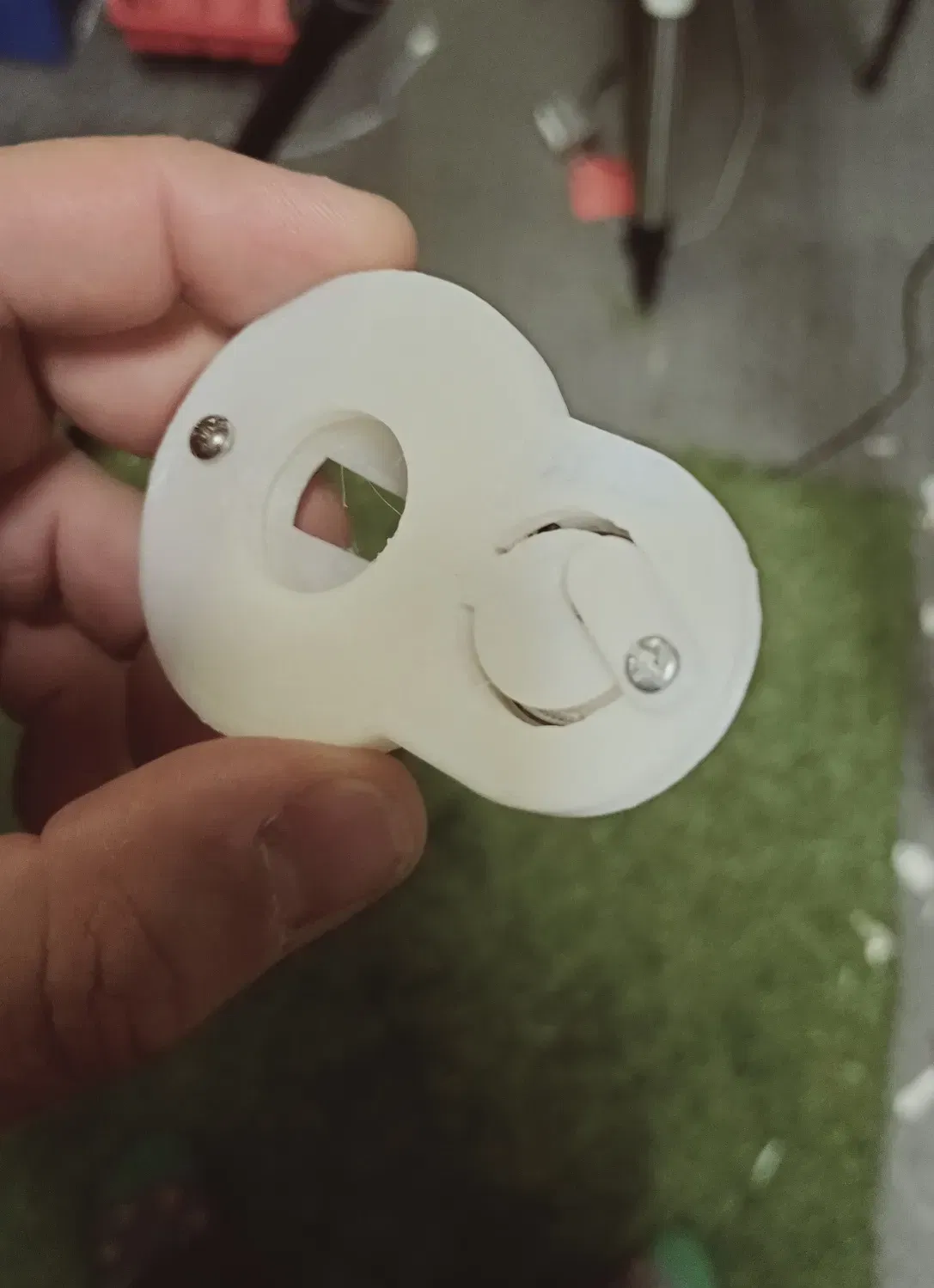

Một cái kính soi cực (polar illuminator) khá đơn giản cho cái kính ngắm sao Skywatcher Star Adventurer, tui lấy ý tưởng từ đây:
https://www.thingiverse.com/thing:2592940

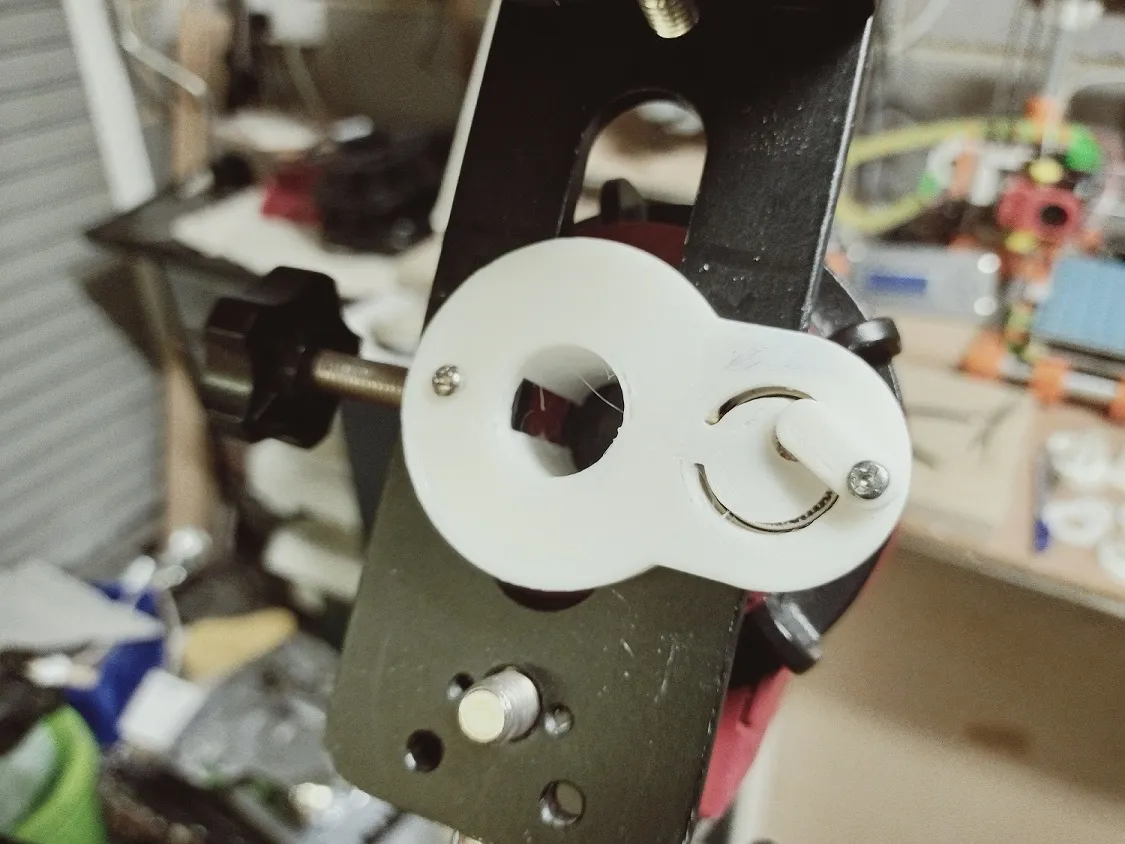

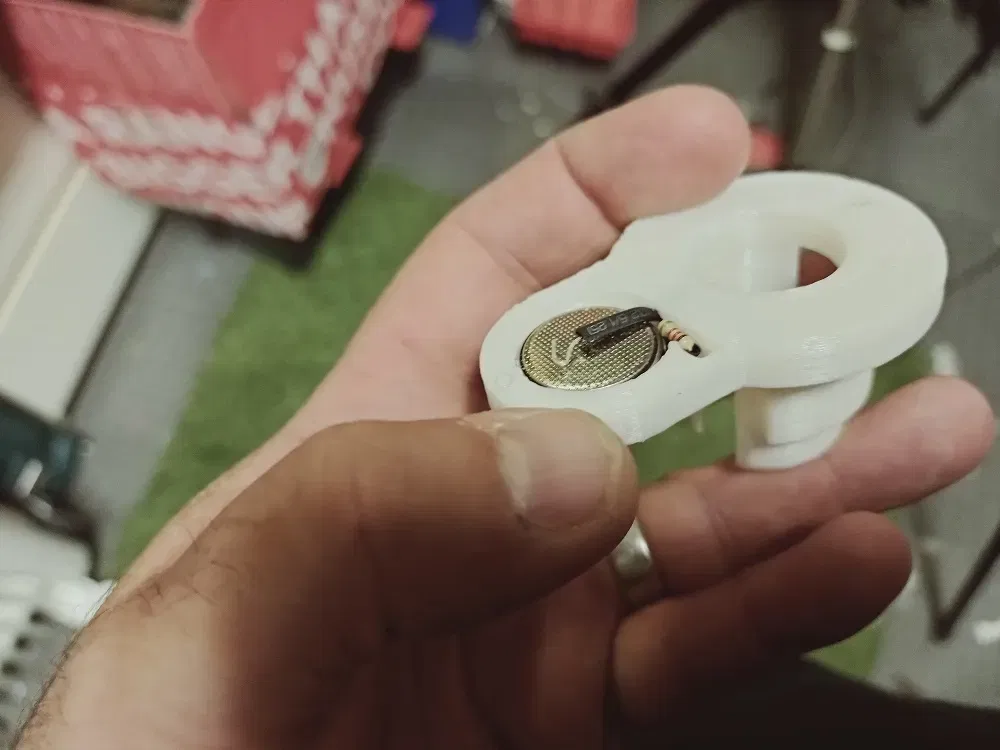

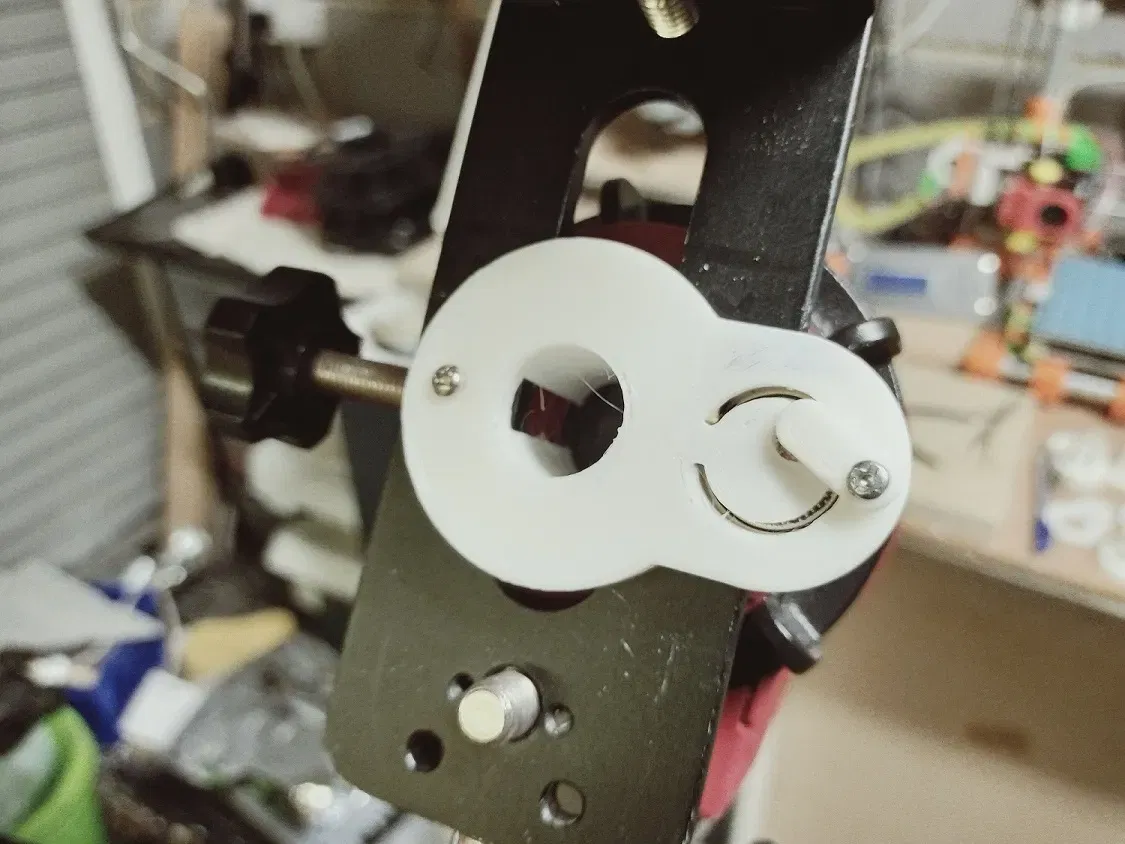

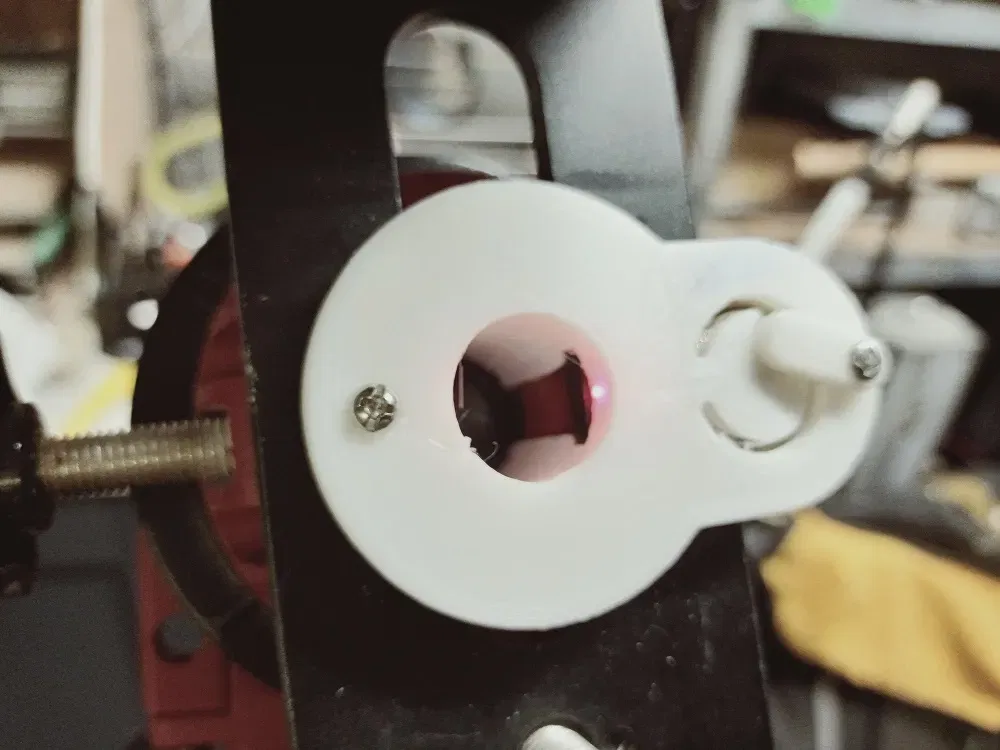

Cái này lắp vừa khi đã gắn cái đế đuôi én vô rồi và xài bằng 1 cục pin nút CR2032.

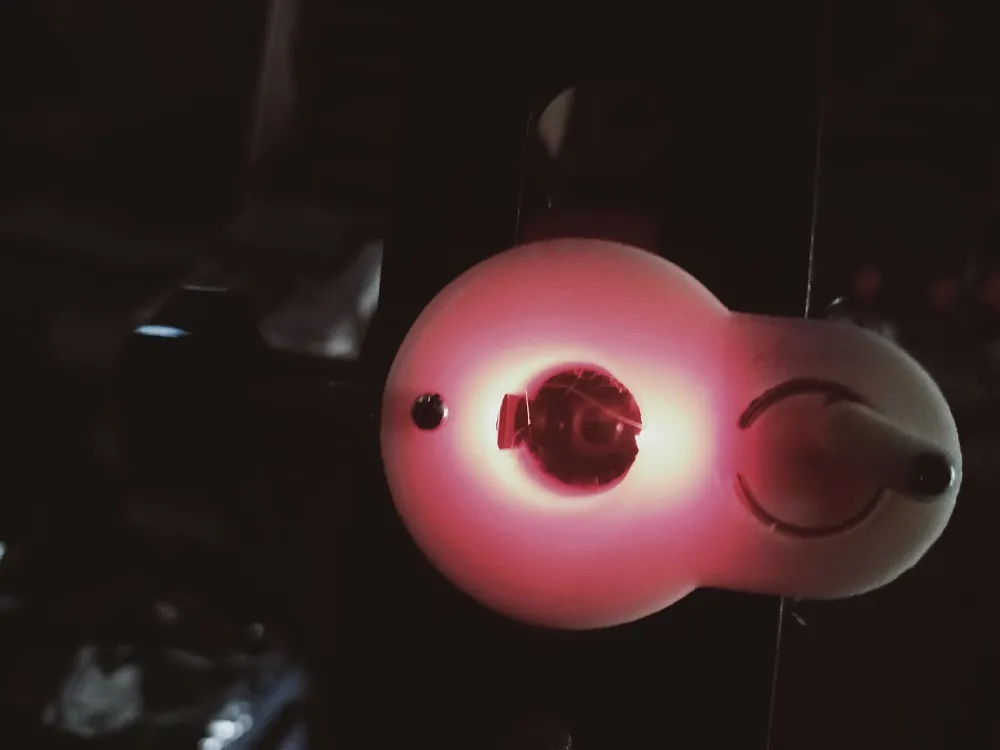

Bạn sẽ cần thêm 1 cái LED đỏ 3mm và 1 điện trở 1K2 1/4W hoặc 1/8W (mà bạn có thể tùy chỉnh giá trị điện trở để có độ sáng hợp lý nha). Tui có dùng thêm mấy đoạn dây co nhiệt nhỏ để khỏi bị chạm mạch cục pin.

Hàn điện trở vô chân Anode (chân dài) của LED rồi bẻ mấy cái dây còn lại sao cho chân kia của LED nằm hơi sát mặt -VE của pin.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
1,2 MB
File lớn nhất
663,3 KB
